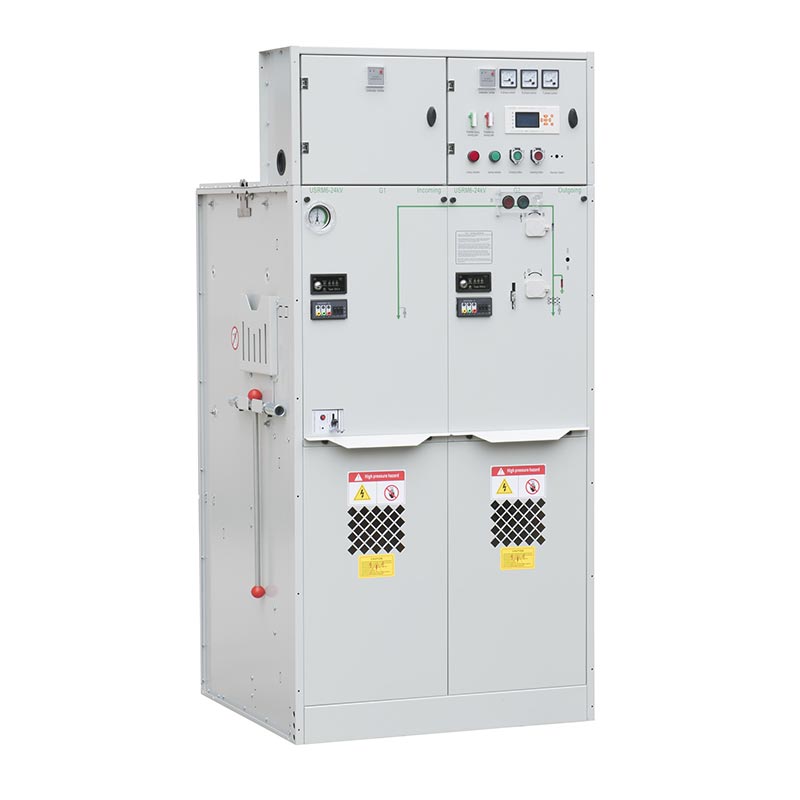

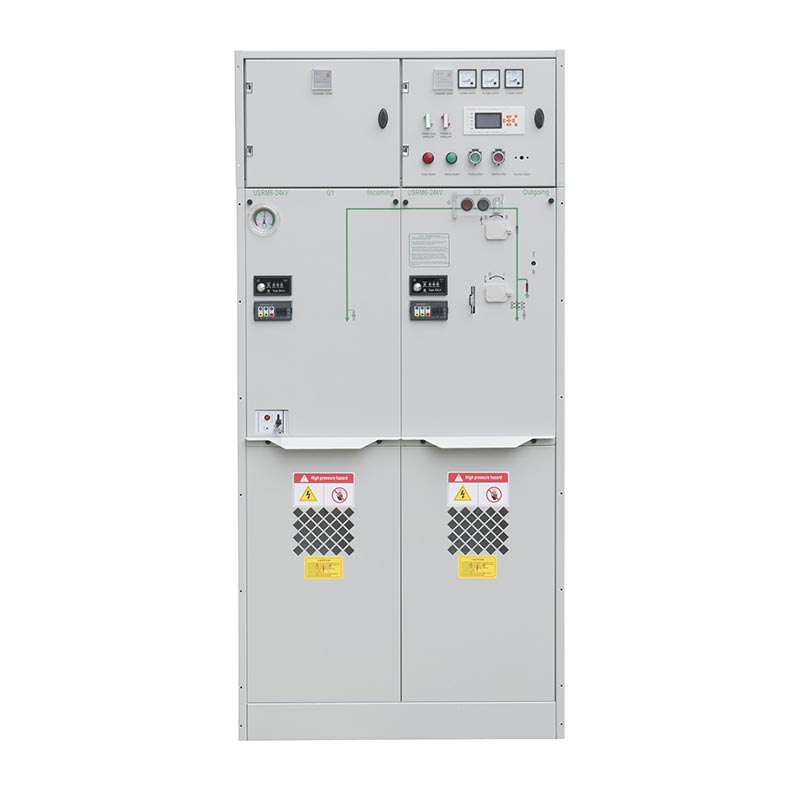

La aparamenta aislada en gas Sf6 serie USRM6 es un sistema totalmente aislado desarrollado independientemente por USUNE. Su principal El rendimiento del interruptor del circuito y todos los componentes eléctricos están sellados y aislados con gas SF6 presurizado. El completamente La estructura cerrada protege todo el dispositivo de las influencias ambientales externas, garantizando eficazmente el funcionamiento. confiabilidad y seguridad del personal, logrando un funcionamiento libre de mantenimiento durante todo su ciclo de vida. el producto Adopta un diseño de unidad modular estándar y de unidad modular de combinación fija, lo que admite la selección de barra colectora principal ampliable. Logra una modularidad total, un aislamiento total y un recinto completo, lo que garantiza una alta confiabilidad y seguridad al mismo tiempo que cumple con los Requisitos de aparamenta flexibles y compactos de nodos de la red eléctrica, usuarios finales y subestaciones secundarias a través de una rica combinaciones de módulos.
Integración de múltiples módulos funcionales como unidades de interruptor de carga (C), unidades combinadas de interruptor de carga + fusible (F), circuito unidades de interruptor (V), unidades de medición (M) y unidades de barra colectora PT (PT), se pueden combinar libremente en unidades principales de anillo, adaptarse de manera flexible a diferentes escenarios de distribución de energía y necesidades del usuario, mejorando significativamente el producto aplicabilidad y flexibilidad.
La sección del circuito principal del tablero aislado con gas Sf6 (barra colectora principal) y el rendimiento del interruptor están encapsulados dentro de un Caja de gas soldada de acero inoxidable. El circuito principal está conectado al exterior a través de un pasamuros de caja de gas conforme a Normas DIN47636. Los cables entrantes y salientes se conectan mediante conectores desmontables cerrados y completamente aislados. el La caja de gas cuenta con una clasificación de protección IP67, aislando eficazmente el ambiente externo y proporcionando inundaciones a corto plazo. y protección contra la condensación, lo que garantiza un funcionamiento estable incluso en condiciones adversas.
Se puede combinar con varias unidades modulares estándar para formar un anillo fijo no expandible tipo gabinete estándar. interruptor de red (una sola caja aislada de gas SF6 se puede combinar con hasta 6 unidades). También se puede combinar con diferentes módulos para formar unidades expandibles, logrando varias formas de combinación a través de barras colectoras dedicadas completamente aisladas Conectores para satisfacer las necesidades de despacho de energía de diferentes regiones, tipos y clientes.
Los componentes del circuito principal y el rendimiento del interruptor están encapsulados dentro de la caja de gas de acero inoxidable, conectada al exterior mediante casquillos para evitar el contacto directo con partes vivas. Equipado con dispositivos confiables de alivio de presión y Canales, protege eficazmente la seguridad del personal y del equipo en caso de accidentes. Una mecánica integral El dispositivo de enclavamiento minimiza el riesgo de mal funcionamiento, mejorando aún más la seguridad y la confiabilidad.
La celda aislada con gas SF6 está equipada con un mecanismo de operación de resorte de diseño y desarrollo propio. A través de control de calidad integral desde el diseño hasta la producción y el rodaje, la confiabilidad y estabilidad del mecanismo son garantizado, proporcionando una solución de mecanismo operativo de alta calidad para la serie USRM6 y similares aislados con gas SF6. aparamenta.
- Alabamaactitud: ≤4000 m (Para altitudes superiores a 1000 m, notifique al proveedor con anticipación para ajustar la presión de inflado; para altitudes superiores a 2000 m, ajuste la presión para eliminar la sobretensión dentro del gabinete).
- Temperatura ambiente: Máximo +50 ℃, Mínimo -40 ℃, temperatura promedio de 24 horas que no excede los 35 ℃
- Humedad ambiental: Humedad relativa de 24 horas que no exceda el 95%, humedad relativa mensual que no exceda el 90%
- Entorno de instalación: No hay gases explosivos o corrosivos en el ambiente circundante; sin vibraciones ni impactos fuertes en el lugar de instalación; nivel de contaminación que no exceda la Clase III como se especifica en GB/T5582.
Cumple estrictamente con múltiples estándares nacionales e industriales, como GB3804-2004 y GB1984-2014, para garantizar que el producto Profesionalismo y autoridad, satisfaciendo las necesidades de diversos escenarios de uso.
La aparamenta aislada en gas Sf6 integra múltiples funciones y cuenta con ventajas como tamaño pequeño, funcionamiento sin mantenimiento y circuito principal no afectado por factores ambientales externos. Es particularmente adecuado para entornos hostiles como ubicaciones subterráneas, de gran altitud y costeras, y se usa ampliamente en industrias y Empresas mineras, ferrocarriles, aeropuertos, centros urbanos y zonas residenciales en China y en todo el mundo, proporcionando estabilidad y soporte de suministro de energía confiable para varios sistemas de distribución de energía.
Todos los interruptores deben accionarse mediante la manija correspondiente. Interruptores de carga/interruptores de vacío y puesta a tierra correspondiente Los interruptores están entrelazados mecánicamente y se pueden agregar candados adicionales para evitar una operación accidental. Los interruptores de puesta a tierra emplean un mecanismo de operación rápida: la rotación de la manija en el sentido de las agujas del reloj cierra el circuito, la rotación en sentido antihorario lo abre. Antes de abrir o cerrar la unidad o circuito combinado de interruptor de carga y fusible interruptor, se debe almacenar energía. Una vez completado el almacenamiento de energía, presione el botón verde para abrir o cerrar el circuito. El producto está equipado con cinco funciones de bloqueo de seguridad; operaciones de suministro y desconexión de energía debe cumplir estrictamente con las especificaciones.
La aparamenta aislada en gas Sf6 está equipada con anillas de elevación para elevación y manipulación con carretilla elevadora. Al recibirlo, inspeccionar por cualquier daño durante el transporte; cualquier daño debe ser informado inmediatamente al transportista. Después de desembalar, Verifique la integridad de la manija de operación, asegúrese de que el puntero del manómetro esté en la zona verde y realice Pruebas funcionales de las piezas mecánicas. Cualquier defecto u omisión debe informarse al proveedor con prontitud. antes instalación y uso, almacenar en un lugar seco, ventilado y debidamente cubierto.
Todos los componentes del tablero aislado con gas Sf6 no requieren mantenimiento dentro de su vida útil especificada. el gas el tanque está hecho de acero inoxidable; Los paneles de instrumentos dañados deben repararse rápidamente con pintura anticorrosiva. protección. Las piezas mecánicas montadas externamente facilitan la operación y el reemplazo; protección contra la corrosión y Se ha aplicado lubricación antes del envío. En entornos extremos, las piezas giratorias requieren una inspección periódica y mantenimiento, y sustitución si fuera necesario. En condiciones normales de funcionamiento, no se requieren inspecciones especiales. requerido; Antes de la operación, asegúrese de que el puntero del manómetro esté en la zona verde.
Cuenta con funciones de detección de componentes de línea viva y verificación de fase. Enclavamiento eléctrico y coincidencia. El bloqueo magnético evita que la puerta del compartimiento del cable se abra cuando el cable entrante está energizado, asegurando seguridad del personal.
Puede equiparse con un indicador de falla del panel según sea necesario. En caso de fallo entre fases o a tierra, el personal Puede confirmar el estado energizado y el área de falla a través del indicador de alarma, localizando rápidamente el punto de falla. alarma La información se puede transmitir al centro de monitoreo para ayudar al personal de patrulla a confirmar la sección de falla. y ubicación.
Un dispositivo digital de protección y medición de corriente y tensión adecuado para la protección, medición y control de equipos primarios como líneas y transformadores de distribución. Puede reemplazar el electromagnético tradicional. protección de relé. A través de la red de terminales de usuario, puede realizar una detección ordenada del consumo de energía, alarmas, control e Internet de energía inteligente, mejorando el nivel de inteligencia del sistema de distribución de energía.
Como fabricante y proveedor profesional de aparamenta aislada con gas Sf6, Zhejiang Usien Electric Co., Ltd. es comprometidos a proporcionar productos de la serie USRM6 de alta calidad a clientes globales. Contamos con una preventa integral, sistema de venta y servicio postventa: la preventa incluye consulta técnica y diseño de soluciones; las ventas incluyen guía de instalación y puesta en servicio; y el servicio posventa incluye el mantenimiento oportuno y el suministro de repuestos. Nuestro La fábrica se adhiere al principio de calidad primero, controlando estrictamente todos los aspectos de la producción para garantizar que los productos cumplan Estándares y necesidades de los usuarios, esforzándonos por convertirnos en un socio confiable para los usuarios en el campo de la distribución de energía en China. y a nivel mundial.
Fábrica, podemos garantizar que nuestro precio es razonable y competitivo.
Por lo general, cotizamos dentro de las 24 horas posteriores a la recepción de su consulta.
Sí, por supuesto, aceptamos OEM.
El plazo de entrega depende de las cantidades solicitadas, normalmente entre 15 y 20 días después de recibir el pago.
Todos los productos serán inspeccionados empezando por los accesorios, y se realizarán pruebas de rutina antes de salir. nuestra fábrica.
Tome fotografías o vídeos de los problemas de calidad y envíenoslos para que los revisemos y confirmemos, y haremos un Solución satisfactoria para usted dentro de 1-3 días.
12 meses desde la fecha de envío.
● Estamos especializados en el campo desde hace más de 14 años y contamos con un equipo de I+D con mucha experiencia que se encarga del diseño.
y trabajo de desarrollo para cada proyecto en base a las demandas especiales del cliente.
● Contamos con procedimientos de control de calidad extremadamente estrictos desde los componentes hasta los productos terminados.
● Período de producción estable dentro de 15-20 días.
● Contamos con un conjunto completo de informes de prueba para productos.
● Se proporciona una solución de un solo paso.
