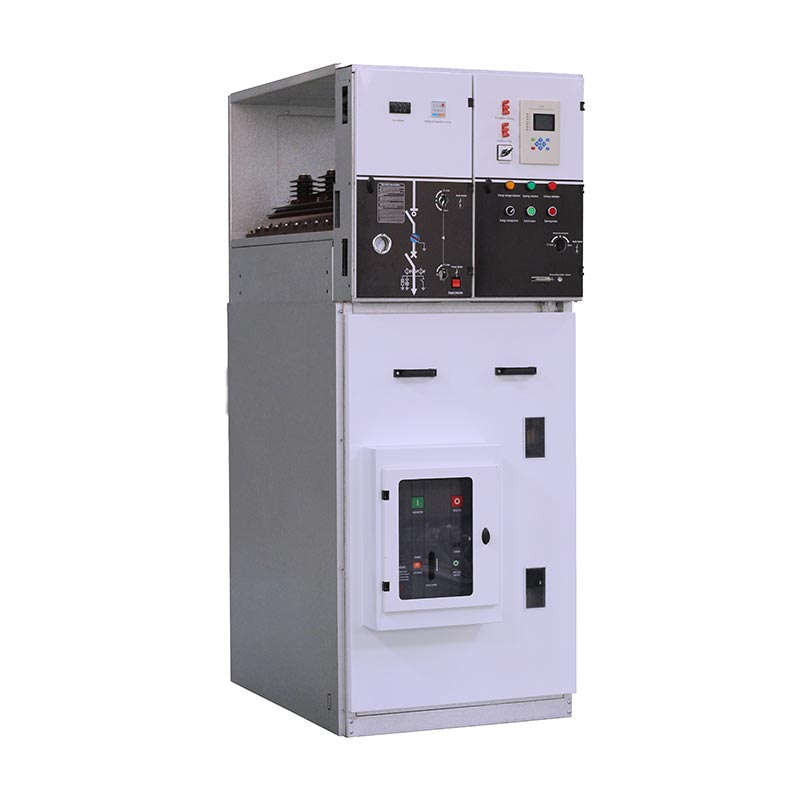

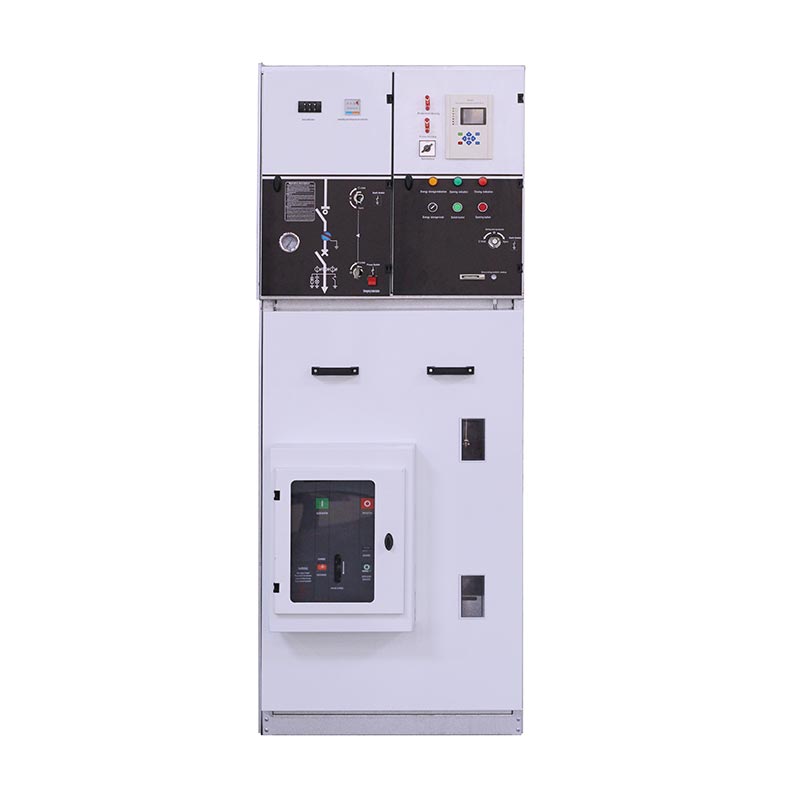

Unidad principal de anillo con disyuntor

La unidad principal de anillo con disyuntor de la serie USUNE XGN15 es una aparamenta compacta, escalable y con gabinete metálico. diseñado para la automatización de la distribución de energía. Todo el gabinete utiliza tecnología de aislamiento de aire, equilibrando la seguridad y compacidad, lo que lo hace adecuado para diversos escenarios de instalación en espacios confinados. Su estructura simple y operación flexible Reducir significativamente la construcción en el sitio y las dificultades de mantenimiento posteriores, mejorando la distribución de energía. eficiencia de operación.

Como fabricante profesional con amplia experiencia, USUNE posee una completa investigación y desarrollo, producción y prueba sistema. Los productos de la serie XGN15 se fabrican de forma independiente en su propia fábrica, con cada paso desde el crudo materiales a productos terminados que se adhieren estrictamente a los estándares internacionales para garantizar una calidad del producto consistente y estable.

Configuración principal y ventajas técnicas

1.Configuración del interruptor principal

El interruptor principal de esta serie, la unidad principal en anillo con disyuntor, es un interruptor de carga SF6 de forma independiente. fabricado por USUNE, ofreciendo ventajas como larga vida útil, rendimiento estable y bajos costos de mantenimiento. eso También puede equiparse con disyuntores de vacío de última generación según las necesidades del usuario, mejorando aún más la capacidad de corte y nivel de protección de los equipos, adaptándose a los diferentes escenarios de distribución de energía.

2.Modos de operación y nivel de automatización

El interruptor principal admite modos de operación manual y eléctrico para adaptarse a diferentes operaciones en el sitio. requisitos. Puede equiparse con dispositivos FTU y RTU, cumpliendo perfectamente con los requisitos de los "cuatro remotos" (remoto control, señalización remota, medición remota y ajuste remoto) de la automatización de la distribución de energía, realizando Monitoreo y gestión inteligentes del sistema de distribución de energía, y sentando las bases para el inteligente modernización de la red eléctrica.

3.Tecnología avanzada

Aplicaciones Al integrar tecnología de detección avanzada y los últimos relés de protección, puede monitorear con precisión Estado de funcionamiento del equipo en tiempo real, responder rápidamente a condiciones anormales y garantizar la seguridad de la energía. sistemas y equipos de distribución. La adopción de un esquema de montaje ligero y flexible reduce el transporte y dificultades de instalación, al tiempo que facilita el mantenimiento y la expansión posteriores, satisfaciendo la potencia en constante cambio necesidades de distribución del mercado.

Solicitud

La unidad principal Ring con disyuntor es adecuada para sistemas de alimentación de 50/60 Hz, 12-36 kV y se utiliza ampliamente en industriales y redes en anillo de cables de energía civil y terminales de suministro de energía. Como equipo de distribución de energía profesional. proveedor, USUNE ha optimizado el diseño del producto, haciéndolo especialmente adecuado para los siguientes escenarios:

- Distribución de energía residencial urbana, pequeñas subestaciones, estaciones de conmutación y subestaciones prefabricadas;
- Empresas industriales y mineras, centros comerciales, aeropuertos, metros y otros lugares públicos;
- Nuevos campos energéticos como la generación de energía eólica;
- Instalaciones públicas clave como hospitales, estadios, ferrocarriles y túneles.

En China, la unidad principal en anillo con disyuntor se ha utilizado ampliamente en diversas redes eléctricas urbanas y rurales. renovación proyectos, recibiendo constantes elogios de los usuarios por su rendimiento estable y calidad confiable.

condiciones de trabajo

- Altitud ≤1000 mm
- Temperatura ambiente: 45 ℃ ~ -35 ℃, diferencia de temperatura máxima ≤25 ℃
- La humedad relativa media diaria no supera el 95%
- La humedad relativa media mensual no supera el 90%
- Capacidad sísmica: la intensidad sísmica no supera los 8 grados
- Sin vibraciones ni golpes violentos, fuego, corrosión química, campo con riesgo de explosión

Parámetros técnicos

Parámetro de configuración del gabinete

libras entrantes

Protección de tráfico

Medida

Cbog con medidor

cb saliente

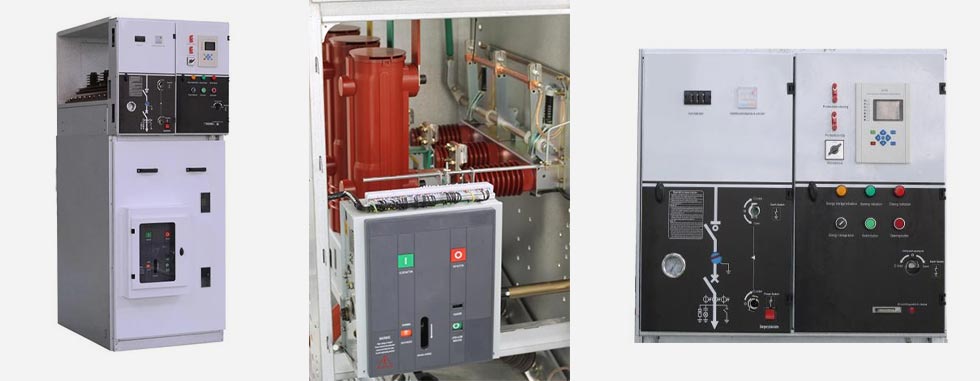

Estructura y configuración del cuadro.

Mecanismo operativo

(1) Mecanismo operativo de resorte único de doble función: tipo K

La función de conmutación se controla de forma independiente mediante una palanca o un motor.
La función del interruptor de tierra se abre y cierra de forma independiente usando una palanca de operación, y la energía de operación es proporcionado por un resorte de compresión, que se libera para cerrar o desconectar el contacto.

(2) Mecanismo operativo de doble resorte de doble función: Tipo A

La función de conmutación se opera de forma independiente mediante una palanca o motor, y la energía de funcionamiento es proporcionada por un resorte de compresión, que se suelta para cerrar el contacto. Funcionamiento independiente de apertura y cierre con botón. (0) o unidad de disparo o dispositivo de disparo en derivación.
La función del interruptor de tierra opera independientemente con una palanca de operación y la energía de operación es proporcionada por un Resorte de compresión, que se suelta para cerrar o desconectar el contacto.

① Sala de barras
② Interruptor principal
③ Sala de cable
④ Mecanismo de operación, mecanismo de enclavamiento y sala de control de baja presión.

Todo el gabinete de distribución se puede dividir en dos unidades superior e inferior, la unidad superior del gabinete incluye el Sala de bus, interruptor de carga, sala de mecanismos operativos y sala de bajo voltaje, y la unidad inferior está separada del cable. habitación. Se puede reemplazar toda la unidad superior.

◇ Sala de barras

La sala de barras está dispuesta en la parte superior del armario. En la sala de barras, las barras principales están conectadas juntos y recorren toda la fila de celdas.

◇ Interruptor de carga

La sala de interruptores está equipada con un interruptor de carga de hexafluoruro de azufre tipo SFG. La carcasa del interruptor de carga está hecha de Se vierte resina epoxi, se llena con gas hexafluoruro de azufre (SF6) como medio aislante y se proporciona la carcasa. con un agujero de observación. La sala de control se puede equipar con densímetro de gas SF6 o densímetro de gas con contacto de alarma según requerimiento del cliente.

◇ Sala de cable

El gabinete de distribución de carga tiene una sala de cables espaciosa, que se utiliza principalmente para la conexión de cables, de modo que un solo núcleo o Con el cabezal de cable sin apantallar más sencillo se pueden conectar cables tripolares y también se puede disponer de espacio suficiente. acomodar pararrayos, transformador de corriente, interruptor de tierra inferior y otros componentes. Según el diseño estándar, el La puerta del gabinete tiene una ventana de observación y un dispositivo de bloqueo de seguridad. Placa inferior de la sala de cables con tapa de sellado y Abrazadera de cable del tamaño adecuado con soporte. La placa inferior de la sala de cables y el marco de la puerta se pueden quitar para facilitar instalación de cables.

◇ Mecanismo de operación, mecanismo de enclavamiento y sala de control de baja presión.

La sala de mecanismos de enclavamiento también actúa como panel de control. La sala de baja tensión está equipada con un interruptor accionado por resorte. Mecanismo con indicador de posición y dispositivo de enclavamiento mecánico, pudiendo equiparse también con auxiliares. contactos, bobinas de disparo, mecanismos de disparo de emergencia, pantallas capacitivas en vivo, cerraduras con llave y dispositivos de operación eléctrica. en Al mismo tiempo, el espacio de la cámara de baja presión también puede equiparse con bucles de control, medidores y relés de protección. y El gabinete de 750 mm de ancho tiene dos cámaras de baja presión idénticas para más accesorios.

El gabinete de red en anillo equipado con disyuntores se utiliza principalmente como fuente de alimentación principal en la red en anillo. sistema de suministro de energía, el gabinete de línea entrante de la fuente de alimentación de reserva y el gabinete de la sección media del doble sistema de suministro de energía.

◎ El gabinete de anillo del módulo XGN15 V incluye:

(1) Disyuntor de vacío
(2) Disyuntor de hexafluoruro de azufre
(3) Mecanismo y enclavamiento
(4) Interruptor de puesta a tierra

◎ Método de instalación

Fijo frontal, fijo lateral/lateral

◎ Estructura principal

(1) De arriba a abajo, la sala de instrumentos, la sala de autobuses, la sala de interruptores de carga (aislamiento), la sala de disyuntores y la sala de cables. habitación.
(2) CT, PT, pararrayos, interruptor de puesta a tierra y dispositivo de protección de relé se pueden configurar según el usuario necesidades.
(3) El disyuntor y el interruptor de carga (aislamiento) se pueden enclavar.

Descripción de la operación

1.Operación de la manija: De pie frente al tablero, levante la parte superior de la manija y empuje hacia adelante, la otra mano que sostiene el extremo del mango para girar.
2.Asegúrese de que la puerta del gabinete esté correctamente cerrada antes de suministrar energía o separarla de la conexión a tierra.
3. Se debe verificar el manómetro del interruptor antes de encender y apagar.

Encendido

1. Confirme que la puerta del gabinete esté cerrada. Inserte la manija en el orificio de operación superior y gírela en sentido antihorario. 180° hasta escuchar la voz del freno de separación. El indicador central del panel está en posición; la puerta inferior es cerrado y el interruptor de puesta a tierra está apagado.

2. Inserte la manija de operación en el orificio de operación inferior y gírela 180 ° en el sentido de las agujas del reloj hasta escuchar el cierre. voz; el indicador central del panel está en la posición D; El interruptor estará encendido y luego se interrumpirá el funcionamiento de la fuente de alimentación. completado.

Apagar

1. Apagar: Inserte la manija de operación en el orificio de operación inferior y gírela 180 ° en sentido antihorario hasta escuchar el Separación de la voz del freno (botón de uso directo si hay un botón); el centro del panel está en posición, luego el cambiar estará apagado.

2.Compruebe si la pantalla en vivo está apagada para garantizar que la sala de cables sea eléctricamente neutra; inserte el cable de operación. manejar en el orificio de operación superior y gire en el sentido de las agujas del reloj 180° hasta escuchar la voz de cierre; el indicador central del El panel está en posición y la puerta inferior está desbloqueada; el interruptor de puesta a tierra está cerrado y luego se corta la energía. operación está completo.

Transporte y almacenamiento

Cuando el gabinete de distribución está fijado en la placa inferior, se puede transportar con una carretilla elevadora. Cuando no está fijado en el abajo placa, el armario de distribución debe izarse o transportarse como un todo, pero debe transportarse verticalmente en cualquier tiempo y no debe volcarse para evitar daños a los componentes del gabinete. Cuadro (incluso con exterior) embalaje) No debe almacenarse afuera por mucho tiempo.

Mantenimiento

◇ El gabinete del anillo no requiere mantenimiento durante tres años en circunstancias normales.

◇ Los mecanismos de operación de resorte simple y doble resorte del interruptor de carga no requieren mantenimiento y no requieren lubricación alguna.

◇ El dispositivo de protección del relé se comprobará según los requisitos del fabricante antes de ponerlo en funcionamiento. operación.

◇ El ciclo de mantenimiento del gabinete de la red en anillo es generalmente una vez al año, y se deben tomar medidas de mantenimiento específicas. se llevará a cabo de la siguiente manera:

(1) Apriete todas las conexiones eléctricas (bus principal, interruptores, cables, instrumentos de medición) de acuerdo con las requisitos de las instrucciones de instalación.
(2) Aspire todos los componentes (interruptor principal, interruptor auxiliar, mecanismo de disparo, motor, etc.) y realice la apariencia. inspección.
(3) Realice una única operación de cierre/apertura en todos los interruptores, incluido el interruptor de tierra.
(4) Encienda la fuente de alimentación del control auxiliar (no dé la señal del control remoto) para una secuencia eléctrica. operación.

ordenar bienes

Los siguientes documentos y anexos se entregarán con el armario cuando el armario de distribución abandone el fábrica:

◇ Certificado calificado de producto
◇ Instrucciones de uso del producto
◇ Datos de diseño de ingeniería de producto.
◇ Accesorios para armarios de distribución:
◇ Cada combinación de montaje está equipada con una manija de operación del interruptor de carga.

Los usuarios deben proporcionar la siguiente información al realizar el pedido de productos:

◇ Esquema de cableado del circuito principal y requisitos técnicos especiales.
◇ Plano de instalación de aparamenta.
◇ Especificaciones del modelo de componentes del gabinete de distribución y diagrama esquemático del circuito auxiliar y del circuito de control (si necesario)
◇ Otras solicitudes especiales de información escrita.

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

1. ¿Es usted una fábrica o una empresa comercial?

Fábrica, podemos garantizar que nuestro precio es razonable y competitivo.

2. ¿Cuándo puedo tener el precio?

Por lo general, cotizamos dentro de las 24 horas posteriores a la recepción de su consulta.

3. ¿Podemos imprimir nuestro logotipo y el nombre de la empresa en los productos?

Sí, por supuesto, aceptamos OEM.

4. ¿Cuál es el plazo de entrega?

El plazo de entrega depende de las cantidades solicitadas, normalmente entre 15 y 20 días después de recibir el pago.

5. ¿Cómo es su proceso de control de calidad?

Todos los productos serán inspeccionados empezando por los accesorios, y se realizarán pruebas de rutina antes de salir. nuestra fábrica.

6. ¿Cómo solucionar los problemas de calidad postventa?

Tome fotografías o vídeos de los problemas de calidad y envíenoslos para que los revisemos y confirmemos, y haremos un Solución satisfactoria para usted dentro de 1-3 días.

7. ¿Cuál es el tiempo de garantía?

12 meses desde la fecha de envío.

8. ¿Por qué elegirnos?

● Estamos especializados en el campo desde hace más de 14 años y contamos con un equipo de I+D con mucha experiencia que se encarga del diseño. y trabajo de desarrollo para cada proyecto en base a las demandas especiales del cliente.
● Contamos con procedimientos de control de calidad extremadamente estrictos desde los componentes hasta los productos terminados.
● Período de producción estable dentro de 15-20 días.
● Contamos con un conjunto completo de informes de prueba para productos.
● Se proporciona una solución de un solo paso.
