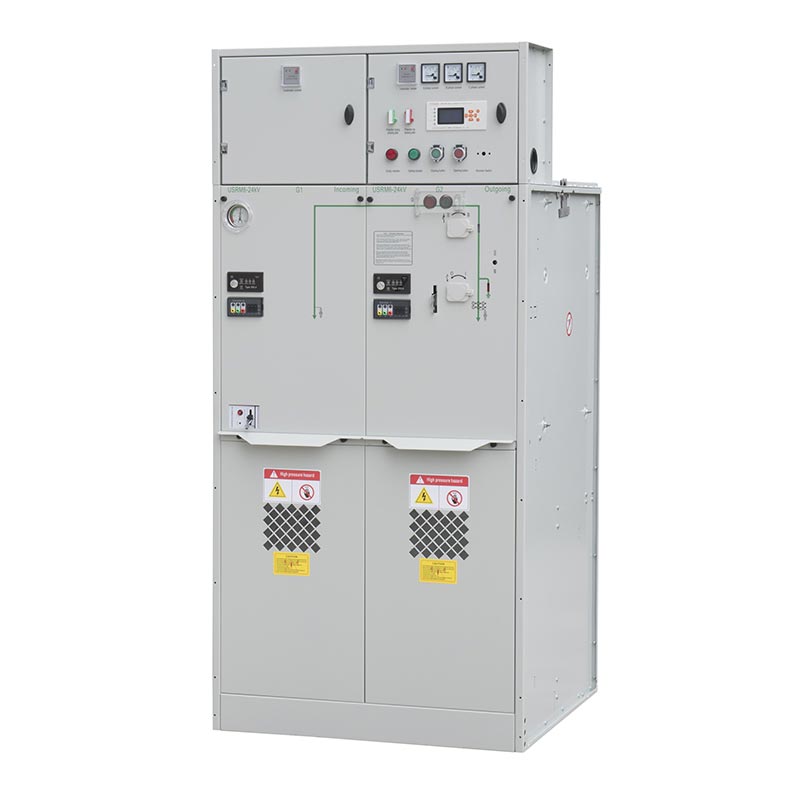

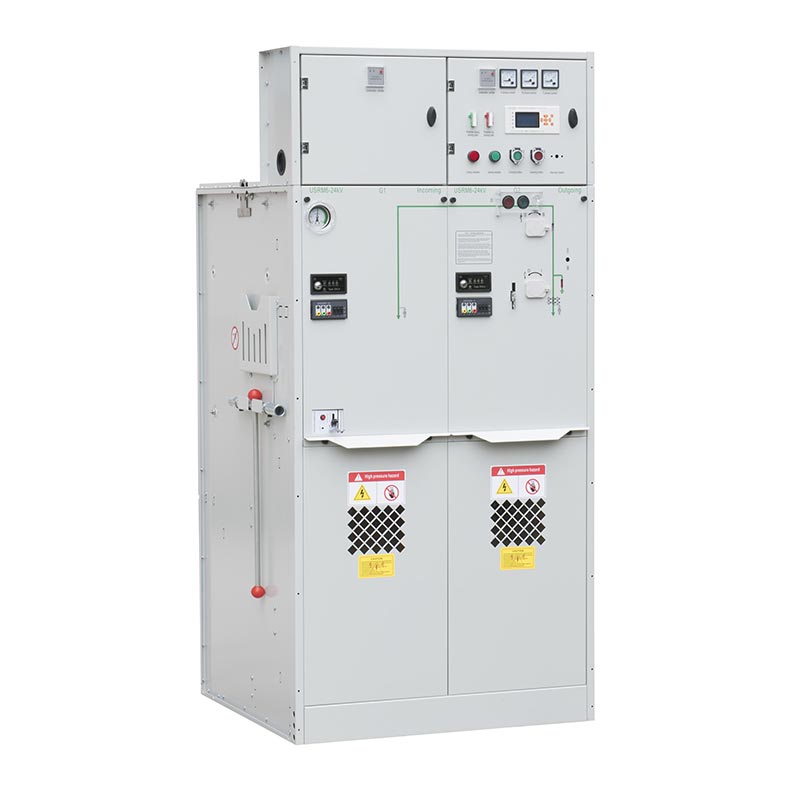

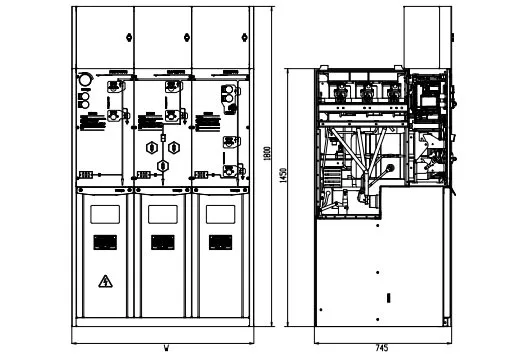

El tablero aislado en gas Usune de 24 kV está disponible con diferentes unidades funcionales para adaptarse a una distribución específica. requisitos. La unidad C es una unidad de interruptor de carga para conmutación de carga y control de distribución, la unidad F es una unidad de carga Unidad combinada de interruptor-fusible para protección de transformadores y alimentadores, y la unidad V es una unidad de disyuntor para aplicaciones que requieren funciones avanzadas de conmutación y protección.
Con su estructura cerrada compacta, configuración funcional flexible y rendimiento de aislamiento confiable, Usune Proporciona una solución práctica para los clientes que buscan mejorar la seguridad de la distribución de energía y al mismo tiempo reducir la instalación. espacio.
El diseño sellado con aislamiento de gas coloca los principales componentes eléctricos dentro de un gabinete cerrado, lo que reduce su exposición al polvo, humedad y contaminación externa. Esta estructura compacta ayuda a optimizar el espacio de instalación y Es particularmente adecuado para subestaciones, plantas industriales y proyectos de distribución urbana donde el espacio disponible es limitado.
El tablero aislado en gas Usune de 24 kV admite diferentes configuraciones funcionales según la red de distribución requisitos. La unidad C utiliza un interruptor de carga para una conmutación de carga confiable, la unidad F combina un interruptor de carga interruptor con fusibles para protección del transformador y del alimentador, mientras que la unidad V utiliza un disyuntor para aplicaciones que requieren capacidades de conmutación y protección más completas.
El cuadro está diseñado para temperaturas ambiente de -40°C a +50°C, con una temperatura promedio de 24 horas no superior a 35°C. Se puede utilizar en altitudes de hasta 4.000 m, aunque se debe prestar especial atención a la carga de gas. presión cuando el equipo se instala por encima de 1.000 m. Para instalaciones a gran altitud, la configuración final debe ser confirmado con Usune de acuerdo con las condiciones reales de operación.
La estructura cerrada ayuda a reducir la influencia de la contaminación ambiental en los componentes internos, que pueden simplificar la gestión rutinaria del equipo. Esto hace que el tablero sea adecuado para clientes que necesitan confiabilidad Equipos de media tensión con carga de trabajo de mantenimiento reducida.
La altitud de servicio estándar es de hasta 4.000 m. Cuando el equipo esté instalado a una altitud superior a 1.000 m, la presión de carga se puede ajustar según la altitud de instalación real. Para instalaciones superiores a 2.000 m, se debe prestar especial atención a la presión atmosférica reducida y los requisitos de aislamiento resultantes.
El equipo está diseñado para un rango de temperatura ambiente de -40°C a +50°C, con una temperatura promedio superior a 24 horas que no excedan los 35°C. Este amplio rango de temperatura de funcionamiento permite que el tablero sirva tanto en regiones frías como en zonas frías. aplicaciones de clima cálido cuando las condiciones generales del proyecto cumplen con los requisitos especificados.
La humedad relativa está diseñada para condiciones de no más del 95 % en 24 horas y no más del 90 % en un día. mensualmente. El entorno de instalación también debe estar libre de gases explosivos o corrosivos que puedan afectar negativamente al equipo.
El tablero debe instalarse en lugares sin gases explosivos o corrosivos ni golpes e impactos severos. el El nivel de contaminación ambiental no debe exceder el nivel III según GB/T 5582. Condiciones de funcionamiento especiales debe comunicarse al fabricante antes de la producción para que se pueda establecer la configuración adecuada del equipo. confirmado.
La unidad C está diseñada para conmutación de cargas de media tensión y control de distribución. Proporciona una práctica configuración para aplicaciones de red y alimentador donde se requiere una conmutación de carga confiable sin la necesidad de un Disposición de protección basada en disyuntor.
La unidad F combina un interruptor de carga con fusibles para proporcionar funciones de conmutación y protección. es particularmente Adecuado para aplicaciones de alimentadores de transformadores donde se requieren equipos compactos y una protección eficaz contra cortocircuitos. requerido.
La unidad V utiliza un disyuntor para aplicaciones que requieren funciones de conmutación y protección más completas. Es adecuado para sistemas de distribución de media tensión donde la interrupción del circuito y la coordinación de protección son requisitos importantes.
| No. | Elementos | Unidad | Unidad de interruptor de carga | unidad combinada | Unidad de disyuntor |
| 1 | Tensión nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frecuencia nominal | Hz | 50 | 50 | 50 |
| 3 | Corriente nominal | A | 630 | 125 (depende de la corriente del fusible) | 630 |
| 4 | Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: entre fases, tierra. | kV | 42/65 | 42/65 | 42/65 |
| Nivel de aislamiento nominal: 1 min Tensión soportada de frecuencia: distancia de aislamiento | kV | 48/79 | 48/79 | 48/79 | |
| Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: circuito auxiliar y de control. | kV | 2/2 | 2/2 | 2/2 | |
| Nivel de aislamiento nominal‑Tensión soportada de impulso de iluminación‑Interfase, tierra | kV | 75/125 | 75/125 | 75/125 | |
| Nivel de aislamiento nominal: tensión soportada de impulso de iluminación: distancia de aislamiento | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corriente nominal soportada en cortocircuito | ka/s | 25/4 | —— | 25/4 |
| 6 | Corriente nominal máxima soportada | ka | 63 | —— | 63 |
| 7 | Corriente nominal de cierre de cortocircuito | ka | 63 | Limitado por fusible HV | 63 |
| 8 | Corriente nominal de corte en cortocircuito | ka | —— | Limitado por fusible HV | 25/25 |
| 9 | Corriente de transmisión nominal | A | —— | 1700/1400 | —— |
| 10 | Corriente nominal de corte de carga activa | A | 630 | —— | —— |
| 11 | Corriente de ruptura nominal en circuito cerrado | A | 630 | —— | 630 |
| 12 | Interruptor mecánico de carga de vida/CB | Veces | 10000 | 10000 | 20000 |
| Interruptor mecánico de aislamiento/tierra | Veces | 5000 | 5000 | 5000 | |
| 13 | Resistencia del circuito | µΩ | ≤150 | —— | ≤150 |
| 14 | Presión de carga nominal (presión manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasa de fuga relativa anual de gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado de protección IP‑Armario | IP4X | IP4X | IP4X | |
| Grado de protección IP‑Depósito de gas | IP67 | IP67 | IP67 |
El tablero de distribución aislado en gas Usune de 24 kV se puede utilizar en plantas industriales donde la conmutación confiable de media tensión y La protección es esencial para una producción continua. El gabinete compacto ayuda a optimizar el espacio de la sala eléctrica, mientras que las configuraciones C, F y V permiten combinar el equipo con diferentes alimentadores y transformadores. requisitos.
Las unidades F y V se pueden configurar para aplicaciones de transformadores y alimentadores donde las funciones de protección y conmutación deben integrarse en un sistema compacto de media tensión. El diseño cerrado también ayuda a proteger el interior componentes de la contaminación ambiental.
Las subestaciones urbanas, las instalaciones comerciales y los proyectos de infraestructura suelen tener requisitos estrictos en cuanto a equipamiento. tamaño y confiabilidad operativa. El diseño compacto del tablero aislado en gas Usune de 24 kV lo hace adecuado para Proyectos donde el espacio de instalación es limitado y se requiere una distribución confiable de media tensión.
El tablero de distribución aislado en gas utiliza una estructura cerrada y compacta, lo que permite la conmutación y protección requeridas. funciones para integrarse en una instalación más pequeña. Las celdas tradicionales aisladas en aire generalmente requiere mayores espacios libres eléctricos, lo que resulta en mayores requisitos de espacio.
La estructura cerrada del tablero de distribución con aislamiento de gas Usune reduce la exposición directa de los componentes eléctricos internos. al polvo, la humedad y la contaminación externa. Los equipos tradicionales con aislamiento de aire dependen más de la entorno de instalación circundante y puede requerir protección ambiental adicional en ubicaciones exigentes.
Las unidades C, F y V permiten a los clientes seleccionar diferentes funciones de conmutación y protección según sus requisitos de distribución. Este enfoque modular proporciona una mayor flexibilidad que el uso de un único tablero fijo. configuración para diferentes aplicaciones.
El tablero de distribución aislado en gas Usune de 24 kV está diseñado con referencia a los estándares chinos aplicables para media tensión. aparamenta y equipos eléctricos, incluido GB 3804-2004 para interruptores seccionadores de carga de CA de alto voltaje, GB 1984-2014 para Disyuntores de CA de alto voltaje, GB 16926-2009 para combinaciones de interruptor-fusible de corte de carga de CA de alto voltaje y GB 1985-2014 para interruptores de aislamiento y puesta a tierra de CA de alto voltaje.
El equipo también hace referencia a GB 3906-2006 para aparamenta y control en gabinete metálico de CA de 3,6 kV a 40,5 kV, GB/T. 11022-2011 para requisitos técnicos comunes de aparamenta y control de alta tensión, GB 4208-2008 para envolvente protección, GB/T 5582-1993 para niveles de contaminación del aislamiento externo y DL/T 404-2007 para aparamenta de CA con envolvente metálica y equipo de control.
Otros requisitos aplicables incluyen GB/T 13384-2008 para condiciones técnicas de productos mecánicos y eléctricos, GB 191-2008 para marcas de embalaje y transporte y GB 311.1-2012 para coordinación de aislamiento de alto voltaje. Equipos de transmisión y distribución. Los estándares finales aplicables deben confirmarse según el producto. Configuración y mercado objetivo.
La aparamenta de media tensión Usune se ha aplicado en proyectos industriales como plantas químicas y de fabricación. instalaciones. Los clientes se centran en un funcionamiento estable, una instalación compacta y un rendimiento de protección confiable. el La estructura sellada con aislamiento de gas ayuda a reducir la influencia del polvo, la humedad y las condiciones ambientales, apoyando confiabilidad del equipo a largo plazo.
Los productos Usune se han suministrado para proyectos de infraestructura y relacionados con la energía, incluidas centrales hidroeléctricas, petróleo instalaciones de almacenamiento y proyectos de transporte. Los clientes valoran la configuración funcional flexible C, F y V, lo que permite adaptar el cuadro a diferentes requisitos de conmutación, protección y distribución.
Según las aplicaciones del proyecto, los clientes aprecian principalmente el tablero Usune por su diseño compacto, confiabilidad Rendimiento de aislamiento, configuración flexible y bajos requisitos de mantenimiento. La estructura modular ayuda Los clientes seleccionan las soluciones adecuadas según los diferentes sistemas de distribución de media tensión.
Zhejiang Usune Electric Co., Ltd. ha establecido un sistema integral de gestión de calidad según ISO 9001 Calidad Sistema de Gestión, Sistema de Gestión Ambiental ISO 14001 y Gestión de Seguridad y Salud en el Trabajo ISO 45001 Sistema.
Para cumplir con los diferentes requisitos del mercado, el tablero de distribución aislado en gas Usune de 24 kV ha aprobado los estándares IEC y GB relevantes. pruebas y obtuvo la certificación CE. Los productos se fabrican bajo estrictos procedimientos de control de calidad para respaldar Rendimiento confiable, seguridad y cumplimiento para aplicaciones globales de distribución de energía de media tensión.
El rango de temperatura ambiente especificado es de -40 °C a +50 °C, con una temperatura promedio durante 24 horas de no más de 35°C.
La humedad relativa especificada no supera el 95 % en 24 horas y no supera el 90 % mensualmente. el El equipo debe instalarse en un entorno sin gases explosivos o corrosivos y dentro de las condiciones especificadas. nivel de contaminación.
Sí. Las unidades funcionales C, F y V se pueden seleccionar según la red de distribución, conmutación y requisitos de protección. Para entornos operativos especiales, los clientes deben proporcionar las condiciones relevantes antes realizar el pedido para que Usune pueda evaluar la configuración adecuada.
El diseño del producto hace referencia a los estándares GB y DL/T aplicables, incluidos los requisitos que cubren los interruptores de carga, disyuntores, combinaciones de fusibles, aparamenta con envolvente metálica, protección de envolventes, coordinación de aislamiento y Requisitos técnicos generales para aparamenta de alta tensión.
Zhejiang Usune Electric Co., Ltd. Proporciona equipos eléctricos de media tensión para diferentes distribuciones de energía. requisitos. El tablero de distribución aislado en gas de 24 kV combina una estructura cerrada compacta con C, F y V flexibles. unidades funcionales, lo que permite a los clientes configurar equipos de acuerdo con requisitos de red específicos.
Usune también apoya la comunicación técnica para condiciones especiales de operación. Para aplicaciones que involucran alta Altitud, temperaturas extremas u otras condiciones ambientales no estándar, los clientes pueden proporcionar detalles del proyecto. antes de realizar el pedido para que la configuración del equipo y los parámetros operativos puedan evaluarse adecuadamente.
