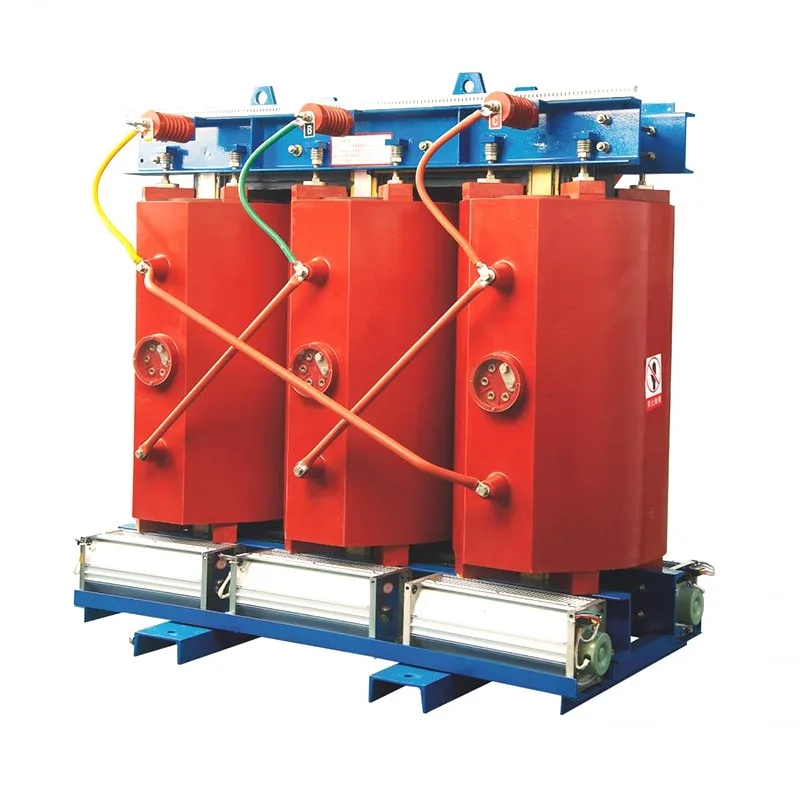

UnTransformador tipo seco de 11kV y 1000kVAes un transformador de distribución de voltaje medio diseñado para transferir energía eléctrica desde un suministro de 11 kV a un voltaje de utilización más bajo mientras mantiene el aislamiento eléctrico, la estabilidad del voltaje y la distribución segura de energía. Esta guía explica su construcción, principio de funcionamiento, especificaciones, aplicaciones, consideraciones de instalación, requisitos de protección, prácticas de mantenimiento y puntos de compra para sistemas de energía industriales y comerciales.
Un transformador de 1000 kVA proporciona una capacidad de potencia aparente nominal de 1000 kilovoltios-amperios, mientras que 11 kV identifica la clase de voltaje primario. A diferencia de un transformador sumergido en aceite, un transformador de tipo seco utiliza aire como medio de enfriamiento y no depende del aceite aislante mineral. Los diseños de resina fundida pueden proporcionar una solución compacta para subestaciones interiores, edificios comerciales, plantas industriales, instalaciones relacionadas con datos, instalaciones de energía renovable y otras ubicaciones donde el comportamiento del fuego, el mantenimiento, el espacio y las consideraciones ambientales son importantes.
La especificación real nunca debe seleccionarse únicamente a partir de la clasificación de la placa de identificación. El voltaje secundario, el grupo vectorial, la impedancia, el nivel de aislamiento, el material del devanado, el aumento de temperatura, el método de enfriamiento, la protección del gabinete, la altitud, la temperatura ambiente, la carga armónica, las condiciones de cortocircuito y los estándares aplicables influyen en el diseño final.
UnTransformador tipo seco de 11kV y 1000kVAes un transformador eléctrico trifásico comúnmente utilizado para reducir la electricidad de media tensión a una tensión más baja adecuada para la distribución posterior y los equipos eléctricos. El transformador tiene una potencia aparente nominal de 1000kVA y una tensión primaria de 11kV.
El términotipo secosignifica que el transformador no utiliza aceite aislante líquido como aislamiento primario y medio de enfriamiento. Dependiendo del diseño, los devanados pueden ser devanados abiertos, impregnados a presión de vacío o encapsulados en resina. La construcción de resina fundida es particularmente común donde se requiere protección mecánica, resistencia ambiental y una dependencia reducida del aislamiento líquido.
IEC 60076-11 cubre específicamente transformadores de potencia de tipo seco con equipos con voltajes más altos de hasta 72,5 kV y al menos un devanado que opera por encima de 1,1 kV, lo que lo hace directamente relevante para muchos diseños de transformadores de tipo seco de 11 kV.
11 kV indica la tensión nominal del lado primario. El nivel de aislamiento exacto y el voltaje nominal del equipo deben confirmarse a partir de las especificaciones del proyecto y la norma aplicable en lugar de inferirse únicamente del voltaje nominal.
1000kVA es la potencia aparente nominal del transformador. Describe la capacidad de carga eléctrica en condiciones operativas específicas en lugar de representar una salida directa de 1000 kW.
Para un sistema trifásico, la corriente de línea a plena carga aproximada se puede calcular usando:
Por ejemplo, a 11 kV y 1000 kVA, la corriente primaria de carga completa es aproximadamente52.5A. La corriente secundaria depende de la clasificación de bajo voltaje seleccionada. A 400 V, por ejemplo, la corriente teórica de carga completa trifásica es de aproximadamente1,443A. Estos cálculos son útiles para la ingeniería preliminar, mientras que la selección final del cable, interruptor, barra colectora y protección debe seguir el diseño completo del proyecto.
El rendimiento de un transformador de tipo seco depende del diseño coordinado de varios componentes principales. Una unidad típica de 11 kV 1000 kVA incluye lo siguiente:
| Componente | Función primaria | Consideración importante |
|---|---|---|
| Núcleo magnético | Proporciona el camino magnético para la transferencia de energía. | Material del núcleo, diseño de juntas y pérdidas. |
| Devanado de alta tensión | Recibe el suministro de 11kV | Aislamiento, material conductor, resistencia al impulso. |
| Devanado BT | Proporciona la salida de bajo voltaje requerida | Voltaje, capacidad actual, aumento de temperatura. |
| Sistema de aislamiento | Separa eléctricamente los componentes energizados | Desempeño térmico, dieléctrico y ambiental. |
| Encapsulación de resina | Protege los devanados en diseños de resina fundida. | Calidad de fundición, control de huecos, rendimiento térmico. |
| Sistema de enfriamiento | Elimina el calor generado durante el funcionamiento. | Funcionamiento y ventilación AN o ANAF |
En los diseños de resina fundida, los devanados encapsulados en resina pueden proporcionar una estructura de aislamiento sólida alrededor de las bobinas. Sin embargo, la construcción final debe evaluarse de acuerdo con las condiciones eléctricas, térmicas, ambientales y mecánicas requeridas, en lugar de hacerlo únicamente con una construcción de resina.
El transformador funciona mediante inducción electromagnética. Cuando se aplica un voltaje alterno de 11 kV al devanado primario, se produce un flujo magnético alterno en el núcleo. Este flujo magnético se vincula con el devanado secundario e induce una tensión según la relación de vueltas.
Bajo el enfriamiento por aire natural, el calor se mueve desde las partes activas al aire circundante mediante convección y radiación. Para aplicaciones con mayores demandas térmicas, se pueden agregar ventiladores de aire forzado. La disposición de refrigeración seleccionada debe corresponder a la clasificación y al entorno operativo especificados del transformador.
Un comprador debe solicitar una hoja de datos técnicos completa en lugar de comprar únicamente según “11kV 1000kVA”. Una especificación de proyecto típica debe abordar:
| Parámetro | Por qué es importante |
|---|---|
| Capacidad nominal | Determina la potencia aparente: 1000kVA. |
| voltaje primario | Debe coincidir con la red de media tensión real. |
| voltaje secundario | Determina la compatibilidad con equipos posteriores. |
| Frecuencia | Los valores comunes del proyecto incluyen 50 Hz o 60 Hz. |
| grupo de vectores | Define el desplazamiento de fase y la conexión del devanado. |
| Impedancia | Influye en la regulación de la tensión y en el comportamiento de la corriente de fallo. |
| Pérdidas | Afecta la temperatura de funcionamiento y el consumo de energía del ciclo de vida. |
| Aumento de temperatura | Define las condiciones de funcionamiento térmico y los requisitos de aislamiento. |
| Nivel de aislamiento | Importante para la resistencia dieléctrica y la coordinación del sistema. |
| Clasificación de carcasa/IP | Protege el transformador contra riesgos ambientales y de contacto accidental. |
Las especificaciones publicadas por el fabricante muestran que los transformadores de tipo seco de 11 kV y 1000 kVA pueden tener valores de pérdida, materiales de devanado, dimensiones, grupos de vectores, valores de impedancia y disposiciones de enfriamiento sustancialmente diferentes. Por lo tanto, estos parámetros deben confirmarse para el modelo exacto en lugar de asumir que todos los transformadores de 1000 kVA son técnicamente equivalentes.
La tecnología de transformadores de tipo seco es particularmente útil cuando el entorno de instalación pone énfasis en el funcionamiento en interiores, consideraciones contra incendios, requisitos reducidos de aislamiento de líquidos o mantenimiento simplificado.
IEC 60076-11 también aborda clases climáticas, consideraciones térmicas y dieléctricas relacionadas con la altitud, gestión del gabinete, comportamiento ante incendios y clasificación sísmica, lo que ilustra por qué se deben considerar las condiciones ambientales durante la especificación del transformador.
Se puede utilizar un transformador de tipo seco de 11 kV y 1000 kVA siempre que un sistema de distribución de 11 kV necesite un transformador reductor de capacidad media y los requisitos de instalación sean compatibles con la tecnología de tipo seco.
La elección de un transformador debe comenzar por el sistema eléctrico y no por el catálogo de productos. La siguiente lista de verificación puede ayudar a evitar lagunas en las especificaciones:
Incluso un transformador bien diseñado puede funcionar mal si el entorno de instalación no proporciona suficiente espacio libre, ventilación, protección o coordinación eléctrica.
Las condiciones de instalación no son meros detalles mecánicos. IEC 60076-11 reconoce específicamente la influencia de la altitud y las condiciones ambientales en el rendimiento térmico y dieléctrico del transformador, por lo que estos parámetros deben declararse durante la etapa de especificación.
Los transformadores de tipo seco generalmente evitan las tareas de mantenimiento relacionadas con el aceite, pero aun así requieren inspecciones periódicas. La frecuencia del mantenimiento debe establecerse de acuerdo con las instrucciones del fabricante, las condiciones de operación, las regulaciones locales y la criticidad de la instalación.
| Área de inspección | Qué comprobar |
|---|---|
| Devanados | Contaminación visible, daños, marcas de descarga anormales o deterioro. |
| Conexiones | Estado de los terminales, apriete, señales de sobrecalentamiento y estado del cable. |
| Enfriamiento | Conductos de aire, ventilación, ventiladores, si los hubiera, y temperatura anormal. |
| Monitoreo de temperatura | Lecturas de sensores, alarmas, funcionamiento del controlador y tendencias históricas. |
| Ambiente | Polvo, humedad, atmósfera corrosiva y ventilación de la habitación. |
Una de las medidas de mantenimiento más prácticas es mantener limpias las superficies de refrigeración y las vías de ventilación. El exceso de polvo puede reducir la transferencia de calor y crear condiciones de aislamiento indeseables con el tiempo.
Tanto los transformadores de tipo seco como los sumergidos en aceite pueden realizar tareas de distribución de media tensión, pero sus características de construcción e instalación son diferentes.
| Factor | Tipo seco | sumergido en aceite |
|---|---|---|
| Medio aislante | Sistema de aislamiento de aire y/o sólidos. | Líquido aislante |
| Gestión del petróleo | No requerido | Requerido según diseño y condiciones de operación. |
| Instalación interior | Aplicación común | Depende del diseño local y los requisitos de seguridad. |
| Consideraciones sobre incendios | Sin carga de fuego de aceite de transformador | Requiere consideración del tipo de líquido y los requisitos de instalación. |
| Mantenimiento típico | Inspección, limpieza, conexiones, refrigeración y monitorización. | Incluye requisitos de inspección y mantenimiento relacionados con líquidos. |
La tecnología adecuada depende del proyecto más que de una regla universal. Se deben evaluar el perfil de carga, el espacio, las condiciones ambientales, los requisitos contra incendios, la ubicación de la instalación, el costo inicial, las consideraciones del ciclo de vida y las regulaciones locales.
Para las adquisiciones internacionales, la comunicación técnica es tan importante como el precio cotizado. Antes de realizar un pedido, los compradores deben solicitar documentación clara que cubra la configuración exacta del transformador.
La documentación técnica publicada por fabricantes de transformadores establecidos demuestra que incluso los transformadores que comparten las mismas clasificaciones de 11 kV y 1000 kVA pueden diferir en el material del devanado, los valores de pérdida, el grupo de vectores, la impedancia, el sistema de aislamiento, las dimensiones y la configuración de enfriamiento.
Zhejiang Usune Electric Co., Ltd.puede presentarse como un proveedor potencial para clientes que buscan soluciones de transformadores personalizadas. Para una cotización específica del proyecto, el comprador debe proporcionar los parámetros del sistema eléctrico, el entorno de instalación, los estándares aplicables, el destino de entrega y cualquier accesorio o especificaciones de gabinete requeridos.
Puede ser adecuado para muchas aplicaciones industriales cuando el suministro de 11 kV, el voltaje secundario, el perfil de carga, las condiciones de instalación, el sistema de protección y la capacidad requerida coinciden con el proyecto. El cálculo de la carga real debe completarse antes de la selección.
Para un sistema trifásico de 11 kV, la corriente primaria teórica a plena carga es de aproximadamente 52,5 A. El diseño real del sistema también debe considerar la tolerancia del transformador, las condiciones de operación, los ajustes de protección y las características de la red.
El voltaje secundario es específico del proyecto. Las configuraciones comunes de bajo voltaje incluyen 400 V, 415 V y 433 V, pero se pueden diseñar otros voltajes según el sistema eléctrico.
No necesariamente. Muchos transformadores de tipo seco funcionan con refrigeración por aire natural. Se puede agregar enfriamiento por aire forzado cuando el diseño requiere una mayor capacidad térmica o condiciones de operación específicas.
IEC 60076-11:2018 es la principal norma IEC que cubre específicamente los transformadores de potencia de tipo seco dentro de su alcance definido. También pueden aplicarse requisitos adicionales nacionales, regionales, de proyecto, de instalación o de eficiencia.
kVA mide la potencia aparente, mientras que kW mide la potencia activa. La relación depende del factor de potencia: kW = kVA × factor de potencia. Por lo tanto, un transformador de 1000 kVA no debe describirse automáticamente como una fuente de energía de 1000 kW.
Muchos fabricantes pueden configurar parámetros como voltaje secundario, grupo de vectores, material de devanado, impedancia, rango de derivación, gabinete, disposición de enfriamiento, accesorios y sistema de monitoreo de acuerdo con los requisitos del proyecto. Cada personalización debe confirmarse con la norma técnica aplicable.
UnTransformador tipo seco de 11kV y 1000kVAes más que una combinación de cifras de voltaje y capacidad. Su desempeño real depende de la interacción del diseño eléctrico, aislamiento, gestión térmica, construcción del devanado, pérdidas del núcleo, impedancia, condiciones ambientales, protección, instalación y mantenimiento.
Para los equipos de ingeniería y gerentes de compras, el enfoque más confiable es comenzar con los requisitos eléctricos completos y luego solicitar una propuesta técnica detallada. La comparación de pérdidas garantizadas, niveles de aislamiento, grupo de vectores, impedancia, aumento de temperatura, dimensiones, pruebas, accesorios y soporte de servicio puede ayudar a garantizar que el transformador seleccionado coincida con la aplicación real.
Zhejiang Usune Electric Co., Ltd. puede ayudar a los clientes a evaluar los requisitos de transformadores de tipo seco de media tensión y las configuraciones específicas del proyecto. Si está planificando una nueva subestación, actualizando un sistema de energía industrial o buscando un transformador de 11 kV 1000 kVA para un proyecto comercial o de infraestructura,contáctanoscon su voltaje, capacidad, frecuencia, condiciones de instalación y requisitos técnicos para discutir una solución de transformador adecuada.
