Esta solución GIS de media tensión es muy adecuada para instalaciones donde el espacio es reducido o las condiciones ambientales son duras. Los lugares de implementación típicos incluyen instalaciones eléctricas subterráneas, zonas costeras, áreas montañosas y subestaciones urbanas. Gracias a su construcción completamente cerrada, el hardware ocupa un espacio compacto, lo que simplifica a los especialistas en diseño la integración de unidades de distribución de media tensión tanto en las subestaciones transformadoras principales como en las estaciones de distribución secundarias.

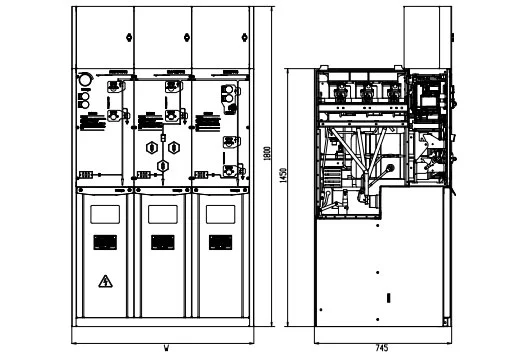

Los proyectos de distribución de energía rara vez presentan diseños de circuitos idénticos, lo que significa que las plataformas de aparamenta compactas deben admitir ensamblajes flexibles en lugar de disposiciones fijas y de talla única. Construida alrededor de una estructura modular, la plataforma USRM6 del tablero de distribución aislado en gas SF₆ GIS de 24 kV y 33 kV puede integrar tres unidades funcionales distintas: Tipo C para módulos de interruptor de corte de carga, Tipo F para conjuntos funcionales combinados y Tipo V para módulos de interruptor automático.
Los equipos de diseño pueden elegir módulos estándar individuales o combinaciones preensambladas según los esquemas eléctricos del proyecto. La infraestructura de barras colectoras principal admite la extensión en el sitio, lo que permite agrupar múltiples módulos en diversos diseños de aparamenta. Esta flexibilidad modular permite que el equipo satisfaga diversas demandas relacionadas con alimentadores de salida, conexiones de transformadores, aislamiento protector y tareas de distribución de energía.
Los aparatos eléctricos convencionales para exteriores permanecen expuestos durante todo el año al polvo, la humedad, los contaminantes y los cambios de temperatura. Estos factores adversos tienden a aumentar las demandas recurrentes de inspección y servicio a lo largo de la vida útil operativa del equipo.

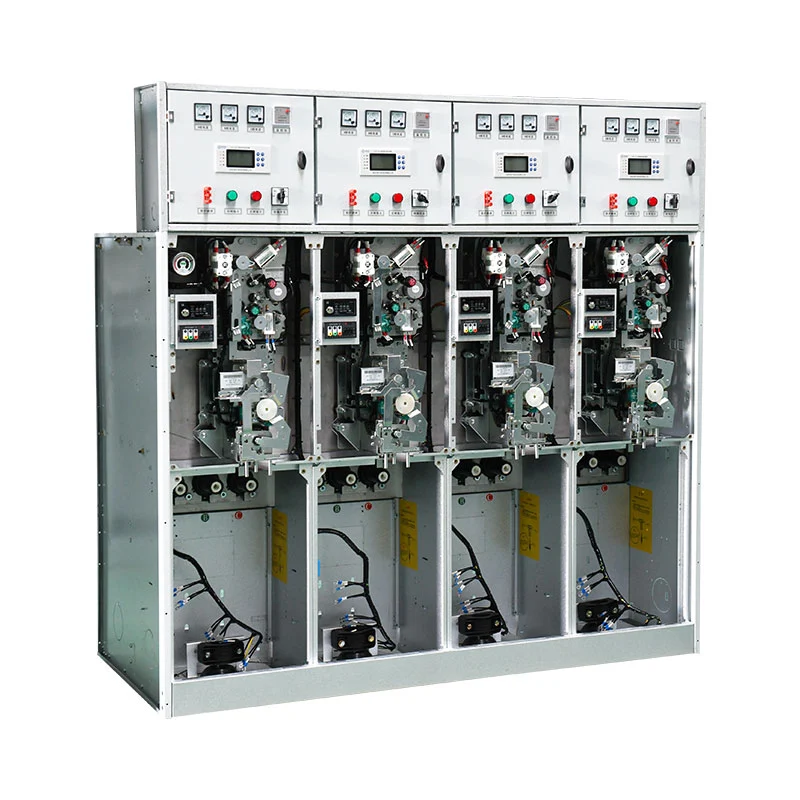

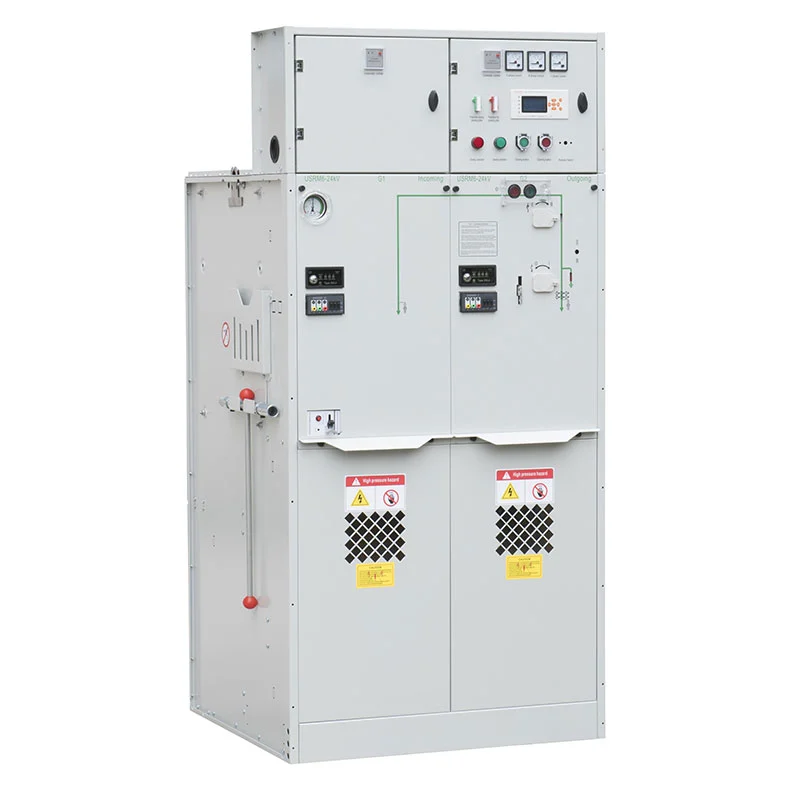

El tablero de distribución aislado en gas GIS USRM6 de 24 kV y 33 kV SF₆ adopta un gabinete sellado con aislamiento de gas que aísla físicamente el circuito primario de las condiciones ambientales. Reduce en gran medida el contacto directo entre los componentes internos y los contaminantes ambientales y ofrece un esquema de operación que requiere muy poco mantenimiento de rutina. Esta característica ofrece claras ventajas para sitios de difícil acceso, como salas de energía subterráneas, locales de distribución urbana con espacio limitado y activos de infraestructura remotos. La reducción de la frecuencia de mantenimiento se convierte en un factor de evaluación importante cuando los usuarios seleccionan equipos para estas ubicaciones desafiantes.
Esta plataforma SF₆ C-GIS ofrece mucho más que acciones básicas de cierre y apertura de circuitos. Según la combinación de módulos seleccionada, el sistema puede incluir protección contra fallas, aislamiento eléctrico, medición de energía, monitoreo de estado en tiempo real, conexión a tierra, comunicación de datos y control automático junto con funciones de conmutación.
Se pueden combinar libremente diferentes módulos funcionales para alinear toda la configuración del tablero con la arquitectura de protección y distribución del proyecto. Esta versatilidad crea opciones más amplias para los contratistas EPC y los integradores de sistemas encargados de desarrollar redes completas de distribución de energía de media tensión.
Las condiciones ambientales del sitio deben evaluarse cuidadosamente antes de finalizar la selección del SIG de media tensión. La serie USRM6 de celdas aisladas en gas SF₆ GIS de 24 kV y 33 kV está diseñada para funcionar en elevaciones de hasta 4000 m. Su temperatura ambiente permitida oscila entre -40 °C y +50 °C, con una temperatura media máxima de 24 horas limitada a 35 °C. Para los criterios de humedad, la humedad relativa de 24 horas puede alcanzar un máximo del 95%, mientras que el valor promedio mensual no puede exceder el 90%. El lugar de instalación debe estar libre de vapores explosivos o corrosivos, impactos mecánicos intensos y vibraciones fuertes y persistentes. El grado de contaminación no debe superar la Clase III como se especifica en GB/T 5582, y la unidad ha pasado la calificación sísmica para resistencia de Grado 9. Para proyectos ubicados por encima de los 1000 m, los compradores deben notificar al fabricante para ajustar adecuadamente la presión de carga de SF₆. Cualquier requisito medioambiental inusual del sitio necesita una confirmación conjunta entre los fabricantes, proveedores y clientes finales antes de realizar el pedido. Por ejemplo, las instalaciones en altitudes superiores a 2000 m pueden requerir ajustes de presión de gas modificados para mitigar los riesgos de sobretensión interna dentro del tanque.
Subestaciones subterráneas Las instalaciones eléctricas subterráneas suelen estar limitadas por un área utilizable limitada y límites estrictos de ventilación. El diseño GIS compacto y sellado ayuda a los diseñadores a maximizar el uso del espacio restringido al tiempo que debilita las influencias ambientales adversas, lo que hace que el producto sea ideal para incorporarlo en subestaciones compactas y estaciones de distribución secundaria.
Instalaciones industriales y mineras Las instalaciones industriales y mineras requieren equipos de protección y conmutación de media tensión confiables para dar servicio a motores, transformadores, alimentadores de salida y redes de distribución local. El tanque sellado protege los componentes internos contra la contaminación y proporciona todas las capacidades de conmutación, protección, aislamiento y monitoreo necesarias para los sistemas de energía en el sitio.
Infraestructura ferroviaria y de transporte Las estaciones ferroviarias, los servicios públicos aeroportuarios y la infraestructura de transporte asociada necesitan un suministro de energía constante para un amplio espectro de cargas. Los tableros modulares se pueden configurar con esquemas de alimentación y protección personalizados dentro de un sistema de distribución centralizado, lo que ayuda a los integradores a desarrollar soluciones compactas de energía de media tensión para proyectos de transporte.
Redes de distribución urbana El suelo disponible es generalmente escaso en los centros de las ciudades y los barrios residenciales. Se pueden implementar celdas compactas aisladas en gas dentro de subestaciones y centros de distribución donde las celdas tradicionales aisladas en aire demandarían un espacio de instalación mucho mayor. Su estructura de tanque cerrado también reduce la interferencia ambiental que actúa sobre el circuito primario.
Sitios costeros y montañosos Los equipos eléctricos estándar son susceptibles a la alta humedad, la contaminación por sal, los efectos de la altitud y las fluctuaciones bruscas de temperatura. El circuito primario cerrado del USRM6 reduce la exposición directa a estas duras condiciones. Los equipos de proyecto pueden analizar los parámetros operativos específicos del sitio en la etapa de selección para confirmar la configuración y los ajustes de trabajo más adecuados.
Al adquirir GIS SF₆ de 24 kV y 33 kV, los compradores deben revisar el esquema eléctrico completo en lugar de tomar decisiones de compra basadas únicamente en el voltaje nominal. La evaluación técnica debe cubrir los niveles de tensión nominal, los requisitos de aislamiento, las opciones de disyuntores o interruptores de carga, las cantidades de los alimentadores, la disposición de las barras colectoras, los esquemas de puesta a tierra, las funciones de protección y medición, la altitud de instalación, la temperatura, la humedad, el grado de contaminación, las interfaces de comunicación y el cumplimiento de las normas IEC y GB aplicables.
El equipo de ingeniería de Usune colabora con ingenieros de proyectos e integradores de sistemas para definir una configuración USRM6 personalizada basada en diagramas unifilares y condiciones operativas reales del sitio.
Estricto control de calidad Usune mantiene flujos de trabajo formalizados de control de calidad que cubren la fabricación, las pruebas de aceptación en fábrica y el envío de productos. Las normas ISO 9001 sustentan una calidad de producción estable, mientras que los marcos ISO 14001 e ISO 45001 rigen la gestión ambiental y la gestión de seguridad y salud ocupacional.
Configuraciones modulares personalizadas Usune ofrece combinaciones de módulos flexibles adaptadas a diversas funciones de circuitos y requisitos de distribución. Este servicio es adecuado para empresas de EPC, integradores de sistemas eléctricos, distribuidores y equipos de adquisiciones que requieren aparamenta personalizada según planos eléctricos designados.
Cumplimiento reconocido mundialmente El diseño del producto cumple con los estándares internacionales IEC y las especificaciones GB chinas, y se puede proporcionar la certificación CE. Este acuerdo apoya a los clientes que se dirigen a diversos mercados extranjeros. Las normas y reglas de certificación aplicables se pueden verificar con los códigos del país de destino y las especificaciones técnicas del proyecto.
Soporte de ingeniería especializado Para proyectos GIS, es fundamental fijar la configuración correcta antes de que comience la producción. Los clientes pueden compartir dibujos unifilares, requisitos de voltaje nominal, horarios de alimentación, datos de altitud y detalles ambientales para consultas técnicas con el equipo de ingeniería de Usune.
| No. | Elementos | Unidad | Unidad de interruptor de carga | unidad combinada | Unidad de disyuntor | |
| 1 | Tensión nominal | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Frecuencia nominal | Hz | 50 | 50 | 50 | |
| 3 | Corriente nominal | A | 630 | 125 (depende de la corriente del fusible) | 630 | |
| 4 | Nivel de aislamiento nominal | 1min Frecuencia soportada presión | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Tensión soportada al impulso de iluminación | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Corriente nominal soportada en cortocircuito | ka/s | 25/4 | —— | 25/4 | |
| 6 | Corriente nominal máxima soportada | ka | 63 | —— | 63 | |
| 7 | Corriente nominal de cierre de cortocircuito | ka | 63 | Limitado por fusible HV | 63 | |
| 8 | Corriente nominal de corte en cortocircuito | ka | —— | Limitado por fusible HV | 25/25 | |
| 9 | Corriente de transmisión nominal | A | —— | 1700/1400 | —— | |
| 10 | Corriente nominal de corte de carga activa | A | 630 | —— | —— | |
| 11 | Corriente de ruptura nominal en circuito cerrado | A | 630 | —— | 630 | |
| 12 | Vida mecánica | interruptor de carga/CB | Veces | 10000 | 10000 | 20000 |
| Interruptor de aislamiento/tierra | 5000 | 5000 | 5000 | |||
| 13 | Resistencia del circuito | µΩ | ≤150 | —— | ≤150 | |
| 14 | Presión de carga nominal (presión manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tasa de fuga relativa anual de gas | % | 0.05 | 0.05 | 0.05 | |
| 16 | Grado de protección IP | Gabinete | IP4X | IP4X | IP4X | |
| Tanque de gas | IP67 | IP67 | IP67 | |||
Durante el proyecto de lanzamiento del cohete espacial Cas, se incorporó la serie USRM6 para encargarse de la distribución de energía de media tensión en toda la instalación de lanzamiento, cubriendo tanto su infraestructura crítica como las cargas eléctricas asociadas a ella. Se espera que los equipos de distribución en un sitio de lanzamiento mantengan la conmutación, la protección, el aislamiento y el monitoreo confiables para los equipos esenciales, así como para las instalaciones auxiliares, y mantengan un rendimiento constante incluso dentro de un entorno eléctrico relativamente confinado. Debido a que el circuito principal se encuentra dentro de una estructura aislada encerrada en SF6, la serie USRM6 lo protege en gran medida de las condiciones ambientales externas, una característica que es más importante para la infraestructura especializada que opera bajo requisitos estrictos.
La configuración modular del tablero también le dio a la disposición suficiente libertad para adaptarse a la arquitectura de distribución del proyecto. Las unidades funcionales se pudieron ensamblar de acuerdo con el diseño de la red eléctrica, y el bus principal ampliable creó espacio adicional para la configuración de la red y la planificación futura del sistema. En definitiva, fue la combinación de estructura compacta, aislamiento cerrado y diseño modular lo que hizo de la serie USRM6 una solución de distribución de media tensión adecuada para el proyecto de lanzamiento del cohete espacial Cas, una que respondía a la necesidad de la instalación de una infraestructura eléctrica confiable pero eficiente en el espacio.
La serie USRM6 está diseñada con referencia a los estándares aplicables de equipos de control y aparamenta de alto voltaje. incluido GB 3804-2004 para interruptores seccionadores de carga de CA de alto voltaje de 3,6 kV a 40,5 kV, GB 1984-2014 para CA de alto voltaje disyuntores, GB 16926-2009 para combinaciones de interruptor-fusible de corte de carga de HV AC, GB 1985-2014 para aislamiento de HV AC interruptores e interruptores de tierra, y GB 3906-2006 para equipos de distribución y control con gabinete metálico de CA de 3,6 kV a 40,5 kV.
También hace referencia a GB/T 11022-2011 para requisitos técnicos comunes para equipos de conmutación y control de alta tensión, GB 4208-2008. para protección de gabinete, GB/T 5582-1993 para grado de contaminación del aislamiento externo, DL/T 404-2007 para 3,6 kV–40,5 kV Aparamenta de control y aparamenta con envolvente metálica de CA, GB/T 13384-2008 para productos mecánicos y eléctricos, GB 191-2008 para marcas de embalaje y transporte, y GB 311.1-2012 para coordinación de aislamiento en transmisión de alto voltaje y equipos de distribución.
El marco de calidad y cumplimiento de Usune incluye el Sistema de Gestión de Calidad ISO 9001, Medio Ambiente ISO 14001 Sistema de Gestión, Sistema de Gestión de Seguridad y Salud Ocupacional ISO 45001, cumplimiento de estándares IEC y GB, y Certificación CE. La certificación específica del proyecto y los estándares aplicables deben confirmarse de acuerdo con el mercado de destino y especificaciones técnicas.
La principal ventaja es la construcción cerrada de los componentes eléctricos energizados dentro de un gas aislante. ambiente. Esto permite una estructura compacta y reduce la exposición directa del circuito principal a factores externos. condiciones ambientales.
La serie USRM6 está diseñada para aplicaciones de media tensión que incluyen configuraciones de 24 kV y 33 kV. La calificación exacta El voltaje, el nivel de aislamiento y la configuración deben confirmarse de acuerdo con las especificaciones del proyecto.
Sí. La altitud de servicio especificada es de hasta 4000 m. Para instalaciones por encima de 1000 m, el cliente deberá informar a Usune en avance para poder evaluar la presión de carga de gas adecuada. Se deben cumplir requisitos especiales por encima de 2000 m. confirmado durante el diseño técnico.
La serie USRM6 utiliza un concepto de configuración modular. Unidades de interruptor de carga, unidades combinadas, disyuntor Las unidades y las disposiciones de bus principal ampliables se pueden seleccionar de acuerdo con el esquema eléctrico requerido.
Las aplicaciones típicas incluyen subestaciones transformadoras secundarias, instalaciones industriales y mineras, ferrocarriles, aeropuertos, redes de distribución urbana, áreas residenciales, instalaciones subterráneas y ubicaciones con relativamente exigentes condiciones ambientales.
Para obtener una cotización precisa, los compradores deben proporcionar el voltaje nominal, el diagrama unifilar, la cantidad de alimentadores requeridos. funciones de conmutación, requisitos de disyuntor o interruptor de carga, configuración del bus, altitud de instalación, condiciones ambientales, requisitos de protección y mercado de destino.
Para proyectos de distribución de media tensión que requieren dimensiones compactas, adaptabilidad ambiental, modularidad. Configuración y requisitos de mantenimiento reducidos, la serie USRM6 proporciona una práctica aparamenta aislada en gas. solución.
La serie USRM6 de Usune combina aislamiento cerrado de SF6, unidades funcionales modulares, configuración de bus ampliable, y funciones de conmutación, protección, medición y monitoreo. Compatible con ISO 9001, ISO 14001, ISO 45001, IEC y GB y certificación CE, Usune proporciona una solución orientada a proyectos para clientes que evalúan 24kv Aparamenta aislada en gas Sf6 Gis de 33kv para distribución de energía industrial, de infraestructura, urbana y especializada aplicaciones.
