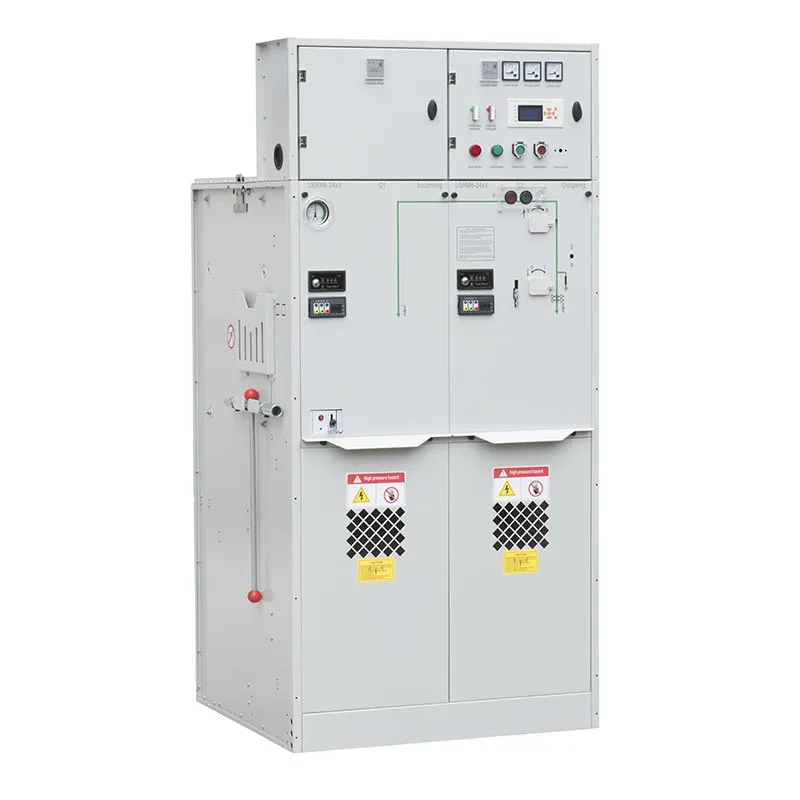

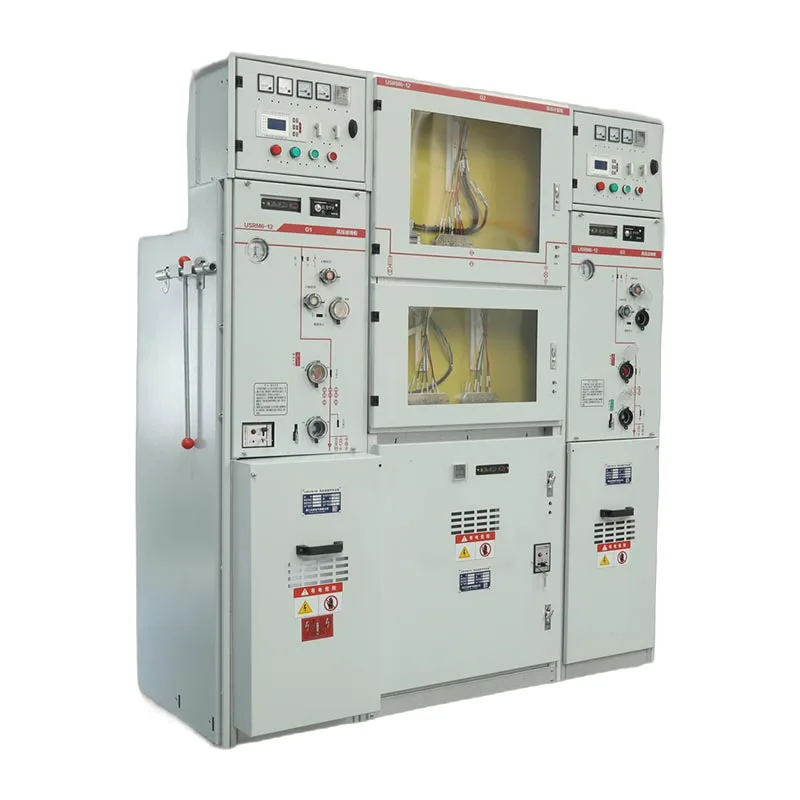

A diferencia de los cuadros convencionales que dependen en gran medida de los entornos de instalación, Usune 11kv Sf6 Gis Gas El tablero aislado aísla los componentes eléctricos principales dentro de un compartimiento de gas sellado. La mecánica integrada El sistema de enclavamiento ayuda a prevenir operaciones incorrectas, mejorando tanto la seguridad del operador como la confiabilidad del equipo.
La aparamenta se utiliza ampliamente en subestaciones transformadoras, sistemas de distribución de energía industrial, edificios comerciales, Proyectos de infraestructura y otras aplicaciones de media tensión de 11 kV donde la seguridad, la confiabilidad y la facilidad de operación son esenciales. esencial.
Los componentes del circuito principal están encerrados dentro de un tanque de gas SF6 sellado, lo que reduce la exposición directa a agentes externos. condiciones ambientales. Este diseño ayuda a proteger los componentes eléctricos del polvo, la humedad, la contaminación y condensación, mejorando la estabilidad operativa a largo plazo.
La estructura cerrada también reduce el requisito de espacio en comparación con los cuadros tradicionales aislados en aire, lo que hace Celda aislada en gas Usune 11kv Sf6 Gis adecuada para subestaciones compactas y salas eléctricas con espacio limitado.
Usune 11kV SF6 GIS está diseñado con múltiples protecciones mecánicas de seguridad para evitar un funcionamiento incorrecto. Todos Los interruptores deben operarse usando la manija de operación dedicada, asegurando procedimientos de conmutación controlados.
El interruptor de carga o el disyuntor de vacío y el correspondiente interruptor de puesta a tierra están equipados con enclavamiento mecánico. También se puede aplicar un enclavamiento de candado adicional cuando sea necesario, lo que proporciona una mayor Seguridad durante el mantenimiento y operación.
La puerta inferior solo se puede abrir cuando el interruptor de puesta a tierra está cerrado y el interruptor de carga está en posición abierta. posición, impidiendo el acceso a piezas energizadas.
El interruptor de conexión a tierra no se puede operar cuando la puerta inferior está abierta, lo que ayuda a prevenir condiciones de mantenimiento inseguras.
El interruptor de carga no se puede cerrar cuando el interruptor de puesta a tierra está cerrado, y el interruptor de puesta a tierra no se puede cerrar. opera cuando el interruptor de carga está cerrado.
Para el funcionamiento con fuente de alimentación, primero se debe cerrar la puerta del compartimento de cables. El interruptor de tres posiciones es entonces operado desde la posición de puesta a tierra hasta la posición de aislamiento y finalmente hasta la posición de cierre.
Para el aislamiento de energía, el interruptor de tres posiciones se opera desde la posición de cierre a la posición de aislamiento y luego a la posición de aislamiento. posición de conexión a tierra, lo que permite un acceso seguro al compartimento de cables.
| No. | Elementos | Unidad | Unidad de interruptor de carga | unidad combinada | Unidad de disyuntor |
| 1 | Tensión nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frecuencia nominal | Hz | 50 | 50 | 50 |
| 3 | Corriente nominal | A | 630 | 125 (depende de la corriente del fusible) | 630 |
| 4 | Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: entre fases, tierra. | kV | 42/65 | 42/65 | 42/65 |
| Nivel de aislamiento nominal: 1 min Tensión soportada de frecuencia: distancia de aislamiento | kV | 48/79 | 48/79 | 48/79 | |
| Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: circuito auxiliar y de control. | kV | 2/2 | 2/2 | 2/2 | |
| Nivel de aislamiento nominal‑Tensión soportada de impulso de iluminación‑Interfase, tierra | kV | 75/125 | 75/125 | 75/125 | |
| Nivel de aislamiento nominal: tensión soportada de impulso de iluminación: distancia de aislamiento | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corriente nominal soportada en cortocircuito | ka/s | 25/4 | —— | 25/4 |
| 6 | Corriente nominal máxima soportada | ka | 63 | —— | 63 |
| 7 | Corriente nominal de cierre de cortocircuito | ka | 63 | Limitado por fusible HV | 63 |
| 8 | Corriente nominal de corte en cortocircuito | ka | —— | Limitado por fusible HV | 25/25 |
| 9 | Corriente de transmisión nominal | A | —— | 1700/1400 | —— |
| 10 | Corriente nominal de corte de carga activa | A | 630 | —— | —— |
| 11 | Corriente de ruptura nominal en circuito cerrado | A | 630 | —— | 630 |
| 12 | Interruptor mecánico de carga de vida/CB | Veces | 10000 | 10000 | 20000 |
| Interruptor mecánico de aislamiento/tierra | Veces | 5000 | 5000 | 5000 | |
| 13 | Resistencia del circuito | µΩ | ≤150 | —— | ≤150 |
| 14 | Presión de carga nominal (presión manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasa de fuga relativa anual de gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado de protección IP‑Armario | IP4X | IP4X | IP4X | |
| Grado de protección IP‑Depósito de gas | IP67 | IP67 | IP67 |
El mecanismo operativo utiliza tecnología de carga de resorte para garantizar un rendimiento de conmutación estable.
Para la unidad combinada de interruptor-fusible de carga o unidad de disyuntor, se debe cargar el resorte antes de cambiar. operación. La manija de operación se gira en el sentido de las agujas del reloj para una carga completa y luego se presiona el botón de cierre verde. para completar la operación de cierre.
La operación de apertura se realiza girando la manija de operación en sentido antihorario.
En aplicaciones de protección de transformadores que utilizan disyuntores de vacío, el disyuntor puede dispararse a través del relé de protección cuando ocurren condiciones anormales.
Para unidades combinadas de interruptor de carga y fusible, el interruptor de carga se disparará cuando el indicador de fusible funcione bajo condiciones de sobrecorriente o cortocircuito.
El cuadro de distribución aislado en gas Usune 11kV SF6 GIS se puede configurar de acuerdo con diferentes distribuciones de media tensión requisitos, incluyendo:
● Aplicaciones de protección de transformadores
● Sistemas de alimentación industriales
● Redes principales de distribución en anillo
● Sistemas de energía para edificios comerciales
● Subestaciones compactas
El diseño de aislamiento sellado SF6 y el mecanismo operativo confiable hacen que el equipo sea adecuado para aplicaciones que requieren operación continua y altos estándares de seguridad.
El tablero de distribución aislado en gas Usune 11kv Sf6 Gis está diseñado para un transporte y una instalación convenientes en el sitio.
El equipo está equipado con anillos de elevación para el transporte con grúa y también se puede mover mediante carretilla elevadora. Las diferentes combinaciones de módulos están diseñadas con prácticas disposiciones de peso para simplificar el manejo durante el proyecto. instalación.
Antes de la instalación, los clientes deben verificar el estado del equipo después del transporte, incluido:
● Disponibilidad de manija de operación
● Estado del indicador de presión
● Operación de función mecánica
● Cualquier daño visible durante el transporte.
El indicador de presión debe permanecer dentro del área verde normal antes de la puesta en servicio.
Para un funcionamiento seguro y estable, la base de la instalación debe cumplir los siguientes requisitos:
● La capacidad de carga del suelo debe ser de al menos 500 kg/m².
● La superficie de instalación debe permanecer nivelada y lisa.
● Los conductos para cables deben prepararse según los requisitos del proyecto.
● Los conductos de cables deben sellarse adecuadamente para evitar la penetración de humedad.

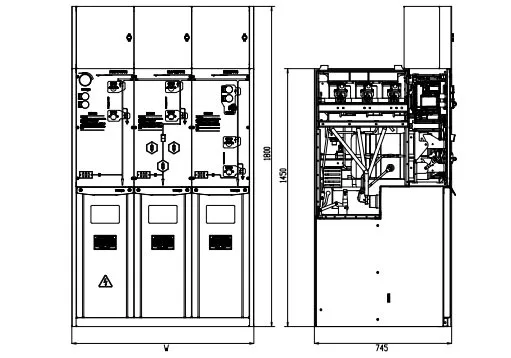

● Las dimensiones del canal de acero base deben prepararse según los planos del fabricante.
La preparación adecuada de los cimientos ayuda a garantizar una instalación precisa, una conexión de cables confiable y un equipo a largo plazo. rendimiento.
| Comparación | Usune 11kV SF6 GIS | AIS tradicional |
| Método de aislamiento | Estructura sellada aislada con gas SF6 | Aislamiento de aire |
| Protección ambiental | Menos afectado por el polvo, la humedad y la contaminación. | Más dependiente del entorno de instalación |
| Seguridad | Enclavamiento mecánico y cinco protecciones de seguridad. | La protección depende de los procedimientos de operación. |
| Espacio de instalación | Diseño compacto | Requiere mayor espacio libre |
| Mantenimiento | Requisitos de mantenimiento ambiental reducidos. | Requiere más protección ambiental |
| Operación | Secuencia de conmutación controlada | Mayor dependencia de la experiencia del operador |
Un cliente utilizó el GIS Usune 11kV SF6 para un sistema de distribución de energía industrial donde la conmutación segura y las limitaciones el espacio de instalación eran preocupaciones clave. Después de la instalación, el cliente destacó la estructura compacta del gabinete y enclavamiento mecánico, que hizo que las operaciones de conmutación diarias fueran más controladas y redujo el riesgo de errores operación.
Para una aplicación de protección de transformador, el cliente seleccionó la configuración del disyuntor en vacío con Protección basada en relés. El cliente encontró útil la función de disparo automático y la secuencia operativa clara para Respondiendo a condiciones actuales anormales mientras simplifica la operación de rutina.
Durante el funcionamiento de la obra, los clientes valoraron especialmente el sistema de cinco bloqueos de seguridad. La secuencia requerida entre La puerta de cables, el interruptor de conexión a tierra y el interruptor de carga hicieron que los procedimientos de mantenimiento fueran más claros y ayudaron a prevenir situaciones inseguras. acceso al compartimento de cables.
Zhejiang Usune Electric Co., Ltd. ha establecido un sistema de gestión integral según la norma ISO 9001 Calidad Sistema de Gestión, Sistema de Gestión Ambiental ISO 14001 y Gestión de Seguridad y Salud en el Trabajo ISO 45001 Sistema.
Para cumplir con los requisitos del mercado internacional, los productos de aparamenta de media tensión Usune han pasado las normas IEC y GB pertinentes. Las pruebas de tipo estándar y los productos aplicables han obtenido la certificación CE. Se implementa un estricto control de calidad. a lo largo de los procesos de fabricación, inspección y prueba para garantizar un rendimiento confiable para la distribución de energía global aplicaciones.
El enclavamiento mecánico evita secuencias de conmutación incorrectas entre interruptores de carga, disyuntores y interruptores de puesta a tierra. Ayuda a proteger a los operadores y equipos durante la operación y el mantenimiento.
Antes de la instalación, los clientes deben verificar las condiciones de transporte, el estado del indicador de presión y la manija de operación. disponibilidad y rendimiento de operación mecánica. Cualquier daño o pieza faltante debe informarse de inmediato.
Es adecuado para subestaciones transformadoras, plantas industriales, instalaciones comerciales, proyectos de infraestructura y otros sistemas de distribución de media tensión de 11 kV que requieren una operación confiable y segura.
Usune combina tecnología de aislamiento de gas SF6, enclavamiento mecánico de seguridad, mecanismos operativos confiables y estricto control de calidad para proporcionar una solución segura y compacta para las modernas redes de distribución de media tensión de 11kV.
