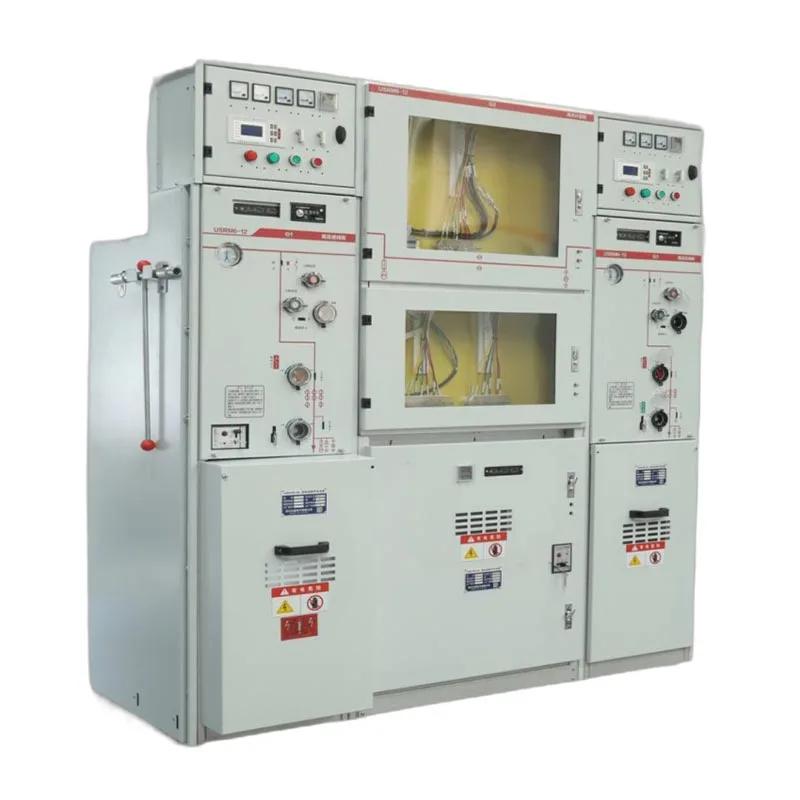

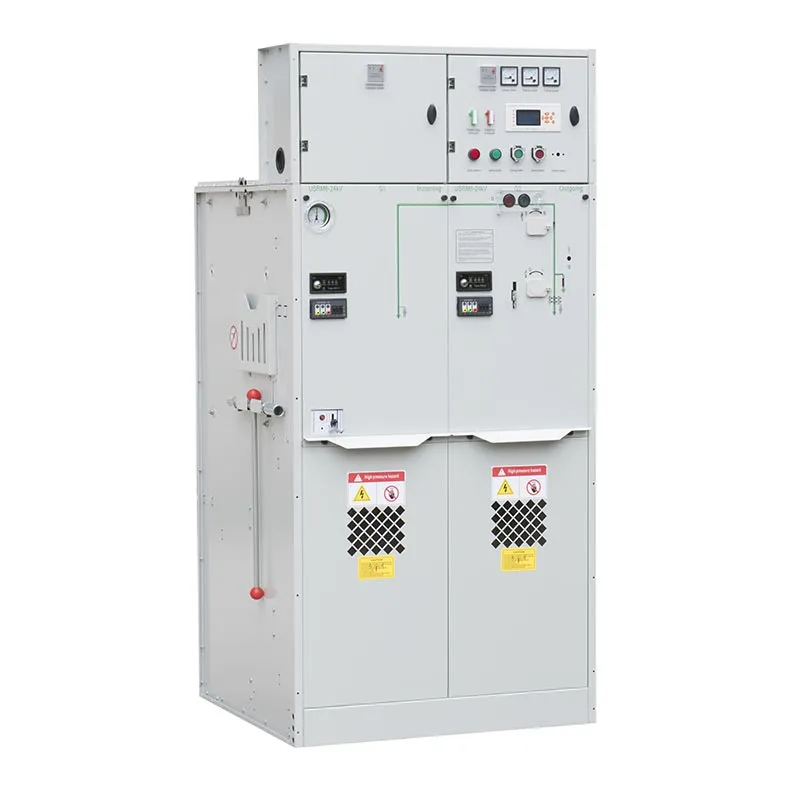

Para los compradores de aparamenta de unidad principal en anillo GIS RMU SF6 de 22 kV, las consideraciones clave no son solo el rendimiento de la conmutación, sino también también la rapidez con la que se pueden localizar las fallas, la seguridad con la que los operadores pueden acceder al equipo y el mantenimiento necesario. requerida durante toda su vida útil. Usune aborda estos requisitos a través de indicación en vivo de alto voltaje, falla indicadores, protección de microcomputadora y un sistema de gas sellado a presión.
La RMU puede equiparse con indicadores de fallas para fallas entre fases y entre fases y tierra. Una vez que ocurre una falla, El indicador proporciona una alarma para ayudar al personal operativo a identificar la sección afectada y localizar el punto de falla. más eficientemente.
Para las redes de distribución conectadas a un centro de monitoreo, la información de fallas también se puede transmitir al Servidor de monitoreo, lo que permite a la sala de control identificar el área de falla y la posición específica sin depender enteramente en inspección manual.
El dispositivo de indicación de alto voltaje en vivo proporciona un recordatorio visual para verificar si el circuito primario está energizado. También admite la verificación de fases para ayudar a los operadores a confirmar el estado eléctrico antes de la operación.
Una conexión de enclavamiento eléctrico y un bloqueo magnético asociado pueden evitar que la puerta del compartimento de cables se cierre. se abre mientras el cable entrante permanece energizado, proporcionando una capa adicional de protección durante el mantenimiento.
El dispositivo opcional de protección, medición y control por microordenador reemplaza al relé electromagnético tradicional. Protección con tecnología de monitoreo digital. Puede usarse para líneas, transformadores de distribución y otros primarios. equipo.
El sistema puede integrar funciones de protección, medición, alarma y control de corriente y voltaje, soportando Gestión inteligente de energía y comunicación con la red de monitoreo del cliente.

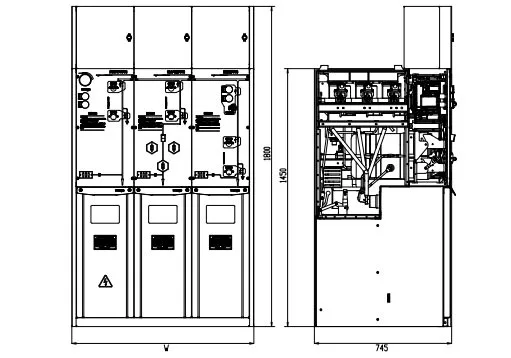

| No. | Elementos | Unidad | Unidad de interruptor de carga | unidad combinada | Unidad de disyuntor |
| 1 | Tensión nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frecuencia nominal | Hz | 50 | 50 | 50 |
| 3 | Corriente nominal | A | 630 | 125 (depende de la corriente del fusible) | 630 |
| 4 | Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: entre fases, tierra. | kV | 42/65 | 42/65 | 42/65 |
| Nivel de aislamiento nominal: 1 min Tensión soportada de frecuencia: distancia de aislamiento | kV | 48/79 | 48/79 | 48/79 | |
| Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: circuito auxiliar y de control. | kV | 2/2 | 2/2 | 2/2 | |
| Nivel de aislamiento nominal‑Tensión soportada de impulso de iluminación‑Interfase, tierra | kV | 75/125 | 75/125 | 75/125 | |
| Nivel de aislamiento nominal: tensión soportada de impulso de iluminación: distancia de aislamiento | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corriente nominal soportada en cortocircuito | ka/s | 25/4 | —— | 25/4 |
| 6 | Corriente nominal máxima soportada | ka | 63 | —— | 63 |
| 7 | Corriente nominal de cierre de cortocircuito | ka | 63 | Limitado por fusible HV | 63 |
| 8 | Corriente nominal de corte en cortocircuito | ka | —— | Limitado por fusible HV | 25/25 |
| 9 | Corriente de transmisión nominal | A | —— | 1700/1400 | —— |
| 10 | Corriente nominal de corte de carga activa | A | 630 | —— | —— |
| 11 | Corriente de ruptura nominal en circuito cerrado | A | 630 | —— | 630 |
| 12 | Interruptor mecánico de carga de vida/CB | Veces | 10000 | 10000 | 20000 |
| Interruptor mecánico de aislamiento/tierra | Veces | 5000 | 5000 | 5000 | |
| 13 | Resistencia del circuito | µΩ | ≤150 | —— | ≤150 |
| 14 | Presión de carga nominal (presión manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasa de fuga relativa anual de gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado de protección IP‑Armario | IP4X | IP4X | IP4X | |
| Grado de protección IP‑Depósito de gas | IP67 | IP67 | IP67 |
Cuando ocurre un cortocircuito entre fases o entre una fase y tierra, el indicador de falla proporciona una alarma indicación. El personal de mantenimiento puede utilizar la señal para identificar el alimentador afectado y reducir la falla. ubicación.
Para proyectos que requieren monitoreo centralizado, la información de fallas se puede transmitir al centro de monitoreo. el La computadora de monitoreo puede mostrar la sección y ubicación de falla correspondiente, lo que ayuda a los equipos de mantenimiento a reducir tiempo de búsqueda de fallas y restaurar la energía de manera más eficiente.
Los componentes principales del gabinete SF6 están diseñados como un sistema sellado y generalmente no requieren revisión rutinaria. mantenimiento durante la vida útil especificada en condiciones normales de funcionamiento.
El tanque de gasolina está fabricado en acero inoxidable, lo que proporciona resistencia a la corrosión a largo plazo. el mecanico Los componentes operativos se colocan fuera del tanque de gasolina, lo que facilita la inspección, operación y reemplazo de componentes. más conveniente cuando se requiere servicio.
Para instalaciones expuestas a polvo, arena o contaminación extrema, la inspección periódica de las piezas mecánicas giratorias y Se recomiendan condiciones de lubricación.
La serie USRM6 utiliza un sistema de gas sellado a presión y no requiere inspección especial del gas en condiciones normales. condiciones de funcionamiento.
Antes de la operación, se debe verificar el manómetro. En condiciones normales, el indicador de presión debe permanecer dentro del área operativa verde. La presión de referencia es 0,14 MPa, manteniéndose la presión del gas por encima 0,135 MPa a 20°C en las condiciones de sellado especificadas.
La tasa de fuga de gas anual esperada es inferior al 0,1%, lo que respalda el rendimiento del sellado de gas a largo plazo.
El dispositivo de distribución de unidad principal en anillo Sf6 Gis Rmu de 22 kv se desarrolla con referencia a los requisitos de IEC 298, con un diseño Vida útil de más de 30 años en condiciones normales de funcionamiento.
El diseño del interruptor hermético ayuda a mantener el sellado del gas durante el período de servicio previsto, lo que reduce la necesidad de mantenimiento frecuente relacionado con el gas y ayuda a los clientes a controlar los costos operativos a largo plazo.
| Consideración clave | Usune RMU GIS SF6 22kV | RMU convencional |
| Aislamiento | Aislado con gas SF6 | Depende del diseño del equipo. |
| Detección de fallas | Indicación de falla local y remota opcional | A menudo depende más de la inspección manual |
| Escucha | Protección y comunicación digital disponibles | Puede requerir equipo de monitoreo separado |
| Seguridad | Indicación en vivo y enclavamiento eléctrico/magnético | Depende de la configuración |
| Mantenimiento | Sistema primario sellado con bajos requisitos de mantenimiento. | Los requisitos de mantenimiento varían |
| Tanque de gas | Tanque sellado de acero inoxidable | Depende de la construcción |
| Vida útil | Diseñado por más de 30 años en condiciones normales. | Depende del diseño y mantenimiento del producto. |
La aparamenta de unidad principal de anillo Usune 22kv Sf6 Gis Rmu es adecuada para redes de distribución industrial donde hay múltiples Los alimentadores necesitan conmutación confiable y localización rápida de fallas. Los indicadores de falla y los dispositivos de protección digital pueden ayudar Los equipos de mantenimiento identifican secciones anormales de manera más eficiente.
La RMU se puede configurar con funciones de protección y medición de microcomputadora para transformadores de distribución, proporcionando funciones de monitoreo, alarma y protección de corriente y voltaje dentro de la red de media tensión.
Para los clientes que desarrollan sistemas inteligentes de distribución de energía, la RMU puede conectar protección, medición, falla funciones de indicación y comunicación a un sistema de monitoreo central, que admite la identificación remota de fallas y Gestión de red más eficiente.
Un cliente utilizó el tablero de distribución de unidad principal en anillo Usune 22kv Sf6 Gis Rmu para una red en anillo industrial con múltiples alimentadores de entrada y salida. Durante la puesta en marcha, el cliente se centró en si los operadores podrían rápidamente identificar el alimentador afectado cuando se produjo una falla entre fases o entre fases y tierra. El indicador de fallo integrado proporcionó información de alarma local, lo que ayudó al personal de mantenimiento a delimitar la sección de fallas antes de llevar a cabo inspección en sitio.
Para una aplicación de distribución de transformador, el cliente seleccionó la RMU con protección de microcomputadora y dispositivo de control. El sistema proporcionó monitoreo digital de corriente y voltaje junto con protección y alarma. funciones. El cliente encontró esta configuración más conveniente para monitorear las condiciones de operación del transformador. que confiar únicamente en la protección de relé convencional.
Un cliente que requería monitoreo de distribución centralizado conectó la indicación de falla y la protección digital de la RMU funciones al centro de monitoreo. Cuando se generaba una señal de falla, la pantalla de monitoreo podía identificar el sección de falla correspondiente, lo que permite al equipo operativo determinar dónde se requirió la inspección de campo y mejorar la eficiencia en la resolución de problemas.
Para los clientes que operan la RMU en condiciones normales de servicio, el tanque de gas SF6 sellado reduce la necesidad de mantenimiento interno de rutina. Los clientes también valoran los componentes operativos mecánicos externos porque pueden ser inspeccionados o reemplazados más convenientemente cuando se requiere mantenimiento.
Zhejiang Usune Electric Co., Ltd. ha establecido sistemas de gestión de acuerdo con el Sistema de Gestión de Calidad ISO 9001, ISO Sistema de Gestión Ambiental 14001 y Sistema de Gestión de Seguridad y Salud en el Trabajo ISO 45001.
Para cumplir con los diferentes requisitos del mercado internacional, los productos de aparamenta de media tensión de Usune se han sometido a pruebas relevantes. Pruebas de tipo estándar IEC y GB, y los productos aplicables obtienen la certificación CE. Estos sistemas soportan consistente calidad de fabricación, pruebas de productos y cumplimiento técnico para proyectos de distribución de energía de media tensión.
Sí. La RMU puede equiparse con indicadores de fallas capaces de detectar fallas entre fases y entre fases y tierra. y proporcionar indicaciones de alarma locales.
Sí. Cuando está equipado con el sistema de comunicación y monitoreo correspondiente, la información de fallas se puede transmitir a un centro de monitoreo, donde se puede visualizar la sección afectada y la posición de la falla.
En condiciones normales de funcionamiento, el sistema sellado a presión no requiere una inspección de gas de rutina especial. el El manómetro debe revisarse antes de la operación y debe permanecer dentro del área verde en condiciones normales.
La serie USRM6 está diseñada para una vida útil de más de 30 años en condiciones normales de funcionamiento, con una tasa anual esperada de fuga de gas inferior al 0,1%.
Usune combina aislamiento sellado SF6, indicación de falla, indicación de parte viva, enclavamiento de seguridad, digital Protección y operación de bajo mantenimiento en una solución RMU de media tensión, lo que la hace adecuada para anillos modernos. Aplicaciones de red y distribución inteligente.
