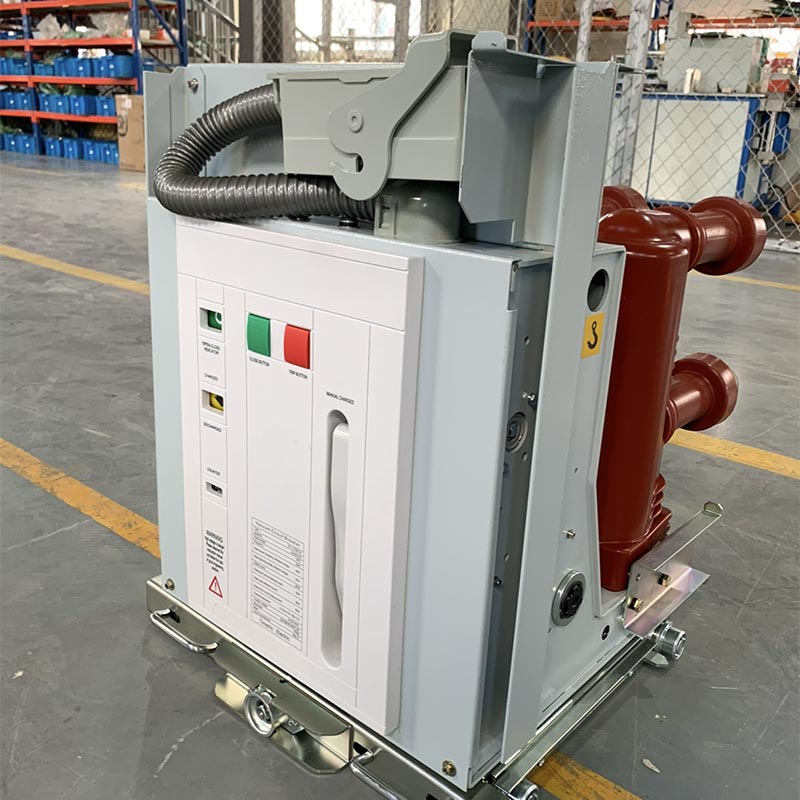

Discusión y análisis de problemas técnicos de aplicación del disyuntor de vacío de alta tensión.

La aplicación de ladisyuntor de vacío de alto voltajeen nuestro sistema de suministro de energía comenzó en 1978. Su peso liviano, estructura simple, larga vida útil y otras ventajas fueron rápidamente reconocidas por los técnicos, revisión y operación del departamento de energía. La calidad de los primeros disyuntores de vacío de alto voltaje domésticos no es lo suficientemente estable, el voltaje en carga es alto en el proceso de operación y hay un fenómeno de fuga en algunas cámaras de extinción de arco al vacío.

1. El status quo del disyuntor de vacío de alto voltaje chino

La aplicación del disyuntor de vacío de alto voltaje en nuestro sistema de suministro de energía comenzó en 1978. Su peso liviano, estructura simple, larga vida útil y otras ventajas fueron rápidamente reconocidas por el departamento de operación, revisión y técnicos del departamento de energía. La calidad de los primeros disyuntores de vacío de alto voltaje domésticos no es lo suficientemente estable, el voltaje en carga es alto en el proceso de operación y hay un fenómeno de fuga en algunas cámaras de extinción de arco al vacío. En el momento de la Conferencia de promoción de aplicaciones de interruptores de vacío de Tianjin en 1992, la tecnología de fabricación de interruptores de vacío había entrado a la vanguardia del mismo tipo de productos en la misma industria en el mundo, lo que se ha convertido en un nuevo punto de inflexión histórico en la aplicación y la tecnología de fabricación de interruptores de vacío de alto voltaje en China.

2. Fuga de aire en la cámara de extinción de arco al vacío.

La nueva generación dedisyuntor de vacío de alto voltajeGeneralmente utiliza el principio de extinción de arco de campo magnético longitudinal y material de contacto de cobre y cromo, su propósito es reducir la pérdida por quemadura de contacto y mejorar la vida útil eléctrica. Si la concentricidad de la varilla conductora no se ajusta correctamente, la resistencia del sellado de la línea longitudinal de gas, cerámica, tala y metal no será lo suficientemente estable, lo que provocará fugas de aire en la cámara de extinción del arco al vacío.

La mayoría de los fuelles de la cámara de extinción de arco al vacío están formados por presión de aceite de acero inoxidable de 0,15 mm. El nivel de contaminación, la humedad y la niebla salina del entorno de aplicación del disyuntor de vacío HV no son adecuados. Los gases nocivos y la condensación provocan una corrosión irregular en los fuelles, lo que provoca fugas de aire en los fuelles, placas de cubierta y superficies de sellado.

Es una medida importante ajustar la concentricidad del disyuntor de vacío HV y elegir el entorno adecuado para su uso y almacenamiento.

3. Elija razonablemente la vida eléctrica del disyuntor de vacío de alto voltaje

La vida eléctrica del disyuntor de vacío de alto voltaje se refiere al número de cortes de plena capacidad estipulados en las condiciones técnicas del equipo y la prueba de tipo real. Los contactos del disyuntor de vacío de alto voltaje no se pueden reparar ni reemplazar en la aplicación, por lo que es necesario exigir que el disyuntor de vacío de alto voltaje tenga una vida eléctrica suficientemente alta.

En la cámara de extinción de arco al vacío de nueva generación se utiliza un electrodo de campo magnético longitudinal y un material de contacto de cobre y cromo. El electrodo de campo magnético longitudinal reduce el voltaje del arco (energía del arco) bajo la corriente de ruptura del cortocircuito y hace que el arco se distribuya uniformemente en la superficie de contacto. El material de contacto de cobre-cromo reduce la pérdida por quemado de contacto por unidad de energía del arco. La combinación orgánica de estos dos hace que la vida eléctrica del disyuntor de vacío de alto voltaje tenga una gran mejora. En la actualidad, el rendimiento de la capacidad de apertura y cierre del disyuntor de vacío de alto voltaje es relativamente alto y estable.

La vida eléctrica de los primeros disyuntores de vacío de alto voltaje era solo 30 veces mayor en nuestro país, la operación más larga tiene más de 20 años. Sin embargo, el disyuntor de vacío de alto voltaje no se ha encontrado en el sistema de energía debido al problema de vida eléctrica de la corriente de apertura de cortocircuito y se retira, y no se encontró que debido a que la vida eléctrica de la corriente de apertura de cortocircuito es corta, causa accidentes. Esto demuestra completamente que estos disyuntores de vacío de alto voltaje básicamente pueden cumplir con los requisitos del sistema de energía para la vida eléctrica de la corriente de interrupción de cortocircuito. Por lo tanto, la vida eléctrica de la corriente de interrupción del cortocircuito del disyuntor de vacío de alto voltaje no es cuanto mayor sea mejor.

4 Preste atención al ajuste de parámetros mecánicos del disyuntor de vacío HV

El disyuntor de vacío de alto voltaje tiene muchos parámetros mecánicos, como velocidad de cierre, velocidad de apertura, recorrido del contacto, tiempo de rebote de cierre de contacto, amplitud de rebote de apertura de contacto, etc. Estos parámetros mecánicos están configurados para garantizar el rendimiento técnico del disyuntor de vacío de alto voltaje.

La vida mecánica del disyuntor de vacío de alto voltaje de China es generalmente de 10000 ~ 20000, el trabajo de investigación está mejorando la vida mecánica a 30000 ~ 40000 veces, el mecanismo de operación electromagnético es de estructura simple, rendimiento confiable, ajuste y mantenimiento convenientes, personal de operación acostumbrado al uso y mantenimiento y ampliamente utilizado; Algunos lugares también están acostumbrados al uso de mecanismos de accionamiento por resorte eléctrico. El mecanismo de operación es la parte más compleja de la estructura mecánica del disyuntor de vacío HV con el mayor requisito de precisión. Las condiciones de producción de la mayoría de los fabricantes dificultan el cumplimiento de los requisitos de precisión del mecanizado.

Para garantizar la confiabilidad del disyuntor de vacío de alto voltaje, la estructura del empaque en el disyuntor de vacío de alto voltaje, el mecanismo de operación y el cuerpo principal del disyuntor, los dos mecanismos ShengChanCao concentrados y separados de las fábricas tienen mejores condiciones de producción, luego el eje de salida en el disyuntor, por lo que la configuración razonable de los parámetros mecánicos está directamente relacionada con el rendimiento técnico y la vida mecánica del disyuntor de vacío de alto voltaje. Ajuste ideal de parámetros mecánicos, muy crucial para el rendimiento mecánico del disyuntor de vacío de alto voltaje. La característica del amortiguador satisfecha debe ser el momento en que las partes móviles entran en contacto con el amortiguador y el amortiguador proporciona una pequeña fuerza de reacción. Con el aumento de la distancia del amortiguador, la característica del amortiguador se vuelve más pronunciada rápidamente y la energía de separación se absorbe tanto como sea posible, para lograr el propósito de limitar el rebote del disparo y el disparo.

5 Mejorar la confiabilidad de funcionamiento del disyuntor de vacío HV

Los problemas de calidad de los materiales, componentes y componentes estándar nacionales, así como los conceptos tradicionales de diseño de productos, hacen que su confiabilidad mecánica y su vida útil no sean ideales.

(1) comprender la estructura básica del disyuntor de vacío, familiarizarse con sus indicadores de rendimiento técnico, elección razonable de condiciones de uso, contacto cercano con la información de fabricación, aplicación precisa de las funciones técnicas avanzadas del disyuntor de vacío de alto voltaje;

(2) Hacer un buen trabajo en la depuración de parámetros mecánicos del disyuntor de vacío HV, requisitos estrictos de índice de parámetros mecánicos, para garantizar su función básica;

(3) Estandarizar la gestión y el almacenamiento de repuestos y garantizar la coherencia, universalidad y confiabilidad de los índices de desempeño técnico y la calidad de los repuestos;

(4) Realizar registros de operación y análisis de accidentes del disyuntor de vacío HV, resumir la experiencia, cooperar con el departamento de fabricación y mejorar continuamente la naturaleza avanzada, confiabilidad y economía del disyuntor de vacío.

6 Aumento de temperatura del disyuntor de vacío HV

La resistencia del circuito del disyuntor de vacío de alto voltaje es la principal fuente de calor que afecta el aumento de temperatura, y la resistencia del circuito de la cámara de extinción de arco generalmente representa más del 50 de la resistencia del circuito del disyuntor de vacío de alto voltaje. La resistencia de contacto del espacio de contacto es el componente principal de la resistencia del bucle de la cámara de extinción de arco al vacío, porque el sistema de contacto está sellado en la cámara de extinción de arco al vacío y el calor generado solo puede disiparse hacia el exterior a través de la varilla conductora dinámica y estática.

El extremo estático de la cámara de extinción de arco al vacío está conectado directamente con el soporte estático y el extremo móvil está conectado con el soporte móvil a través del clip conductor y la conexión blanda. Aunque el movimiento ascendente del extremo móvil favorece la disipación de calor del extremo móvil, el mayor aumento de temperatura del disyuntor de vacío HV se concentra principalmente en la parte solapada de la varilla conductora móvil y el clip conductor debido a los muchos enlaces y la larga trayectoria de conducción térmica del extremo móvil. En la aplicación práctica, el uso eficaz de los componentes en el extremo estático que favorecen la disipación de calor, fuerzan la exportación del calor del espacio de contacto desde el extremo estático y dividen el calor del extremo móvil, es una medida eficaz para resolver el problema del aumento de temperatura elevada del disyuntor de vacío HV.

Las características superiores de aplicación técnica del disyuntor de vacío de alto voltaje han sido ampliamente reconocidas en los departamentos de energía. Los problemas relacionados se pueden utilizar como referencia en el trabajo práctico. Para aprovechar al máximo y aprovechar mejor la ventaja técnica del disyuntor de vacío de alto voltaje, es muy beneficioso mejorar el nivel general de equipamiento de la red eléctrica rural.
