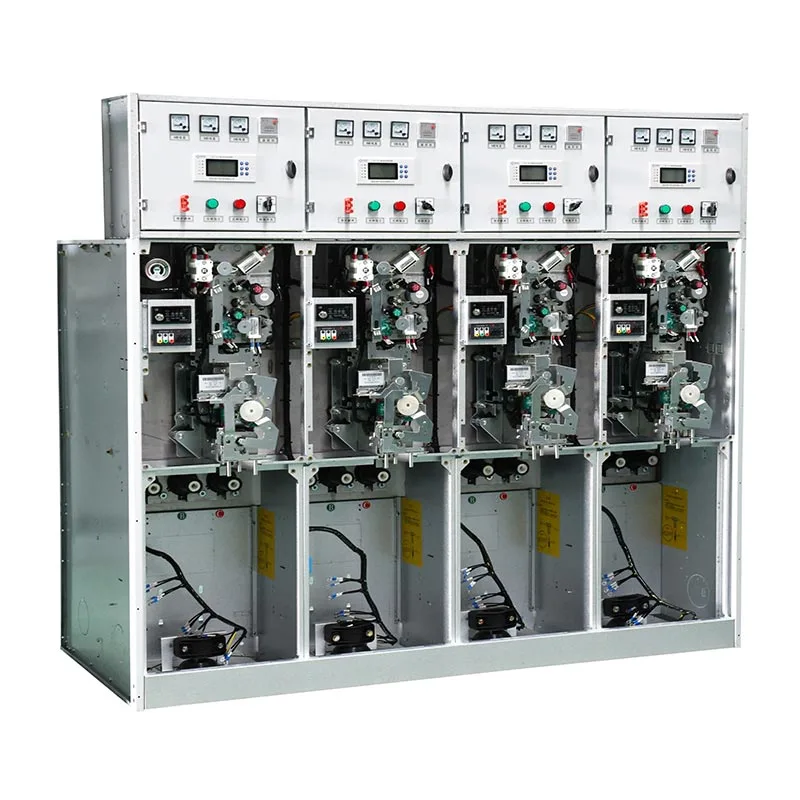

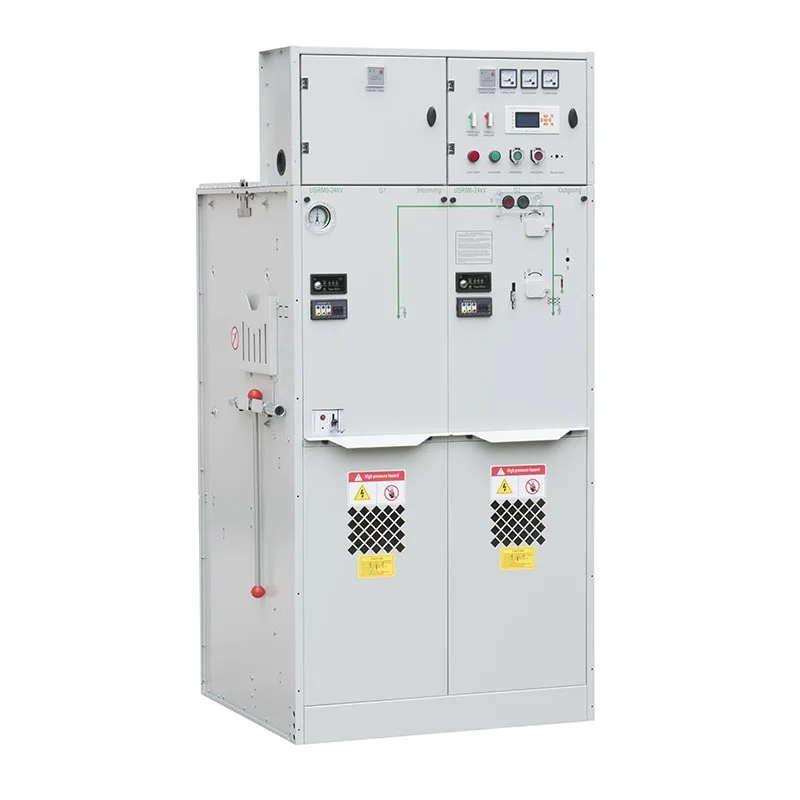

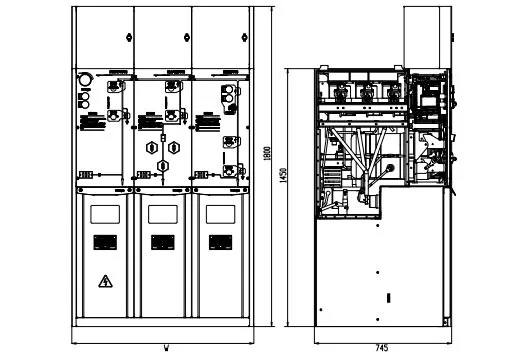

Con un circuito primario completamente aislado y cerrado, tanque de gas de acero inoxidable IP67, sistema de barras colectoras expandibles y Mecanismo de operación confiable, el tablero de distribución aislado en gas Usune 630A es adecuado para plantas industriales, transformadores subestaciones, redes principales de anillo, instalaciones comerciales y proyectos de infraestructura donde la instalación compacta, la seguridad y la confiabilidad a largo plazo son importantes.
Diferentes proyectos de distribución de energía requieren diferentes funciones de conmutación, protección y medición. El USRM6 La serie permite combinar módulos C, F, V, M y PT según el diseño de red real. Hasta seis estándar Las unidades funcionales se pueden integrar en un tanque de gas aislante SF6, mientras que las unidades ampliables se pueden conectar a través de Conectores de barra colectora completamente aislados y cerrados.
La configuración 630A está diseñada para sistemas de distribución de media tensión que requieren mayor capacidad de transporte de corriente. capacidad. Se puede configurar para alimentadores de entrada y salida, conexiones de transformadores, redes en anillo y otros. arreglos de distribución de acuerdo al sistema eléctrico del cliente.
La barra colectora principal y los componentes de conmutación primarios están encerrados dentro de un tanque de gas soldado de acero inoxidable con IP67. protección. Esta estructura ayuda a aislar los componentes eléctricos internos del polvo, la entrada de agua, la condensación y otras influencias ambientales externas, lo que hace que el cuadro sea adecuado para entornos de instalación exigentes.
El circuito primario está encerrado dentro del tanque de gasolina y conectado a circuitos externos a través de casquillos aislados. y conectores separables completamente aislados, lo que reduce la exposición directa a componentes energizados. El sistema también Incorpora un dispositivo de alivio de presión, un canal de descarga de presión y un sistema de enclavamiento mecánico para ayudar a reducir riesgos operativos y evitar operaciones de conmutación incorrectas.
Usune desarrolla y diseña de forma independiente el mecanismo operativo de resorte para la serie USRM6. El mecanismo es controlado a través de procesos de diseño, fabricación y puesta en servicio para mejorar la consistencia mecánica, Estabilidad operativa y confiabilidad a largo plazo.
La unidad C está diseñada para conmutación de carga y control de distribución. Es adecuado para alimentador entrante y saliente. aplicaciones y sistemas de red en anillo donde se requiere una conmutación de carga confiable.
La unidad F combina un interruptor de carga con fusibles para proporcionar funciones de conmutación y protección. es particularmente Adecuado para aplicaciones de alimentadores de transformadores que requieren equipos de protección compactos.
La unidad V utiliza un disyuntor para aplicaciones que requieren funciones integrales de conmutación y protección. es Adecuado para alimentadores y puntos de distribución donde la interrupción del circuito y la coordinación de protección son importantes.
La unidad M proporciona una configuración dedicada para los requisitos de medición y medición eléctrica. puede ser Integrado con otros módulos funcionales para crear un sistema completo de distribución de media tensión.
La unidad PT está diseñada para medir la tensión de la barra colectora y los requisitos de monitoreo relacionados. Se puede combinar con otros módulos según el diseño del sistema eléctrico.
| No. | Elementos | Unidad | Unidad de interruptor de carga | unidad combinada | Unidad de disyuntor |
| 1 | Tensión nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frecuencia nominal | Hz | 50 | 50 | 50 |
| 3 | Corriente nominal | A | 630 | 125 (depende de la corriente del fusible) | 630 |
| 4 | Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: entre fases, tierra. | kV | 42/65 | 42/65 | 42/65 |
| Nivel de aislamiento nominal: 1 min Tensión soportada de frecuencia: distancia de aislamiento | kV | 48/79 | 48/79 | 48/79 | |
| Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: circuito auxiliar y de control. | kV | 2/2 | 2/2 | 2/2 | |
| Nivel de aislamiento nominal‑Tensión soportada de impulso de iluminación‑Interfase, tierra | kV | 75/125 | 75/125 | 75/125 | |
| Nivel de aislamiento nominal: tensión soportada de impulso de iluminación: distancia de aislamiento | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corriente nominal soportada en cortocircuito | ka/s | 25/4 | —— | 25/4 |
| 6 | Corriente nominal máxima soportada | ka | 63 | —— | 63 |
| 7 | Corriente nominal de cierre de cortocircuito | ka | 63 | Limitado por fusible HV | 63 |
| 8 | Corriente nominal de corte en cortocircuito | ka | —— | Limitado por fusible HV | 25/25 |
| 9 | Corriente de transmisión nominal | A | —— | 1700/1400 | —— |
| 10 | Corriente nominal de corte de carga activa | A | 630 | —— | —— |
| 11 | Corriente de ruptura nominal en circuito cerrado | A | 630 | —— | 630 |
| 12 | Interruptor mecánico de carga de vida/CB | Veces | 10000 | 10000 | 20000 |
| Interruptor mecánico de aislamiento/tierra | Veces | 5000 | 5000 | 5000 | |
| 13 | Resistencia del circuito | µΩ | ≤150 | —— | ≤150 |
| 14 | Presión de carga nominal (presión manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasa de fuga relativa anual de gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado de protección IP‑Armario | IP4X | IP4X | IP4X | |
| Grado de protección IP‑Depósito de gas | IP67 | IP67 | IP67 |
La principal ventaja de la serie USRM6 es su capacidad de adaptarse a diferentes estructuras de redes de distribución. Clientes Puede usar unidades C para conmutación de carga, unidades F para protección de transformadores, unidades V donde la protección del disyuntor es requerido, y unidades M o PT cuando se necesitan medición y medición de voltaje.
Para aplicaciones de red principal en anillo, se pueden combinar diferentes módulos para formar un gabinete principal en anillo. Cuando la futura expansión Si se requiere, los conectores de barra colectora completamente aislados y cerrados permiten conectar unidades adicionales sin cambiar el Plataforma básica de aparamenta.
El tanque de gas de acero inoxidable proporciona protección IP67, lo que ayuda a evitar que entre polvo y agua al primario. compartimiento del equipo. La estructura cerrada también proporciona protección breve contra inundaciones y condensación.
Este diseño es valioso para plantas industriales, subestaciones subterráneas y otros lugares donde la humedad, el polvo o La contaminación ambiental podría afectar a los equipos eléctricos convencionales.
| Consideración clave | Tablero aislado en gas Usune 630A | Aparamenta convencional aislada en aire |
| Circuito primario | Completamente cerrado en tanque de gasolina. | Más expuesto al entorno circundante. |
| Protección | Tanque de gasolina IP67 | Más dependiente de las condiciones de instalación. |
| Configuración | Combinación modular C/F/V/M/PT | Configuración de gabinete generalmente fija |
| Expansión | Conexión de barra colectora aislada expandible | Puede requerir espacio de instalación adicional |
| Instalación | Estructura compacta | Generalmente requiere mayor espacio libre |
| Adaptabilidad ambiental | Influencia reducida del polvo y la humedad. | Más dependiente de las condiciones del entorno. |
| Seguridad | Circuito primario cerrado y enclavamiento mecánico. | La protección depende de la estructura del equipo. |
Para fábricas con múltiples conexiones de alimentadores y transformadores, los clientes pueden combinar unidades C, F y V según diferentes funciones del circuito. La estructura modular simplifica la configuración del sistema mientras que el primario cerrado El circuito admite un funcionamiento fiable en entornos industriales.
Cuando el espacio de instalación es limitado, la estructura compacta con aislamiento de gas permite conmutación, protección y medición. funciones que se integrarán en un espacio más pequeño. Se pueden agregar unidades M y PT cuando el proyecto requiera dedicado Funciones de medición.

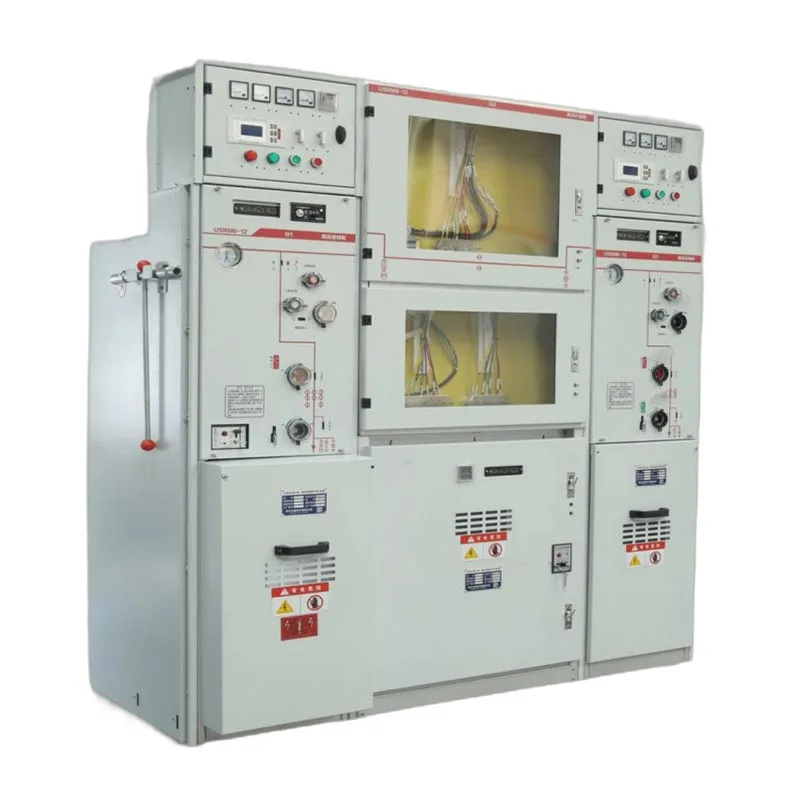

Para aplicaciones de red en anillo, se pueden combinar múltiples módulos funcionales para formar un gabinete principal en anillo. el El sistema de barras expandibles proporciona flexibilidad adicional cuando la red de distribución requiere una expansión futura.
Un cliente fabricante seleccionó el tablero de distribución aislado en gas Usune 630A para una actualización de distribución de media tensión. el Cliente enfocado en instalación compacta, operación confiable y expansión futura. Después de la aplicación, el cliente Apreciamos la configuración modular C/F/V/M/PT, que simplificó la integración del sistema y mejoró el espacio. utilización.
Para un proyecto de distribución principal en anillo, el cliente necesitaba funciones de conmutación y protección flexibles. El USRM6 La serie cumplió con los requisitos mediante combinaciones de módulos ampliables y conexiones de barras aisladas. el cliente reconoció su funcionamiento estable, diseño compacto y conveniente capacidad de expansión del sistema.
Un cliente que opera en un ambiente de alta humedad seleccionó el tablero de distribución con aislamiento de gas Usune debido a su IP67. Diseño de tanque de gas cerrado. El cliente valoró la protección mejorada contra la humedad, la condensación y las influencias externas. contaminación, lo que ayuda a reducir los requisitos de mantenimiento.
Zhejiang Usune Electric Co., Ltd. ha establecido sistemas de gestión de acuerdo con el Sistema de Gestión de Calidad ISO 9001, ISO Sistema de Gestión Ambiental 14001 y Sistema de Gestión de Seguridad y Salud en el Trabajo ISO 45001.
Para cumplir con los diferentes requisitos del mercado internacional, los productos de aparamenta de media tensión de Usune se han sometido a pruebas relevantes. Pruebas de tipo estándar IEC y GB, y los productos aplicables obtienen la certificación CE. Estas certificaciones y calidad Los sistemas de gestión respaldan una calidad de fabricación constante y proporcionan documentación a los clientes durante las fases técnicas. evaluación y adquisición de proyectos.
Zhejiang Usune Electric Co., Ltd. Combina un diseño de aparamenta modular, aislamiento de gas IP67 completamente cerrado, flexibilidad configuraciones funcionales y gestión de calidad para proporcionar soluciones confiables de distribución de media tensión.
Para los clientes que compran un tablero eléctrico aislado en gas 630A, Usune puede proporcionar configuraciones adecuadas según funciones de conmutación, requisitos de protección, necesidades de medición, disposición de barras e instalación condiciones. Esto permite a los clientes construir un sistema de aparamenta compacto y flexible en función de su potencia real. requisitos de distribución.
630A se refiere a la configuración de corriente nominal del tablero. La corriente de funcionamiento real, el nivel de voltaje y La configuración eléctrica debe seleccionarse de acuerdo con el sistema de distribución y el proyecto del cliente. requisitos.
El sistema admite C Unidad de interruptor de corte de carga, F Unidad de combinación de interruptor de corte de carga + fusible, V Unidad de interruptor de circuito, M Unidad de medición y unidad PT de barra colectora PT. Estos módulos se pueden combinar según la distribución de energía requerida. funciones.
Se pueden formar hasta seis unidades de módulos estándar dentro de un tanque de gas aislante SF6. También se ofrecen configuraciones ampliables. Disponible a través de conectores de barra colectora completamente aislados y cerrados.
El tanque de gas tiene un grado de protección IP67, lo que ayuda a proteger el circuito primario del polvo, la entrada de agua, condiciones de condensación e inundaciones de corta duración.
