Con la mejora continua de las redes eléctricas urbanas, la nueva generación de energía y los sistemas de suministro de energía industrial, las aparamentas de media tensión compactas, inteligentes y de bajo mantenimiento se han convertido en un equipo central indispensable para la ingeniería de distribución de energía. ElUnidad principal de anillo con disyuntor, representada por la unidad principal de anillo aislada en aire SF6 serie XGN15, ha reemplazado gradualmente a los aparatos de distribución voluminosos tradicionales debido a su tamaño reducido, rendimiento estable y gran escalabilidad. Este blog toma los productos fabricados porZhejiang Usune Electric Co., Ltd.Como núcleo, presenta de manera integral las características del producto, los parámetros técnicos completos, la estructura interna, las especificaciones operativas, los escenarios de aplicación y los servicios de soporte.

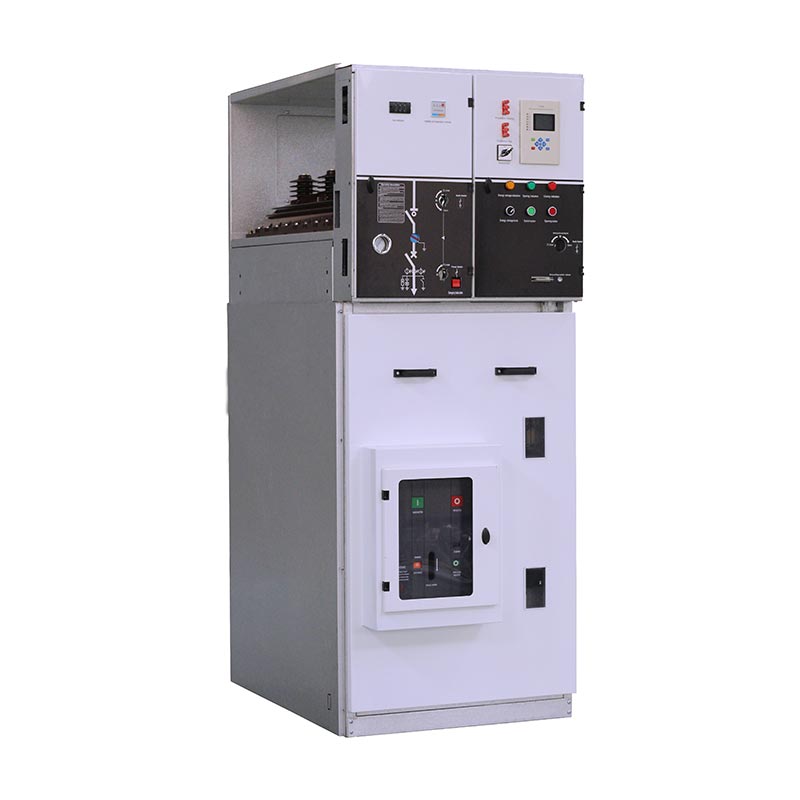

El Unidad principal de anillo con disyuntores una aparamenta modular con envolvente metálica especialmente desarrollada para sistemas de distribución de energía de media tensión de 12 kV a 36 kV. Al adoptar un interruptor de carga de hexafluoruro de azufre SF6 avanzado y tecnología de aislamiento de aire, integra funciones de interrupción de circuito, protección, monitoreo y enclavamiento en un solo gabinete. Desarrollado y producido de forma independiente porZhejiang Usune Electric Co., Ltd., el producto de la serie XGN15 presenta un diseño compacto, operación flexible y enclavamiento mecánico confiable.
A diferencia de los gabinetes de distribución convencionales, esta unidad principal en anillo está diseñada para la automatización de la distribución de energía. Reduce en gran medida la dificultad de la construcción en el sitio y el mantenimiento posterior, y es adecuado para varios espacios de instalación estrechos. Con el respaldo del sistema completo de investigación y desarrollo, producción y prueba de la compañía, cada eslabón de producción cumple estrictamente con los estándares internacionales, lo que garantiza un funcionamiento estable a largo plazo de los productos en entornos complejos de distribución de energía. Se ha promovido ampliamente en la renovación de redes eléctricas urbanas y rurales, el suministro de energía industrial y civil, nuevas energías y otros campos en el país y en el extranjero.
La unidad principal del anillo con disyuntorse destaca en el mercado de aparamenta de media tensión con múltiples puntos fuertes. Combinado con tecnología de I+D independiente y diseño optimizado, sus principales ventajas se resumen a continuación:
•Configuración diversificada del interruptor principal: Equipado con un interruptor de carga SF6 de producción propia como estándar, que tiene una larga vida útil, operación estable y bajo costo de mantenimiento. Los usuarios también pueden optar por instalar disyuntores de vacío para mejorar la capacidad de corte y el nivel de protección de seguridad, adaptándose a las diferentes demandas de distribución de energía.
•Operación dual y actualización inteligente: admite modos de operación manual y eléctrica para satisfacer diversos hábitos de operación en el sitio. Se puede combinar con dispositivos FTU y RTU para realizar control remoto, señalización remota, medición remota y ajuste remoto, cumpliendo plenamente con los requisitos de los "cuatro remotos" de la automatización de la distribución y realizando una gestión inteligente de la red.
•Tecnología avanzada de monitoreo y protección: sensores y relés de protección incorporados de alta precisión, que pueden monitorear el estado operativo del equipo en tiempo real, responder rápidamente a fallas y proteger eficazmente la seguridad de los sistemas de distribución de energía y los operadores.
•Estructura liviana y expandible: Adopta un esquema de ensamblaje optimizado, que es conveniente para el transporte, elevación e instalación. El diseño modular admite la combinación libre y la posterior expansión de la capacidad, haciendo frente de manera flexible a la cambiante demanda de energía del mercado.
•Alta seguridad y tamaño compacto: estructura de aislamiento de aire + dispositivo de bloqueo mecánico confiable, que previene eficazmente el mal funcionamiento. El tamaño pequeño del gabinete ahorra espacio, que es el equipo preferido para subestaciones y salas de distribución con espacio limitado.
Para garantizar el funcionamiento estable y seguro delUnidad principal de anillo con disyuntor,el equipo tiene requisitos claros para el entorno operativo. Todos los productos se prueban de acuerdo con los siguientes estándares:
1.Altitud máxima: ≤1000m
2.Rango de temperatura ambiente: -35 ℃ ~ 45 ℃, la diferencia máxima de temperatura no deberá exceder los 25 ℃
3.Estándar de humedad: Humedad relativa diaria promedio ≤95%; Humedad relativa mensual promedio ≤90%
4.Resistencia sísmica: Adáptese a una intensidad sísmica de 8 grados o menos
5.Requisitos del sitio: Sin vibraciones severas, impactos, fuego abierto, corrosión química ni riesgos de explosión.
Confirme el entorno en el sitio antes de la instalación para extender la vida útil del equipo y evitar fallas operativas.
La siguiente tabla enumera todos los parámetros técnicos estándar de la serie XGN15.Unidad principal de anillo con disyuntor, que cubre tres niveles de voltaje principales de 12 kV, 24 kV y 36 kV, para su referencia de diseño de ingeniería y adquisiciones:
| S/N | Nombre | Unidad | 12kV | 24kV | 36kV |
| 1 | Tensión nominal | kV | 12 | 24 | 36 |
| 2 | Corriente nominal | A | 630 | 630 | 630 |
| 3 | Corriente de ruptura nominal en bucle cerrado | A | 630 | 630 | 630 |
| 4 | Clasificado en corriente de ruptura de carga | A | 630 | 630 | 630 |
| 5 | Corriente nominal soportada de corta duración | ka | 16 | 16 | 16 |
| 6 | Corriente nominal máxima soportada | ka | 40 | 40 | 40 |
| 7 | Corriente nominal de cierre de cortocircuito | ka | 40 | 40 | 40 |
| 8 | Tensión soportada a frecuencia industrial nominal (Fase a fase y fase a tierra) | kV | 28 | 50 | 70 |
| 9 | Tensión soportada a frecuencia industrial nominal (a través de la distancia de aislamiento) | kV | 32 | 60 | 80 |
| 10 | Tensión nominal soportada por rayos (Fase a fase y fase a tierra) | kV | 75 | 125 | 170 |
| 11 | Tensión nominal soportada por rayos (a través de la distancia de aislamiento) | kV | 85 | 145 | 195 |
| 12 | Corriente de transferencia nominal | A | 630 | 630 | 630 |
| 13 | Resistencia mecánica | operaciones | M1 1000 | M1 1000 | M1 1000 |
| 14 | Resistencia eléctrica | operaciones | E1 | E1 | E1 |
| 15 | Presión del gas SF6 (20 ℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Tasa de fuga anual | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Grado de protección del recinto | / | IP3X | IP3X | IP3X |
ElUnidad principal de anillo con disyuntoradmite múltiples tipos de gabinetes y configuración de componentes flexible. Los diferentes cuerpos de gabinete tienen estándares de tamaño correspondientes para sistemas de 12 kV, 24 kV y 36 kV, como se muestra en la siguiente tabla:
| No. | Tipo de interruptor | Configuración opcional | 12kV Dimensiones (Ancho×Pr×Al, mm) | 24 kV Dimensiones (Ancho×Pr×Al, mm) | 36kV Dimensiones (Ancho×Pr×Al, mm) |
| 1 | Panel LBS entrante/saliente | Seccionador de carga, seccionador de tierra, barra colectora principal | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Panel de protección del transformador | Seccionador de carga, seccionador de tierra, fusible, barra colectora principal | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Panel de medición | Transformador, fusible, barra colectora principal | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Panel saliente CB | Disyuntor, Transformador de corriente, Seccionador de carga, Seccionador de tierra, Protección de relé, Barra colectora principal | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB Saliente con Panel de Medición | Disyuntor, Transformador de corriente, Transformador, Interruptor de carga, Seccionador de tierra, Protección de relé, Barra colectora principal | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Estructura general del gabinete
el gabinete deUnidad principal de anillo con disyuntorEstá dividido en unidades independientes superior e inferior, con partición transparente y gran seguridad:
1.Sala de barras colectoras: Ubicada en la parte superior del gabinete, la barra colectora principal recorre todo el grupo de aparamenta para realizar la transmisión de energía entre gabinetes.
2.Sala de interruptores principal: Equipada con un interruptor de carga SF6 encapsulado en resina epoxi, con un orificio de observación y un medidor de densidad de gas SF6 opcional.
3.Sala de cables: Amplio espacio para cableado de cables, que puede equiparse con pararrayos, transformador de corriente y otros accesorios. La placa inferior y la puerta del gabinete son desmontables para facilitar la instalación de los cables.
4.Mecanismo operativo y sala de control de bajo voltaje: Equipado con enclavamiento mecánico, indicador de posición, contactos auxiliares, bobina de disparo y otros componentes, que admiten varios bucles de control e instrumentos de medición.

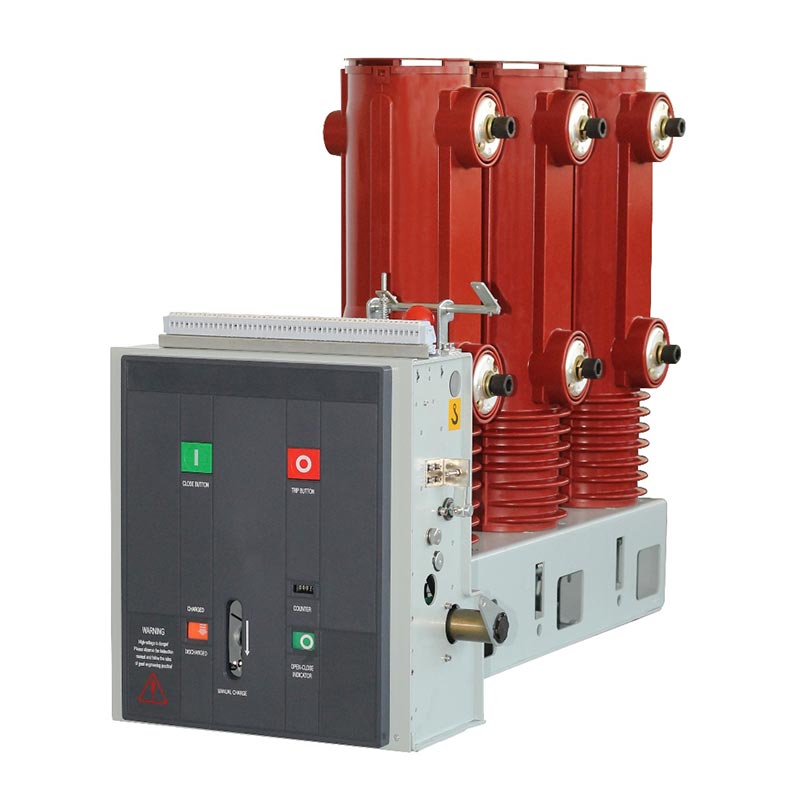

La unidad principal del anillo del módulo XGN15 V está compuesta por un disyuntor de vacío, un disyuntor de SF6, un mecanismo de enclavamiento y un seccionador de puesta a tierra. Los métodos de instalación son fijo frontal y fijo lateral. El disyuntor y el interruptor de carga se pueden enclavar para evitar un mal funcionamiento.
6.2 Dos tipos de mecanismos operativos
•Tipo K (Mecanismo de resorte único de doble función): El interruptor de carga se opera mediante palanca o motor de forma independiente; El seccionador de tierra es accionado por un resorte de compresión y accionado por una palanca separada.
•Tipo A (Mecanismo de doble resorte de doble función): El interruptor de carga adopta almacenamiento de energía de resorte, palanca de soporte, motor o disparo por botón. El seccionador de tierra se acciona mediante una palanca independiente accionada por resorte.
todas las operaciones delUnidad principal de anillo con disyuntordebe realizarse con la puerta del armario cerrada. Los operadores deben seguir el proceso estandarizado:
7.1 Operación de encendido
1. Confirme que la puerta del gabinete esté completamente cerrada, inserte la manija de operación en el orificio superior y gírela 180 ° en sentido antihorario hasta que se escuche el sonido de separación del freno y se desconecte el seccionador de tierra.
2. Inserte la manija en el orificio inferior y gírela 180° en el sentido de las agujas del reloj hasta que se escuche el sonido de cierre. El indicador está en la posición de trabajo y se completa la operación de encendido.
7.2 Operación de apagado
1. Inserte el mango en el orificio inferior y gírelo 180° en sentido antihorario para cortar la energía; si está equipado con un botón, presione directamente el botón de viaje.
2.Verifique que la pantalla en vivo esté completamente apagada para confirmar que la sala de cable no tiene energía. Insertar la manija en el orificio superior y girar 180° en el sentido de las agujas del reloj para cerrar el seccionador de tierra. La puerta del gabinete se desbloquea y se completa la operación de apagado.
Nota: Verifique el manómetro SF6 antes de cada operación de conmutación para garantizar que el equipo funcione dentro del rango de presión normal.
8.1 Transporte y almacenamiento
•Cuando el gabinete está fijado en la placa inferior, puede transportarse con una carretilla elevadora; en caso contrario utilizar elevación integral. El equipo debe mantenerse vertical durante el transporte y no debe volcarse.
•El cuadro no se almacenará al aire libre durante mucho tiempo para evitar la humedad, el polvo y la corrosión.
8.2 Reglas de mantenimiento
1.El equipo no requiere mantenimiento dentro de los 3 años en condiciones normales de funcionamiento y el mecanismo de funcionamiento del resorte no necesita lubricación.
2.El ciclo de mantenimiento regular es de 1 año. Los contenidos de mantenimiento incluyen apretar todos los conectores eléctricos, aspirar e inspeccionar los componentes internos.
3.Realice pruebas de cierre y apertura de todos los interruptores y seccionadores de tierra con regularidad, y pruebe el circuito eléctrico para garantizar un funcionamiento flexible.
4.Inspeccionar y depurar los dispositivos de protección de relés antes de ponerlos en funcionamiento.
9.1 Documentos adjuntos y accesorios
Cada conjunto deUnidad principal de anillo con disyuntorSe entrega con materiales completos: certificado de producto, manual de operación, planos de diseño de ingeniería y un juego de manija de operación especial.
9.2 Información de pedido requerida
Los clientes deben proporcionar la siguiente información al realizar pedidos: diagrama de cableado del circuito principal, plan de instalación del tablero, modelo de componente, esquema del circuito auxiliar y otros requisitos técnicos especiales, para garantizar que los productos se personalicen con precisión.
