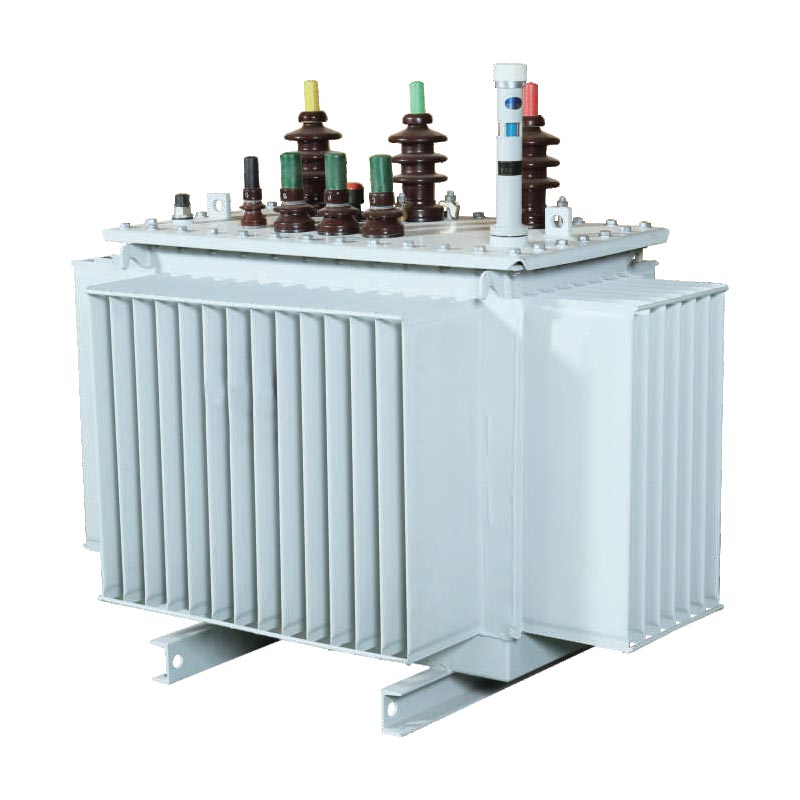

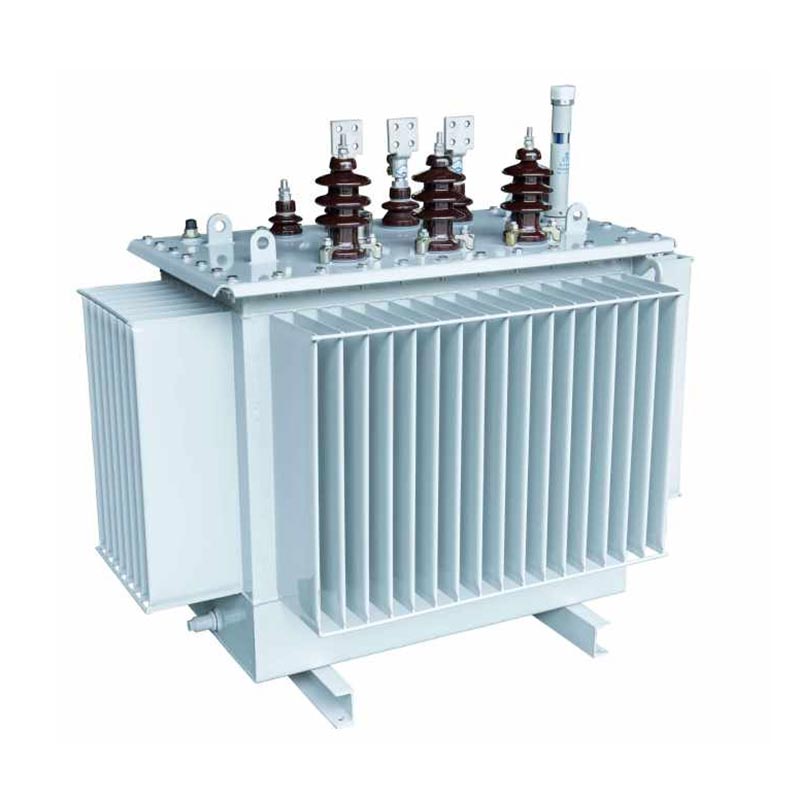

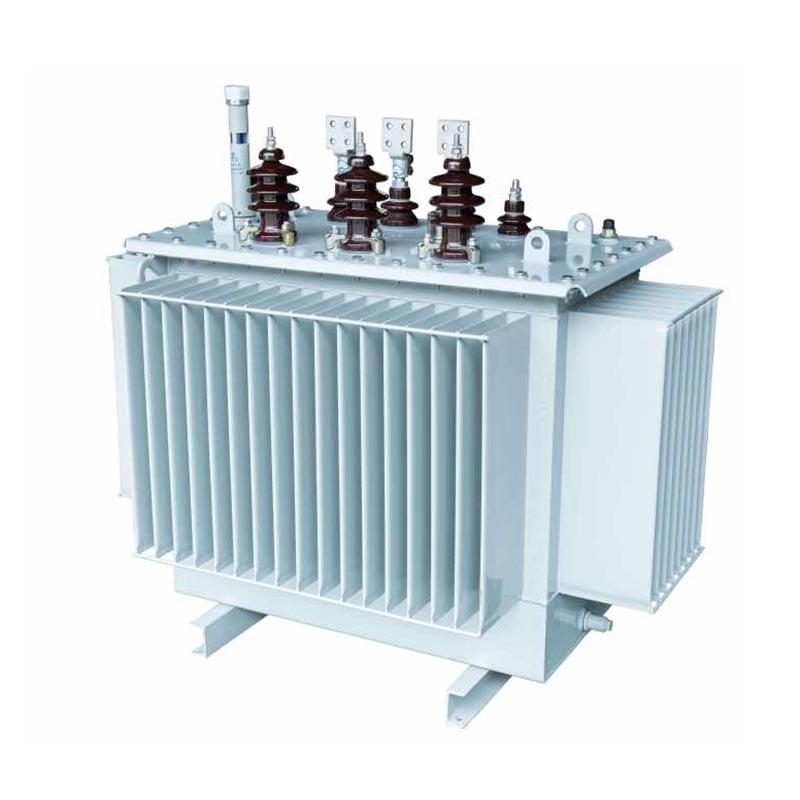

Transformador de distribución Onan trifásico

El transformador de distribución Onan trifásico (ONAN) de USUNE es desarrollado y fabricado de forma independiente por USUNE, una Fabricante profesional que integra I + D, producción y ventas. Está diseñado específicamente para la potencia. Necesidades de distribución de áreas urbanas y rurales modernas y empresas industriales y mineras, resolviendo problemas como baja eficiencia, alto consumo de energía y mala estabilidad de los transformadores tradicionales. El producto esta fabricado en la fábrica estandarizada de USUNE, apoyándose en un estricto sistema de control de calidad para garantizar que cada equipo Cumple con los estándares internacionales de la industria y puede funcionar de manera estable en diversas condiciones operativas adversas.

El transformador de distribución Onan trifásico emplea un núcleo enrollado tridimensional con un triángulo equilátero. Disposición, eliminando espacios de aire en el circuito magnético, lo que resulta en devanados más apretados y el más corto posible. Longitud del circuito magnético trifásico. El área de la sección transversal de la columna central es casi circular, lo que optimiza la Estructura del circuito magnético, reduciendo el consumo de energía y el ruido de funcionamiento, logrando el equilibrio trifásico y reduciendo los componentes del tercer armónico, sentando las bases para un suministro de energía eficiente y estable.

Este producto es adecuado para actualizaciones de redes eléctricas urbanas y rurales y escenarios de empresas industriales y mineras, y Se puede combinar perfectamente con subestaciones modulares y prefabricadas, proporcionando un soporte de suministro de energía confiable. como un Proveedor profesional de equipos eléctricos, USUNE tiene una amplia experiencia en I + D y fabricación y puede proporcionar Soluciones personalizadas según las necesidades del cliente.

Características principales del producto

1. Núcleo

El transformador de distribución Onan trifásico utiliza láminas de acero al silicio de grano orientado de alta calidad con excelente permeabilidad magnética y bajas pérdidas; Utiliza una máquina cortadora transversal alemana GEORG con corte de costura de 45° para garantizar precisión del núcleo y reducir las fugas magnéticas; Las láminas de acero al silicio se pliegan en forma circular de varias etapas. Secciones transversales, optimizando el circuito magnético, reduciendo el ruido y el consumo de energía, y mejorando la energía. eficiencia.

2. Bobinas

La bobina de alto voltaje es cilíndrica, mientras que la bobina de bajo voltaje es cilíndrica o de tipo lámina, lo que mejora efectivamente Resistencia a cortocircuitos y rayos. El diseño de la bobina es racional, con circuito magnético uniforme. distribución, reduciendo el sobrecalentamiento localizado, extendiendo la vida útil y asegurando un funcionamiento estable.

3. Tanque de aceite

Hecho de placa de acero laminado en frío de precisión de alta calidad, fabricado utilizando el tanque de aceite corrugado alemán GEORG. línea de producción, asegurando resistencia estructural y sellado. La superficie está recubierta con un revestimiento anticorrosión, Adecuado para entornos hostiles como plantas petroquímicas, cumpliendo con los requisitos de protección ambiental. el La estructura corrugada combina la disipación de calor y la adaptabilidad a la expansión y contracción térmica del aceite, mientras que la El diseño sellado retarda el envejecimiento del aceite y extiende la vida útil del transformador.

4. Estructura de aislamiento

El transformador de distribución Onan trifásico adopta una estructura de aislamiento Clase A con excelente aislamiento. Rendimiento, capaz de soportar impactos de alto voltaje. Las bobinas de alto y bajo voltaje están dispuestas concéntricamente, y el espaciado de la bobina utiliza una funda de cartón con un pequeño espacio de aceite para mejorar el rendimiento del aislamiento, Evite cortocircuitos y garantice un funcionamiento seguro y estable.

Modelo de producto

El Transformador de Distribución Onan Trifásico (ONAN) de USUNE cubre tres niveles de voltaje: 10KV, 20KV y 36KV, cumpliendo diversas necesidades de distribución de energía. Se puede personalizar según la carga real del cliente, las especificaciones básicas, y escenario de instalación, brindando soluciones flexibles.

Tipo de producto

Beneficios económicos y conservación de energía

1. Costo de electricidad (RMB/año) = [pérdida sin carga (kW) + pérdida de carga (kW) × (tasa de carga promedio)²] × 365 (días) × 24 (Horas) × Precio de la electricidad
2. Emisiones de CO2 = [Pérdida sin carga (kW) + Pérdida con carga (kW) × (Tasa de carga promedio)²] × 365 (Días) × 24 (Horas) × Emisión Factor (kg-CO₂/kWh)

Las pérdidas sin carga y con carga del producto son significativamente menores que las de los transformadores tradicionales, lo que reduce significativamente los costes de electricidad de los usuarios y las emisiones de CO2. Como fabricante arraigado en China, USUNE se adhiere al concepto de verde desarrollo, optimiza continuamente el diseño de productos y promueve el desarrollo sostenible de la industria energética.

Escenarios de aplicación

1. Actualización de la red eléctrica urbana y rural: mejora la estabilidad y eficiencia de la red eléctrica, resolviendo problemas de suministro de energía insuficiente y alto consumo de energía.

2. Empresas industriales y mineras: satisface la demanda de suministro de energía estable y de alta potencia, soporta duras entornos y garantiza el funcionamiento de los equipos de producción.

3. Subestaciones modulares y prefabricadas: estructura compacta, instalación y mantenimiento convenientes, reducción de terreno Área y costos de construcción.

Parámetros técnicos

Transformador de distribución trifásico sumergido en aceite serie S11 de 10kV

Nota: Para transformadores con capacidad nominal de 500 kVA y menos, la pérdida de carga por encima de la rampa en la tabla es aplicable a el dyn11 grupo de conexión, y la pérdida de carga debajo de la rampa es aplicable al grupo de conexión Yyn0.

Transformador de distribución sumergido en aceite trifásico serie S13 de 10kV

Transformador de distribución trifásico sumergido en aceite serie S14 de 10kV

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

1. ¿Es usted una fábrica o una empresa comercial?

Fábrica, podemos garantizar que nuestro precio es razonable y competitivo.

2. ¿Cuándo puedo tener el precio?

Por lo general, cotizamos dentro de las 24 horas posteriores a la recepción de su consulta.

3. ¿Podemos imprimir nuestro logotipo y el nombre de la empresa en los productos?

Sí, por supuesto, aceptamos OEM.

4. ¿Cuál es el plazo de entrega?

El plazo de entrega depende de las cantidades solicitadas, normalmente entre 15 y 20 días después de recibir el pago.

5. ¿Cómo es su proceso de control de calidad?

Todos los productos serán inspeccionados empezando por los accesorios, y se realizarán pruebas de rutina antes de salir. nuestra fábrica.

6. ¿Cómo solucionar los problemas de calidad postventa?

Tome fotografías o vídeos de los problemas de calidad y envíenoslos para que los revisemos y confirmemos, y haremos un Solución satisfactoria para usted dentro de 1-3 días.

7. ¿Cuál es el tiempo de garantía?

12 meses desde la fecha de envío.

8. ¿Por qué elegirnos?

● Estamos especializados en el campo desde hace más de 14 años y contamos con un equipo de I+D con mucha experiencia que se encarga del diseño. y trabajo de desarrollo para cada proyecto en base a las demandas especiales del cliente.
● Contamos con procedimientos de control de calidad extremadamente estrictos desde los componentes hasta los productos terminados.
● Período de producción estable dentro de 15-20 días.
● Contamos con un conjunto completo de informes de prueba para productos.
● Se proporciona una solución de un solo paso.
