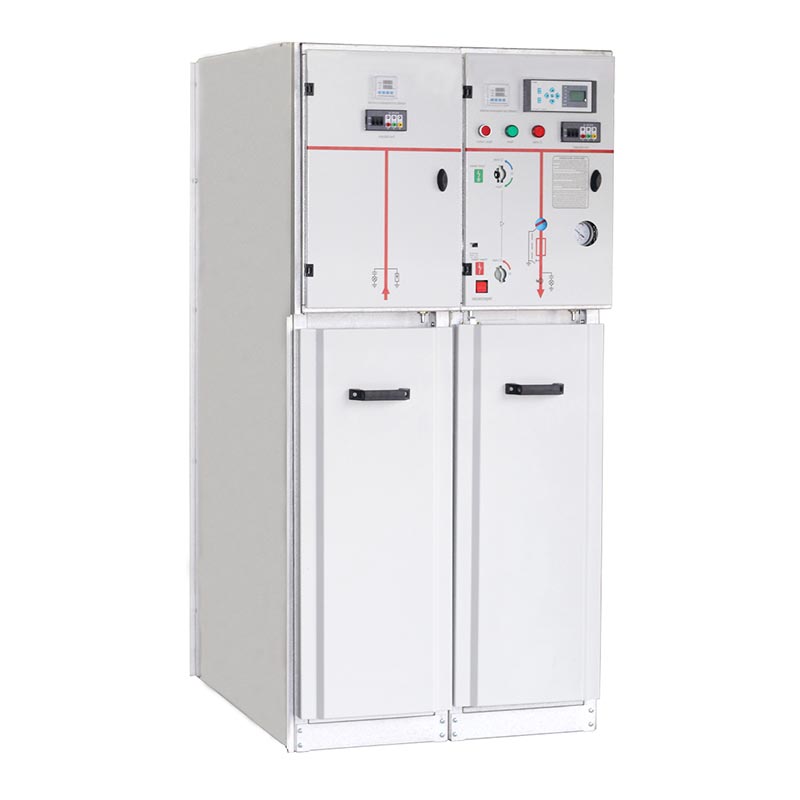

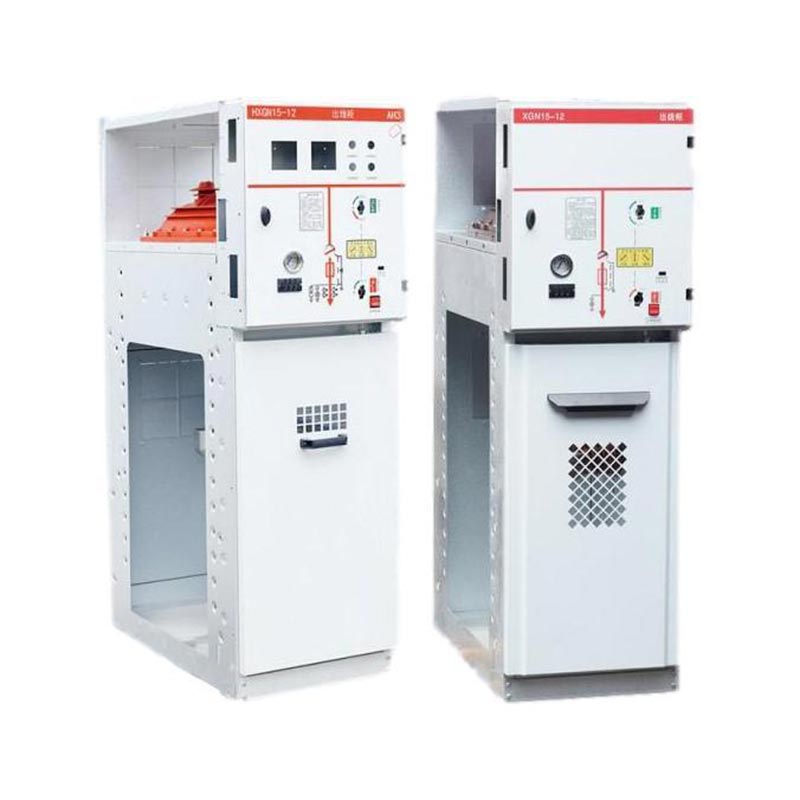

Unidad principal de anillo Sf6 630a

La Unidad Principal de Anillo Sf6 USUNE 630a es un equipo de distribución de energía en media tensión de altas prestaciones de forma independiente. desarrollado y fabricado por Zhejiang Yousi Electric Co., Ltd. (un fabricante profesional que integra I+D, producción y venta de equipos eléctricos). Este producto presenta una estructura cerrada metálica fija tipo caja, que utiliza Gas SF6 como medio aislante y extintor de arco. Equipado con fusibles interruptores aislados en gas SF6, se utiliza principalmente en redes de distribución secundaria con una tensión nominal máxima de 36kV y una corriente nominal de 630A, perfectamente adaptable a los requisitos de suministro de energía de los sistemas de energía CA 50/60 Hz.

Como proveedor líder en la industria de equipos eléctricos de China, USUNE se adhiere a una filosofía de producción de alta calidad. Esta unidad principal de anillo SF6 630A se fabrica en la fábrica estandarizada de la empresa, donde se realiza un estricto control de calidad. implementado durante todo el proceso, desde los componentes hasta el producto terminado, garantizando la confiabilidad del producto y consistencia.

Características principales del producto

1. Diseño compacto y liviano

La unidad principal en anillo SF6 630a adopta una estructura compacta y un diseño liviano, lo que ahorra efectivamente espacio de instalación. y reducir los costos de transporte e instalación. La carcasa de resina epoxi proporciona un sellado hermético, lo que la hace adecuada para escenarios con espacio limitado, como pequeñas salas de máquinas y subestaciones prefabricadas, mejorando el sitio Flexibilidad de aplicación.

2. Excelente rendimiento de aislamiento y supresión de arcos

La carcasa cerrada está llena de gas SF6, lo que proporciona un excelente aislamiento y rendimiento de supresión de arco. es Altamente resistente a la humedad y la contaminación, lo que permite un funcionamiento estable en entornos hostiles y funcionamiento casi libre de mantenimiento, lo que reduce significativamente los costos de mantenimiento posteriores.

3. Operación simple y fácil instalación

La unidad principal en anillo SF6 630a presenta un diseño de conexión de cable frontal, con todas las funciones de control centralizadas en el panel frontal, simplificando el proceso de operación y facilitando la operación y depuración. Es ligero y El diseño compacto hace que la instalación sea más eficiente, lo que permite una rápida implementación después de la instalación.

4. Abundantes accesorios

Se pueden equipar varios accesorios, como relés, transformadores y descargadores de sobretensiones, para satisfacer las diferentes necesidades. Requisitos funcionales de varios escenarios de distribución de energía, mejorando la adaptabilidad y practicidad del producto.

Escenarios aplicables

La unidad principal en anillo SF6 USUNE 630a se utiliza ampliamente en redes en anillo de cables industriales y civiles y terminales de suministro de energía. Es particularmente adecuado para pequeñas subestaciones secundarias, estaciones de conmutación, distribución de energía residencial urbana, Empresas industriales y mineras, centros comerciales, aeropuertos, metros, generación de energía eólica, hospitales, estadios, ferrocarriles y otros lugares, proporcionando un suministro de energía confiable para diversos escenarios.

Condiciones de funcionamiento

Para garantizar un funcionamiento estable y seguro, esta unidad principal en anillo tiene estrictos requisitos medioambientales, como se indica a continuación:

- Altitud: ≤1000 mm
- Temperatura ambiente: -35 ℃ ~ 45 ℃
- Humedad Relativa: Promedio diario no superior al 95%; promedio mensual no superior al 90%
- Resistencia Sísmica: Intensidad sísmica no superior a 8 grados
- Requisitos ambientales: Ubicaciones libres de riesgos severos de vibraciones, impactos, incendios, corrosión química y explosiones.

Parámetros técnicos

Estructura y configuración del cuadro.

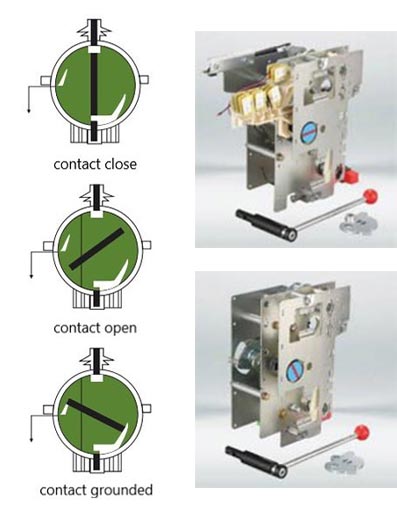

Mecanismo operativo

(1) Mecanismo operativo de resorte único de doble función: tipo K

La función de conmutación se controla de forma independiente mediante una palanca o un motor.
La función del interruptor de tierra se abre y cierra de forma independiente usando una palanca de operación, y la energía de operación es proporcionado por un resorte de compresión, que se libera para cerrar o desconectar el contacto.

(2) Mecanismo operativo de doble resorte de doble función: Tipo A

La función de conmutación se opera de forma independiente mediante una palanca o motor, y la energía de funcionamiento es proporcionada por un resorte de compresión, que se suelta para cerrar el contacto. Funcionamiento independiente de apertura y cierre con botón. (0) o unidad de disparo o dispositivo de disparo en derivación.
La función del interruptor de tierra opera independientemente con una palanca de operación y la energía de operación es proporcionada por un Resorte de compresión, que se suelta para cerrar o desconectar el contacto.

(3) Componentes opcionales

Una operación eléctrica: CA 220 V 110 V; CC 220v 110v
interruptor auxiliar
Una bobina de disparo en derivación (mecanismo tipo A): CA 220 V 110 V; CC 220v 110v
Un fusible fusiona el interruptor indicador auxiliar
Indicador de falla a tierra

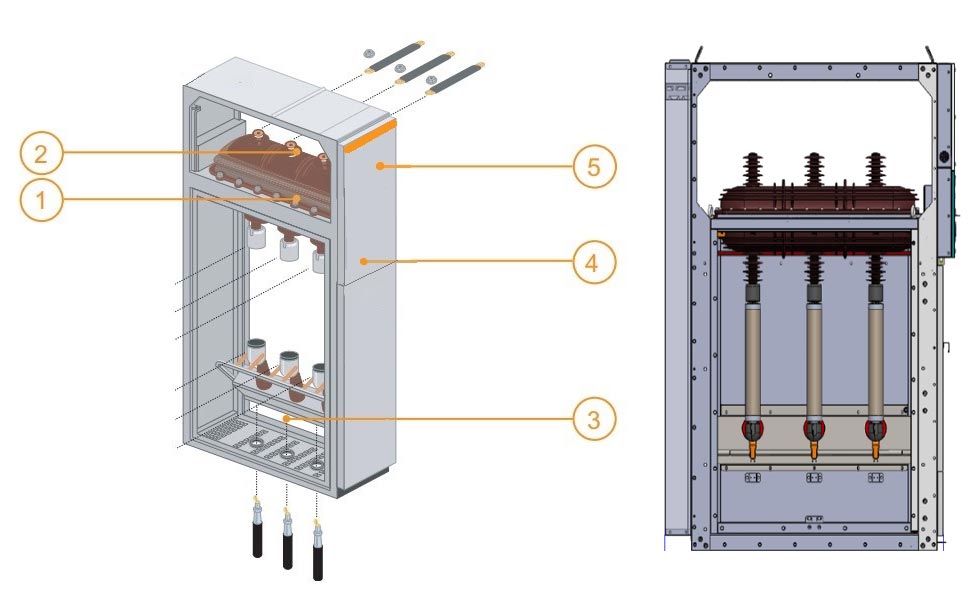

Celdas de protección de interruptores y fusibles

1 Aparamenta Seccionador y seccionador de puesta a tierra en envolvente llena de SF6.
2 Embarrados todos en un mismo plano horizontal, permitiendo así posteriores ampliaciones del cuadro y conexión a equipos existentes.
3 Conexión accesible por frontal, conexión a los terminales del interruptor inferior y del seccionador de tierra o al portafusibles inferior. Este compartimento también está equipado con un seccionador de tierra aguas abajo de los fusibles de MT para las unidades de protección.
4 Mecanismo de accionamiento contiene los elementos utilizados para accionar el seccionador y el seccionador de tierra y accionar las indicaciones correspondientes (ruptura positiva).
5 Instalación de baja tensión de un bloque de terminales (si está instalada la opción de motor), fusibles BT y dispositivos de relé compactos. Si se requiere más espacio, se puede aumentar la altura del panel.

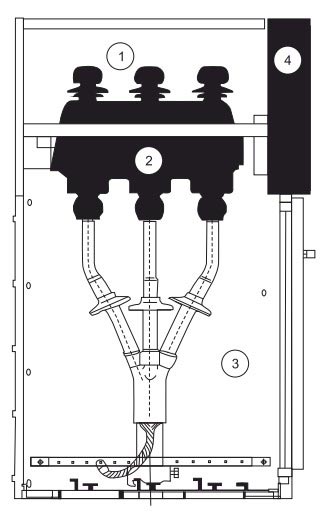

① Sala de barras
② Interruptor principal
③ Sala de cable
④ Mecanismo de operación, mecanismo de enclavamiento y sala de control de baja presión.

Todo el gabinete de distribución se puede dividir en dos unidades superior e inferior, la unidad superior del gabinete incluye el Sala de bus, interruptor de carga, sala de mecanismos operativos y sala de bajo voltaje, y la unidad inferior está separada del cable. habitación. Se puede reemplazar toda la unidad superior.

◇ Sala de barras

La sala de barras está dispuesta en la parte superior del armario. En la sala de barras, las barras principales están conectadas juntos y recorren toda la fila de celdas.

◇ Interruptor de carga

La sala de interruptores está equipada con un interruptor de carga de hexafluoruro de azufre tipo SFG. La carcasa del interruptor de carga está hecha Se vierte resina epoxi, se llena con gas hexafluoruro de azufre (SF6) como medio aislante y se proporciona la carcasa. con un agujero de observación. La sala de control se puede equipar

con densímetro de gas SF6 o densímetro de gas con contacto de alarma según requerimiento del cliente.

◇ Sala de cable

El gabinete de distribución de carga tiene una sala de cables espaciosa, que se utiliza principalmente para la conexión de cables, de modo que un solo núcleo o Con el cabezal de cable sin apantallar más sencillo se pueden conectar cables tripolares y también se puede disponer de espacio suficiente. acomodar pararrayos, transformador de corriente, interruptor de tierra inferior y otros componentes. Según el En el diseño estándar, la puerta del gabinete tiene una ventana de observación y un dispositivo de bloqueo de seguridad. Placa inferior de la sala de cables con tapa de sellado y abrazadera de cable del tamaño adecuado con soporte. La placa inferior de la sala de cables y el marco de la puerta se pueden retirado para facilitar la instalación del cable.

◇ Mecanismo de operación, mecanismo de enclavamiento y sala de control de baja presión.

La sala de mecanismos de enclavamiento también actúa como panel de control. La sala de baja tensión está equipada con un interruptor accionado por resorte. Mecanismo con indicador de posición y dispositivo de enclavamiento mecánico, pudiendo equiparse también con auxiliares. contactos, bobinas de disparo, mecanismos de disparo de emergencia, pantallas capacitivas en vivo, cerraduras con llave y dispositivos de operación eléctrica. Al mismo tiempo, el espacio de la cámara de baja presión también puede equiparse con circuitos de control, medidores y protectores. relés y el gabinete de 750 mm de ancho tiene dos cámaras de baja presión idénticas para más accesorios.

Parámetro de configuración del gabinete

libras entrantes

Protección de tráfico

Medida

Cbog con medidor

cb saliente

Descripción de la operación

1.Operación de la manija: De pie frente al tablero, levante la parte superior de la manija y empuje hacia adelante, con la otra mano sosteniendo el extremo de la manija para girar.
2.Asegúrese de que la puerta del gabinete esté correctamente cerrada antes de suministrar energía o separarla de la conexión a tierra.
3. Se debe verificar el manómetro del interruptor antes de encender y apagar.

Encendido

1.Confirme que la puerta del gabinete esté cerrada. Inserte la manija en el orificio de operación superior y gírela en sentido antihorario 180° hasta escuchar la voz del freno de separación. El indicador central del panel está en posición; la puerta inferior está cerrada y el interruptor de puesta a tierra está apagado.
2. Inserte la manija de operación en el orificio de operación inferior y gírela 180° en el sentido de las agujas del reloj hasta escuchar la voz de cierre; el indicador central del panel está en la posición D; el interruptor se encenderá y luego se completará la operación de suministro de energía.

Apagar

1. Apagar: Inserte la manija de operación en el orificio de operación inferior y gírela 180 ° en sentido antihorario hasta escuchar el Separación de la voz del freno (botón de uso directo si hay un botón); el centro del panel está en posición, luego el interruptor estará apagado.
2.Compruebe si la pantalla en vivo está apagada para garantizar que la sala de cables sea eléctricamente neutra; inserte la manija de operación en el orificio de operación superior y gire en el sentido de las agujas del reloj 180° hasta escuchar la voz de cierre; el indicador central del El panel está en posición y la puerta inferior está desbloqueada; el interruptor de puesta a tierra está cerrado y luego se interrumpe la operación de energía. está completo.

Transporte y almacenamiento

Cuando el gabinete de distribución está fijado en la placa inferior, se puede transportar con una carretilla elevadora. Cuando no está fijado en el fondo placa, el armario de distribución debe izarse o transportarse como un todo, pero debe transportarse verticalmente en cualquier momento y no debe volcarse para evitar daños a los componentes del gabinete. Aparamenta (incluso con embalaje exterior) No debe almacenarse afuera por mucho tiempo.

Mantenimiento

◇ El gabinete del anillo no requiere mantenimiento durante tres años en circunstancias normales.

◇ Los mecanismos de operación de resorte simple y doble resorte del interruptor de carga no requieren mantenimiento y no requieren lubricación alguna.

◇ El dispositivo de protección del relé se comprobará según los requisitos del fabricante antes de ponerlo en funcionamiento. operación.

◇ El ciclo de mantenimiento del gabinete de la red en anillo es generalmente una vez al año, y se deben tomar medidas de mantenimiento específicas. se llevará a cabo de la siguiente manera:
(1) Apriete todas las conexiones eléctricas (bus principal, interruptores, cables, instrumentos de medición) de acuerdo con las requisitos de las instrucciones de instalación.
(2) Aspire todos los componentes (interruptor principal, interruptor auxiliar, mecanismo de disparo, motor, etc.) y realice la apariencia. inspección.
(3) Realice una única operación de cierre/apertura en todos los interruptores, incluido el interruptor de tierra.
(4) Encienda la fuente de alimentación del control auxiliar (no dé la señal del control remoto) para una secuencia eléctrica. operación.

ordenar bienes

Los siguientes documentos y anexos se entregarán con el armario cuando el armario de distribución salga de fábrica:

◇ Certificado calificado de producto
◇ Instrucciones de uso del producto
◇ Datos de diseño de ingeniería de producto.
◇ Accesorios para armarios de distribución:
◇ Cada combinación de montaje está equipada con una manija de operación del interruptor de carga.

Los usuarios deben proporcionar la siguiente información al realizar el pedido de productos:

◇ Esquema de cableado del circuito principal y requisitos técnicos especiales.
◇ Plano de instalación de aparamenta.
◇ Especificaciones del modelo de componentes del gabinete de distribución y diagrama esquemático del circuito auxiliar y del circuito de control (si necesario)
◇ Otras solicitudes especiales de información escrita.

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba
