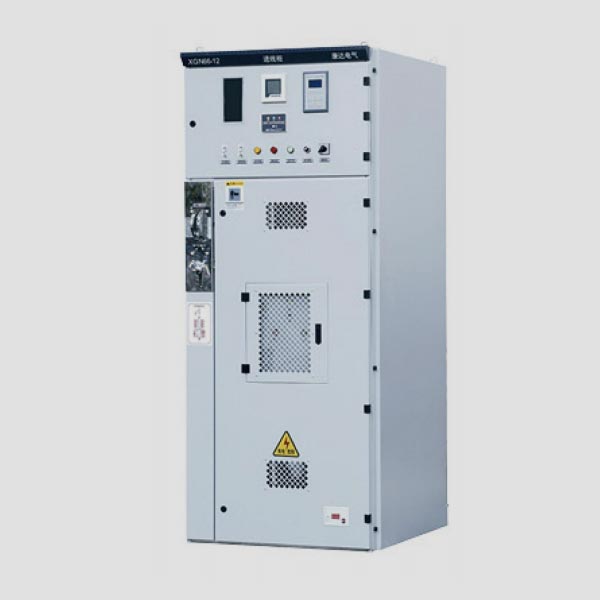

La unidad principal Rmu de anillo con aislamiento de aire cerrado fijo tipo caja Usune XGN66-12 es una CA trifásica profesional con gabinete metálico el interruptor es adecuado para Sistema trifásico AC 50/60Hz de 3,6 ~ 36 kv como dispositivo para recibir y distribuir energía eléctrica, se utiliza para frecuente lugares de operación y para la reconstrucción de celdas equipadas con interruptor de aceite. El sistema de bus consta de una única autobús y sistema de sección única de autobús. Cumple funciones de recepción, distribución, control y protección de energía. Pasó estrictas pruebas de tipo IEC, la fábrica cuenta con sólidos sistemas de gestión ISO 9001, ISO 14001 e ISO 45001 para garantizar estabilidad del producto.
Como proveedor profesional de equipos de suministro y distribución de energía, Usune se adhiere a "la calidad primero, impulsado por la tecnología". La unidad principal de anillo con aislamiento de aire Rmu cubre configuraciones estándar y ofrece opciones personalizadas. soluciones para satisfacer diversas necesidades del proyecto.
Aparamenta de baja tensión
Aparamenta de media tensión
El cuadro tiene una estructura tipo caja cerrada de metal, fabricada doblando y soldando barras angulares, acero chanel y delgadas. acero platos.
Se instala un canal de ventilación dentro del gabinete, se instala un ventilador de entrada en la parte inferior del gabinete, y un extractor de aire está instalado en la parte superior del gabinete. Los transformadores y pasatapas se fijan mediante placas curvadas de Placas de acero inoxidable, que resuelven el problema del aumento de temperatura en condiciones altas. actual.
Está equipado con un disyuntor para protección de la salida del generador en el interior. es instalado en un marco con ruedas de manera suspendida, y el marco se fija en el parte inferior del gabinete. Se puede sacar del gabinete para mantenimiento.
El interruptor seccionador utiliza un mecanismo operativo de rueda helicoidal y engranaje helicoidal, que requiere poca fuerza operativa. y Tiene una función de autobloqueo.
Hay enclavamientos mecánicos y eléctricos entre el interruptor seccionador y el disyuntor, que es un diseño razonable y confiable.
Para cumplir con el requisito de un valor de corriente nominal grande, la corriente nominal puede alcanzar 5000 A.
El disyuntor de vacío tiene un diseño integrado y está equipado con un especial mecanismo de operación de resorte. Tiene funciones operativas completas, alta confiabilidad, diseño avanzado y razonable. y bajo mantenimiento. Este disyuntor de media tensión tiene una alta capacidad de ruptura, alta capacidad de cierre y dinámica y rendimiento de estabilidad térmica.
El circuito principal utiliza barras de cobre, que se colocan verticalmente para mejorar la capacidad de transporte de corriente. el entrante Y los métodos de línea saliente son diversos y pueden seleccionarse de acuerdo con diferentes esquemas o personalizarse para necesidades específicas. proyectos.
● Temperatura ambiente: máxima +40°C, mínima-15°C;
● Altitud: no más de 1000 m;
● Humedad relativa: promedio diario no más del 95%, promedio mensual no más del 90%;
● Magnitud del terremoto: 8 o menos;
● Sin riesgo de incendio o explosión, sin contaminación grave, sin corrosión química y sin vibraciones violentas.
Con un rendimiento excelente, la aparamenta de unidad principal de anillo con aislamiento de aire se usa ampliamente en energía (plantas de energía, parques eólicos), industriales (metalurgia, petroquímica) y comerciales-civiles (rascacielos, aeropuertos, hospitales), Garantizar un suministro de energía estable para equipos eléctricos.
Como fabricante profesional, Usune cuenta con un completo sistema de I+D, producción y ventas. Este producto estrella es popular en Nacional y en el extranjero, ganando el reconocimiento del cliente con calidad confiable y servicio atento.
| No. | Artículo | Unidad | Parámetro técnico |
| 1 | Tensión nominal | kV | 3.6, 7.2, 12 |
| 2 | moneda nominal | A | 630, 1250 |
| 3 | Corriente nominal de corte en cortocircuito | ka | 20, 25, 31,5 |
| 4 | Corriente nominal de cierre de cortocircuito | ka | 50, 63, 80, |
| 5 | Corriente nominal soportada de corta duración (valor efectivo de 4 s) | ka | 20, 25, 31,5, |
| 6 | Corriente nominal máxima soportada (pico) | ka | 50, 63, 80, |
| 7 | Tensión soportada de frecuencia industrial de 1 min. | kV | 42 |
| 8 | Tensión soportada al impulso del rayo | kV | 75 |
| 9 | Tensión soportada de frecuencia industrial de 1 min del circuito auxiliar | kV | 2 |
| 10 | Nivel de protección | IP3X | |

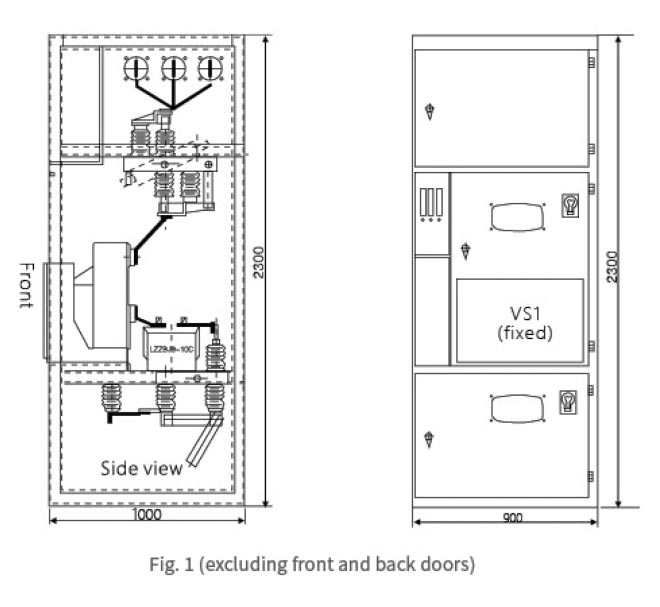

| 11 | Tamaño del contorno (salida de cable W×D×H) | milímetros | 900×1000×2200 |
Fábrica, podemos garantizar que nuestro precio es razonable y competitivo.
Por lo general, cotizamos dentro de las 24 horas posteriores a la recepción de su consulta.
Sí, por supuesto, aceptamos OEM.
El plazo de entrega depende de las cantidades solicitadas, normalmente entre 15 y 20 días después de recibir el pago.
Todos los productos serán inspeccionados empezando por los accesorios, y se realizarán pruebas de rutina antes de salir. nuestra fábrica.
Tome fotografías o vídeos de los problemas de calidad y envíenoslos para que los revisemos y confirmemos, y haremos un Solución satisfactoria para usted dentro de 1-3 días.
12 meses desde la fecha de envío.
● Estamos especializados en el campo desde hace más de 14 años y contamos con un equipo de I+D con mucha experiencia que se encarga del diseño.
y trabajo de desarrollo para cada proyecto en base a las demandas especiales del cliente.
● Contamos con procedimientos de control de calidad extremadamente estrictos desde los componentes hasta los productos terminados.
● Período de producción estable dentro de 15-20 días.
● Contamos con un conjunto completo de informes de prueba para productos.
● Se proporciona una solución de un solo paso.
