La serie USRM6 utiliza gas SF6 como medio de aislamiento, con el circuito principal y los componentes eléctricos relacionados cerrados. dentro de un recipiente sellado. Esta estructura minimiza la influencia del polvo, la humedad, la contaminación, la niebla salina y otros condiciones ambientales externas, lo que ayuda a mantener un rendimiento eléctrico estable y mejorar la seguridad operativa. con Por su diseño compacto, configuración modular y bajos requisitos de mantenimiento, el Usune Rmu Electrical 12kV SF6 Gas La aparamenta aislada es adecuada para instalaciones industriales, áreas mineras, sistemas ferroviarios, aeropuertos y distribución urbana. redes, zonas residenciales y otras aplicaciones de media tensión.
La serie USRM6 adopta un diseño completamente aislado y cerrado en el que los componentes del circuito principal están protegidos. dentro de una cámara de gas SF6. En comparación con los equipos convencionales con aislamiento de aire, esta estructura reduce la influencia de las condiciones ambientales externas en los componentes eléctricos internos. Rmu Eléctrico 12kV Aislado En Gas SF6 El tablero de distribución es particularmente adecuado para subestaciones subterráneas, regiones costeras, áreas de gran altitud e industrias. entornos donde la humedad, el polvo o la contaminación puedan afectar a los equipos de distribución convencionales.

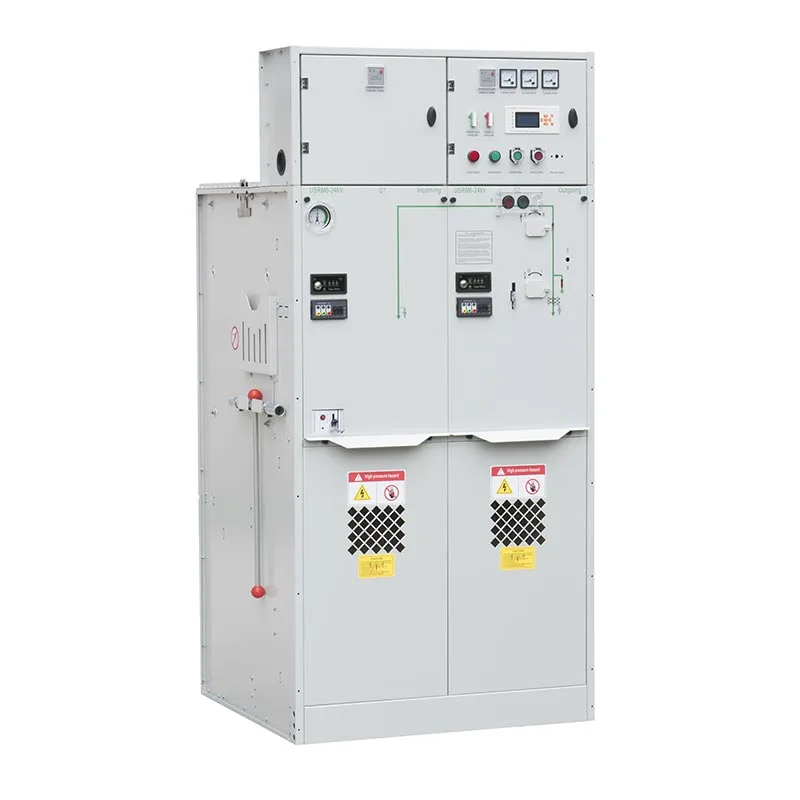

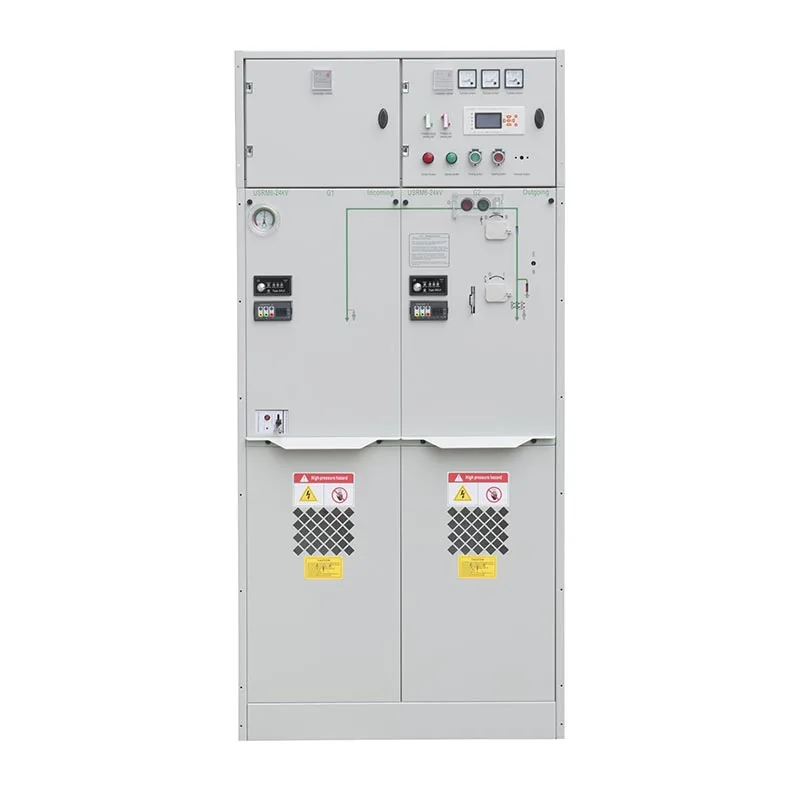

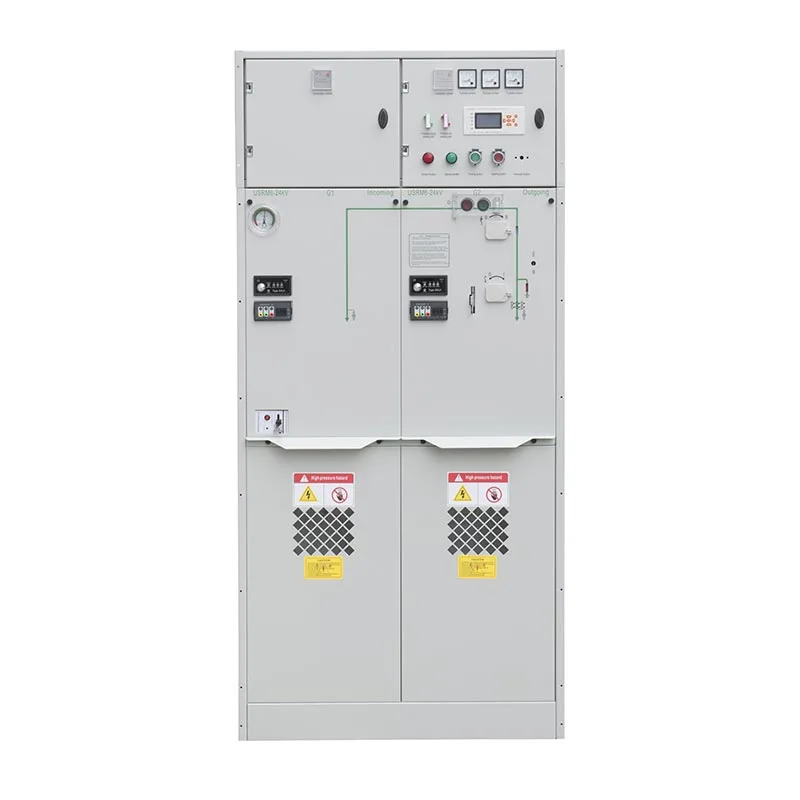

El cuadro eléctrico con aislamiento de gas SF6 de 12 kV Usune Rmu adopta una estructura modular estandarizada que permite diferentes unidades funcionales que se combinarán según los requisitos específicos del proyecto. El sistema de bus principal ampliable proporciona mayor flexibilidad para la configuración del sistema de distribución de energía, mientras que el gabinete compacto ayuda a reducir el huella de instalación. Esto hace que la serie USRM6 sea adecuada para subestaciones transformadoras secundarias y terminales. Redes de distribución donde el espacio de instalación es limitado.
Debido a que los componentes eléctricos primarios están encerrados dentro de un compartimiento de gas sellado, están menos expuestos a polvo, humedad y contaminación ambiental. Esto reduce los requisitos de mantenimiento de rutina y ayuda a mantener Rendimiento estable durante largos períodos de funcionamiento. Para clientes que operan subestaciones en lugares remotos o de difícil acceso. ubicaciones, la estructura de bajo mantenimiento también puede ayudar a reducir la frecuencia de inspección y los costos operativos.
La estructura completamente cerrada brinda protección adicional a los operadores al mantener los componentes del circuito principal aislado del contacto externo directo. Combinado con un aislamiento confiable y funciones de conmutación modulares, el USRM6 La serie proporciona una solución estable para sistemas de distribución de energía de media tensión que requieren continuidad y seguridad. operación.
El tablero de distribución con aislamiento de gas SF6 de 12 kV Usune utiliza una estructura sellada compacta, lo que permite realizar más funciones eléctricas. integrado en un área de instalación relativamente pequeña. Las celdas tradicionales aisladas en aire generalmente requieren Mayor espacio libre entre los componentes eléctricos porque se utiliza aire como medio aislante. Para subestaciones urbanas, Instalaciones subterráneas y estaciones transformadoras compactas, la huella más pequeña de SF6 GIS proporciona una mayor Flexibilidad durante el diseño e instalación del equipo.
El circuito principal de la serie USRM6 está encerrado dentro de un compartimiento de gas sellado, lo que reduce la exposición directa al polvo. humedad, contaminación y niebla salina. Las celdas aisladas en aire dependen más de la instalación circundante. ambiente y puede requerir protección adicional o limpieza regular en lugares contaminados o húmedos. Por lo tanto, SF6 La aparamenta aislada en gas es particularmente adecuada para condiciones ambientales desafiantes.
El diseño cerrado del tablero de distribución aislado con gas SF6 de 12 kV Rmu Electrical reduce la exposición de las conexiones eléctricas internas. componentes a la contaminación externa, lo que resulta en menores requisitos de mantenimiento de rutina. Tradicional con aislamiento de aire El equipo puede requerir inspección, limpieza y protección ambiental más frecuentes dependiendo de la instalación. condiciones. Esta diferencia puede ser importante para los clientes que buscan reducir la carga de trabajo de mantenimiento a largo plazo y costos de operación.
La aparamenta aislada en aire sigue siendo adecuada para muchas aplicaciones de distribución de energía convencionales, mientras que el gas SF6 El tablero aislado proporciona ventajas adicionales cuando el espacio, la protección ambiental y la confiabilidad son importantes. consideraciones importantes. La configuración modular de la serie Usune USRM6 permite a los clientes seleccionar la adecuada Combinaciones funcionales según diferentes requisitos de distribución de energía.
La serie USRM6 está diseñada en torno a módulos estandarizados que se pueden configurar según diferentes distribuciones. requisitos de red. Los clientes pueden seleccionar combinaciones funcionales adecuadas para entrada, salida, protección y aplicaciones de conexión de transformador, mientras que el diseño de bus principal ampliable proporciona flexibilidad adicional cuando el sistema Es necesario cambiar la capacidad o la configuración de la red.
Este enfoque modular permite que el tablero aislado con gas SF6 de Usune sirva a diferentes tipos de subestaciones secundarias y redes terminales de distribución sin requerir una estructura de equipos completamente diferente para cada proyecto.
| 1 | Tensión nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frecuencia nominal | Hz | 50 | 50 | 50 |
| 3 | Corriente nominal | A | 630 | 125 (depende de la corriente del fusible) | 630 |
| 4 | Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: entre fases, tierra. | kV | 42/65 | 42/65 | 42/65 |
| Nivel de aislamiento nominal: 1 min Tensión soportada de frecuencia: distancia de aislamiento | kV | 48/79 | 48/79 | 48/79 | |
| Nivel de aislamiento nominal: 1 min. Tensión soportada de frecuencia: circuito auxiliar y de control. | kV | 2/2 | 2/2 | 2/2 | |
| Nivel de aislamiento nominal‑Tensión soportada de impulso de iluminación‑Interfase, tierra | kV | 75/125 | 75/125 | 75/125 | |
| Nivel de aislamiento nominal: tensión soportada de impulso de iluminación: distancia de aislamiento | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corriente nominal soportada en cortocircuito | ka/s | 25/4 | —— | 25/4 |
| 6 | Corriente nominal máxima soportada | ka | 63 | —— | 63 |
| 7 | Corriente nominal de cierre de cortocircuito | ka | 63 | Limitado por fusible HV | 63 |
| 8 | Corriente nominal de corte en cortocircuito | ka | —— | Limitado por fusible HV | 25/25 |
| 9 | Corriente de transmisión nominal | A | —— | 1700/1400 | —— |
| 10 | Corriente nominal de corte de carga activa | A | 630 | —— | —— |
| 11 | Corriente de ruptura nominal en circuito cerrado | A | 630 | —— | 630 |
| 12 | Interruptor mecánico de carga de vida/CB | Veces | 10000 | 10000 | 20000 |
| Interruptor mecánico de aislamiento/tierra | Veces | 5000 | 5000 | 5000 | |
| 13 | Resistencia del circuito | µΩ | ≤150 | —— | ≤150 |
| 14 | Presión de carga nominal (presión manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasa de fuga relativa anual de gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado de protección IP‑Armario | IP4X | IP4X | IP4X | |
| Grado de protección IP‑Depósito de gas | IP67 | IP67 | IP67 |
Un cliente industrial seleccionó el Tablero Aislado en Gas SF6 de 12kV de Usune para un sistema de distribución de media tensión donde el espacio y el funcionamiento continuo eran preocupaciones clave. Después de la instalación, el cliente informó que el compacto La estructura facilitó la disposición del equipo y apreció el diseño cerrado para reducir el impacto del polvo y contaminación ambiental.
Un cliente utilizó la serie USRM6 en una subestación transformadora subterránea con espacio de instalación limitado y alta humedad. Después de la puesta en servicio, los comentarios de los clientes destacaron el tamaño compacto del tablero, su estabilidad operación y bajos requisitos de mantenimiento de rutina.
Para una aplicación de distribución de energía costera, el cliente necesitaba aparamenta con buena adaptabilidad ambiental. El cliente seleccionó el tablero aislado con gas SF6 Usune porque su estructura sellada ayuda a proteger el circuito primario. circuito contra la humedad, la niebla salina y la contaminación. Durante el funcionamiento, el cliente valoró positivamente su equipo adjunto. Diseño y rendimiento estable.
Según estas aplicaciones, los clientes valoran principalmente el diseño compacto, la estructura de aislamiento SF6 sellada y la confiabilidad. requisitos de operación y bajo mantenimiento de la serie Usune USRM6. Estas ventajas lo hacen adecuado para instalaciones industriales, subestaciones subterráneas, proyectos costeros y otras aplicaciones exigentes de media tensión.
Zhejiang Usune Electric Co., Ltd. ha establecido un sistema de gestión integral de acuerdo con la norma ISO 9001 Calidad Sistema de Gestión, Sistema de Gestión Ambiental ISO 14001 y Gestión de Seguridad y Salud en el Trabajo ISO 45001 Sistema. Estos sistemas de gestión respaldan la calidad constante del producto, las prácticas ambientales responsables y la seguridad. operaciones de fabricación durante todo el proceso de producción.
Para cumplir con los requisitos de diferentes mercados internacionales, el tablero aislado en gas SF6 de 12 kV Usune se ha sometido a pruebas de tipo relevantes de acuerdo con las normas IEC y GB aplicables y ha obtenido la certificación CE. estos Las certificaciones y los requisitos de prueba brindan seguridad adicional a los clientes que evalúan el tablero para Proyectos de distribución de energía eléctrica en media tensión.
Para proyectos internacionales, Usune puede proporcionar documentos técnicos relevantes, informes de pruebas de tipo y certificación. información de acuerdo con la configuración específica del producto y los requisitos del mercado, ayudando a los clientes a completar el producto evaluación, aprobación técnica y adquisiciones de manera más eficiente.
Zhejiang Usune Electric Co., Ltd. se centra en equipos eléctricos de media tensión y soluciones de distribución de energía, incluyendo aparamenta aislada en gas SF6 de 12 kV, 24 kV y 36 kV. Como fabricante profesional, Usune combina producto diseño, fabricación y gestión de calidad para proporcionar soluciones de aparamenta de media tensión para aplicaciones industriales, aplicaciones de infraestructura y distribución de energía.
Para compradores internacionales, Usune puede proporcionar configuraciones de aparamenta adecuadas según el voltaje del proyecto, entorno de instalación, estructura de la red de distribución y requisitos funcionales. La serie USRM6 combina compacto Construcción, configuración modular, adaptabilidad ambiental y bajos requisitos de mantenimiento, lo que lo convierte en un práctico elección para los sistemas modernos de distribución de energía de media tensión.
La aparamenta aislada con gas SF6 de 12 kV Rmu Electrical es un dispositivo de distribución eléctrica de media tensión que utiliza SF6 gas como medio aislante. Sus principales componentes eléctricos están encerrados dentro de una carcasa sellada, proporcionando aislamiento y protección al tiempo que integra funciones de conmutación, protección, medición y monitoreo en un sistema compacto.
Las principales ventajas incluyen una estructura compacta, aislamiento confiable, gran adaptabilidad ambiental y bajo requisitos de mantenimiento. Debido a que el circuito primario está encerrado dentro de un compartimiento de gas sellado, el equipo está menos afectado por el polvo, la humedad, la contaminación y otras condiciones ambientales externas.
La serie USRM6 se puede utilizar en instalaciones industriales y mineras, sistemas ferroviarios, aeropuertos y energía urbana. redes de distribución, zonas residenciales, subestaciones subterráneas y otras aplicaciones de media tensión. es Especialmente adecuado para proyectos donde el espacio de instalación, las condiciones ambientales y la confiabilidad operativa son consideraciones importantes.
La estructura sellada reduce significativamente la exposición de los componentes eléctricos internos a la contaminación externa, por lo que El equipo generalmente requiere menos mantenimiento de rutina que las aparamentas convencionales aisladas en aire. Mantenimiento y la inspección aún debe realizarse de acuerdo con las instrucciones del fabricante del equipo y las normas aplicables. Requisitos de seguridad eléctrica.
Sí. La serie USRM6 adopta un diseño modular que permite combinar diferentes unidades funcionales según requisitos del proyecto. La configuración del bus principal ampliable también proporciona flexibilidad para diferentes voltajes medios. disposiciones de la red de distribución.
