Descripción general del artículo
Esta guía explica cómo funciona una unidad principal de anillo con aislamiento de aire, qué componentes determinan su rendimiento, cómo evaluar sus especificaciones técnicas y qué deben verificar los compradores antes de comprar. También cubre desafíos comunes de aplicaciones, seguridad operativa y prácticas de mantenimiento que pueden ayudar a reducir el tiempo de inactividad evitable.
1. ¿Qué es una RMU de unidad principal de anillo con aislamiento de aire?

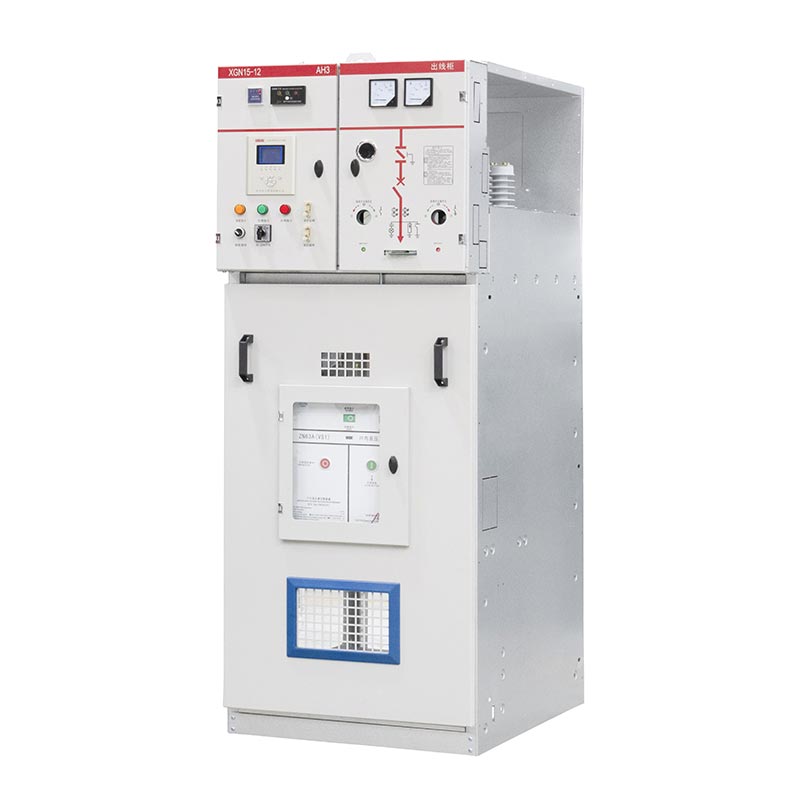

UnUnidad principal de anillo aislado en aire RMUEs un conjunto de aparamenta eléctrica de media tensión diseñado para conectar, controlar y aislar circuitos en una red de distribución. Utiliza aire atmosférico como medio aislante alrededor de los componentes energizados aplicables en lugar de depender del gas SF₆ como medio de aislamiento principal en esos compartimentos.
El términounidad principal de anillodescribe el papel del equipo en una disposición de distribución en anillo. El anillo normalmente une múltiples puntos de distribución, lo que permite que la energía llegue a una subestación desde diferentes direcciones cuando el diseño de la red y la configuración operativa lo permiten. Una RMU combina varias funciones de conmutación dentro de un gabinete compacto, lo que ayuda a los operadores de distribución a administrar las conexiones de los alimentadores y transformadores.
A diferencia de un transformador de distribución, que cambia la tensión eléctrica, una RMU gestiona la conexión y desconexión de circuitos de media tensión. Dependiendo de su configuración, puede proporcionar conmutación de carga, aislamiento, puesta a tierra y protección del alimentador a través de fusibles o disyuntores.
Las RMU con aislamiento de aire se utilizan en aplicaciones donde los ingenieros necesitan funciones de conmutación claramente definidas, una disposición de aislamiento libre de gas y una configuración adecuada al entorno de instalación. Antes de especificar uno, el equipo del proyecto debe confirmar el voltaje del sistema, el nivel de falla, el esquema operativo, el espacio disponible y los requisitos de servicios públicos aplicables.
2. ¿Cómo funciona una RMU con aislamiento de aire?
Una RMU aislada en aire gestiona la energía eléctrica controlando las conexiones entre los alimentadores de anillo entrantes y los circuitos de distribución salientes. En una disposición típica de tres vías, dos unidades funcionales conectan las secciones del cable en anillo, mientras que una tercera suministra o protege un alimentador de transformador local.
Operación de distribución normal
Durante el funcionamiento normal, los dispositivos de conmutación se colocan de acuerdo con el plan operativo aprobado de la red. Muchas redes de distribución utilizan un diseño de cable en forma de anillo con un punto normalmente abierto. Esta disposición preserva una ruta de suministro alternativa sin necesariamente operar todo el anillo como un circuito cerrado.
Aislamiento de fallas y restauración del suministro
Si una sección de cable desarrolla una falla, los dispositivos de protección detectan o interrumpen la falla según lo diseñado, mientras que los operadores o un sistema de automatización aprobado aíslan la sección afectada. La red restante en buen estado podrá luego restablecerse a través de un alimentador alternativo, siempre que las capacidades de los equipos, la capacidad de la red, la coordinación de la protección y los procedimientos de conmutación lo permitan.
| Condiciones de funcionamiento | función RMU | Objetivo operativo |
|---|---|---|
| funcionamiento normal | Mantiene las conexiones del circuito designado. | Entregar energía a las cargas conectadas. |
| Mantenimiento planificado | Aísla el circuito relevante y permite procedimientos de puesta a tierra aprobados. | Establecer unas condiciones de trabajo seguras. |
| Fallo de cable | Trabaja con el esquema de protección del sistema para interrumpir o aislar la sección afectada. | Limite el área de la red afectada. |
| Restauración de red | Permite la conmutación autorizada para reconectar secciones en buen estado donde esté permitido. | Restablecer el servicio de la forma más segura y rápida posible. |
Es importante distinguir la conmutación de carga de la interrupción por falla. Un interruptor seccionador de carga está diseñado para tareas de conmutación específicas; No se debe suponer que interrumpe todas las corrientes de cortocircuito. La protección contra fallas puede requerir una combinación coordinada de fusible e interruptor o un disyuntor con un relé de protección adecuado.
3. ¿Cuáles son los componentes principales de una RMU con aislamiento de aire?
El diseño interno exacto varía según el fabricante y el modelo, pero la mayoría de los diseños combinan dispositivos de conmutación, conductores, estructuras de aislamiento, mecanismos de seguridad y equipos de monitoreo opcionales.
Interruptores de ruptura de carga
Los interruptores de carga conectan o desconectan circuitos bajo sus condiciones normales de conmutación de carga especificadas. En una configuración de anillo, permiten a los operadores controlar las secciones de cable entrante y saliente. Sus capacidades nominales de cierre, desconexión y resistencia a corto plazo deben coincidir con el servicio previsto.
Barras colectoras y conexiones eléctricas
Las barras colectoras proporcionan caminos conductores entre unidades funcionales. Su material, sección transversal, calidad de conexión y diseño térmico afectan la capacidad de transporte de corriente y el aumento de temperatura. Las terminaciones de los cables también deben ser compatibles con el tipo de cable y la disposición de instalación especificados.
Seccionadores y enclavamientos de puesta a tierra
Los seccionadores de puesta a tierra proporcionan un medio para conectar a tierra secciones de circuito aisladas designadas cuando la secuencia operativa aprobada lo permite. Los enclavamientos mecánicos o eléctricos ayudan a evitar operaciones de conmutación prohibidas. Estos mecanismos son importantes, pero no reemplazan la verificación del aislamiento y ausencia de tensión bajo el procedimiento de seguridad aplicable.
Combinaciones de fusible-interruptor o disyuntores
Los alimentadores de transformadores pueden utilizar una combinación de interruptor-fusible o un disyuntor con relés de protección. La solución adecuada depende de las características del transformador, la corriente de falla esperada, los requisitos de selectividad y la filosofía de protección de la red.
Aisladores, gabinetes y accesorios de monitoreo
Los soportes aislantes mantienen las distancias eléctricas requeridas y soportan componentes activos. El gabinete protege el equipo contra las condiciones ambientales y mecánicas especificadas para el producto. Los indicadores de voltaje opcionales, los indicadores de paso de fallas, los operadores de motores y los dispositivos de comunicación pueden mejorar la visibilidad operativa y el control remoto cuando se integran adecuadamente.
4. ¿Qué beneficios ofrece el aislamiento del aire?
El aislamiento del aire puede ofrecer beneficios prácticos para proyectos de distribución, particularmente cuando el propietario del proyecto quiere evitar el aislamiento a base de SF₆ en los compartimentos relevantes. El valor de estos beneficios depende del diseño del equipo y del entorno operativo.
- No se requiere SF₆ en compartimentos aislados por aire:Un diseño adecuado evita las consideraciones de manipulación, monitoreo de fugas y recuperación al final de su vida útil asociadas con el SF₆ en esos compartimentos.
- Arreglos visibles y accesibles donde se diseñaron:Algunas construcciones facilitan la inspección de los componentes y las posiciones de cambio por parte del personal capacitado. Se debe verificar la accesibilidad para el modelo exacto.
- Configuración modular:Las unidades funcionales se pueden organizar para cumplir con diferentes requisitos de entrada, salida y transformador-alimentador cuando la familia de productos admite las combinaciones requeridas.
- Planificación práctica del mantenimiento:Sin SF₆ en las secciones aisladas por aire, los operadores evitan las tareas de mantenimiento relacionadas con el gas en esas secciones, aunque el mantenimiento eléctrico y mecánico sigue siendo esencial.
- Soporte para la automatización de la distribución:Los operadores de motor opcionales y los accesorios de monitoreo pueden admitir conmutación remota e informes de estado.
¿Cuáles son las limitaciones?
Los diseños con aislamiento de aire pueden requerir espacios libres eléctricos más grandes y un espacio de instalación más grande que algunas alternativas con aislamiento de gas. La humedad, la contaminación, la condensación, la altitud y las condiciones del recinto también pueden afectar el rendimiento del aislamiento. Un diseño sin gas no significa automáticamente un funcionamiento sin mantenimiento ni un rendimiento superior en todos los entornos.
Los compradores deben comparar la configuración completa del equipo, el costo de instalación, los requisitos del ciclo de vida, las condiciones ambientales y las regulaciones aplicables en lugar de seleccionar una RMU basándose únicamente en el medio de aislamiento.
5. ¿Dónde se utilizan las RMU con aislamiento de aire?
Las unidades principales de anillo aisladas en aire pueden servir para una variedad de aplicaciones de distribución de voltaje medio, sujetas a sus clasificaciones de voltaje, disposiciones de protección, construcción del gabinete y condiciones de instalación aprobadas.
Plantas Industriales
Las fábricas y las instalaciones de procesamiento utilizan equipos de distribución de media tensión para suministrar transformadores, áreas de producción y otras cargas eléctricas. Una RMU puede admitir el aislamiento del alimentador y ayudar a los equipos de mantenimiento a administrar secciones de la red sin afectar innecesariamente a todo el sitio.
Desarrollos comerciales y residenciales
Los complejos de oficinas, desarrollos de apartamentos, propiedades comerciales y proyectos de uso mixto pueden utilizar RMU en las subestaciones de distribución locales. Los arreglos funcionales compactos pueden simplificar la gestión de múltiples alimentadores de transformadores dentro de una infraestructura eléctrica planificada.
Redes de distribución de servicios públicos
Los operadores de distribución pueden instalar RMU en los puntos de conexión de la red para controlar las secciones de alimentación y apoyar los procedimientos de restauración. La unidad seleccionada debe satisfacer los requisitos de protección, conmutación, instalación y documentación específicos de la empresa de servicios públicos.
Proyectos de infraestructura y energías renovables
Las instalaciones solares, las instalaciones de infraestructura y otros proyectos energéticos pueden requerir conmutación de media tensión entre los circuitos de recolección, los transformadores y la red de distribución. La RMU debe seleccionarse de acuerdo con la contribución real a la falla, el servicio de conmutación y el diseño de la conexión a la red.
Para instalaciones al aire libre o costeras, los equipos de proyecto deben evaluar adicionalmente la protección del gabinete, la resistencia a la corrosión, el rango de temperatura, el control de la condensación y el sellado de la entrada de cables. La idoneidad de cualquier modelo en particular debe confirmarse con las condiciones de servicio declaradas por el fabricante.
6. ¿Qué especificaciones deben comprobar los compradores?
Elegir una RMU aislada en aire requiere más que igualar un voltaje nominal. Las clasificaciones incorrectas o una disposición de protección inadecuada pueden crear riesgos de seguridad, retrasos en la puesta en servicio y cambios costosos en los equipos. Los compradores deben proporcionar al fabricante los parámetros de la red y los requisitos del proyecto antes de solicitar una cotización.
| Especificación | Que verificar | Por qué es importante |
|---|---|---|
| Tensión nominal | Compatibilidad con la tensión nominal y máxima de funcionamiento del sistema. | Garantiza que el aislamiento y las clasificaciones de los equipos se adapten a la red. |
| Corriente nominal | Clasificaciones de corriente de barra, interruptor de anillo y alimentador. | Evita la selección de equipos inadecuados para la carga esperada. |
| Rendimiento de cortocircuito | Corriente nominal de corta duración, duración y tareas relevantes de cierre o desconexión. | Hace coincidir el cuadro con el nivel de falla calculado. |
| Configuración funcional | Número de vías, interruptores de anillo, alimentadores de transformadores y provisiones de expansión. | Alinea el equipo con el diagrama unifilar. |
| Método de protección | Combinación de interruptor-fusible o disposición de disyuntor y relé. | Soporta la correcta coordinación y eliminación de fallas. |
| Aislamiento y espacios libres | Diseño de aislamiento de aire y autorizaciones eléctricas requeridas. | Soporta el rendimiento dieléctrico en condiciones específicas. |
| Entorno de instalación | Uso interior o exterior, altitud, humedad, temperatura y contaminación. | Reduce los riesgos medioambientales y relacionados con el aislamiento. |
| Protección del recinto | Requisitos de acceso y clasificación de IP especificados. | Define la protección contra el ingreso en condiciones probadas. |
| Clasificación de seguridad | Clasificación requerida del arco interno, lados accesibles, corriente y duración. | Aborda los requisitos de protección del personal específicos del proyecto. |
| Automatización | Funcionamiento manual o motorizado, alimentación auxiliar, señales y protocolo de comunicación. | Garantiza la compatibilidad con monitorización remota o SCADA. |
| Documentos de cumplimiento | Normas aplicables, informes de ensayos de tipo, registros de ensayos de rutina y certificados. | Soporta la aprobación técnica y la aceptación del proyecto. |
Comprender las normas aplicables
IEC 62271-200 cubre conjuntos de dispositivos de control y aparamenta de CA con gabinete metálico para tensiones nominales superiores a 1 kV y hasta 52 kV inclusive, incluidas aplicaciones relevantes en interiores y exteriores. La edición aplicable y las modificaciones deben confirmarse con la especificación del proyecto. Dependiendo de la configuración del equipo, también pueden aplicarse normas adicionales para interruptores, disyuntores, combinaciones de interruptores y fusibles y dispositivos de puesta a tierra.
Como referencia, consulte la publicación oficial IEC 62271-200. Se debe verificar el cumplimiento del modelo y la configuración reales propuestos; Una declaración general de que un producto sigue una norma IEC no sustituye a la documentación de respaldo adecuada.
Preguntas que debe hacer antes de realizar un pedido
- ¿La RMU propuesta coincide con el diagrama unifilar y la disposición de cables aprobados?
- ¿Son suficientes las capacidades de corriente nominal y cortocircuito para el estudio del sistema?
- ¿Qué funciones de protección y puesta a tierra se incluyen de serie?
- ¿Están disponibles evidencia de pruebas de tipo y registros de pruebas de fábrica de rutina para la configuración relevante?
- ¿Se confirman las dimensiones, posiciones de entrada de cables, detalles de los cimientos y espacios libres para mantenimiento?
- ¿Se especifican claramente los repuestos, las instrucciones de funcionamiento, el soporte de puesta en servicio y los términos de garantía?
7. ¿Qué requisitos de seguridad e instalación son importantes?
La instalación de aparamenta de media tensión debe ser realizada por personal calificado siguiendo los planos aprobados, las regulaciones eléctricas locales, las instrucciones del fabricante y los procedimientos de seguridad específicos del sitio. Debido a que el equipo puede contener energía eléctrica inducida o almacenada peligrosa, la puesta en servicio y el mantenimiento nunca deben depender únicamente de las posiciones visuales de los interruptores.
Preparación del sitio
Antes de la entrega, confirme que los cimientos, las zanjas para cables, el espacio para doblar cables, las rutas de acceso, los requisitos de ventilación y los espacios libres para operar coincidan con los planos aprobados. El área de instalación debe permanecer dentro de los límites ambientales especificados y permitir una operación y mantenimiento seguros.
Terminación de cables y puesta a tierra
Utilice accesorios de cable compatibles y siga las instrucciones de terminación del fabricante. Verifique la preparación del conductor, el par de conexión, la identificación de fases, el estado del aislamiento y las conexiones a tierra. Las terminaciones mal instaladas pueden provocar sobrecalentamiento, descarga parcial, deterioro del aislamiento o fallas eléctricas.
Comprobaciones de puesta en servicio
La puesta en servicio debe seguir un plan de pruebas aprobado que refleje el diseño del producto y los requisitos del proyecto. Las comprobaciones típicas incluyen la inspección del funcionamiento mecánico, enclavamientos, cableado, continuidad de la conexión a tierra, ajustes de protección, circuitos de control y resultados de pruebas eléctricas relevantes. Las pruebas exactas y los criterios de aceptación deben ser definidos por ingenieros calificados.
8. ¿Cómo pueden los operadores mantener una RMU con aislamiento de aire?
Aunque una RMU aislada en aire evita el mantenimiento de gas SF₆ en sus compartimentos aislados en aire, aún requiere un programa de mantenimiento apropiado para su diseño, servicio, antigüedad y entorno de instalación. El mantenimiento preventivo ayuda a identificar el deterioro antes de que provoque una interrupción o un incidente de seguridad.
Áreas de inspección recomendadas
- Condición del recinto:Verifique si hay corrosión, daños físicos, entrada de agua, ventilación bloqueada y sellos dañados.
- Condición de aislamiento:Busque contaminación, humedad, marcas, grietas u otros signos de deterioro durante las inspecciones aprobadas.
- Mecanismos de conmutación:Verifique los mecanismos operativos, los indicadores de posición, los enclavamientos y el estado mecánico de acuerdo con los procedimientos del fabricante.
- Conexiones y cables:Inspeccione las terminaciones y conexiones accesibles en busca de signos de sobrecalentamiento, holgura o daños en el aislamiento utilizando métodos aprobados.
- Protección y control:Verifique la configuración de los relés, la energía auxiliar, las alarmas, los operadores de motores y las funciones de comunicación, si están instaladas.
- Archivos:Documente inspecciones, resultados de pruebas, fallas, operaciones de conmutación y acciones correctivas.
¿Con qué frecuencia se debe inspeccionar una RMU?
No existe un intervalo de inspección único adecuado para cada instalación. Siga el programa de mantenimiento del fabricante, las regulaciones aplicables, los requisitos de servicios públicos y la evaluación de riesgos del sitio. Los equipos en ambientes polvorientos, húmedos, corrosivos o muy cargados pueden requerir controles de condición más frecuentes.
No abra compartimentos sellados o restringidos, no ajuste componentes activos ni realice trabajos intrusivos sin la autorización, el aislamiento y los procedimientos de prueba prescritos. Si se produce un calentamiento anormal, ruido de descarga, olor a quemado, alarmas inesperadas o resistencia mecánica, comunique el problema de inmediato al personal de mantenimiento calificado.
9. ¿Qué problemas comunes deberían prevenir los equipos de proyecto?
Muchos problemas del proyecto de aparamenta comienzan antes de la energización. Las especificaciones claras, la documentación completa y la coordinación entre el proveedor del equipo, el diseñador eléctrico, el instalador y el usuario final pueden reducir retrasos evitables.
| Problema común | Consecuencia potencial | Acción preventiva |
|---|---|---|
| Calificación de falla incorrecta | Es posible que el equipo no resista el servicio de falla de red real. | Confirme los resultados del estudio de fallas y las calificaciones del equipo antes de la aprobación. |
| Configuración incorrecta del alimentador | Faltan funciones de conmutación o protección y costoso rediseño. | Revise el diagrama unifilar y el cronograma de unidades funcionales. |
| Accesorios de cables incompatibles | Dificultades de instalación o terminaciones de cables poco confiables. | Confirme las especificaciones del cable y los kits de terminación aprobados. |
| Condiciones inadecuadas del sitio | Condensación, corrosión, problemas de aislamiento o limitaciones de acceso. | Verifique las condiciones de servicio, el diseño del gabinete y los espacios libres de instalación. |
| Documentación de prueba incompleta | Inspección, aceptación o puesta en servicio retrasadas. | Acuerde los registros de prueba y los certificados requeridos durante la adquisición. |
| Responsabilidades de mantenimiento poco claras | Inspecciones perdidas y respuesta a fallas más lenta. | Definir procedimientos operativos, capacitación, repuestos y soporte de servicio. |
Para los equipos de adquisiciones, el enfoque más eficaz es definir los requisitos técnicos antes de comparar cotizaciones. Es posible que un precio inicial bajo no represente el mejor valor general si la configuración propuesta requiere ingeniería adicional, cambios de instalación o accesorios no compatibles.
10. Preguntas frecuentes
¿Cuál es el propósito principal de una unidad principal de anillo RMU con aislamiento de aire?
Su objetivo principal es gestionar las conexiones de conmutación, aislamiento y distribución en una red de media tensión. Dependiendo de la configuración, también proporciona protección del transformador-alimentador y admite el aislamiento de secciones de cable defectuosas.
¿Qué significa aire aislado en una RMU?
Esto significa que el aire atmosférico sirve como medio aislante alrededor de los componentes energizados relevantes. La disposición exacta del aislamiento depende del diseño del producto y el término por sí solo no define la tecnología de conmutación o interrupción del arco.
¿Una RMU con aislamiento de aire está libre de SF₆?
Un diseño con aislamiento de aire puede evitar el SF₆ en los compartimentos de aislamiento correspondientes. Los compradores deben consultar la documentación técnica del fabricante para confirmar si el conjunto completo propuesto contiene SF₆ u otros gases aislantes.
¿Cuál es la diferencia entre una RMU y un transformador?
Una RMU controla y protege las conexiones eléctricas dentro de la red de distribución, mientras que un transformador cambia el voltaje de un nivel a otro. Pueden instalarse juntos en una subestación de distribución, pero realizan funciones diferentes.
¿Puede una RMU aislada en aire restaurar automáticamente la energía después de una falla?
No necesariamente. Las unidades básicas pueden requerir conmutación manual autorizada. El aislamiento o restauración automática de fallas requiere protección adecuada, conmutación motorizada, lógica de control, comunicaciones y un esquema de automatización de red aprobado.
¿Qué calificaciones técnicas son más importantes a la hora de comprar una RMU?
Los parámetros clave incluyen voltaje nominal, corriente nominal, resistencia a cortocircuitos y capacidad de cierre, funciones de conmutación, disposición de protección, rendimiento del aislamiento, condiciones ambientales, clasificación del gabinete y cualquier clasificación de arco interno requerida.
¿Requiere mantenimiento una RMU aislada por aire?
Sí. Los operadores deben seguir el programa de mantenimiento del fabricante e inspeccionar el gabinete, el aislamiento, los mecanismos de conmutación, las terminaciones de los cables, el sistema de puesta a tierra, los dispositivos de protección y el equipo de control opcional, según corresponda.
¿Qué norma es relevante para las RMU con envolvente metálica de media tensión?
IEC 62271-200 es un estándar clave para los conjuntos de aparamenta de CA en gabinete metálico aplicables con clasificación superior a 1 kV y hasta 52 kV. Pueden aplicarse otras normas a dispositivos de conmutación y protección individuales. El equipo del proyecto debe verificar las ediciones requeridas y la documentación de prueba del producto real.
¿Cómo pueden los compradores evaluar a un fabricante de RMU?
Revise la documentación técnica del fabricante, las opciones de configuración del producto, la evidencia de prueba de tipo aplicable, los procedimientos de prueba de fábrica de rutina, los controles de calidad, la guía de instalación, la disponibilidad de repuestos, las condiciones de garantía y la capacidad para cumplir con los requisitos específicos del proyecto.
Elija la RMU con aislamiento de aire adecuada para su proyecto
La distribución confiable de media tensión comienza con la configuración correcta del equipo, especificaciones técnicas precisas y una comprensión clara de las condiciones del sitio. Ya sea que esté planificando un sistema de distribución de energía industrial, un desarrollo comercial o un proyecto de red de servicios públicos, una selección cuidadosa del equipo puede respaldar una operación más segura y una planificación de mantenimiento más confiable.
Zhejiang Usune Electric Co., Ltd.puede incluirse en la evaluación de su proveedor al adquirir equipos de distribución eléctrica. Comparta el voltaje de su proyecto, la corriente nominal, los requisitos de cortocircuito, la configuración de la unidad funcional, el entorno de instalación y los estándares aplicables para ayudar a establecer el alcance técnico adecuado.
¿Necesita ayuda para definir sus requisitos de aparamenta de media tensión?Contáctenospara analizar las especificaciones de su proyecto, solicitar documentación relevante del producto y explorar una solución adecuada para su aplicación de distribución de energía.
Nota técnica: Las configuraciones y clasificaciones del producto varían según el modelo. Confirme todas las especificaciones, estándares aplicables, documentación de prueba y procedimientos operativos con el fabricante y el ingeniero del proyecto responsable antes de la adquisición, instalación o energización.
