El tablero de distribución de CA extraíble revestido de metal para interiores KYN61-40.5 está diseñado para Sistemas de distribución de energía CA trifásicos de 40,5 kV, 50/60 Hz. Adoptando ABB diseño de esquema estandarizado y conceptos de interfaz hombre-máquina, esto La aparamenta de alta tensión combina la probada estructura del compartimento KYN61 con Aspecto industrial estilo ABB y características avanzadas de seguridad operativa.
Diseñado para aplicaciones confiables de distribución de energía de media tensión, el El tablero KYN61-40.5 proporciona una excelente resistencia mecánica, eléctrica conveniencia de rendimiento y mantenimiento para subestaciones, plantas de energía y sistemas de energía industriales.
El cuerpo del gabinete del tablero de distribución KYN61-40.5 está fabricado con materiales de alta calidad. Placas de acero recubiertas de aluminio y zinc procesadas mediante tecnología de doblado CNC. el La estructura adopta un método de ensamblaje atornillado de alta resistencia sin soldadura, lo que garantiza Excelente rigidez del gabinete, precisión dimensional y estabilidad mecánica a largo plazo.
Las dimensiones estándar del gabinete son:
El recinto está dividido mediante tabiques metálicos conectados a tierra en cuatro independientes. compartimentos:
Cada compartimento cuenta con un canal de alivio de presión independiente para efectivamente Libera la presión del arco interno y mejora la seguridad operativa.

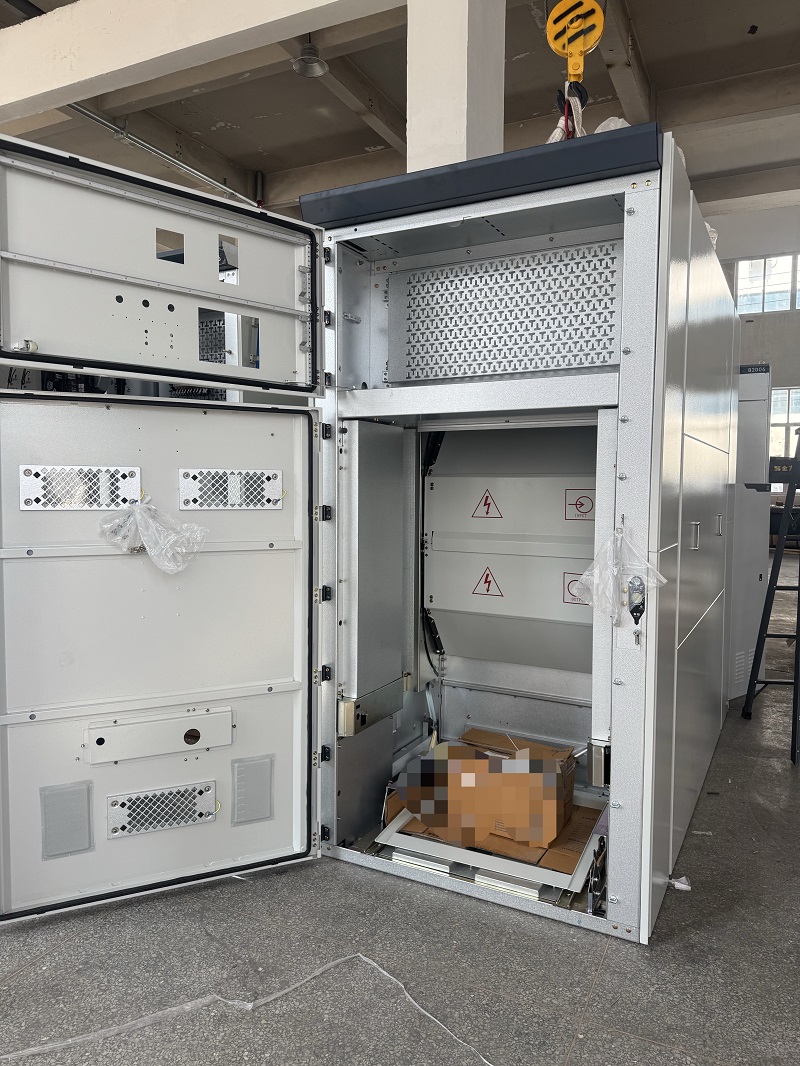

El panel frontal del tablero de distribución KYN61-40.5 adopta un diseño de operación integrada. La ventana de visualización del instrumento, la manija de operación mecánica, la posición del carro de mano. El indicador, el mecanismo de bloqueo y las etiquetas de advertencia están dispuestos de forma clara y Diseño organizado, que permite a los operadores identificar rápidamente el estado del equipo.
Las rejillas de ventilación optimizadas proporcionan una disipación de calor eficiente mientras mantienen una apariencia limpia y uniforme del gabinete. El índice de protección del gabinete alcanza IP4X, y el nivel de protección es IP2X cuando la puerta del compartimiento del disyuntor está abierto.

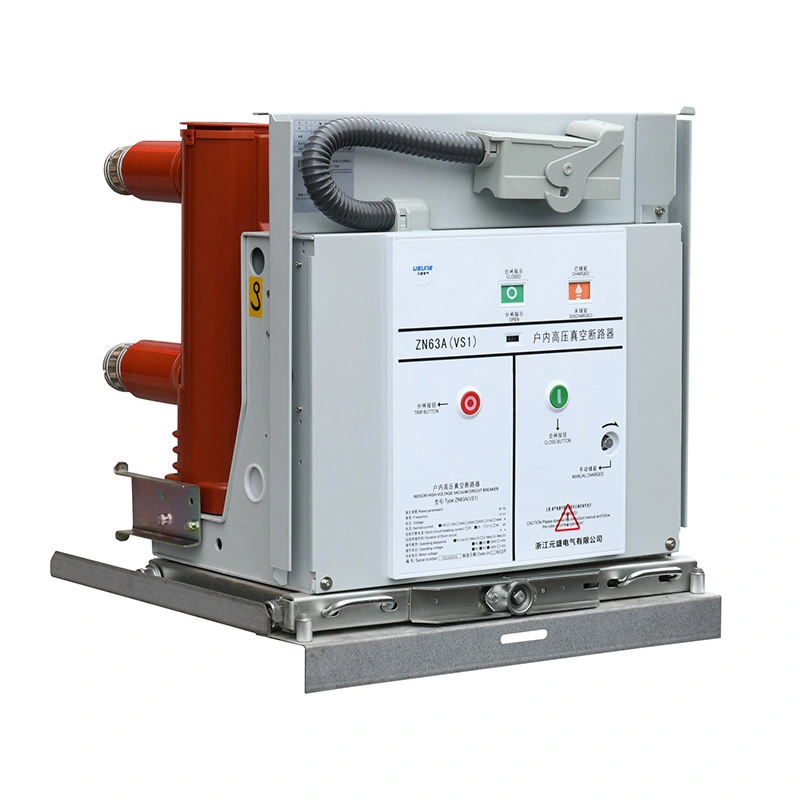

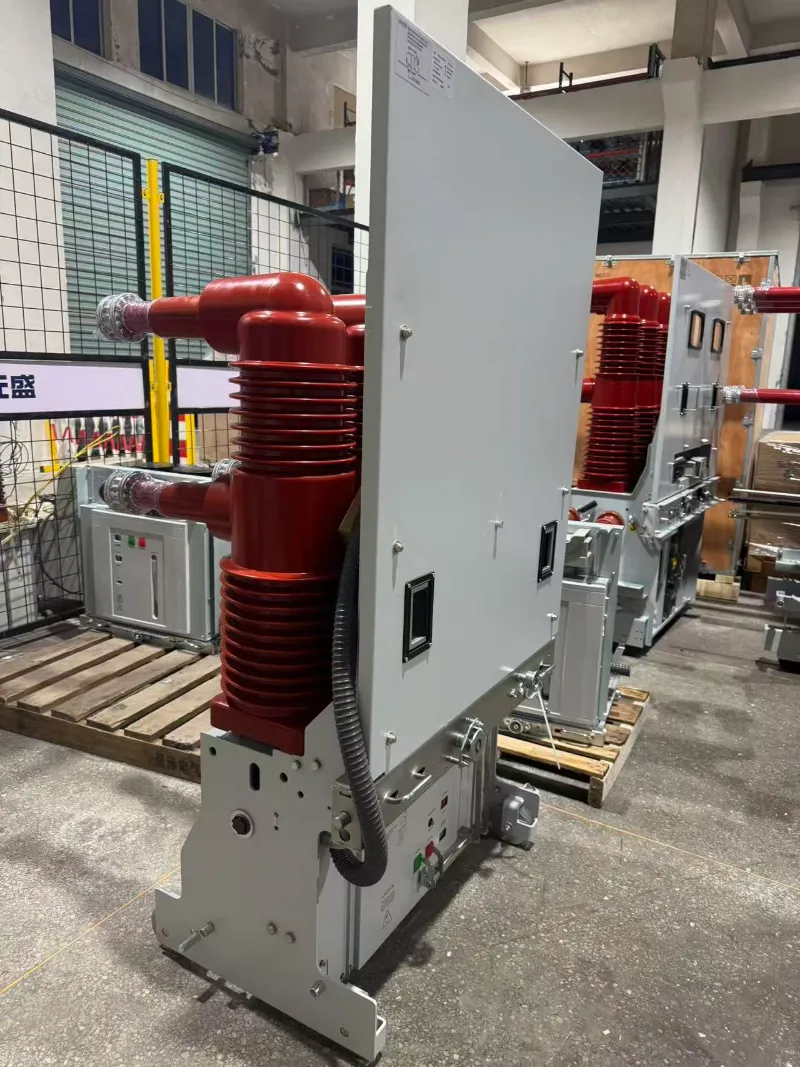

El tablero de distribución KYN61-40.5 es totalmente compatible con ABB HD4 y VD4-40.5 disyuntores de vacío extraíbles, así como relés de protección de la serie ABB REF. Esto lo convierte en una solución ideal para proyectos que requieren aparamenta compatible con ABB. configuraciones.
El carro de mano extraíble adopta un mecanismo de propulsión de tornillo montado en el piso, proporcionando un funcionamiento suave y una excelente intercambiabilidad para el circuito de vacío de ABB interruptores. El completo sistema de enclavamiento de cinco prevenciones integra mecánica y funciones de protección de seguridad eléctrica según los conceptos de lógica de seguridad de ABB.
El diseño, espacio libre de aislamiento, estructura mecánica y rendimiento eléctrico. del tablero de distribución KYN61-40.5 cumplen con los estándares internacionales que incluyen:
El tablero cumple con los requisitos del proyecto, incluidas las pruebas de aumento de temperatura, pruebas de resistencia a cortocircuitos y pruebas de clasificación de arco interno, lo que lo hace Adecuado para aplicaciones exigentes de distribución de energía de alto voltaje.
El tablero adopta una apariencia de gabinete estilo ABB y un funcionamiento estandarizado. Diseño de interfaz, que proporciona una apariencia industrial profesional y conveniente. experiencia de operación.
La estructura de montaje modular atornillada mejora la rigidez del gabinete y simplifica instalación, y permite un mantenimiento más fácil y una futura expansión.
Las particiones metálicas conectadas a tierra crean compartimentos funcionales separados, mejorando seguridad del operador y proporciona una protección eficaz contra el alivio de la presión del arco interno.
El cuadro está especialmente diseñado para combinar con los disyuntores de vacío ABB de 40,5 kV. y dispositivos de protección, proporcionando una excelente intercambiabilidad y sistema integración.
Con protección de gabinete IP4X y diseño de seguridad avanzado, el KYN61-40.5 El tablero de distribución es adecuado para subestaciones, instalaciones de generación de energía, industriales. plantas y otros proyectos de distribución de media tensión.
El tablero de distribución KYN61-40.5 se usa ampliamente en:
Con diseño compatible con ABB, construcción mecánica robusta, seguridad avanzada Protección y cumplimiento de las normas IEC, el tablero de distribución KYN61-40.5 proporciona una solución confiable para los requisitos de distribución de energía de media tensión. Se entrega larga vida útil, mantenimiento conveniente y operación estable para energía crítica aplicaciones en todo el mundo.
