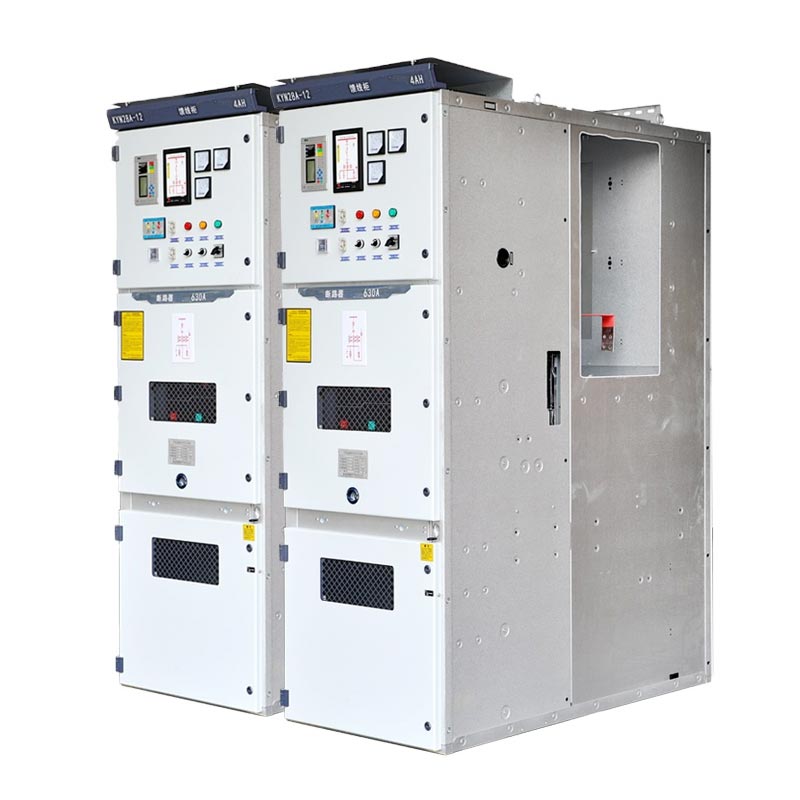

Celda Kyn28 11kV

El Tablero Usune Kyn28 de 11kV es adecuado para sistemas de CA trifásicos de 3,6kV a 12kV, 50Hz, lo que permite la recepción de energía, distribución, control, protección y seguimiento. Admite barra colectora simple, seccionamiento de barra colectora simple y doble métodos de conexión de barras colectoras, lo que lo convierte en un dispositivo de distribución de energía clave en los sistemas de energía. Como producto central de una Proveedor profesional de equipos eléctricos de China, se ha convertido en un distribuidor de energía de media tensión confiable a nivel mundial. Solución gracias a sus capacidades de fabricación en fábrica y calidad estable.

Aparamenta de baja tensión

Aparamenta de media tensión

Cumplimiento de estándares básicos

El tablero de distribución Usune Kyn28 de 11 kV cumple estrictamente con los estándares nacionales e internacionales para garantizar el producto. Fiabilidad, seguridad e interoperabilidad:

1. IEC 60298 / IEC 62271-200: Aparamenta de CA en gabinete metálico con tensiones nominales de 1 kV a 52 kV
2. GB 3906-2006: Gabinetes de control y aparamenta con gabinete metálico de 3–35 kV CA
3. DL/T 404-2007: Especificaciones técnicas para aparamenta de alta tensión de CA para interiores
4. GB/T 11022: Especificaciones generales para aparamenta de alta tensión

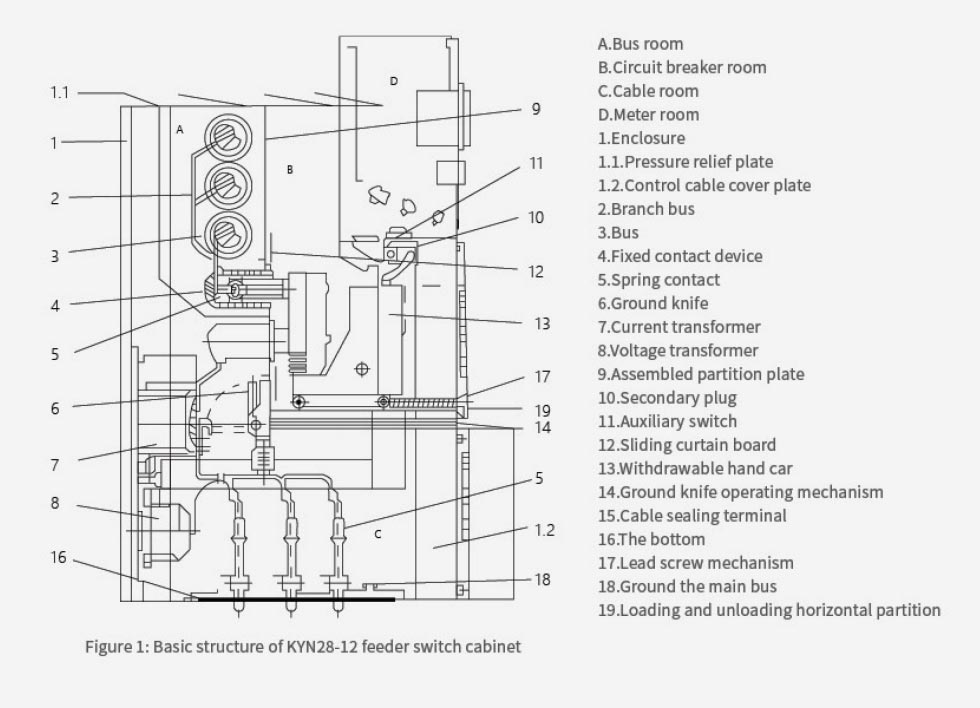

Características estructurales y de diseño

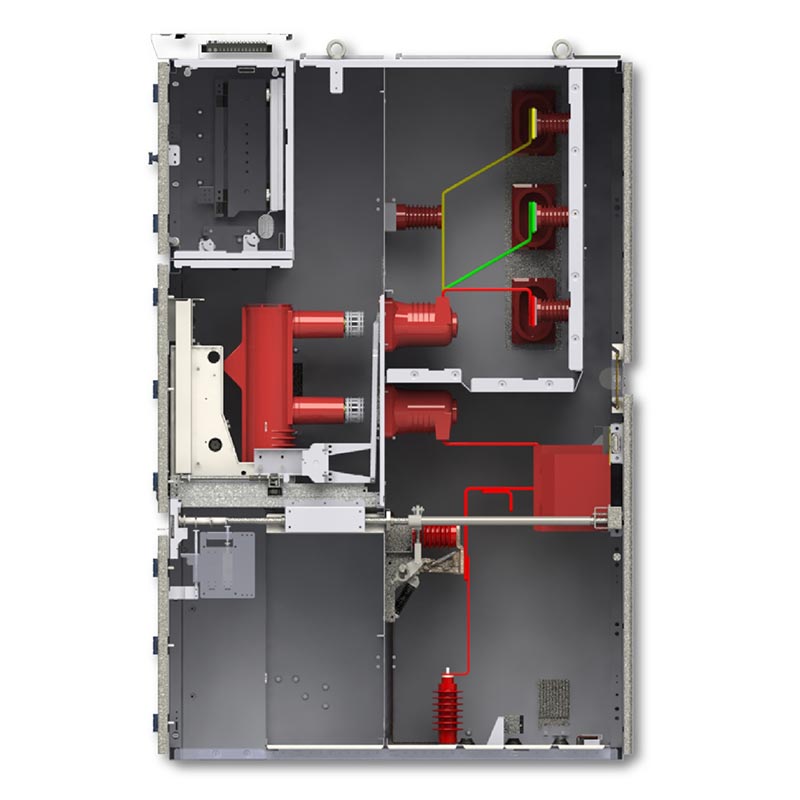

El gabinete Kyn28 Switchgear de 11kV adopta una estructura modular atornillada hecha de acero galvanizado/laminado en frío de alta calidad. Placa de acero, dividida en cinco compartimentos de conexión a tierra independientes mediante particiones metálicas, lo que previene eficazmente fallas. propagación.

1. Compartimento del disyuntor: Equipado con un carro de disyuntor de vacío extraíble con mecanismo mecánico. entrelazado
2. Compartimento de Barras: Instala barras principales y barras secundarias, aisladas de forma independiente.
3. Compartimento de cables: Se utiliza para conexiones de cables y contiene transformadores, interruptores de puesta a tierra, descargadores de sobretensiones, etc.
4. Compartimento de instrumentos de control: Instala relés, instrumentos, dispositivos de protección y circuitos secundarios.
5. Canal de alivio de presión: equipado con un dispositivo de alivio de presión en la parte superior, lo que permite una liberación segura de la presión del arco. en caso de avería.

Ventajas principales

1. Diseño de carro de mano extraíble: el disyuntor y los carros de mano PT son intercambiables, lo que permite un mantenimiento rápido y reemplazo sin desenergizar toda la sección de barras.
2. Enclavamiento integral de cinco protecciones: evita la apertura/cierre accidental del disyuntor, evita empujar/tirar del carro bajo carga, evita cerrar el interruptor de puesta a tierra mientras está energizado, evita que se energice cuando el interruptor de puesta a tierra está cerrado y evita la entrada accidental a compartimentos energizados.
3. Estructura compacta: operación y mantenimiento frontal, lo que ahorra espacio de instalación.
4. Alta adaptabilidad ambiental: Calentador de condensación incorporado, apto para ambientes húmedos.

Principales tipos de aplicaciones:

1. Gabinete de línea entrante (recepción de energía)
2. Gabinete de línea de salida (distribuyendo energía a alimentadores/motores)
3. Transformador de voltaje y gabinete de medición de voltaje.
4. Armario de medida (con contador de energía)
5. Gabinete de sección de barras
6. Gabinete de aislamiento

Condiciones ambientales

- Temperatura ambiente: -15 ℃ ~ +40 ℃
- Humedad relativa media diaria ≤95%, media mensual ≤90%
- Sin gases explosivos, corrosivos o polvo conductor, sin vibraciones severas
- Sólo instalación en interiores

Principales parámetros técnicos.

Caso de aplicación real

Proyecto de distribución de energía en complejo urbano comercial. Un complejo comercial de 50 pisos (oficinas + comercial + entretenimiento) en el este de China utiliza 18 unidades Usune Kyn28 Switchgear de 11 kV, incluidas líneas entrantes, líneas salientes, PT, medición, armarios de sección y armarios de aislamiento, con alimentación redundante mediante doble barra.

Después de dos años de funcionamiento, logró una confiabilidad del suministro de energía del 99,98% sin cortes de energía no planificados. el La aparamenta se puede reemplazar rápidamente, lo que reduce significativamente el tiempo de mantenimiento. El armario compacto ahorra espacio en el sala de distribución y un calentador de condensación garantiza un funcionamiento estable en ambientes húmedos.

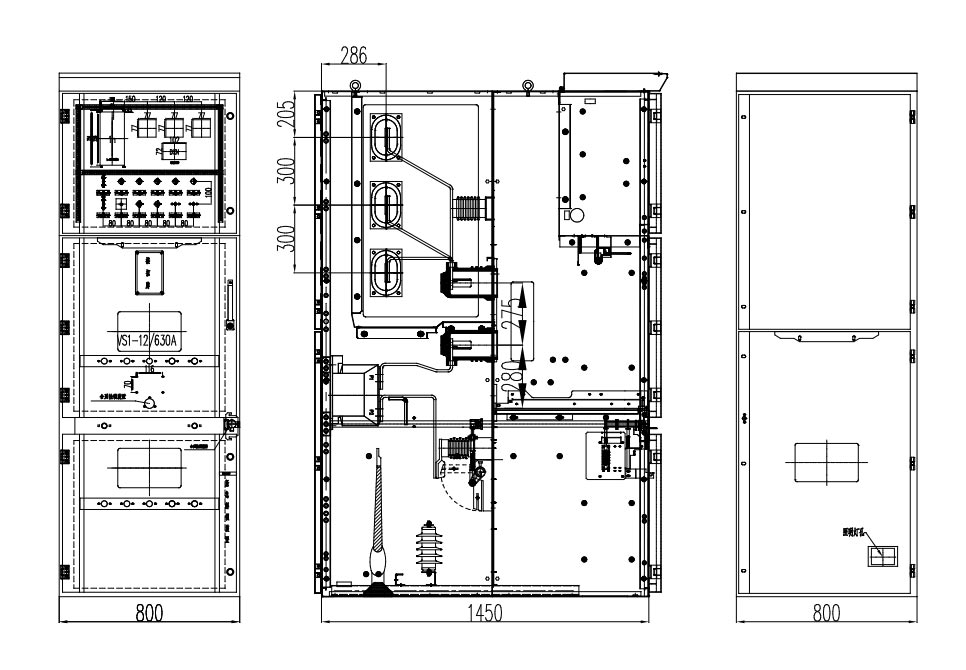

Dimensión externa del producto

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Cuáles son las principales diferencias entre la aparamenta Usune KYN28 11kV y la aparamenta fija tradicional?

R: La principal diferencia es la estructura del tablero de distribución extraíble. Los disyuntores se pueden retirar y intercambiados, eliminando la necesidad de un corte completo de energía durante el mantenimiento. Esto da como resultado una mayor seguridad y Eficiencia de mantenimiento y el compartimento independiente limita eficazmente el rango de fallas.

P2: ¿Se puede utilizar el tablero de distribución Kyn28 de 11 kV en entornos de gran altitud o particularmente húmedos?

R: Sí. Como fabricante profesional, Usune ofrece un diseño de reducción de potencia a gran altitud, aislamiento mejorado y protección contra la corrosión y un calentador incorporado para garantizar un funcionamiento confiable en ambientes húmedos.

P3: ¿Qué pasa con la garantía del producto y el servicio posventa?

R: Toda la máquina viene con una garantía de 12 meses, un equipo técnico global que responde las 24 horas del día y rápido. Servicio in situ disponible en áreas principales. También proporcionamos mantenimiento a largo plazo y capacitación técnica.
