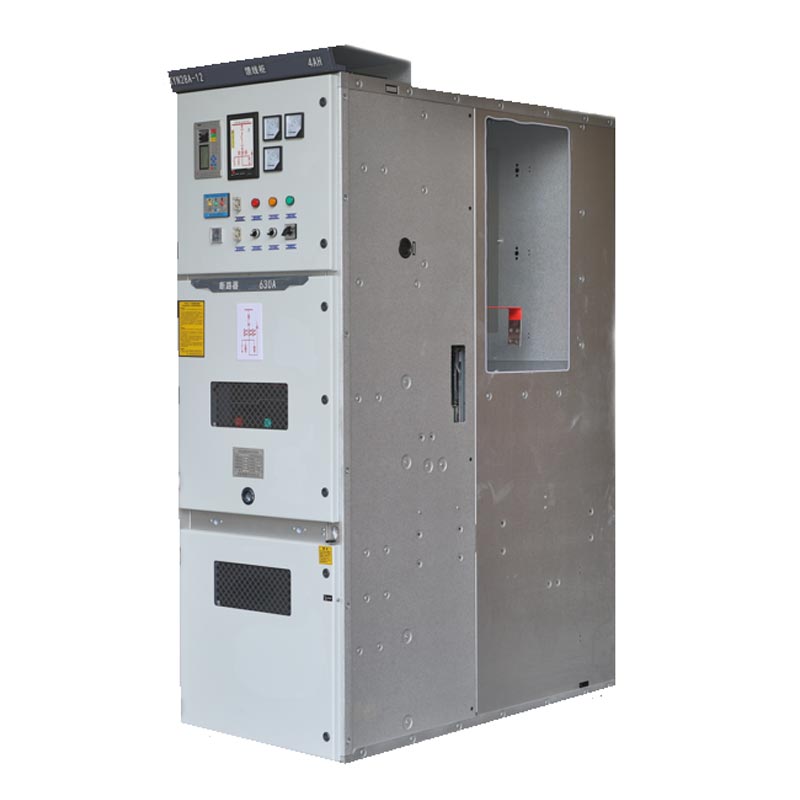

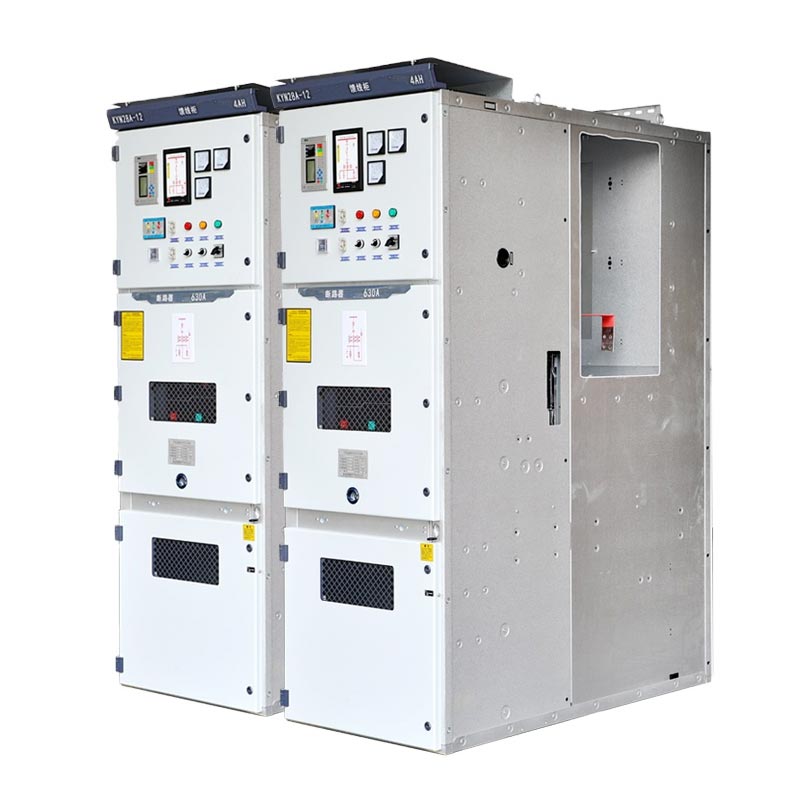

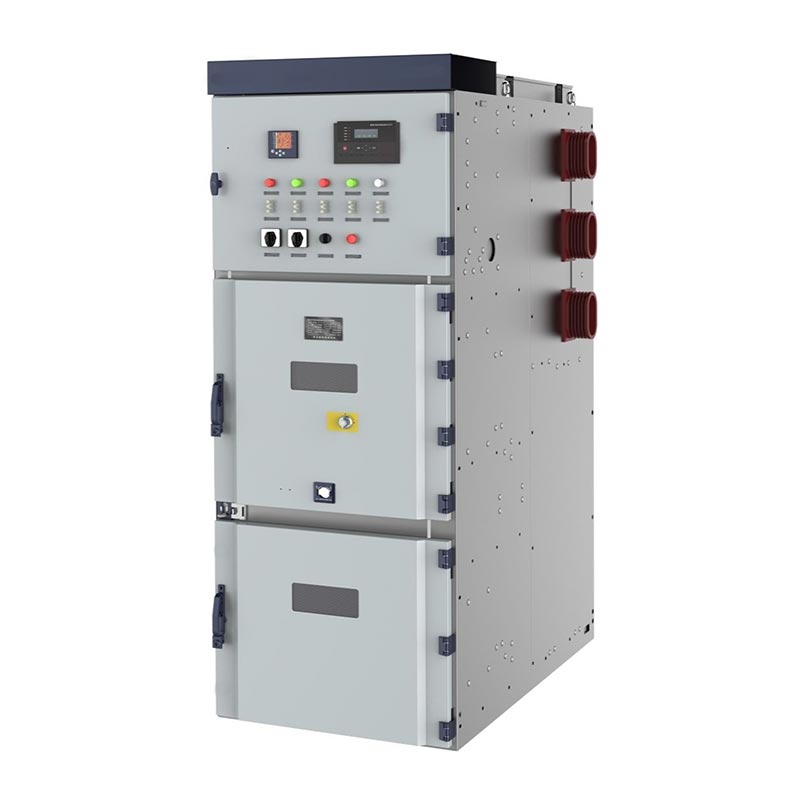

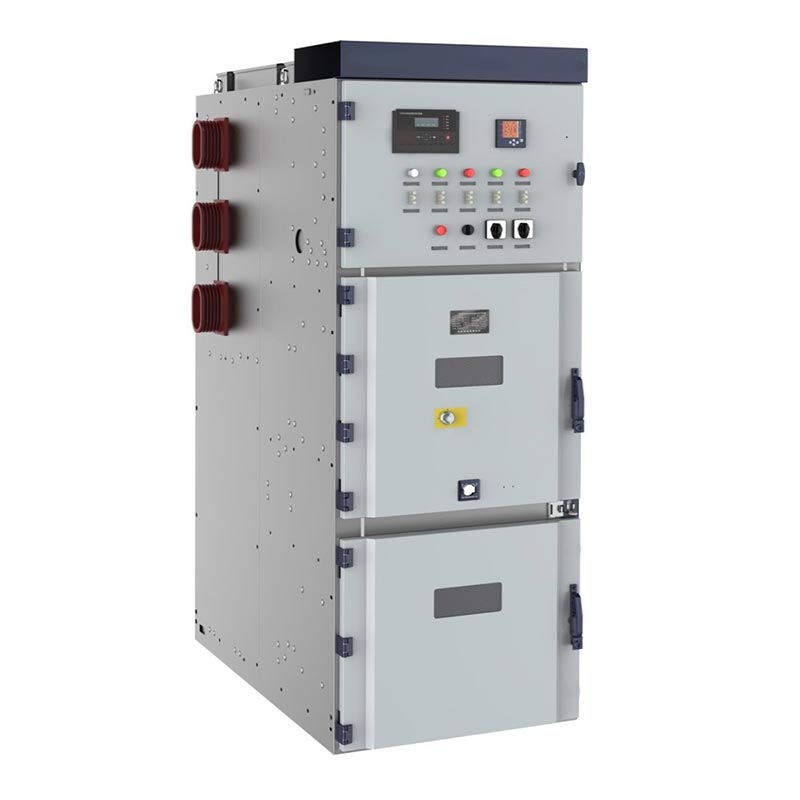

La aparamenta Usune Kyn28 de 24 kV es una aparamenta de vacío de media tensión extraíble revestida de metal para interiores con clasificación voltajes que cubren los niveles principales de 13,8 kV, 17,5 kV, 20 kV y 24 kV. Diseñado específicamente para CA trifásica 50/60 Hz. sistemas de energía, sus funciones principales son la recepción eficiente de energía y la distribución precisa, al tiempo que permite el tiempo real control de circuitos, protección contra fallas y monitoreo del estado operativo. Como producto referente de los 14 años de trayectoria de Usune Experiencia en el campo eléctrico de media tensión, su diseño integra estructura madura y tecnología avanzada, Equilibrando el rendimiento eléctrico con facilidad de operación y mantenimiento, y cumpliendo plenamente con los requisitos esenciales de media tensión. necesidades de distribución de energía de los sectores eléctrico, industrial y de construcción.
Aparamenta de baja tensión
Aparamenta de media tensión
El tablero de distribución Kyn28 de 24 kV cumple estrictamente con múltiples estándares técnicos nacionales e internacionales autorizados. para garantizar el cumplimiento en todos los procesos de diseño, producción y pruebas. Los estándares básicos incluyen:
- Normas nacionales: GB3906-2006 "Aparamenta de control y distribución con envolvente metálico de 3,6-40,5 kV CA", GB/T11022 "General
Requisitos técnicos para aparamenta de conmutación y control de alta tensión", DL/T404 "Condiciones técnicas para realizar pedidos
Aparamenta de alto voltaje de CA para interiores"
- Norma internacional: IEC62271-200 "Aparamenta de distribución y control de CA con tensión nominal superior a 1 kV
y por debajo de 52 kV"
1. Temperatura: -15 ℃ ~ 40 ℃; Humedad: Promedio diario ≤95%, Promedio mensual ≤90%
2. Altitud ≤1000 m, intensidad sísmica ≤8 grados
3. Libre de gases corrosivos e inflamables y de vibraciones frecuentes; Las condiciones de funcionamiento especiales se pueden personalizar.
tras la negociación.

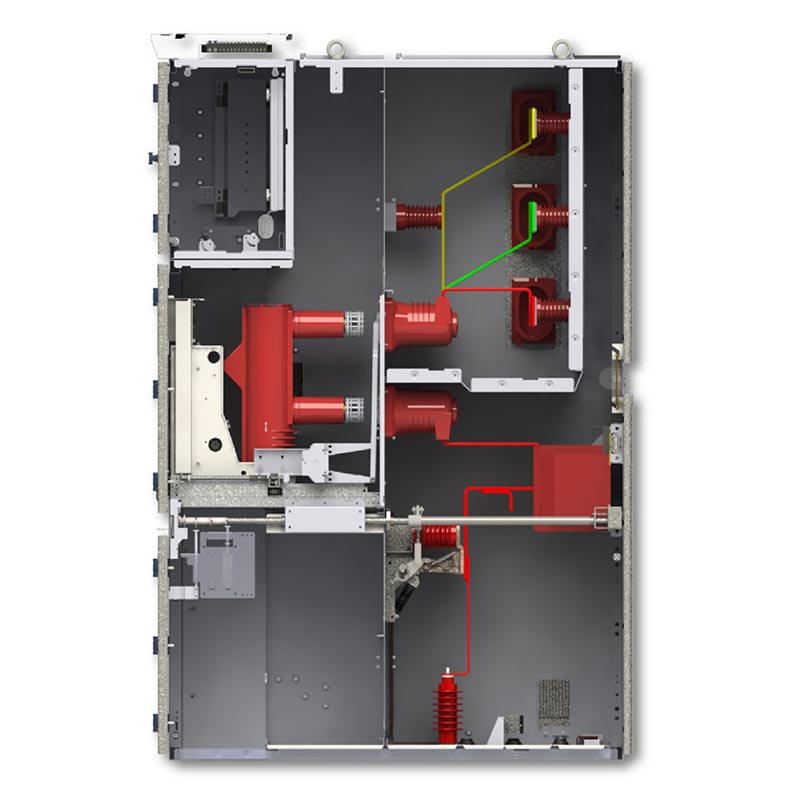

1. Estructura cerrada blindada: Las salas funcionales divididas independientemente aíslan los arcos eléctricos, mejorando la seguridad.
2. Carro de mano extraíble: Facilita el reemplazo y mantenimiento de componentes, acortando el tiempo de actividad.
3. Doble enclavamiento: Proporciona protección de cinco pruebas, eliminando el mal funcionamiento.
4. Extinción de arco al vacío: Fuerte capacidad de extinción de arco, larga vida útil, adecuada para operación frecuente.
5. Canal de alivio de presión: Liberación de presión direccional en caso de falla, protegiendo el equipo circundante.
| Categoría de parámetro | Indicadores básicos |
| Tensión nominal | 13,8 kV, 17,5 kV, 20 kV, 24 kV |
| Frecuencia nominal | 50Hz/60Hz |
| Corriente nominal | 630A~3150A |
| Corriente de ruptura nominal de cortocircuito | 25kA~50kA |
| Nivel de protección | IP4X (Gabinete), IP2X (Entre Compartimentos) |
| Artículo | Unidad | Parámetro | |
| Tensión nominal | kV | 24 | |
| Frecuencia nominal | Hz | 50 | |
| Corriente nominal del disyuntor | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corriente nominal del armario de distribución. | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corriente dinámica nominal (4s) | ka | 16, 20, 25, 31,5, 40, 50 | |
| Corriente constante nominal (pico) | ka | 40, 50, 63, 80, 100, 125 | |
| Corriente nominal de corte en cortocircuito | ka | 16, 20, 25, 31,5, 40, 50 | |
| Corriente nominal de cierre de cortocircuito | ka | 40, 50, 63, 80, 100, 125 | |
| Tensión soportada de frecuencia industrial de 1 min. | Polo-polo, polo-tierra | kV | 65 |
| A través de la distancia de aislamiento | kV | 79 | |
| Tensión soportada de impulso de rayo (pico) | Polo-polo, polo-tierra | kV | 125 |
| A través de la distancia de aislamiento | kV | 145 | |
| Nivel de protección | IP4X para gabinete, IP2X para sala de aislamiento y sala de disyuntores abierta | ||
| Nota: la capacidad de cortocircuito del CT debe considerarse por separado. | |||
Caso 1: Proyecto de Distribución de Energía en un Gran Parque Industrial Químico en el Sudeste Asiático. Usune, como profesional El fabricante suministró 82 paneles de aparamenta para este parque, aptos para cargas pesadas, sin degradación del rendimiento. luego de 3 años de operación continua, convirtiéndonos en un referente local.
Caso 2: Proyecto de distribución de energía en un complejo comercial de gran altura en China. Aplicado a un súper de 428 metros. Subestación subterránea de gran altura, su diseño compacto y alta protección se adaptan al entorno cerrado, asegurando suministro de energía estable para un flujo diario de más de 100.000 personas.
1. Fuerza profesional: 14 años de cultivo profundo, con I+D independiente y producción personalizada
capacidades.
2. Control de calidad riguroso: Inspección de calidad de proceso completo, cada dispositivo viene con un informe de prueba completo.
3. Entrega Eficiente: Pedidos estándar entregados en 15-20 días, adaptables a necesidades urgentes.
4. Servicios de personalización: admite la personalización de OEM, logotipos y parámetros para satisfacer las necesidades individuales.
5. Garantía posventa: garantía de 12 meses, respuesta posventa y resolución dentro de 1-3 días.
El Usune Kyn28 Switchgear 24kV, con su tecnología madura y rendimiento confiable, se ha convertido en el preferido elección para la distribución de energía de media tensión a nivel mundial. Aprovechar las ventajas de la cadena de suministro de China y Suministro directo de fábrica, Usune se posiciona como un fabricante profesional y proveedor confiable, contribuyendo a el desarrollo de la infraestructura energética global.
