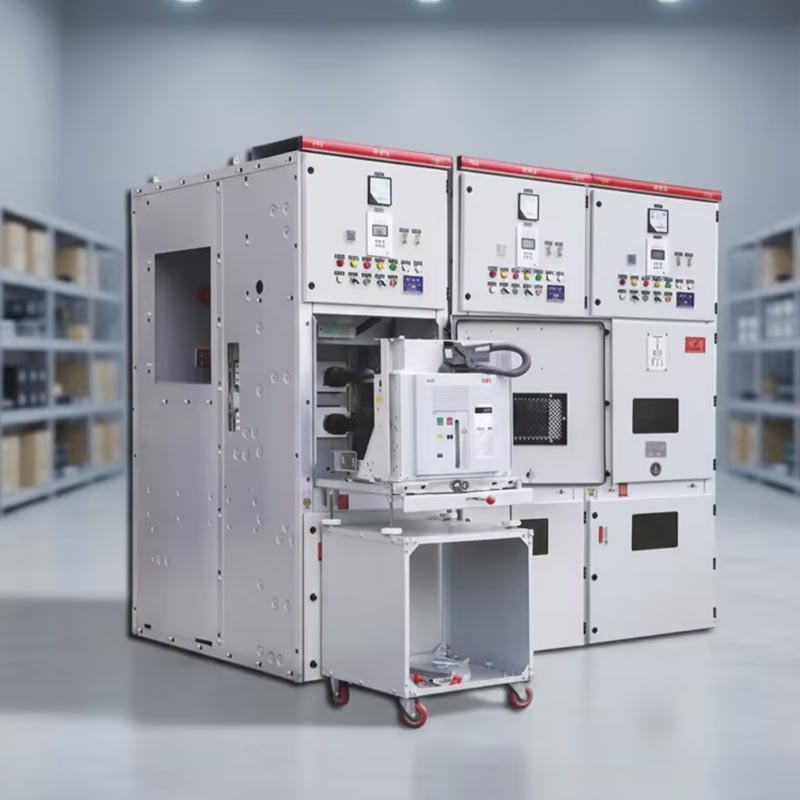

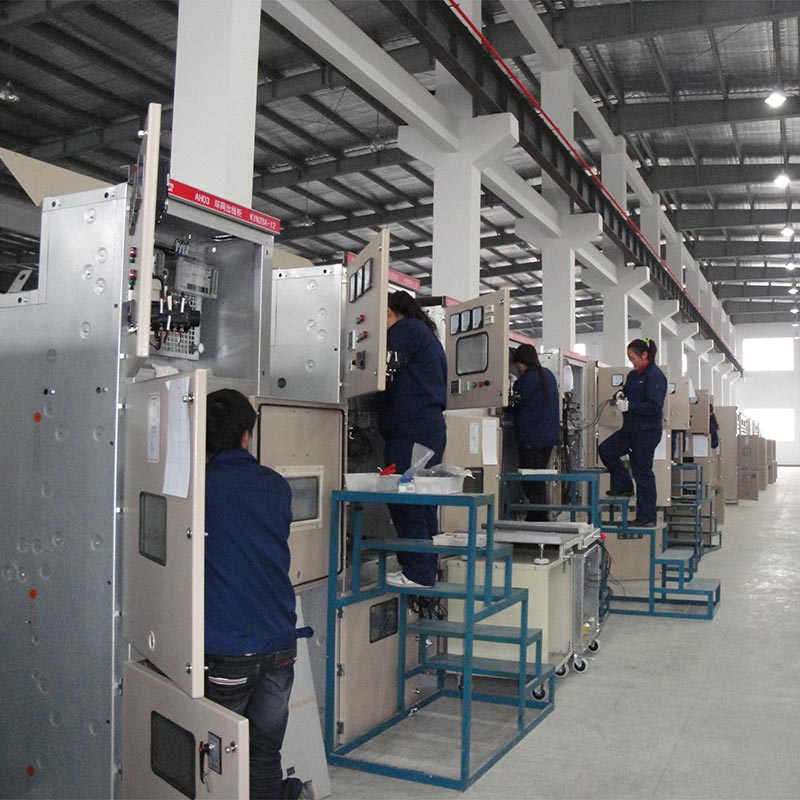

Dispositivo de distribución Kyn28 10kv

El cuadro Usune Kyn28 de 10 kV es adecuado para CA trifásica de 50 Hz, barra colectora simple de 3,6 ~ 12 kV y barra colectora simple segmentado sistemas de energía y presenta funciones integrales de "cinco pruebas". La sección de carros de mano del gabinete se puede equipar con Componentes centrales como disyuntores de vacío y contactores de vacío. Disyuntores de vacío de marcas como ABB VD4, Se pueden seleccionar Schneider HVX y Usune VS1. Este es actualmente el conjunto completo de alto voltaje para interiores convencional poder Equipos de distribución, utilizados principalmente para transmisión y recepción de energía en diversas subestaciones y distribución. estaciones, y para control, protección y monitoreo de circuitos.

Aparamenta de baja tensión

Aparamenta de media tensión

Requisitos del entorno operativo

• Temperatura del aire ambiente: límite superior +40 ℃, límite inferior -15 ℃;
• Humedad relativa: Promedio diario no superior al 95%, promedio mensual no superior al 90%;
• Altitud: 1000 my menos;
• Intensidad sísmica: No superior a 8 grados;
• Sin riesgos de incendio o explosión, sin contaminación severa, sin corrosión química y sin vibraciones violentas. si el operando ambiente excede las condiciones normales especificadas en GB3906, el usuario y el fabricante deben negociar y determinar las condiciones adecuadas.

Parámetros técnicos

• Tensión nominal: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Frecuencia nominal: 50/60 Hz;
• Corriente nominal: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Corriente nominal soportada de corta duración (4 s): 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA;
• Nivel de aislamiento nominal: 42 kV (frecuencia de alimentación de 1 min, entre electrodos/a tierra), 48 kV (contacto abierto); 75kV (impulso de rayo, entre electrodos/a tierra), 85kV (contacto abierto, valor pico);
• Clase de protección: Clasificación de protección IP4X del gabinete, protección IP2X para compartimentos;
• Tipos de gabinetes: gabinetes de línea entrante, gabinetes de línea saliente, gabinetes de protección de transformadores, amarres de barras gabinetes, armarios de distribución seccionadores, armarios elevadores de barras, armarios PT/VT, etc.;
• Dimensiones del gabinete: Ancho 650 mm/800 mm/1000 mm, Alto 2300 mm, Profundidad 1450 mm.

Ventajas principales

1. Protección Integral de Seguridad

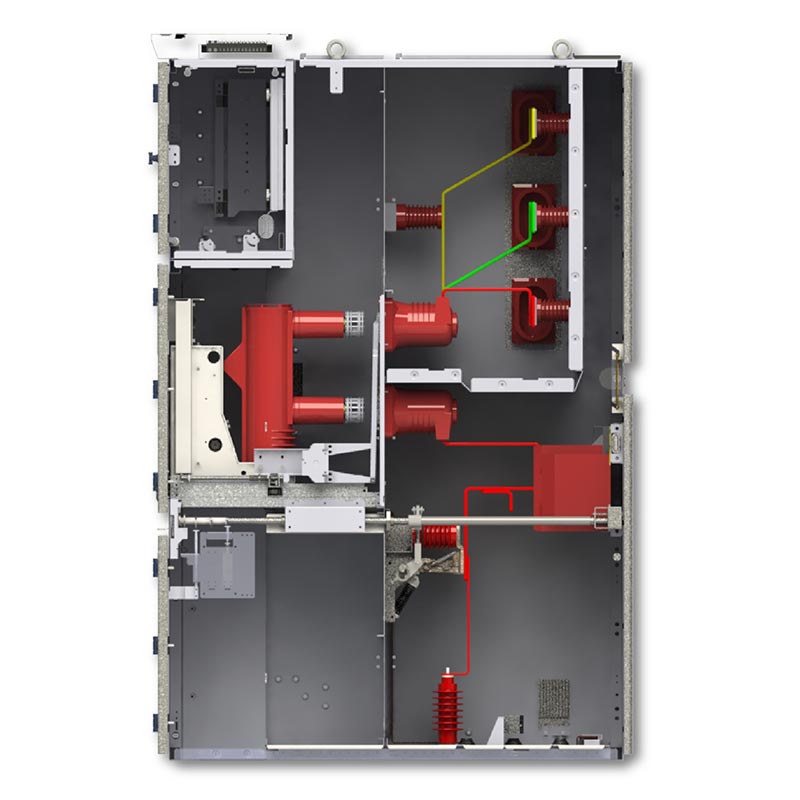

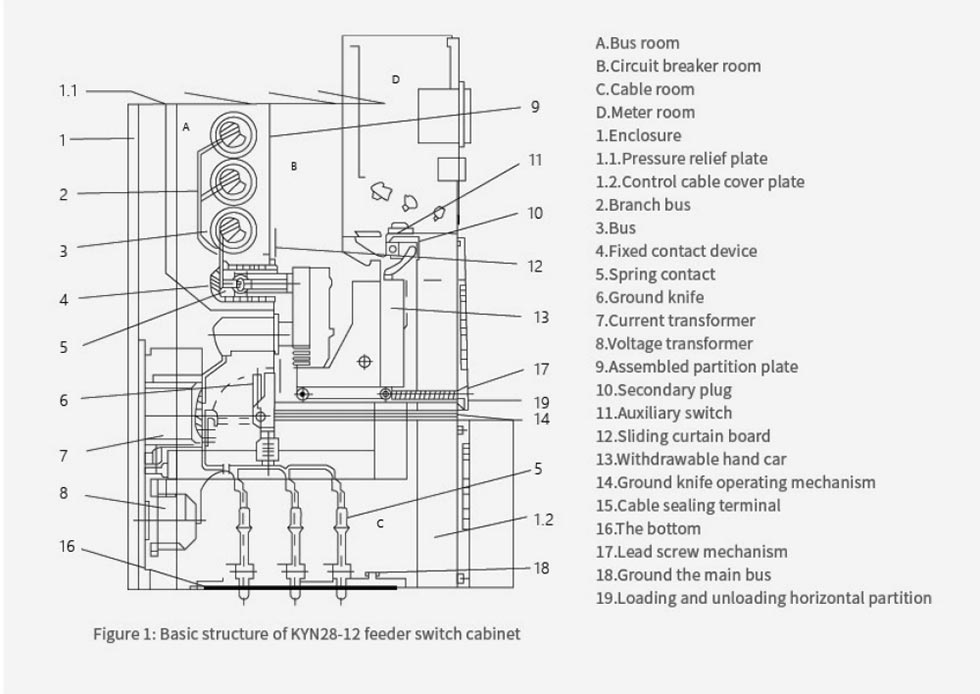

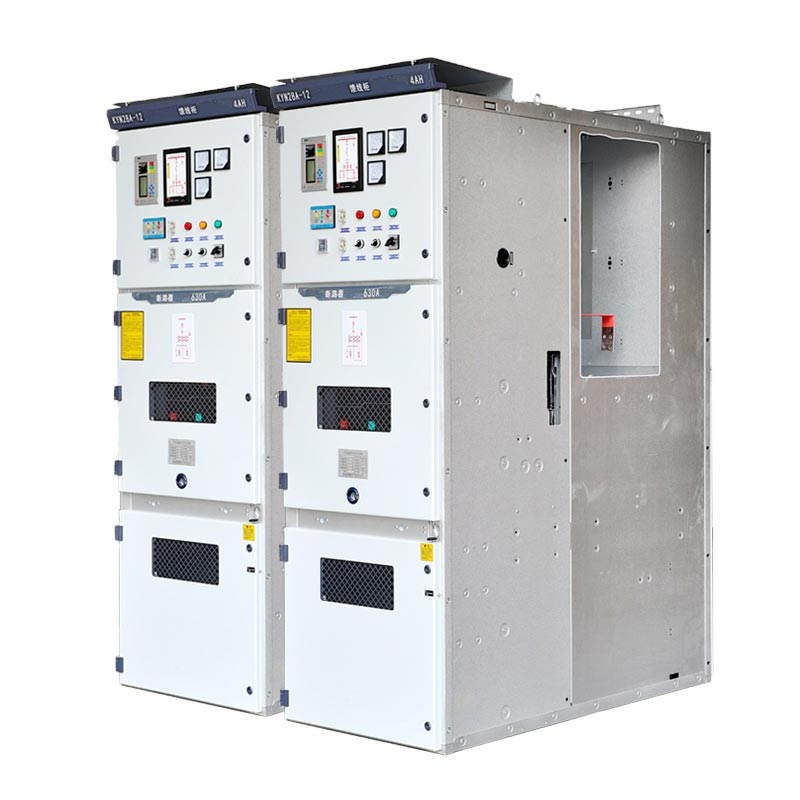

El tablero de distribución Kyn28 de 10 kV adopta una estructura cerrada de metal blindado, con cada compartimento funcional de forma independiente. separados. Combinado con enclavamientos mecánicos y eléctricos, realiza completamente el enclavamiento de cinco pruebas, eliminando el riesgo de mal funcionamiento. La clasificación de protección del gabinete alcanza IP4X y la protección del compartimiento es IP2X. más mejorar las capacidades de protección de seguridad.

2. Rendimiento estable y confiable

Diseñado y fabricado estrictamente de acuerdo con los estándares internacionales IEC y el sistema de gestión de calidad ISO, Al utilizar componentes de vacío de alta calidad, es compatible con varios disyuntores de vacío de marcas reconocidas, tiene fuerte Capacidad de resistencia a cortocircuitos, se adapta a un amplio rango de voltaje y corriente y es adecuado para uso a largo plazo. continuo operación.

3. Instalación y mantenimiento convenientes

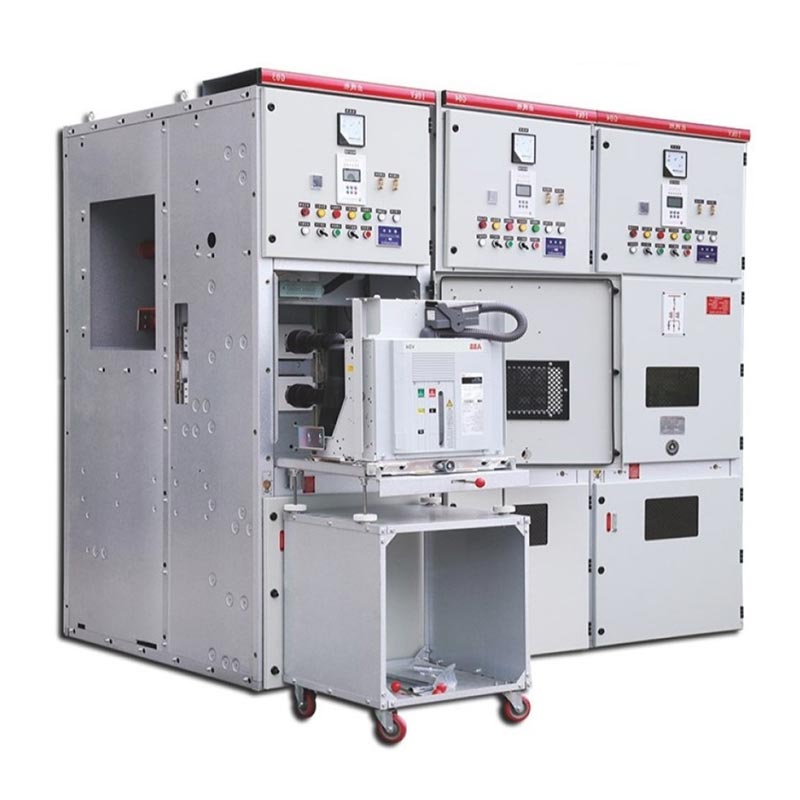

El diseño del carro extraíble permite una inspección y reemplazo rápidos y fáciles. Su estructura compacta soporta frente mantenimiento, ahorrando espacio y tiempo de inactividad. Las dimensiones estandarizadas del gabinete se adaptan a diversos escenarios de instalación, lo que resulta en una alta eficiencia de instalación.

4. Amplia aplicabilidad

El Tablero Kyn28 de 10kV cubre todos los niveles de voltaje desde 3.6 a 24kV, es compatible con frecuencia dual 50/60Hz sistemas, y ofrece varios tipos de gabinetes para satisfacer las necesidades de distribución de energía de diferentes industrias, como plantas de energía, subestaciones, empresas industriales y mineras y edificios de gran altura. También puede adaptarse a varios convencionales. ambientes de trabajo.

Caso de aplicación del mundo real

Un proyecto de renovación de una subestación de 110 kV en una determinada ciudad seleccionó 28 unidades de aparamenta Usune KYN28-12. el equipo logró una alta utilización del espacio, una puesta en servicio rápida y una tasa de confiabilidad del 99,98% después de la puesta en servicio, significativamente mejorar el nivel de seguridad de la red de distribución de energía. En este proyecto, la aparamenta se adapta a la Requisitos ambientales del sitio, incluyendo altitud, temperatura y humedad, y un circuito de vacío adecuado. El modelo de disyuntor se selecciona para adaptarse perfectamente a las necesidades de distribución de energía de la subestación.

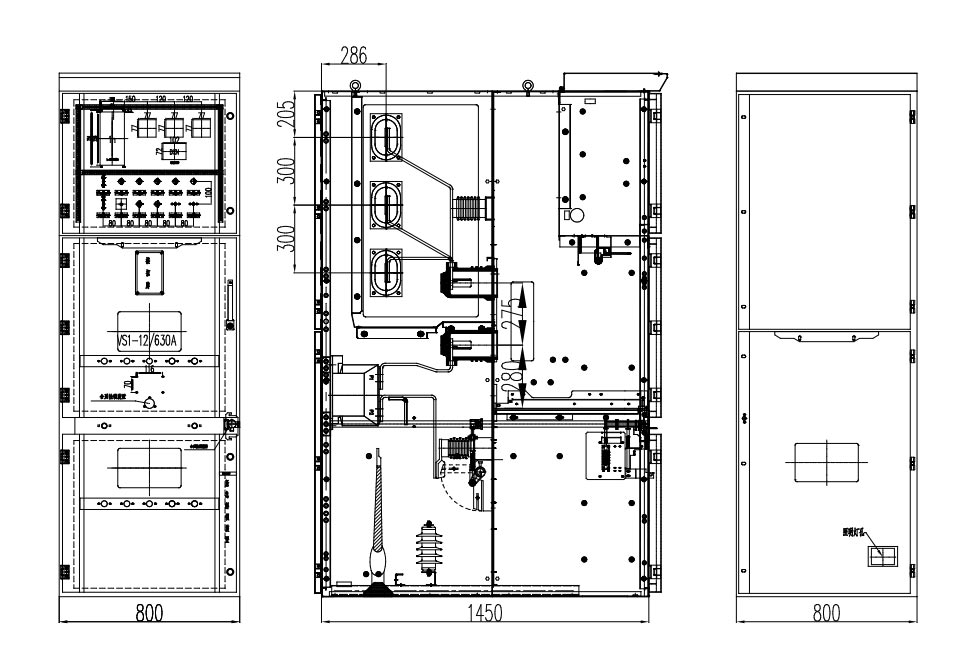

Dimensión externa del producto

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Cuáles son las funciones específicas de "cinco pruebas" del tablero KYN28?

R: Estos incluyen principalmente evitar la apertura y cierre accidental de disyuntores, evitar empujar o tirar carro bajo carga, evitando que los cables de tierra se conecten a circuitos activos, evitando cerrar el disyuntor con un cable de conexión a tierra conectado y evitando que el personal ingrese accidentalmente compartimentos, garantizando así estructuralmente la seguridad del personal y del equipo.

P2: ¿Cuál es el ciclo de mantenimiento de rutina para el tablero Kyn28 de 10 kV?

R: Se recomienda realizar una inspección de rutina cada 6 meses y un mantenimiento integral cada 1-2 años. centrándose en comprobar el mecanismo, el aislamiento, el enclavamiento y el apriete de los pernos. Usune proporciona información técnica completa. apoyo.

P3: ¿Puede Usune proporcionar aparamenta personalizada?

R: Sí. Como fabricante profesional, Usune puede personalizar configuraciones internas, niveles de protección y Soluciones de monitoreo inteligente basadas en voltaje, corriente, requisitos de protección y entorno del sitio. puede También ajuste las dimensiones del gabinete y seleccione los modelos de disyuntores de vacío apropiados para satisfacer necesidades específicas.

En resumen, el Tablero Usune Kyn28 de 10kV integra seguridad, confiabilidad y facilidad de uso. Apoyado por maduro Diseño, control de calidad riguroso y parámetros técnicos integrales, es adecuado para diversos trabajos entornos y escenarios. Como fabricante profesional y proveedor de alta calidad de China, Usune continúa Proporcionar soluciones de distribución de energía de media tensión estables y eficientes a usuarios de todo el mundo.
