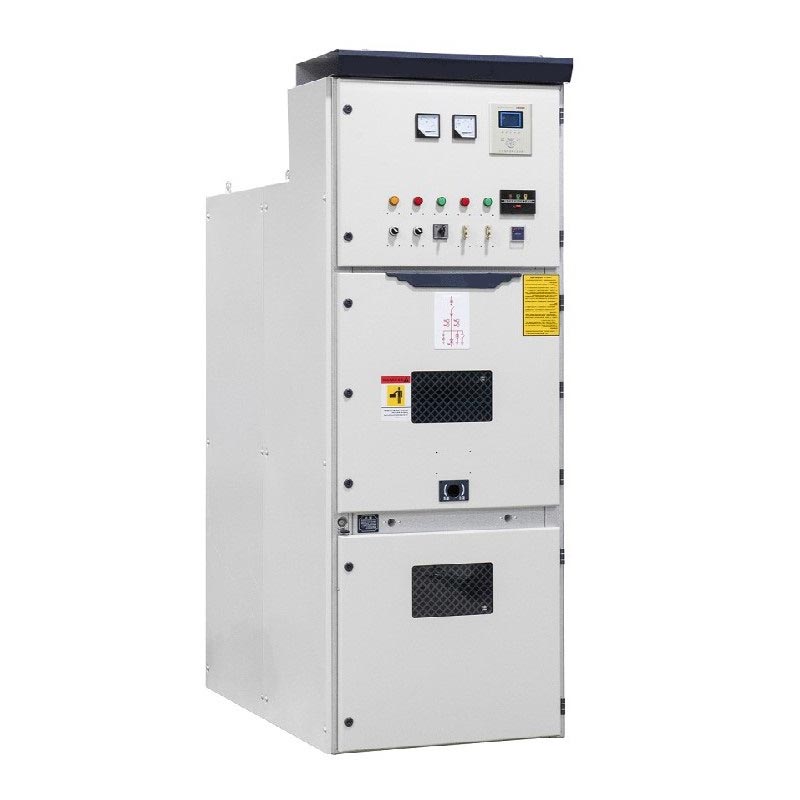

El panel VCB para interiores de media tensión de 11 kV de Usune (serie KYN28) es una aparamenta blindada, extraíble y cerrada en metal. Diseñado para la recepción, distribución, control y protección segura y eficiente de redes eléctricas de media tensión. eso Es una unidad de distribución central en el sistema de energía, lo que garantiza el funcionamiento estable del sistema tanto en condiciones normales como en caso de falla. condiciones.
- Sistemas aplicables: 3,6～12kV / 24kV Trifásico CA 50/60Hz
- Estándares: IEC 62271-200, GB 3906, DL/T 404
- Estructura central: Cerramiento metálico blindado, estructura carro desmontable
- Clasificación de protección: Gabinete IP4X, Interior IP2X
Aparamenta de baja tensión
Aparamenta de media tensión
| Modelo | Tensión nominal | Solicitud |

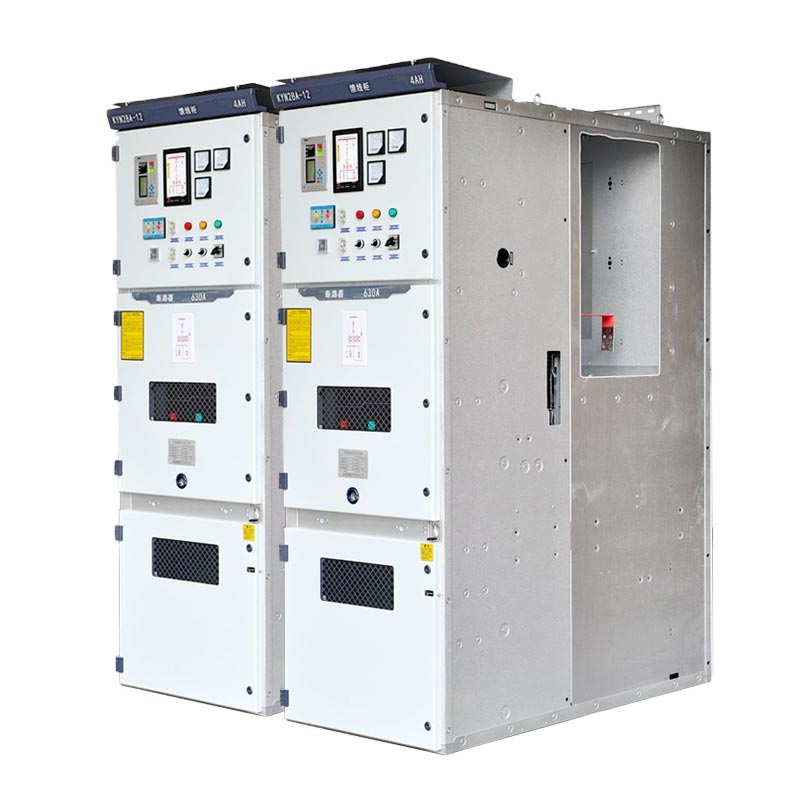

| KYN28A-12 | 12 kV (7,2 kV/3,6 kV opcional) | Sistema de distribución de media tensión clase 10kV |
| KYN28-24 | 24kV | Sistema de distribución de media tensión clase 20kV |
| Artículo | KYN28A-12 (12kV) | KYN28-24 (24kV) | Unidad |
| Tensión nominal (Ur) | 12 | 24 | kV |
| Frecuencia nominal | 50/60 | 50/60 | Hz |
| Corriente nominal (Ir) | 630～3150 | 630～3150 | A |
| Corriente de ruptura nominal de cortocircuito | 25, 31,5, 40, 50 | 25, 31,5 | ka |
| Corriente nominal de resistencia de corta duración (3s/4s) | 25, 31,5, 40, 50 | 25, 31,5 | ka |
| Corriente nominal máxima soportada | 63, 80, 100, 125 | 63, 80 | ka |
| Tensión soportada de frecuencia industrial de 1 min (fase a fase/fase a tierra) | 42 | 65 | kV |
| Tensión nominal soportada por impulso de relámpago (pico) | 75 | 125 | kV |
| Grado de protección | IP4X (caja), IP2X (compartimentos internos) | IP4X (caja), IP2X (compartimentos internos) | — |
| Temperatura ambiente de funcionamiento | -15 ℃ ～ +40 ℃ | -15 ℃ ～ +40 ℃ | ℃ |
| Altitud | ≤1000 m (reducido para mayor altitud) | ≤1000 m (reducido para mayor altitud) | m |

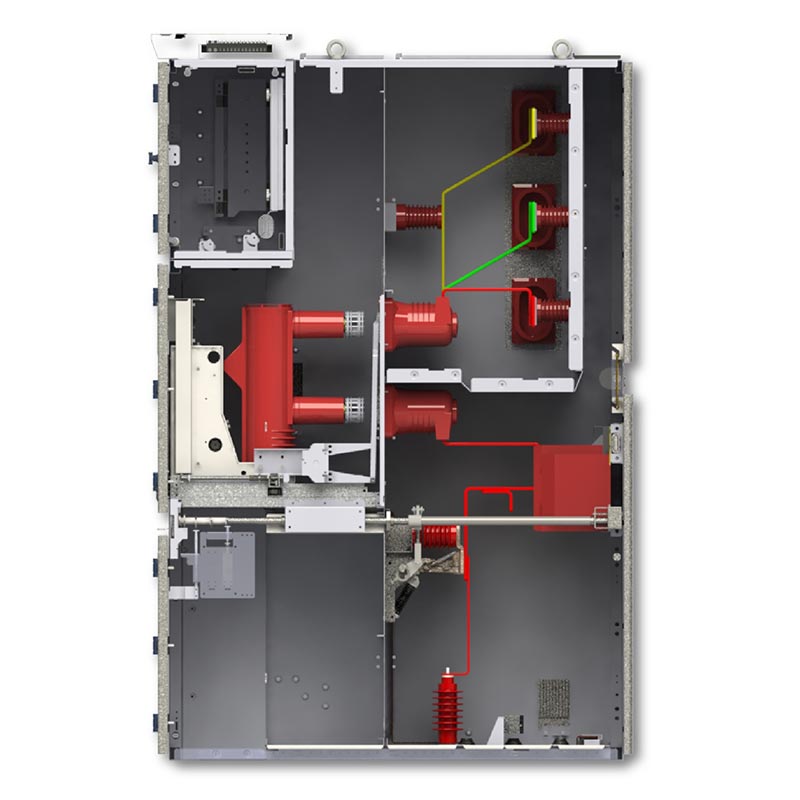

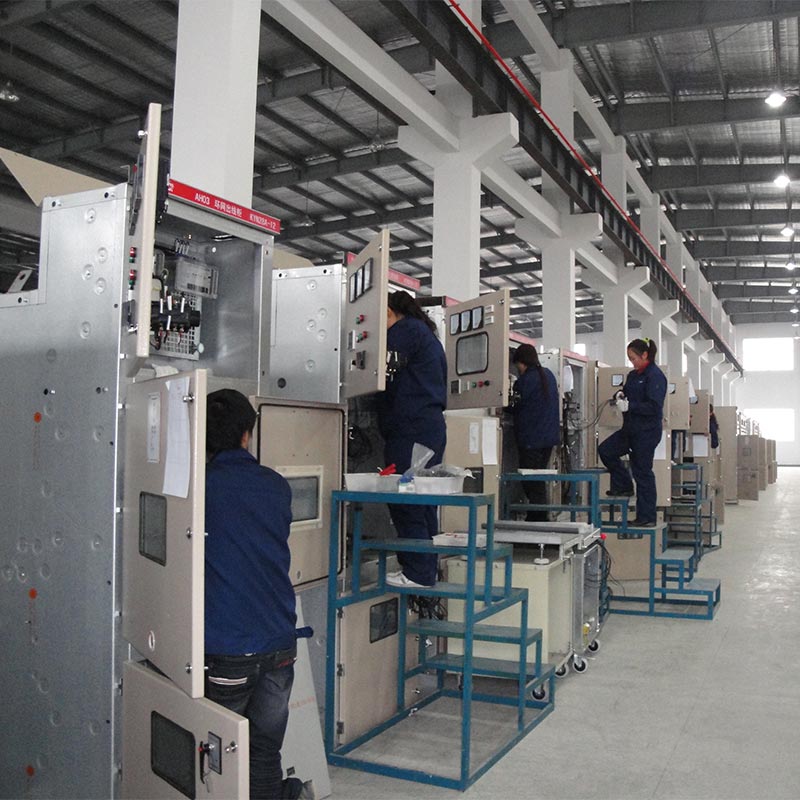

El panel Vcb interior de media tensión de 11 kV utiliza placas de acero para separar cinco compartimentos metálicos independientes conectados a tierra. suprimiendo eficazmente la propagación de arcos de falla y garantizando la seguridad personal:
1. Compartimento del disyuntor: Carro de disyuntor de vacío extraíble incorporado (VS1/ZN63A, VD4, etc.), equipado con enclavamiento mecánico, lo que permite que el carro cambie entre las posiciones de trabajo, prueba y desconexión.
2. Compartimento de barras colectoras: Contiene barras colectoras principales y secundarias, completamente aisladas de otros compartimentos para evitar la propagación de fallas.
3. Compartimento de cables: Equipado con transformadores de corriente (CT), transformadores de tensión (PT), interruptores de puesta a tierra, terminales de cable y descargadores de sobretensiones para conexión y protección de cables.
4. Compartimiento de instrumentos de control: alberga relés de protección, instrumentos, interruptores de control, luces indicadoras y Circuitos secundarios para monitoreo y operación.
5. Canal de alivio de presión: Cuenta con un dispositivo de alivio de presión en la parte superior para liberar de forma segura la presión del arco y el gas. en caso de fallas internas, evitando daños al gabinete y lesiones personales.
1. Diseño de carro de mano extraíble: El carro de mano con panel Vcb interior de voltaje medio de 11 kV es completamente intercambiable, lo que permite
para una inspección y reemplazo rápidos sin requerir una interrupción total de la barra colectora, lo que reduce significativamente el tiempo de inactividad.
2. Enclavamiento mecánico integral de cinco prevenciones:
- Evita la apertura y cierre accidental de disyuntores.
- Evita empujar o tirar del carro del interruptor automático bajo carga.
- Evita el cierre accidental del interruptor de puesta a tierra mientras está energizado
- Evita energizar el interruptor de puesta a tierra cuando está en posición cerrada.
- Evita la entrada accidental a un compartimento energizado
3. Compartimentos independientes completamente cerrados: Las particiones metálicas separan las áreas funcionales, suprimiendo eficazmente el arco. propagación e interferencia mutua.
4. Operación y mantenimiento frontal: Todas las operaciones y mantenimiento se pueden completar desde el frente del gabinete, ahorrando espacio de instalación.
5. Alta confiabilidad y alta seguridad: Cumple con los estándares internacionales convencionales, con altos niveles de aislamiento y fuerte resistencia a fallas.
6. Diseño modular: Puede configurarse de manera flexible como gabinete de línea entrante, gabinete de línea saliente, gabinete de medición, gabinete de sección de barra colectora, etc.
1. Gabinete de línea entrante (recepción de red eléctrica)
2. Gabinete de Línea de Salida (Distribución de Energía a Cargas, Motores y Transformadores)
3. Gabinete de control de motores (arranque, parada y protección de motores grandes)
4. Gabinete del alimentador del transformador (protección del transformador de distribución)
5. Gabinete de seccionamiento de barras (sección de barras y conmutación de transferencia automática)
Desafíos del proyecto: La planta petroquímica tiene requisitos extremadamente altos en cuanto a continuidad del suministro de energía, seguridad y
Tolerancia a fallos, que requiere un funcionamiento estable a largo plazo.
Solución: Se utilizaron 36 gabinetes de disyuntores en vacío Usune KYN28A-12 para las líneas de entrada y salida del sistema y
Control de motores grandes.
Resultados Operativos: Operación continua y estable por más de 8 años sin fallas importantes, logrando efectivamente
Protección contra sobrecargas y cortocircuitos, asegurando una producción ininterrumpida.
Desafíos del proyecto: espacio limitado en la sala de distribución de energía del edificio de gran altura, lo que requiere un diseño compacto, seguro y
Equipos de fácil mantenimiento.
Solución: Configurar 22 unidades de celda Usune KYN28A-12 con estructura de acceso frontal.
Resultados operativos: Alta utilización del espacio, mantenimiento conveniente y protección confiable para cargas críticas como
como iluminación de edificios, aire acondicionado y protección contra incendios.
R: La principal diferencia es el nivel de voltaje nominal: KYN28A-12 es adecuado para sistemas de 12 kV (clase 10 kV), mientras que KYN28-24 es adecuado para sistemas de 24 kV (clase 20 kV). Ambos están diseñados según sus respectivos niveles de voltaje. en términos de distancia de aislamiento, selección de componentes de aislamiento y parámetros nominales de componentes internos.
R: Sí. Como fabricante profesional, Usune puede ajustar los parámetros según los requisitos del proyecto para cumplir diferentes estándares regionales como IEC y ANSI, y puede personalizar modelos de disyuntores, relés de protección y dimensiones.
R: En condiciones normales de mantenimiento, la vida útil diseñada es de 20 a 30 años. Mantenimiento de rutina principalmente incluye pruebas de aislamiento, verificaciones de características de disyuntores y calibración de relés. El carro extraíble La estructura permite un reemplazo rápido, lo que reduce significativamente el tiempo de inactividad por mantenimiento.
