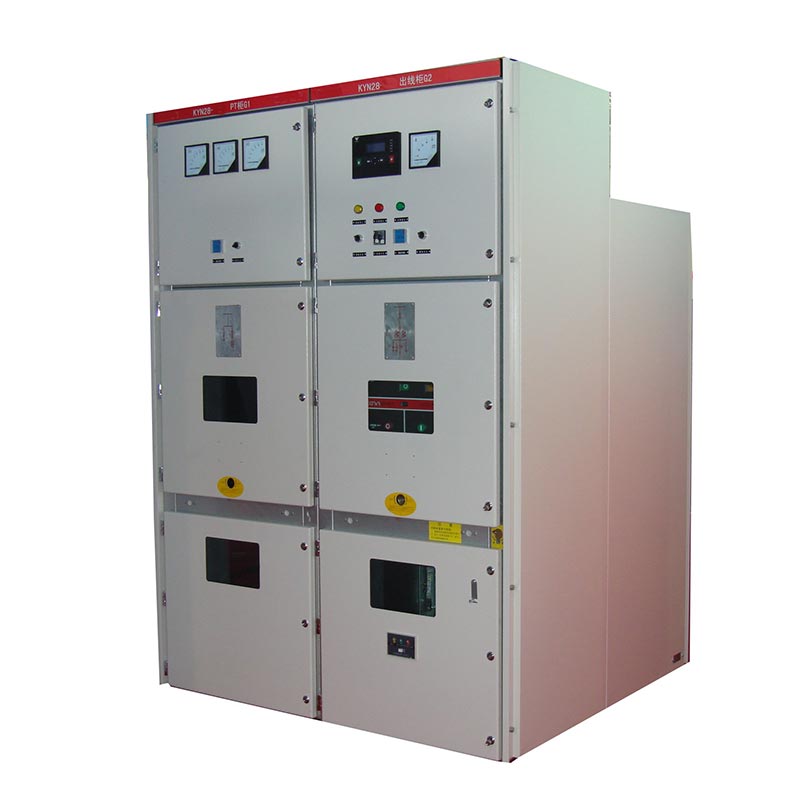

La aparamenta Usune Kyn28 de 20 kV es una aparamenta de CA trifásica para interiores con envolvente metálica, que se utiliza principalmente en energía de 24 kV. sistemas que permiten la recepción, distribución, control, protección y monitoreo de energía eléctrica.

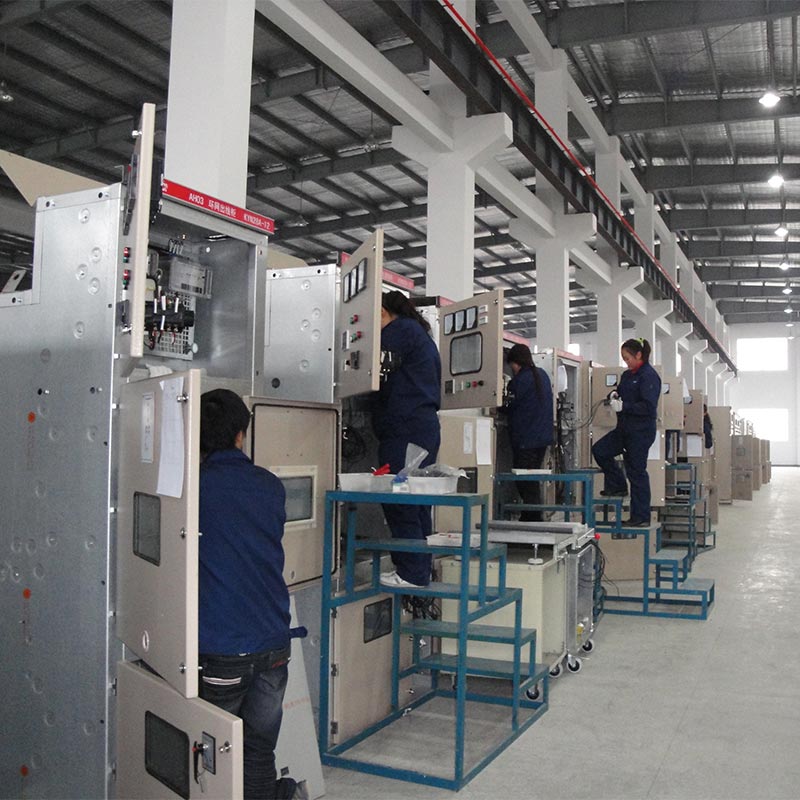

El producto utiliza aislamiento de aire + aislamiento termorretráctil/recubrimiento epoxi, con un grado de protección IP4X (gabinete). Su estructura compacta y su alto nivel de aislamiento lo hacen adecuado para diversos escenarios de distribución de energía en interiores. como un Solución de distribución de energía de media tensión fabricada por un fabricante chino profesional, este producto, con su rendimiento estable y diseño estandarizado, se ha convertido en una opción de proveedor confiable de alta calidad para clientes de todo el mundo. Toda la producción principal se completa en nuestra propia fábrica.
Aparamenta de baja tensión
Aparamenta de media tensión
| Artículo | Unidad | Valor estándar |
| Tensión nominal (Ur) | kV | 24 |
| Frecuencia nominal | Hz | 50/60 |
| Corriente nominal (pulg.) | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Corriente nominal de resistencia de corta duración (4 s) | ka | 25, 31,5 |
| Corriente nominal máxima soportada | ka | 63, 80 |
| Corriente de ruptura nominal de cortocircuito | ka | 25, 31,5 |
| Tensión soportada de frecuencia industrial de 1 min (fase a fase/fase a tierra) | kV | 65 |
| Tensión nominal soportada al impulso del rayo (pico) | kV | 125 |
| Grado de protección | — | IP4X (gabinete), IP2X (puerta del compartimento abierta) |
| Medio de aislamiento | — | Aislamiento de aire + revestimiento termorretráctil/epoxi. |
| Normas aplicables | — | IEC 62271-200, GB 3906, DL/T 404 |

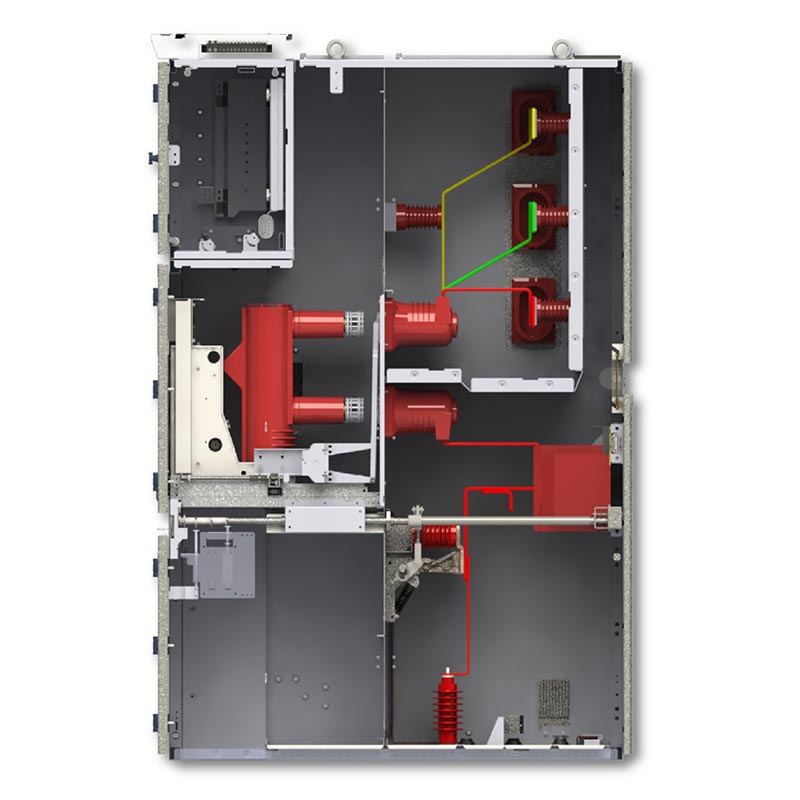

1. Compartimento del disyuntor: Instala carros para disyuntores de vacío tipo VS1/ZN63/VD4.
2. Compartimento de barras colectoras: organiza las barras colectoras principales, las barras colectoras secundarias y los aisladores.
3. Compartimento de cables: Equipado con CT, PT, interruptores de puesta a tierra, terminales de cable, etc.
4. Compartimento de instrumentos de control: Instala relés, dispositivos de protección, instrumentos y circuitos secundarios.
5. Canal de alivio de presión: Equipado con un dispositivo de alivio de arco en la parte superior para mejorar la seguridad operativa.
1. Estructura de aislamiento totalmente metálica para evitar la propagación de fallas y la interferencia mutua.
2. Enclavamiento mecánico completo de cinco pruebas para evitar la apertura, el cierre o la entrada accidental en energía.
compartimentos.
3. Carro removible montado en el centro, que permite operación y mantenimiento frontal, facilitando las reparaciones.
4. El tablero de distribución Kyn28 de 20 kV tiene un alto nivel de aislamiento, una fuerte resistencia a fallas, una estructura compacta y es adecuado para
diversos esquemas de distribución de energía.
5. Cumple con los estándares nacionales e internacionales, con calidad estable y confiable.
Proyecto de una estación de distribución de energía en un parque industrial. Un parque industrial provincial clave incluye múltiples edificios de fábricas, edificios de oficinas e instalaciones eléctricas de apoyo, que requieren una confiabilidad extremadamente alta y Seguridad en el suministro de energía. El proyecto seleccionó 16 unidades de Celda Usune Kyn28 de 20kV, con una corriente nominal de 1250A y una corriente de corte en cortocircuito de 31,5 kA.
Durante más de dos años desde su puesta en servicio, el equipo ha funcionado de manera estable y ha solucionado rápidamente los fallos de cortocircuito. sin incidentes de seguridad. La estructura de mantenimiento montada en la parte frontal reduce significativamente la dificultad de mantenimiento. y tiempo de inactividad, lo que le valió grandes elogios por parte del departamento de operaciones y mantenimiento del parque.
R1: Este producto tiene un voltaje nominal de 24 kV y es compatible con sistemas de alimentación de CA trifásicos de 50/60 Hz que cubren Niveles de 3,6～12kV y 24kV.
A2: La configuración estándar incluye un carro de disyuntor en vacío tipo VS1 (ZN63), y también es compatible con disyuntores estándar de la industria, como el VD4, que ofrecen una gran intercambiabilidad.
R3: Sí. El producto tiene una corriente nominal máxima de 3150A y una corriente de corte en cortocircuito de 31,5kA. demostrando una fuerte capacidad de resistencia y satisfaciendo las necesidades de distribución de energía de cargas críticas en el sector industrial. y empresas mineras, centros de datos, edificios de gran altura y otras aplicaciones similares.
