ElInterruptor de desconexión de 220 kVes un dispositivo de aislamiento exterior de alto voltaje diseñado para subestaciones de transmisión de energía CA de 220 kV. Se utiliza principalmente para aislar circuitos eléctricos, proporcionar un punto de desconexión de seguridad visible y garantizar operaciones de mantenimiento seguras para equipos de alto voltaje.
Como fabricante profesional de equipos de subestaciones de alto voltaje en China, brindamos soluciones confiables de interruptores de desconexión de 220 kV que presentan un rendimiento eléctrico estable, una gran adaptabilidad en exteriores y cumplimiento de estándares internacionales. El producto está diseñado según los requisitos de IEC 62271-102 y se aplica ampliamente en sistemas de transmisión y distribución de energía.
Durante el funcionamiento normal, elInterruptor de desconexión de 220 kVtransporta corriente nominal continuamente. Cuando se requiere mantenimiento, crea un espacio de aislamiento visible y claro después de abrirlo, lo que permite a los operadores inspeccionar y reparar de forma segura los equipos eléctricos posteriores.
El interruptor de desconexión está diseñado para operaciones de conmutación de corriente sin carga y funciona junto con disyuntores y seccionadores de tierra para mejorar la seguridad de operación de la subestación.

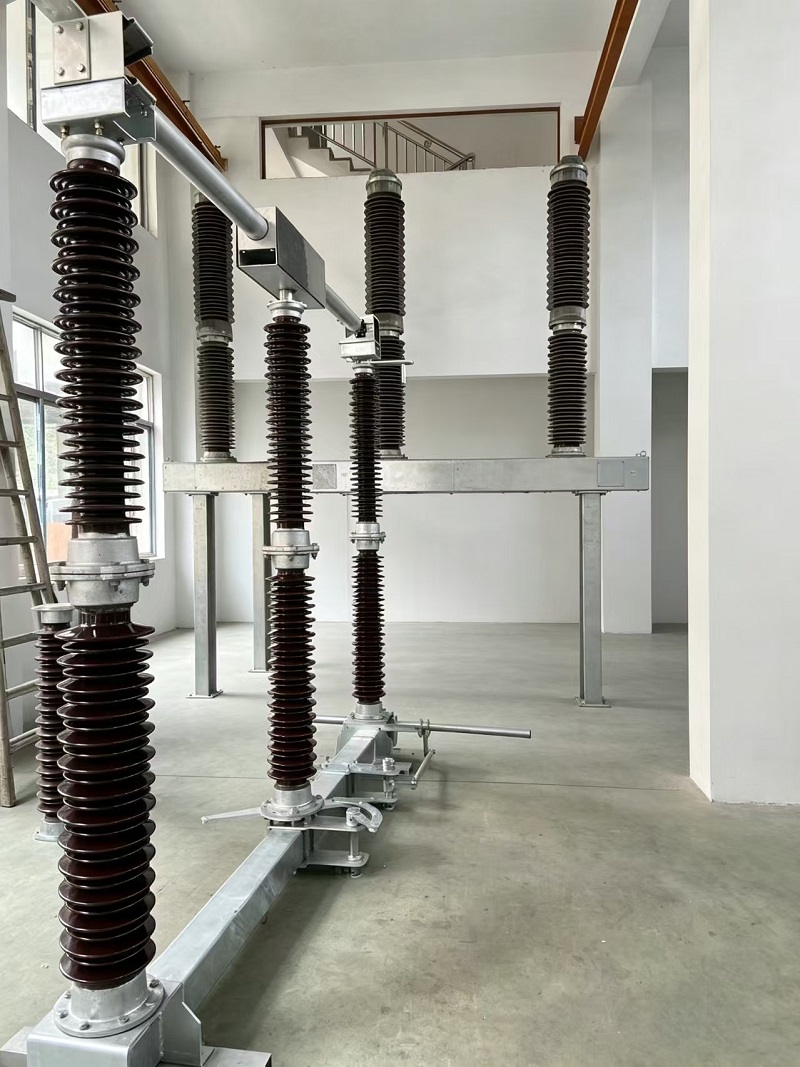

El seccionador completo de 220 kV consta de una estructura principal trifásica, aisladores de soporte, sistema conductor, marco de base de acero y mecanismo operativo accionado por motor. Cada componente está optimizado para un funcionamiento prolongado en exteriores bajo condiciones de alto voltaje.
Los contactos conductores se fabrican con materiales de aleación de cobre plateado de alta densidad. Este diseño reduce efectivamente la resistencia de contacto, minimiza el aumento de temperatura durante el funcionamiento continuo y mejora la conductividad eléctrica y la confiabilidad del servicio.
Los aisladores de soporte se fabrican con porcelana de alúmina de alta calidad o materiales de caucho de silicona compuestos opcionales. La estructura de aislamiento proporciona una excelente solidez eléctrica y resistencia ambiental, lo que garantiza un funcionamiento estable en subestaciones exteriores.
El marco base adopta una estructura de acero galvanizado en caliente con una fuerte resistencia a la corrosión. Es adecuado para instalación exterior a largo plazo y ayuda a mantener la resistencia mecánica en diferentes condiciones climáticas.
El interruptor de desconexión exterior de 220 kV está equipado con un mecanismo de operación impulsado por motor, mientras que también está disponible la operación de emergencia manual. La caja del mecanismo está diseñada con un grado de protección IP54 para mejorar la protección contra la entrada de polvo y agua.
El mecanismo operativo incluye contactos auxiliares que proporcionan señales de retroalimentación de posición para sistemas de monitoreo remoto. Esto permite a los operadores verificar el estado de los interruptores de manera eficiente en las subestaciones modernas.
El interruptor de desconexión puede integrarse con disyuntores y seccionadores de tierra para evitar operaciones incorrectas. El sistema de enclavamiento de seguridad garantiza que:
| Tipo de producto | Interruptor de desconexión de alto voltaje para exteriores |
| Tensión nominal | 252kV |
| Frecuencia nominal | 50Hz |
| Corriente continua nominal | 1250A / 2000A / 2500A |
| Corriente soportada de corta duración (3 s) | 40 kA / 50 kA |
| Corriente máxima soportada | 100kA/125kA |
| Método de funcionamiento | Funcionamiento motorizado con funcionamiento manual de emergencia. |
| Protección de la caja del mecanismo | IP54 |
| Norma aplicable | CEI 62271-102 |
El interruptor de desconexión de 220 kV se usa ampliamente en sistemas de transmisión de energía de alto voltaje, que incluyen:
Con un rendimiento de aislamiento confiable y una gran adaptabilidad ambiental, este equipo admite el funcionamiento seguro y estable de los sistemas eléctricos modernos.
El seccionador de 220 kV está diseñado para instalación en exteriores y puede funcionar de manera confiable en diversas condiciones ambientales.
El producto se puede personalizar según los diferentes requisitos del proyecto, incluidas soluciones de aislamiento, mecanismos operativos y características de adaptación ambiental.
Como fabricante experimentado en China de equipos para subestaciones de alto voltaje, nos enfocamos en brindar soluciones de transmisión de energía confiables y personalizadas. Nuestro interruptor de desconexión de 220 kV combina un diseño estructural avanzado, materiales duraderos y un estricto control de calidad para cumplir con los exigentes requisitos de los sistemas eléctricos modernos.
Con cumplimiento de los estándares IEC, opciones de configuración flexibles y soporte técnico profesional, nuestro seccionador de 220 kV proporciona una solución confiable para el aislamiento seguro y la operación eficiente de subestaciones de alto voltaje.
