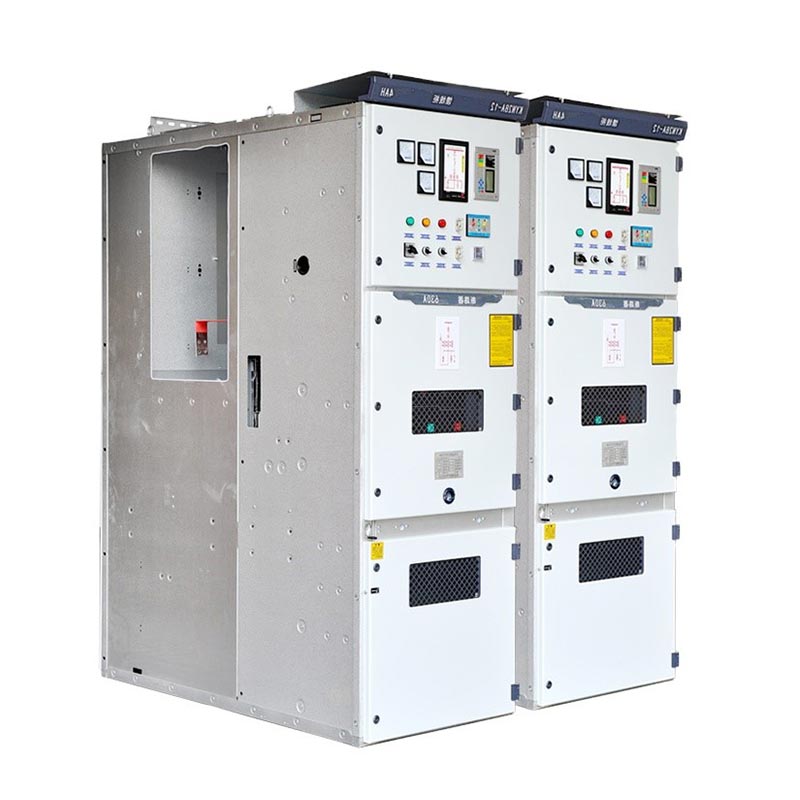

El cuadro Usune Kyn28 de 6 kV es un cuadro de distribución con envolvente metálica extraíble, blindado y blindado de CA para interiores, adecuado para 3,6kV~12kV Niveles de voltaje, sistemas de alimentación de CA trifásicos de 50/60 Hz, y es un dispositivo central de control y protección en la energía. proceso de transmisión y distribución. Desarrollado y fabricado de forma independiente por Zhejiang Usune Electric, este producto Integra conceptos de diseño avanzados y procesos de fabricación maduros, equilibrando seguridad, confiabilidad y practicidad. Satisface las necesidades de distribución de energía de sistemas segmentados de barra colectora única y de barra colectora única, logrando a gran escala Aplicación en industrias de energía, metalurgia, química y construcción, contribuyendo a la seguridad y eficiencia. operación de sistemas energéticos globales con rendimiento estable.
Aparamenta de baja tensión
Aparamenta de media tensión
| Parámetro | Especificación |
| Tensión nominal | 6kV (cubriendo 3,6kV~12kV) |
| Frecuencia nominal | 50Hz/60Hz |
| Corriente nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Corriente nominal de resistencia de corta duración | 20kA~50kA (4s) |
| Corriente nominal máxima soportada | 50kA~125kA |
| Clase de protección | IP4X |
| Estándar ejecutivo | IEC 60298, GB 3906 |
El componente central del Kyn28 Switchgear 6kV, el disyuntor de vacío (compatible con VS1, VD4, etc.), está instalado en un carro móvil. Para mantenimiento, prueba o reemplazo de rutina, solo es necesario desmontar el carro del disyuntor. Se retira para su funcionamiento, sin necesidad de desenergizar todo el gabinete, lo que acorta significativamente el tiempo de mantenimiento. y reducir el impacto de los cortes de energía. El carro es universal y se puede sustituir rápidamente, mejorando el sistema. eficiencia de operación y mantenimiento.

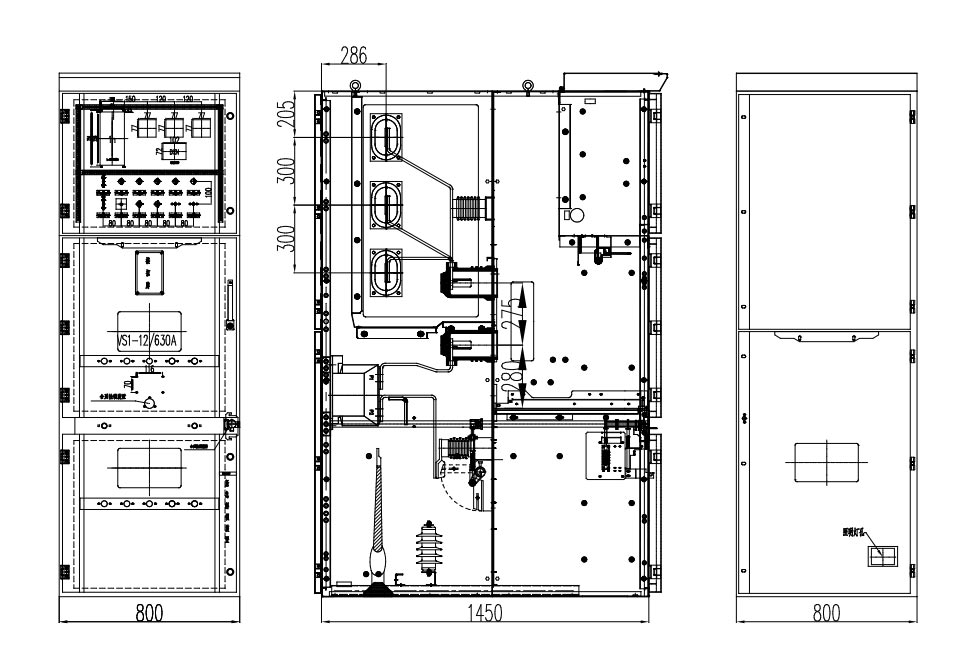

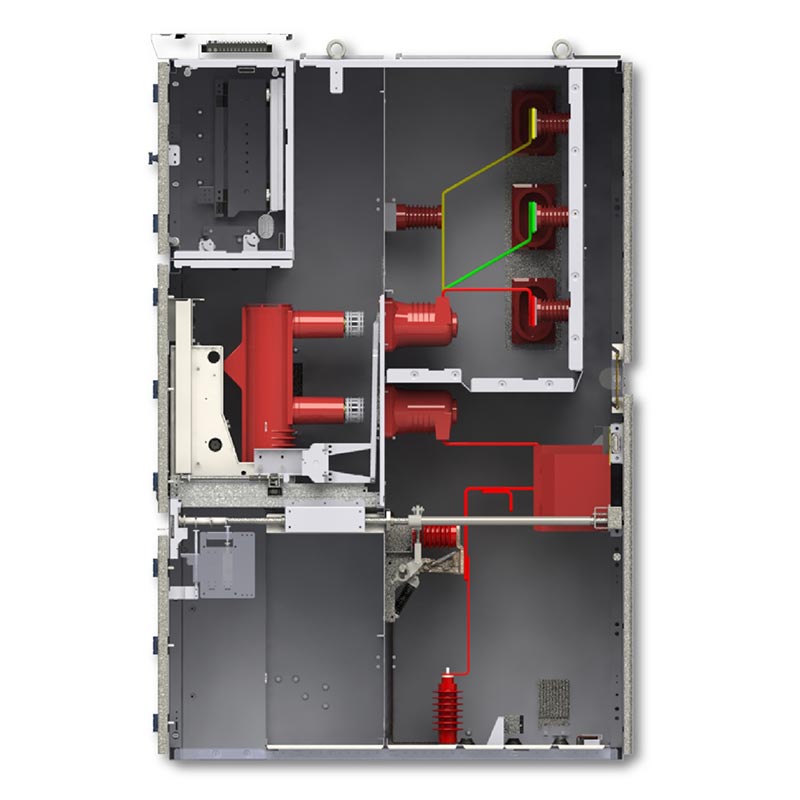

El armario Kyn28 Switchgear 6kV está dividido en cuatro compartimentos independientes mediante tabiques metálicos: un embarrado compartimiento, un compartimiento de disyuntor, un compartimiento de cables y un compartimiento de instrumentos de bajo voltaje. cada uno Los componentes vivos del compartimento están completamente aislados, evitando eficazmente la propagación de fases entre fases y fallas de cortocircuito fase a tierra, evitando fallas en cascada, reduciendo el riesgo de descarga eléctrica durante mantenimiento y mejora de la seguridad operativa del equipo.
Equipado con un sistema de enclavamiento dual mecánico + eléctrico de cinco prevención, eliminando el mal funcionamiento en su fuente:
- Previene la apertura o cierre accidental de los disyuntores;
- Impide empujar/quitar el carro del interruptor automático bajo carga;
- Impide cerrar el interruptor de puesta a tierra mientras está energizado;
- Previene la activación accidental cuando el interruptor de puesta a tierra está cerrado;
- Evita la entrada accidental en un compartimento energizado.
El gabinete tiene una estructura compacta, lo que ahorra espacio de instalación. Su diseño modular permite una combinación flexible y expansión de tipos de gabinetes para satisfacer las necesidades de expansión del sistema de distribución de energía. Se adapta fácilmente a diferentes arquitecturas de sistemas, como sistemas de barra colectora única y sistemas segmentados de barra colectora única, lo que facilita el futuro actualizaciones e integración del sistema.
1. Temperatura ambiente: -10 ℃ ~ +40 ℃
2. Altitud: ≤1000 m (hay diseños personalizados disponibles para áreas de gran altitud por encima de 1000 m)
3. Humedad del aire: Humedad relativa promedio diaria ≤95%, humedad relativa promedio mensual ≤90% (sin condensación)
4. Entorno circundante: Sin gases corrosivos o explosivos, sin grandes cantidades de polvo y sin productos inflamables o explosivos. medios de comunicación
1. Sistemas auxiliares de plantas de energía: se utilizan para recibir, distribuir y proteger la energía de la planta, asegurando una estabilidad. suministro de energía al equipo auxiliar del generador;
2. Distribución de energía para empresas industriales y mineras: adecuada para escenarios industriales de alta carga como minería, Industrias metalúrgicas y químicas, satisfaciendo las necesidades de control del suministro de energía y protección contra sobrecargas/cortocircuitos de equipos de alta potencia;
3. Edificios comerciales y de gran altura: utilizados en subestaciones de grandes centros comerciales, edificios de oficinas, hoteles, etc. lograr una distribución segura y una gestión refinada de la energía de los edificios;
4. Subestaciones públicas: como equipo principal de distribución de energía de media tensión en subestaciones urbanas e industriales, asegurar el funcionamiento estable de la red eléctrica regional.
Antecedentes del proyecto: El cuadro existente en el taller de laminación del grupo siderúrgico estaba envejecido y con frecuencia mal funcionamiento, afectando el funcionamiento continuo de la línea de producción. Media tensión de alta confiabilidad Se requirió aparamenta para su reemplazo.
Solución: Se seleccionaron 28 celdas Usune KYN28-6KV, compatibles con un sistema de distribución de energía de 10kV, con una corriente nominal de 1600 A y una corriente soportada de corta duración de 31,5 kA (4 s), configurada con circuito de vacío VS1 interruptores.
Resultados de la Implementación: En los tres años transcurridos desde su puesta en servicio, el equipo ha operado sin fallas. el El sistema de enclavamiento de cinco capas previene eficazmente el mal funcionamiento y la estructura compartimentada evita el propagación de fallas. La estabilidad del suministro de energía de la línea de producción del laminador ha mejorado en un 99,9%, reduciendo Pérdidas anuales por tiempo de inactividad de más de 5 millones de yuanes, lo que le valió grandes elogios por parte del cliente.
R: En comparación con los cuadros fijos tradicionales, la mayor ventaja del Usune KYN28-6KV es su diseño extraíble. El carro del disyuntor se puede mover de forma independiente, eliminando la necesidad de apagar todo el gabinete durante mantenimiento, reduciendo significativamente el impacto de los cortes de energía. Al mismo tiempo, sus compartimentos compartimentados y blindados de metal La estructura y el completo sistema de enclavamiento de cinco pruebas ofrecen mayor seguridad. El diseño modular facilita expansión e integración del sistema, adaptándose a necesidades complejas de distribución de energía y dando como resultado una reducción general Costos de mantenimiento del ciclo de vida.
R: Sí. Para entornos de gran altitud >1000 m, Usune optimizará el diseño de aislamiento y la selección de componentes. Para entornos especiales como ambientes corrosivos, de alta humedad y polvorientos, soluciones personalizadas como Se pueden proporcionar revestimientos anticorrosión, sellado mejorado y barreras a prueba de polvo. El ciclo de producción estándar. Los productos personalizados tardan aproximadamente entre 15 y 20 días, dependiendo de la complejidad de la personalización y la cantidad del pedido.
R: Como fábrica de origen, Usune brinda servicios de ciclo de vida completo: las preventas incluyen diseño de solución, parámetros selección y consulta técnica; El seguimiento de ventas incluye seguimiento del progreso de la producción y pruebas de fábrica. cooperación; El servicio posventa incluye instalación y puesta en servicio gratuitas, capacitación del operador, garantía del equipo por 1 año, Servicios de mantenimiento y suministro de repuestos de por vida, y respuesta global las 24 horas a las necesidades técnicas para garantizar funcionamiento estable del equipo.
