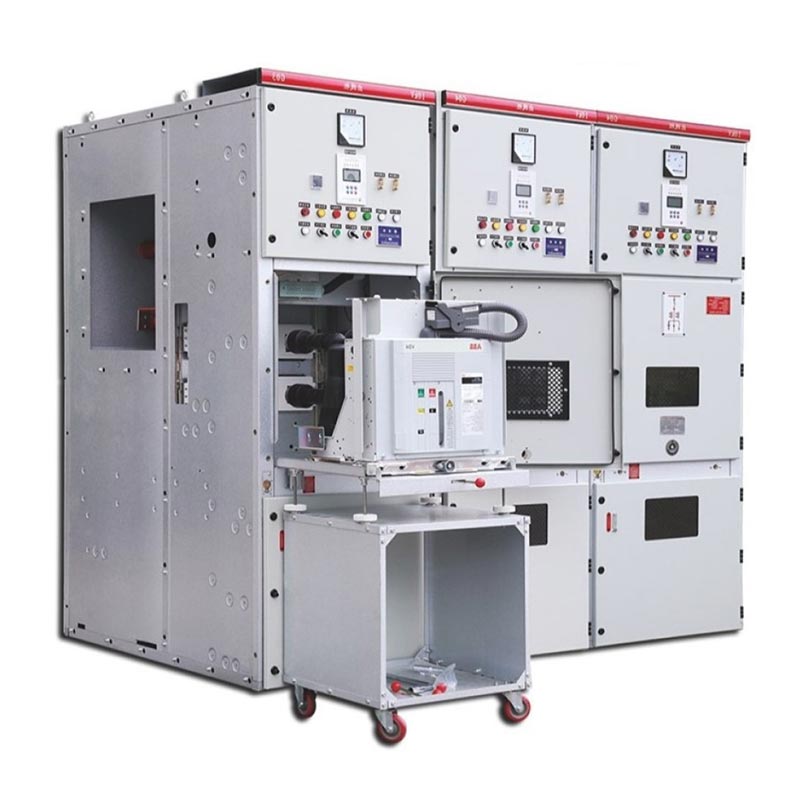

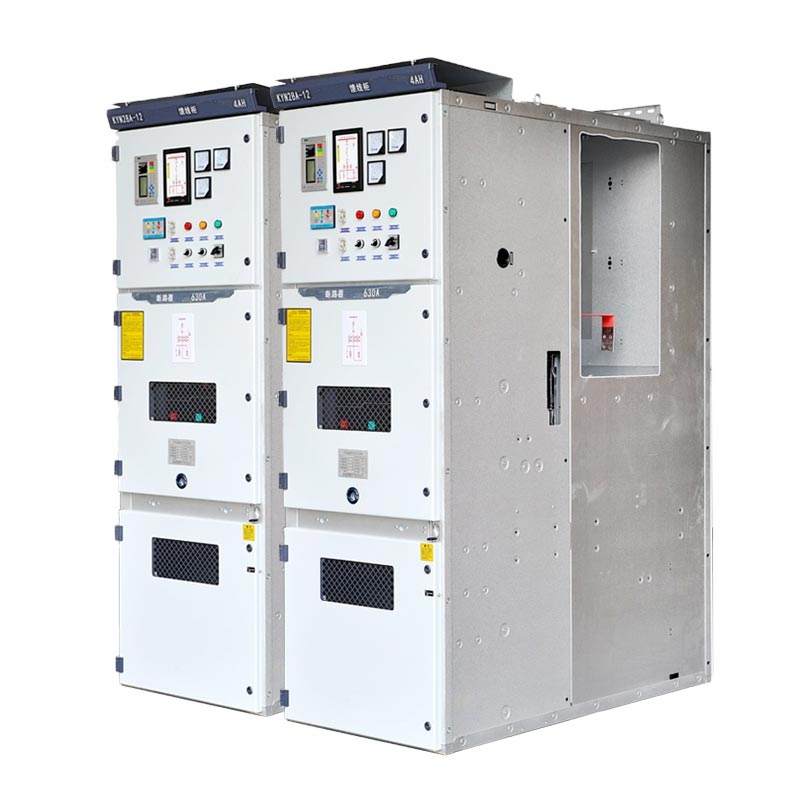

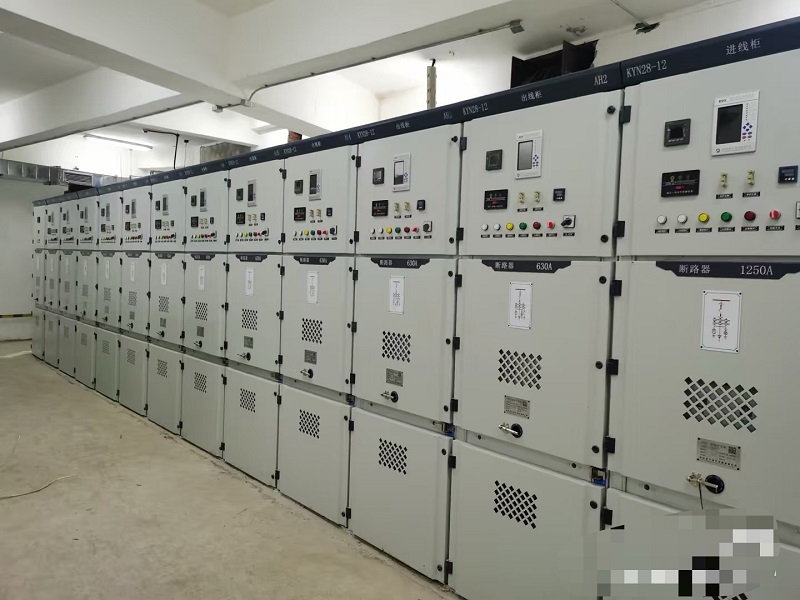

El tablero de distribución Usune Kyn28 de 12 kV es un dispositivo de distribución de energía de alto voltaje para interiores con voltajes nominales que cubren 3,6 kV. 7,2 kV y 12 kV, adecuados para sistemas de alimentación CA trifásicos de 50/60 Hz. Es un equipo eléctrico central en la energía moderna. campos de transmisión y distribución, distribución de energía industrial y suministro de energía para edificios comerciales. el producto Adopta una estructura blindada y cerrada de metal, que separa completamente las unidades funcionales como disyuntores, barras colectoras, cables y control de instrumentación. Este diseño elimina la propagación de fallas por arco desde el principio. también es equipado con un carro de disyuntor de vacío extraíble, que permite un mantenimiento y sustitución rápidos sin necesidad de cerrar abajo de la barra colectora, cumpliendo plenamente con los requisitos básicos de los sistemas de energía para una operación segura, estable y eficiente y mantenimiento.

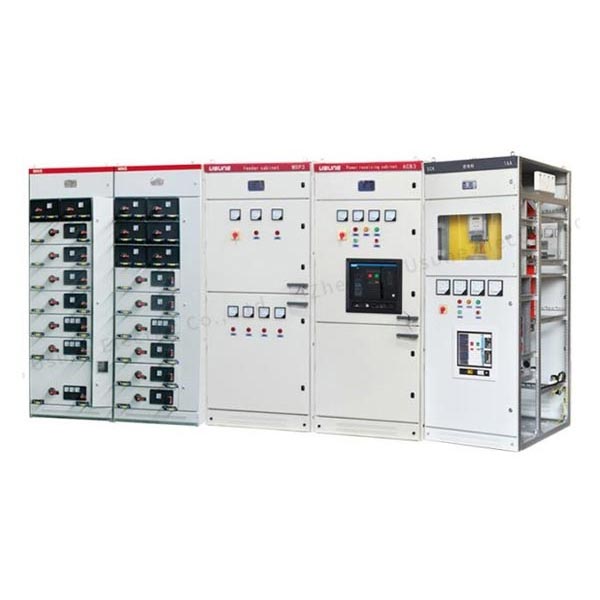

Aparamenta de baja tensión
Aparamenta de media tensión
| Parámetros técnicos | Presupuesto |
| Tensión nominal (Ur) | 3,6kV, 7,2kV, 12kV |
| Frecuencia nominal | 50Hz/60Hz |
| Corriente nominal (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corriente de ruptura nominal de cortocircuito | 25kA, 31,5kA, 40kA, 50kA (3s) |
| Corriente nominal de resistencia de corta duración | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Clase de protección | IP4X (caja externa), IP2X (compartimentos internos) |
| Temperatura ambiente de funcionamiento | -15℃ ~ +40℃ |
| Altitud aplicable | ≤1000 m (reducido para altitudes más altas) |

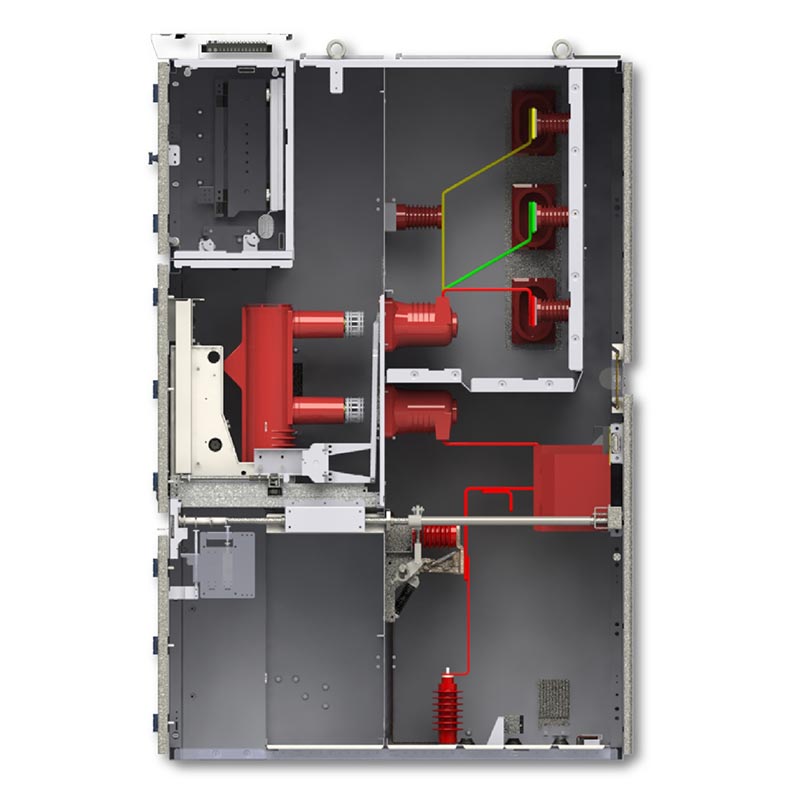

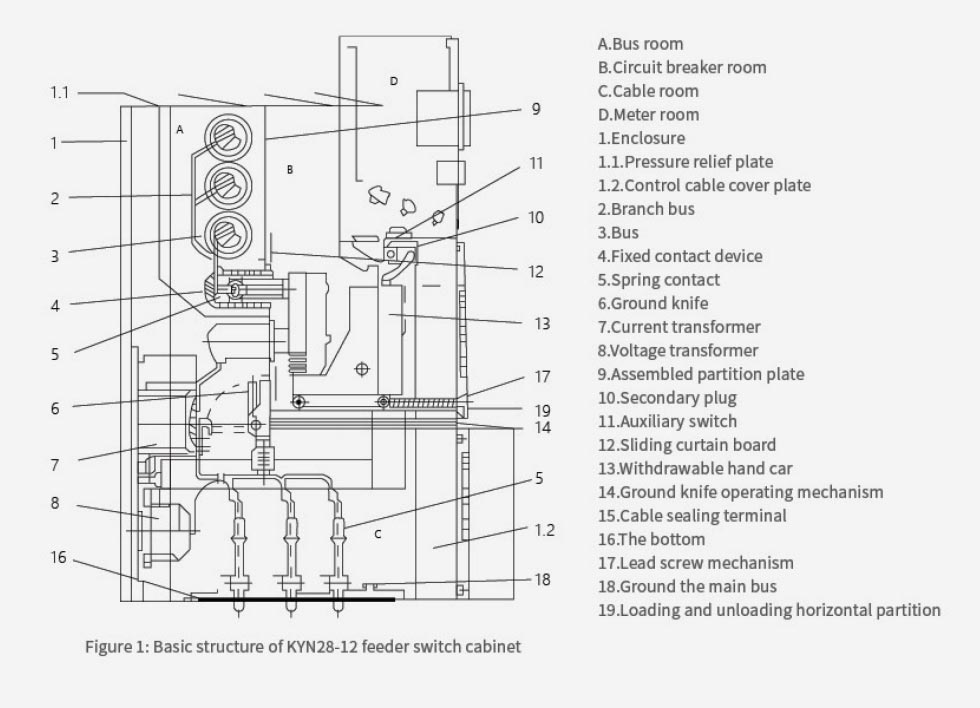

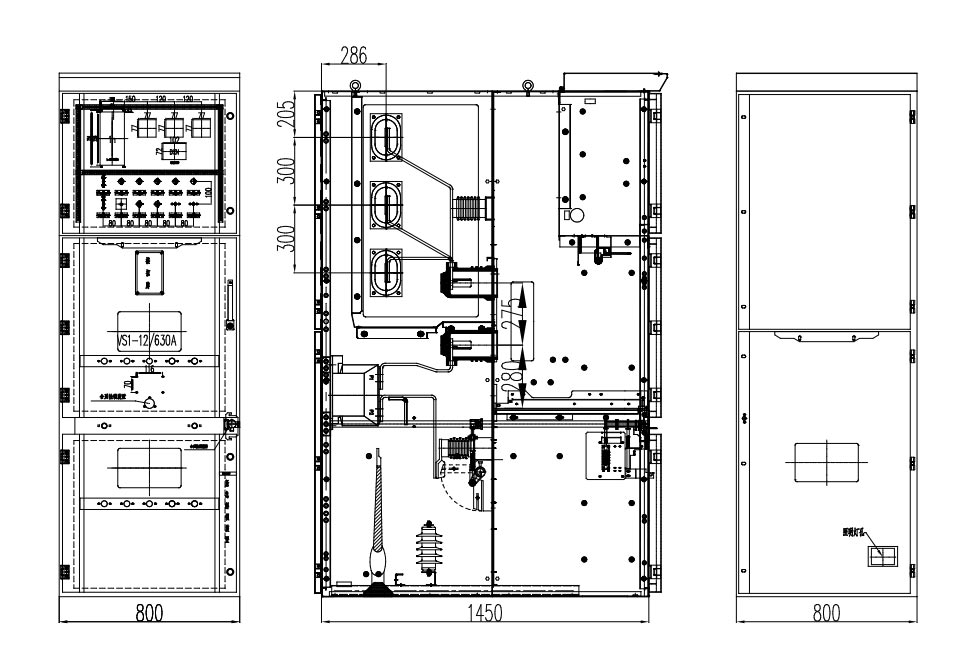

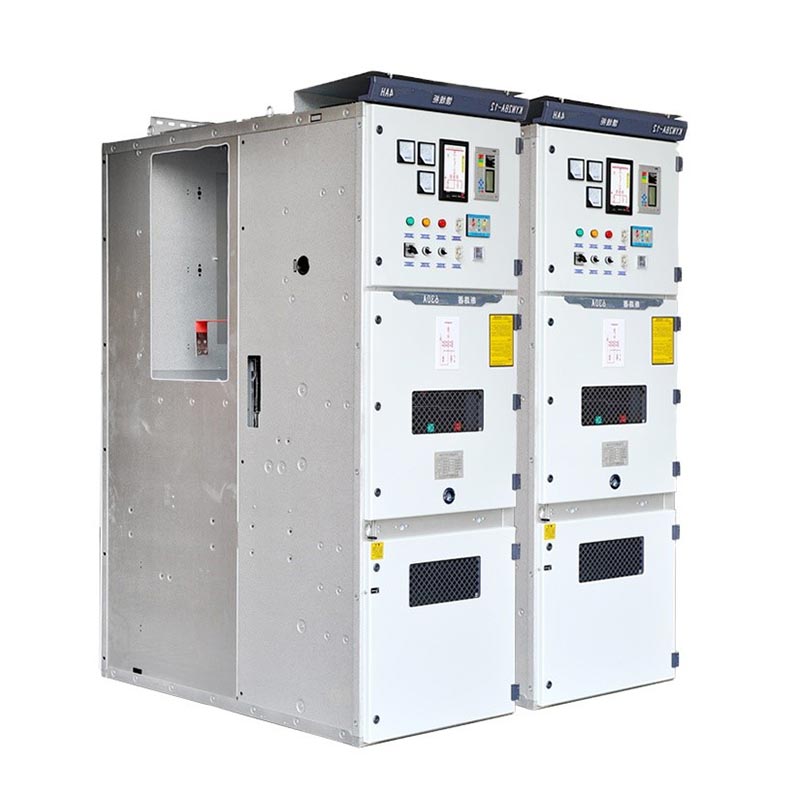

El tablero de distribución Kyn28 de 12 kV adopta un diseño de compartimiento modular con aislamiento totalmente metálico. Las cuatro áreas funcionales son completamente independientes, evitando eficazmente la propagación de fallos:
1. Compartimento del disyuntor: Instala un carro para disyuntor al vacío, equipado con guía precisa y
Mecanismos de enclavamiento para garantizar un movimiento seguro del carro.
2. Compartimento de barras colectoras: disposición cerrada de las barras colectoras principales y secundarias con excelente rendimiento de aislamiento, evitando
el riesgo de cortocircuitos entre fases y entre fases y tierra.
3. Compartimento de cables: Amplio espacio, adecuado para conexiones de cables multicircuito, facilitando el tendido de cables, cableado,
y pruebas.
4. Compartimento de instrumentos y control: integra dispositivos de protección, instrumentos de medición y circuito de control.
componentes para monitoreo y operación centralizados.
5. Dispositivo de alivio de presión: Equipado con una aleta de alivio de presión dedicada en la parte superior, puede liberar rápidamente el arco.
presión en caso de fallas internas, garantizando la seguridad del gabinete y del personal.

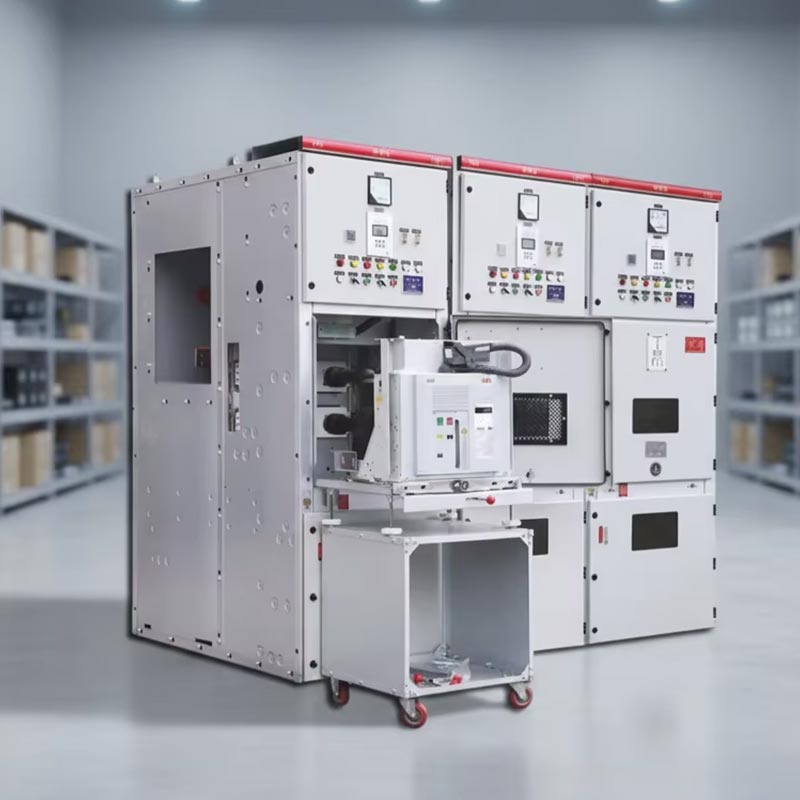

Las series de disyuntores, PT y carros de mano aislantes son totalmente intercambiables. Durante el mantenimiento, simplemente retire el carro de mano defectuoso y empuje el carro de repuesto para restaurar rápidamente la energía sin desconectar toda la barra colectora, reduciendo significativamente el tiempo de mantenimiento en cortes de energía.
- Previene la apertura y el cierre accidental de los disyuntores;
- Impide retirar/empujar el carro del interruptor automático bajo carga;
- Previene el cierre accidental del interruptor de puesta a tierra mientras está energizado;
- Previene la activación accidental cuando el interruptor de puesta a tierra está cerrado;
- Evita la entrada accidental en compartimentos energizados.
El diseño de operación y mantenimiento frontal elimina la necesidad de espacio de mantenimiento trasero, ahorrando efectivamente espacio en la sala de distribución; el gabinete tiene un calentador de condensación incorporado, adaptable a alta humedad ambientes, evitando fallos de aislamiento provocados por la condensación.
El tablero de distribución Kyn28 de 12 kV utiliza materiales aislantes de alta calidad y aislamiento científicamente espaciado, logrando un alto nivel de aislamiento. Resiste eficazmente cortocircuitos, sobretensiones y otras fallas eléctricas. combinado Con su estructura de armadura metálica, cuenta con fuertes capacidades de control de arco.
1. Gabinete de línea entrante: Recibe energía de fuentes ascendentes, brindando recepción de energía y protección general.
2. Gabinete de línea saliente: Distribuye energía a cargas, motores y otros circuitos terminales, brindando protección.
3. Gabinete de medición de voltaje y PT: monitorea el voltaje del sistema y proporciona protección contra sobretensiones.
4. Gabinete de medición: Integra instrumentos de medición de energía para obtener estadísticas precisas del consumo de energía.
5. Gabinete de secciones de barras: permite la operación segmentada, el aislamiento y la protección de secciones de barras.
6. Gabinete de aislamiento: Proporciona aislamiento eléctrico, garantizando un mantenimiento seguro.
Caso 1: Proyecto de distribución de energía de 10 kV para un gran centro de datos en el este de China
Requisitos del proyecto: el centro de datos requiere una disponibilidad de energía del 99,99 % y un sistema altamente estable y sin fallas. Sistema de distribución de energía de media tensión para garantizar el suministro de energía ininterrumpida a cargas centrales como servidores y equipo de enfriamiento.
Solución: Se construyó un sistema de distribución de energía completo utilizando unidades Usune Kyn28 Switchgear de 12 kV, que incluyen gabinetes de entrada, gabinetes de medición, gabinetes PT y 12 gabinetes de salida. Está equipado con cortocircuito de 40 kA. Disyuntores de vacío con capacidad de ruptura y dispositivos de protección integrados inteligentes para lograr fallas rápidas Aislamiento y localización precisa de fallos.
Resultados Operacionales: Desde su puesta en funcionamiento en 2023, el sistema ha operado sin fallas, con un 100% tasa de precisión en las acciones de protección. El tiempo de corte de energía anual es de menos de 5 minutos, cumpliendo plenamente con el alto requisitos de suministro de energía de confiabilidad del centro de datos y evitando efectivamente pérdidas económicas de decenas de Millones de dólares debido a cortes de energía.
El sistema de enclavamiento de "cinco pruebas" del tablero Usune KYN28 emplea un diseño de enclavamiento forzado puramente mecánico sin circuito de desbloqueo auxiliar eléctrico, eliminando estructuralmente la posibilidad de mal funcionamiento. Sólo El personal de mantenimiento profesional puede desbloquearlo temporalmente utilizando herramientas especializadas en condiciones seguras de energía. falla y puesta a tierra; no se puede desbloquear durante el funcionamiento normal. Esto cumple totalmente con IEC y energía doméstica. estándares de seguridad, maximizando la seguridad de los operadores y equipos.
La tolerancia a la humedad estándar del producto es ≤95% de promedio diario y ≤90% de promedio mensual. El calentador de condensador incorporado. deshumidifica automáticamente, manejando fácilmente ambientes de alta humedad. Para escenarios con altitudes >1000m, puede ser Se utiliza con reducción de potencia de acuerdo con los estándares de la industria eléctrica (aproximadamente 10% de reducción por cada 1000 m de aumento en altitud). También se encuentran disponibles versiones de aislamiento reforzado diseñadas a medida para aumentar la distancia de fuga y cumplir Requisitos de operación de seguridad a gran altitud.
