Aparamenta de vacío de media tensión KYN28-12 de Zhejiang Usune Electric Co., Ltd., desarrollada en base a años de investigación y desarrollo experiencia y demandas del mercado, es adecuado para redes eléctricas de 3,6 a 12 kV y sistemas de barra colectora simple/doble, lo que permite recepción, distribución, control y protección.
El tablero de distribución en vacío de media tensión KYN28-12 ha pasado rigurosas pruebas de tipo IEC. La empresa posee una Sistema integral de gestión ISO 9001, ISO 14001 e ISO 45001, que garantiza un funcionamiento estable del producto. como profesional Usune, proveedor de equipos de distribución de energía, se adhiere al principio de "calidad primero, impulsada por la tecnología", proporcionando Configuraciones estándar y soluciones personalizadas para diversos proyectos.
Aparamenta de baja tensión
Aparamenta de media tensión

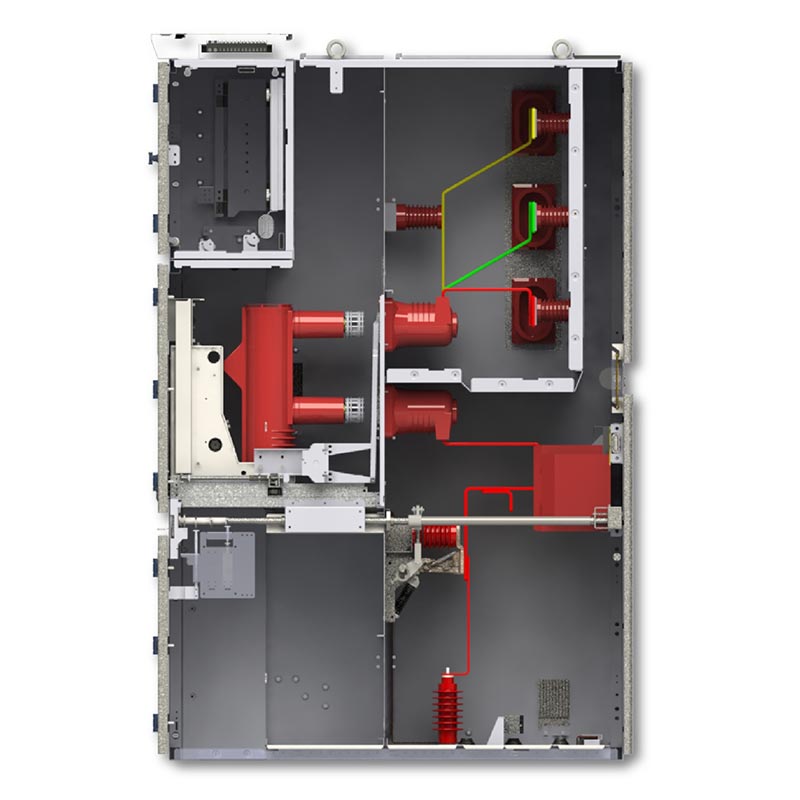

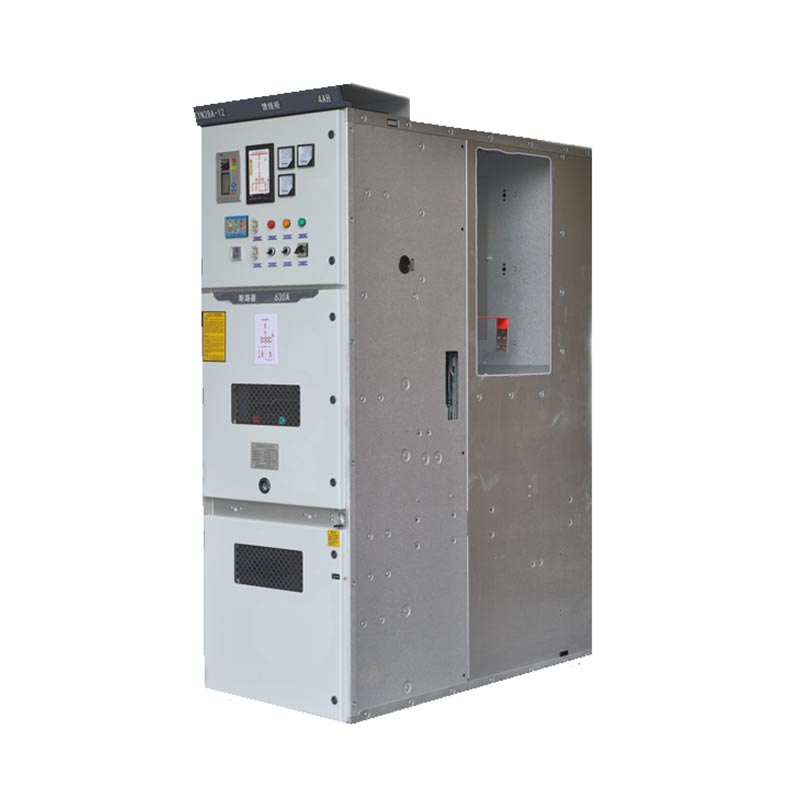

La celda de vacío de media tensión KYN28-12 adopta una estructura blindada de metal completamente cerrada. El gabinete está hecho de placa de acero de aleación de aluminio y zinc de alta resistencia a la corrosión con un índice de protección IP4X. Barras colectoras internas, Los disyuntores, cables y componentes de bajo voltaje están separados de forma independiente, lo que suprime eficazmente la propagación. de arcos de falla. Equipado con un mecanismo de transferencia dedicado, facilita el empuje y el posicionamiento del carro, admite el mantenimiento frontal y el montaje en la pared, y ahorra espacio en el piso.
Equipado con un completo sistema de enclavamiento "cinco pruebas" para evitar un mal funcionamiento eléctrico; independiente se pueden seleccionar calentadores para el compartimiento del disyuntor y el compartimiento de cables para evitar la corrosión por condensación; El compartimento para cables tiene un amplio espacio, lo que permite un cableado ordenado y un mantenimiento conveniente.
Compatible con múltiples disyuntores de vacío como VS1-12, ABB VD4 y Schneider HVX; se puede configurar con transformadores de tensión, carros aislantes y otros módulos; los carros son universalmente intercambiables, lo que reduce Dificultad y costos de mantenimiento.
| Parámetro | Detalles |
| Tensión nominal | 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV |
| Frecuencia nominal | 50/60Hz |
| Corriente nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Corriente nominal de resistencia de corta duración (4 s) | 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA |
| Nivel de aislamiento nominal | Frecuencia de alimentación: 42 kV (1 min); Impulso de rayo: 75 kV (pico) |
| Nivel de protección | Carcasa IP4X, IP2X entre compartimentos |
| Temperatura ambiente | -15°C ~ +40°C |
| Tipos de paneles | Entrante, Saliente, Protección de Transformador, Acoplador de Bus, PT/VT, etc. |

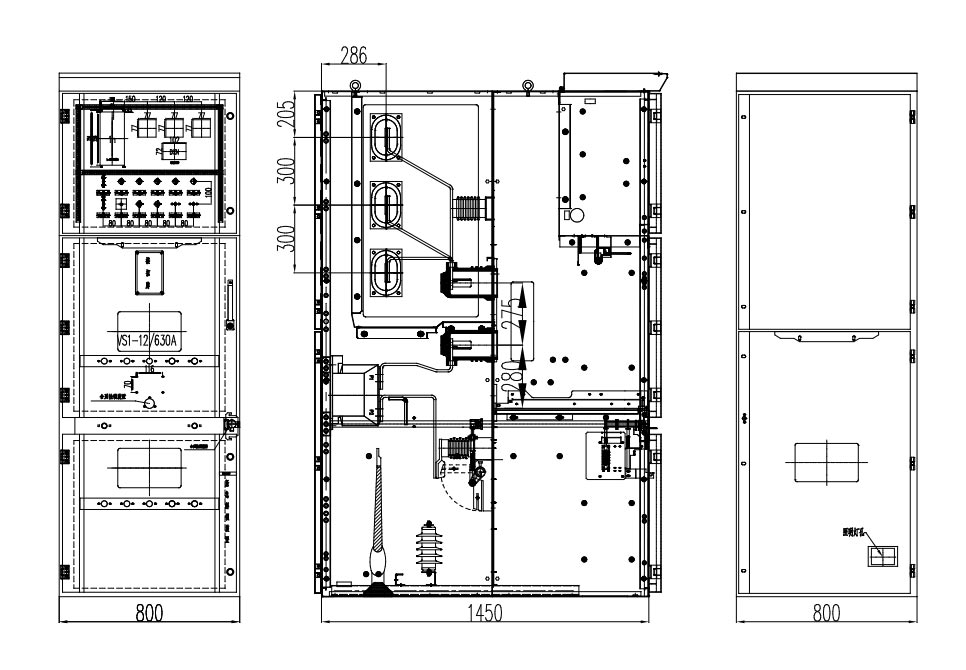

| Dimensiones (Ancho×Alto×Largo) | 650/800/1000 mm × 2300 mm × 1450 mm |
El KYN28-12, con su diseño robusto y rendimiento estable, es la opción preferida para muchos sectores críticos:
1. Energía e Infraestructuras: Centrales eléctricas, parques eólicos y subestaciones centralizadas.
2. Industria Pesada: Plantas metalúrgicas, complejos petroquímicos y grandes empresas manufactureras.
3. Comercial y Residencial: Edificios de gran altura, aeropuertos, hospitales y centros de datos.
1. Desafío: Un gran puerto internacional requería un sistema de energía central confiable para soportar el manejo de contenedores las 24 horas del día, los 7 días de la semana.
inspección aduanera y operaciones de procesamiento de materiales peligrosos. La solución tenía que resistir las duras y duras condiciones de la región.
Clima costero húmedo.
2. Solución: Este proyecto especificó una subestación modular prefabricada que integra 14 Usune KYN28-12 de media tensión.
Unidades de aparamenta en vacío como núcleo de distribución de alta tensión.
3. Razones para elegir Usune: Usune se destacó por su probado grado de protección IP4X, calentadores anticondensación,
y un diseño robusto de carcasa metálica, lo que lo hace ideal para entornos corrosivos y de alta humedad.
4. Resultados: El sistema se ha puesto en marcha con éxito y está funcionando continuamente con un 100 % de tiempo de actividad, lo que garantiza una
suministro de energía estable y confiable para las operaciones críticas del puerto. Este proyecto demuestra plenamente por qué Usune, como
Fabricante líder en la industria eléctrica, es la opción preferida para aplicaciones de misión crítica.
en todo el mundo.
| No. | Artículo | Unidad | Valor |
| 1 | Tensión nominal | kV | 12 |
| 2 | Tensión soportada a frecuencia industrial (1 minuto) | 42、48 | |
| 3 | Tensión soportada de impulso de rayo (valor pico) | 75、85 | |
| 4 | Frecuencia nominal | Hz | 50 |
| 5 | Corriente nominal | A | 630、1250、1600、2000、2500、3150*、4000*、5000* |
| 6 | Corriente nominal de corte en cortocircuito (valor efectivo) | ka | 25、31.5、40、50 |
| 7 | Corriente de estabilidad térmica de 4 segundos (valor efectivo) | 25、31.5、40、50 | |
| 8 | Corriente nominal máxima soportada | ka | 63、80、100、125、150 |
| 9 | Grado de protección | El gabinete es IP4X e IP2X cuando el compartimiento y la puerta del disyuntor están abiertos |
*Se requiere refrigeración por aire forzado.
Fábrica, podemos garantizar que nuestro precio es razonable y competitivo.
Por lo general, cotizamos dentro de las 24 horas posteriores a la recepción de su consulta.
Sí, por supuesto, aceptamos OEM.
El plazo de entrega depende de las cantidades solicitadas, normalmente entre 15 y 20 días después de recibir el pago.

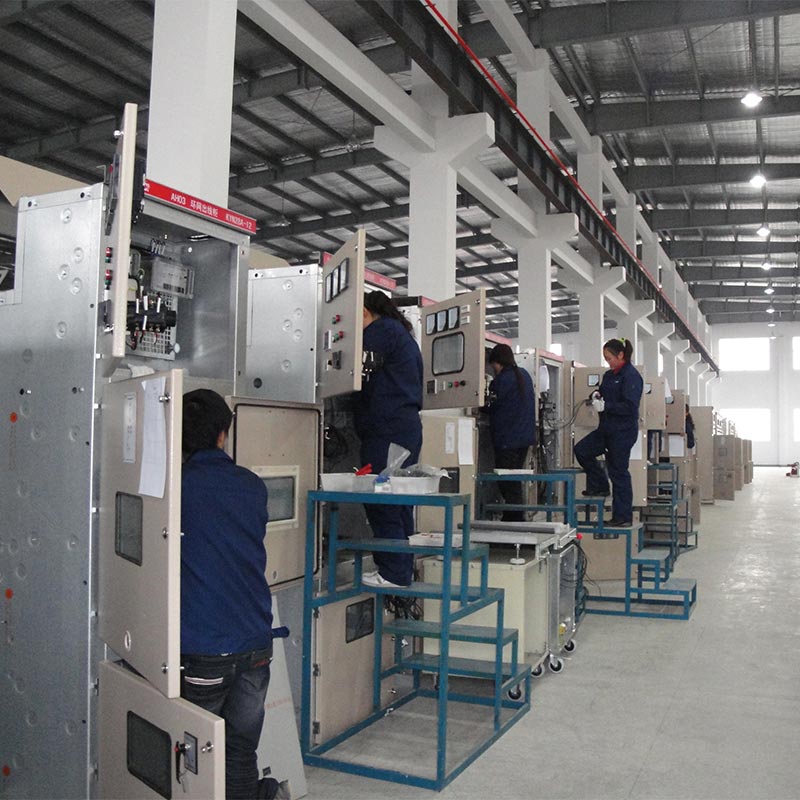

Todos los productos serán inspeccionados empezando por los accesorios, y se realizarán pruebas de rutina antes de salir. nuestra fábrica.
Tome fotografías o vídeos de los problemas de calidad y envíenoslos para que los revisemos y confirmemos, y haremos un Solución satisfactoria para usted dentro de 1-3 días.
12 meses desde la fecha de envío.
● Estamos especializados en el campo desde hace más de 14 años y contamos con un equipo de I+D con mucha experiencia que se encarga del diseño.
y trabajo de desarrollo para cada proyecto en base a las demandas especiales del cliente.
● Contamos con procedimientos de control de calidad extremadamente estrictos desde los componentes hasta los productos terminados.
● Período de producción estable dentro de 15-20 días.
● Contamos con un conjunto completo de informes de prueba para productos.
● Se proporciona una solución de un solo paso.
En conclusión, el tablero de distribución en vacío de media tensión KYN28-12 representa el pináculo de la potencia de media tensión. tecnología de distribución. Integra un diseño centrado en la seguridad, una calidad de fabricación superior y una personalización flexible. opciones, proporcionando una solución confiable a largo plazo para los sistemas de energía modernos. Con su superior investigación y desarrollo, fabricación y sistema de servicio, este producto estrella continúa ganando reconocimiento mundial por su calidad confiable y su integral apoyo.
