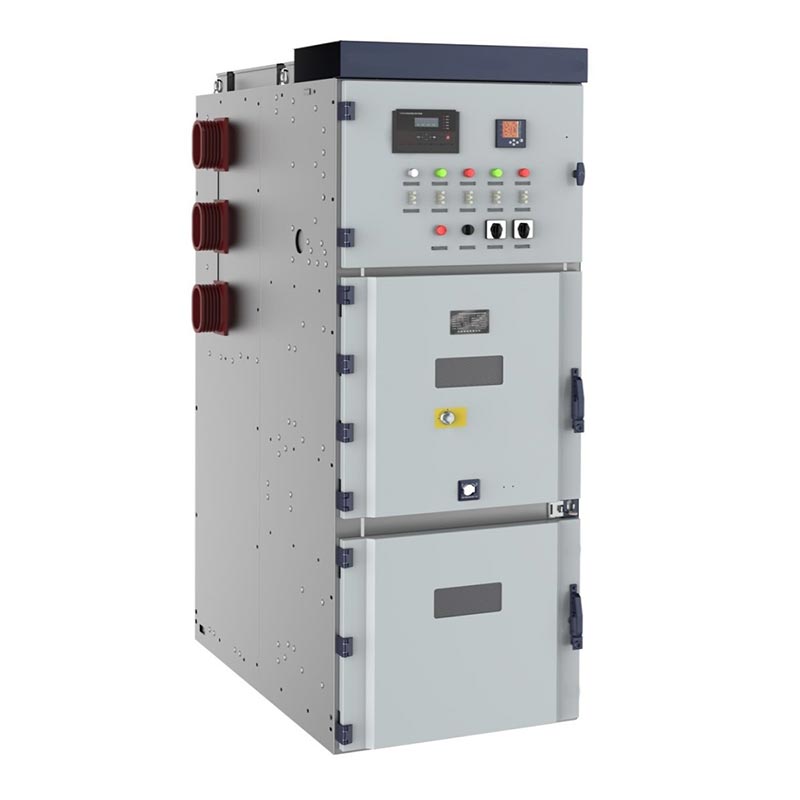

El Cuadro de Distribución de Media Tensión BT y MT de 24kV Usune, KYN28-24 (Z)(GZS1), pertenece al grupo AC extraíble blindado. categoría de aparamenta con envolvente metálica. Es adecuado para sistemas de alimentación trifásicos de CA de 50 Hz y se utiliza principalmente para poder recepción, distribución, control de circuitos, protección y monitoreo.

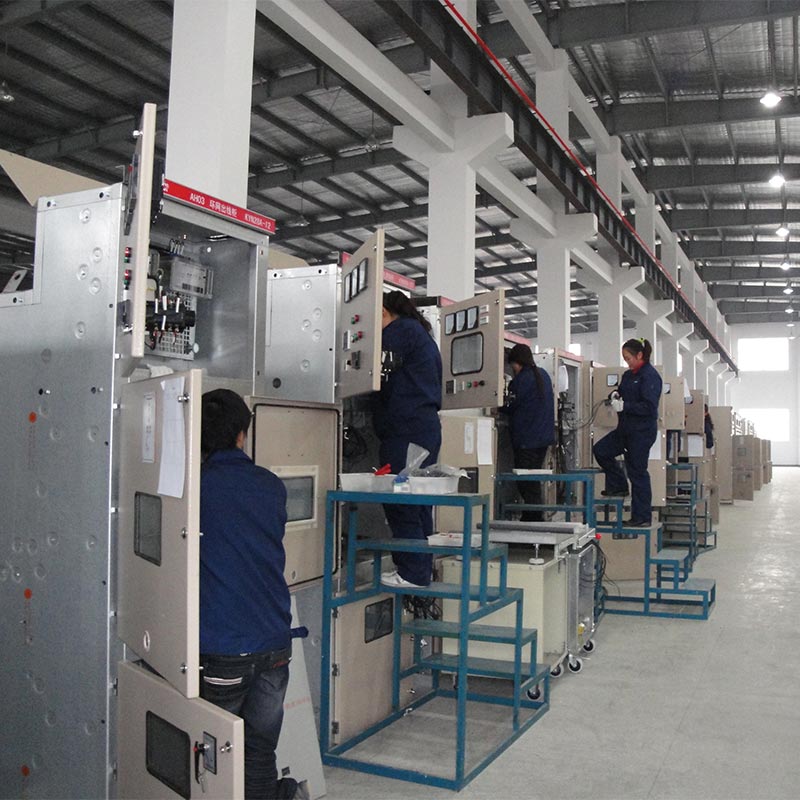

La aparamenta de media tensión Lv y Mv de 24 kV se usa ampliamente en plantas de energía, subestaciones, industrias y minería. empresas y edificios de gran altura para recepción, distribución, control y protección de energía. El núcleo de Usune. La base de producción está ubicada en China, lo que lo convierte en un fabricante profesional confiable que ofrece alta calidad. Soluciones de distribución de energía de media tensión para usuarios de todo el mundo.
Aparamenta de baja tensión
Aparamenta de media tensión
| Artículo | Unidad | Parámetro | |
| Tensión nominal | kV | 24 | |
| Frecuencia nominal | Hz | 50 | |
| Corriente nominal del disyuntor | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corriente nominal del armario de distribución. | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corriente dinámica nominal (4s) | ka | 16, 20, 25, 31,5, 40, 50 | |
| Corriente constante nominal (pico) | ka | 40, 50, 63, 80, 100, 125 | |
| Corriente nominal de corte en cortocircuito | ka | 16, 20, 25, 31,5, 40, 50 | |
| Corriente nominal de cierre de cortocircuito | ka | 40, 50, 63, 80, 100, 125 | |
| Tensión soportada de frecuencia industrial de 1 min. | Polo-polo, polo-tierra | kV | 65 |
| A través de la distancia de aislamiento | kV | 79 | |
| Tensión soportada de impulso de rayo (pico) | Polo-polo, polo-tierra | kV | 125 |
| A través de la distancia de aislamiento | kV | 145 | |
| Nivel de protección | IP4X para gabinete, IP2X para sala de aislamiento y sala de disyuntores abierta | ||
| Nota: la capacidad de cortocircuito del CT debe considerarse por separado. | |||
1. GB3906-2006 "Aparamenta de distribución y control con envolvente metálico de CA de 3,6-40,5 kV"
2. GB/T11022 "Condiciones técnicas generales para aparamenta y control de alta tensión"
3. IEC62271-200 "Aparamenta de distribución con envolvente metálica de CA con tensión nominal superior a 1 kV y inferior a 52 kV"
4. DL/T404 "Condiciones técnicas para realizar el pedido de aparamenta de alta tensión de CA para interiores"

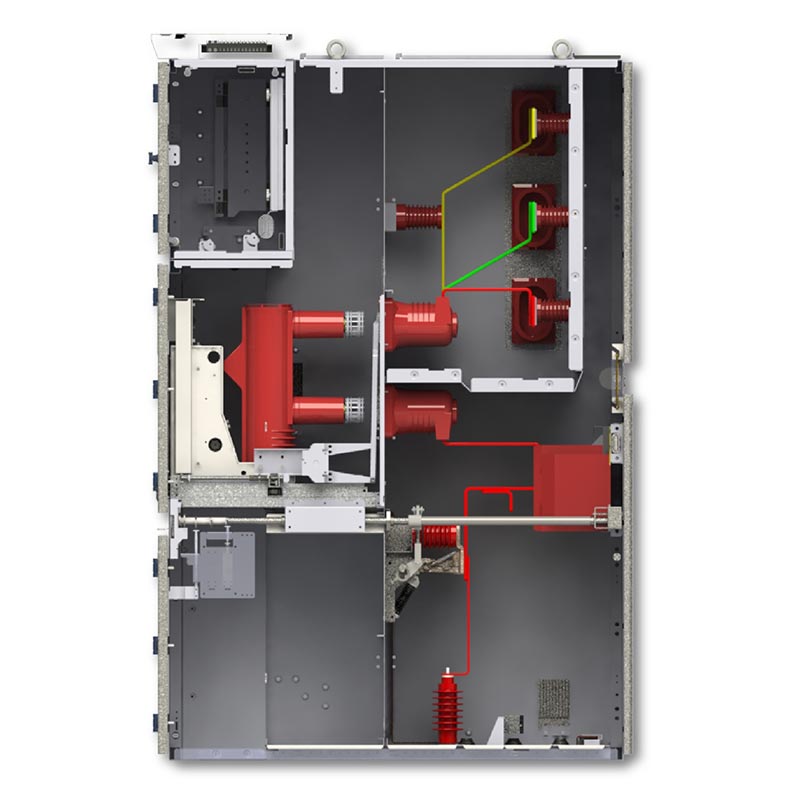

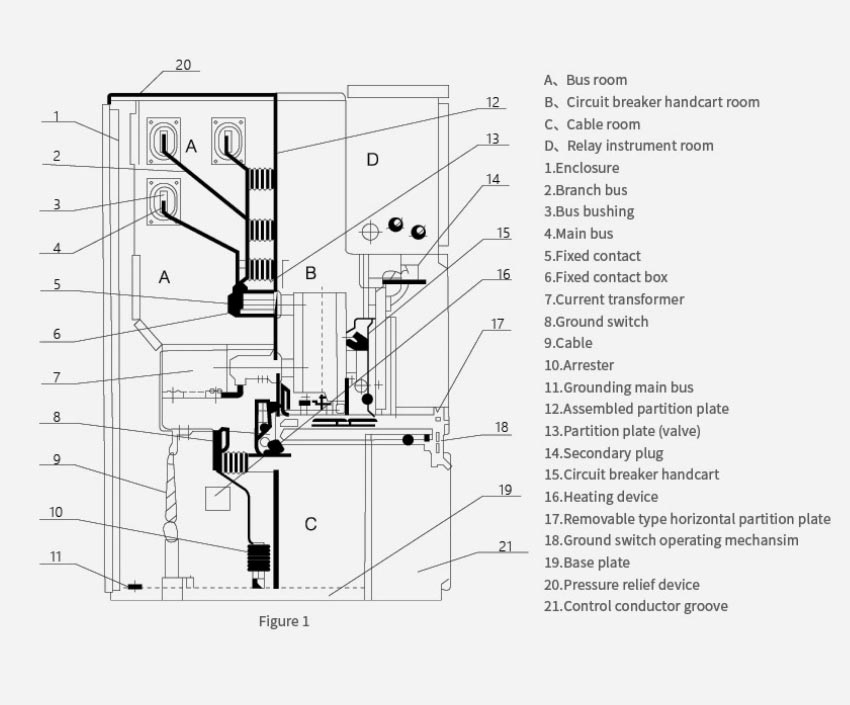

El tablero de distribución de media tensión, baja y media tensión de 24 kV adopta una estructura dividida totalmente metálica, con cada una Área funcional aislada de forma independiente, suprimiendo eficazmente la propagación de arcos de falla.
1. Compartimento del disyuntor: Equipado con un carro de disyuntor de vacío extraíble.
2. Compartimento de barras colectoras: Contiene barras colectoras principales, barras colectoras secundarias y aisladores de barras colectoras.
3. Compartimento de cables: Instala transformadores de corriente, transformadores de voltaje, interruptores de puesta a tierra y terminales de cables.
4. Compartimento de instrumentos de control: equipado con relés, dispositivos de protección, instrumentos, cableado secundario y
controlar
paneles.
5. Canal de alivio de presión: Cuenta con un dispositivo de alivio de arco en la parte superior del gabinete para mejorar la seguridad contra fallas.
1. Compartimentos independientes totalmente metálicos para evitar la propagación y la interferencia mutua de arcos de falla.
2. Enclavamiento mecánico integral de cinco pruebas:
- Evita empujar o tirar del carro del interruptor automático bajo carga.
- Evita el cierre del disyuntor cuando el interruptor de puesta a tierra está cerrado.
- Evita el cierre accidental del interruptor de puesta a tierra mientras está energizado.
- Evita la entrada accidental en compartimentos energizados.
- Evita el mal funcionamiento del interruptor de aislamiento.
3. Carro extraíble de montaje central para operación y mantenimiento frontal, facilitando las reparaciones.
4. Alto nivel de aislamiento, estructura compacta y fuerte resistencia a fallas.
5. Cumple con los estándares nacionales e internacionales, adaptable a diversos esquemas de distribución de energía.
Una subestación municipal de 110 kV necesitaba mejorar su red secundaria de distribución de energía para satisfacer la creciente demanda urbana. demanda de energía y mejorar la confiabilidad del suministro de energía.
Se desplegaron 36 unidades de Celda de Media Tensión BT y MT Usune de 24kV para el sistema de distribución de energía de 24kV.
- El diseño compacto del cuadro ahorró un 30% del espacio de la subestación.
- El sistema de enclavamiento de cinco pruebas funcionó sin accidentes operativos durante tres años de funcionamiento.
- La confiable tecnología de interrupción del circuito de vacío redujo el tiempo de interrupción en más del 80%, mejorando significativamente la
Calidad del suministro eléctrico para 200.000 habitantes.
Un complejo petroquímico moderno requería un sistema de distribución de energía de media tensión altamente confiable para garantizar la operación continua de equipos de producción críticos.
Se proporcionaron 58 unidades de aparamenta Usune de 24 kV, diseñadas específicamente para entornos industriales hostiles y mejoradas con Resistencia al polvo y a la corrosión.
- Resistió con éxito el duro entorno del sitio (mucho polvo, vapores químicos), demostrando estabilidad
rendimiento.
- La capacidad de desconexión rápida de fallas (≤ 60 ms) protege los costosos compresores y reactores contra daños durante períodos cortos.
circuitos.
- El diseño de mantenimiento montado en la parte frontal reduce el tiempo de inactividad por mantenimiento en un 50 %, lo que garantiza la continuidad de la producción.
A1: El producto es adecuado para sistemas de energía trifásicos CA 50/60 Hz de 3,6 ~ 12 kV, 24 kV, y satisface las necesidades de la mayoría Escenarios de distribución de energía en media tensión.
R2: Sí. El producto adopta un diseño de mantenimiento y operación frontal; el carro del disyuntor se puede mover para Mantenimiento y sustitución rápidos sin afectar el funcionamiento de otros circuitos.
R3: Sí. Usune puede personalizar la corriente nominal, la corriente de corte de cortocircuito, el tamaño del gabinete, la configuración de protección, etc., según los requisitos del proyecto para adaptarse a diferentes condiciones operativas y requisitos del sistema.
