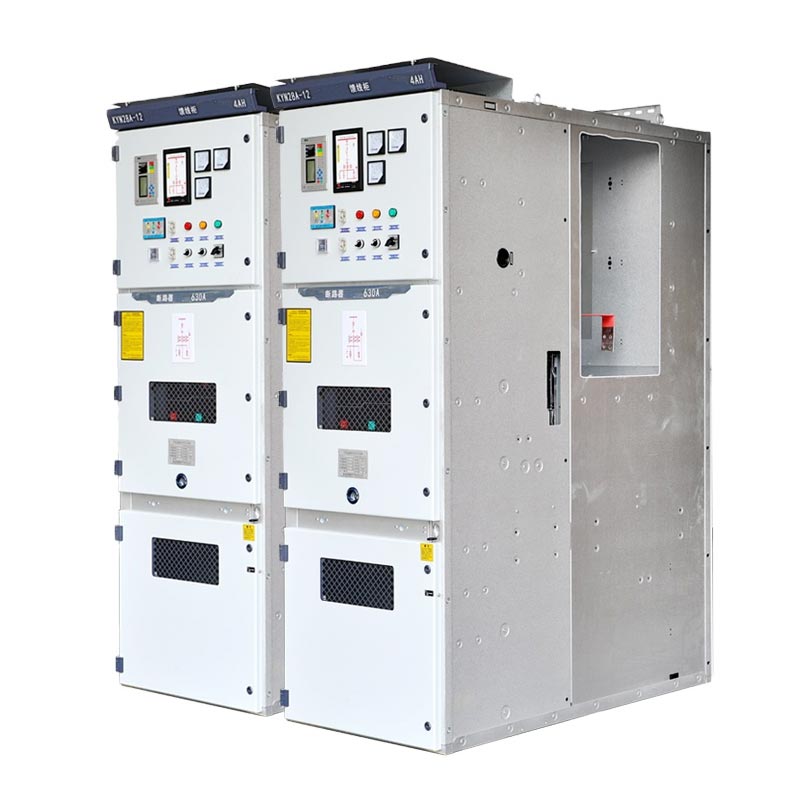

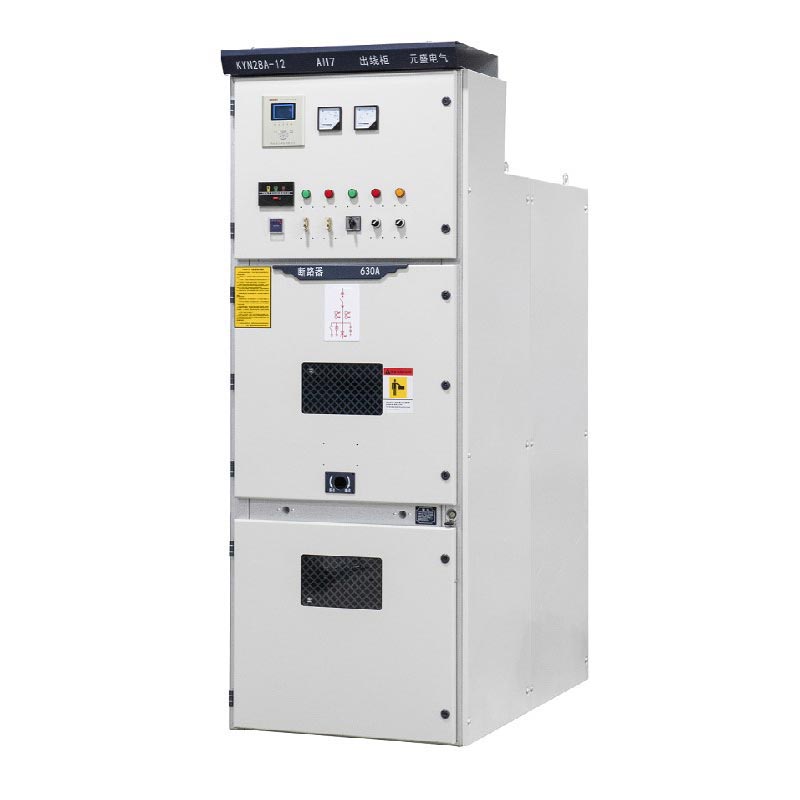

Los paneles MV Vcb de 11 kV están posicionados como distribución de energía de media tensión de alta confiabilidad y grado industrial. equipo, Adecuado para sistemas de 11 kV y por debajo de voltaje, y se puede utilizar en barra colectora simple, barra colectora simple segmentada o doble. barra colectora arquitecturas. Cumplen estrictamente estándares como IEC 60298, IEC 694, GB3906-2006 y DIN VDE 0670 alemán. y Contamos con sistema de gestión ISO certificado con control estandarizado durante todo el proceso.
Aparamenta de baja tensión
Aparamenta de media tensión
Tensión nominal 11kV (compatible con 3,6~12kV), CA trifásica 50/60Hz, corriente nominal 630A~2500A (personalizable), corriente de corte de cortocircuito 25 kA ~ 40 kA, nivel de protección IP4X (carcasa), compatible con múltiples sistemas arquitecturas.

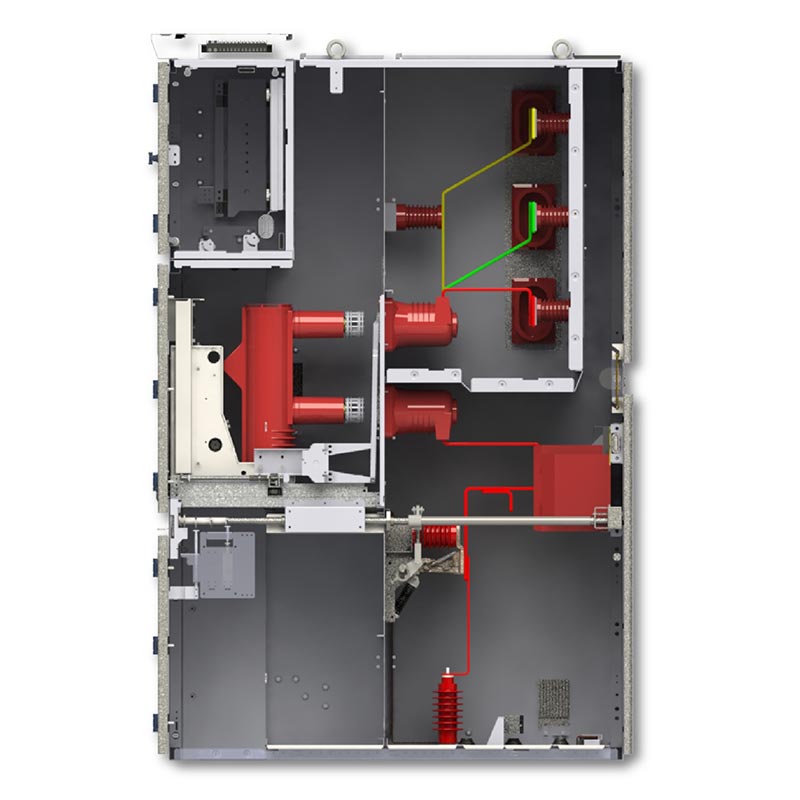

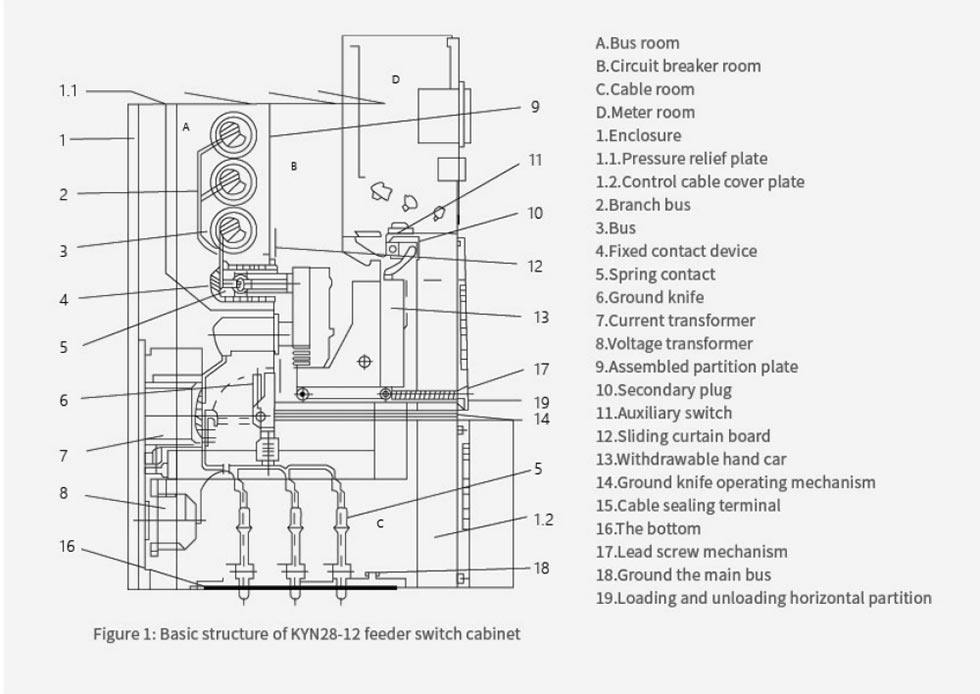

Estructura extraíble revestida de metal, cuatro compartimentos independientes, carro de mano situado en el centro para facilitar el mantenimiento; Equipado con un completo sistema de enclavamiento de seguridad de cinco pruebas, protección dual mecánica + eléctrica, eliminar el mal funcionamiento; Fuerte adaptabilidad ambiental, adecuada para diversas condiciones de trabajo en interiores.
1. Rendimiento confiable: Disyuntor de vacío con respuesta rápida, larga vida mecánica, adecuado para uso frecuente operación en múltiples escenarios;
2. Seguro y conveniente: protección completamente cerrada, diseño de carrito de mano para un mantenimiento eficiente, admite inteligencia operación y mantenimiento remotos;
3. Calidad global: fabricante con sede en China, fábrica estandarizada que garantiza la capacidad de producción y la calidad; como un Proveedor de alta calidad, exporta a múltiples regiones y brinda servicio de ciclo completo.
1. Antecedentes del proyecto: Esta subestación es un centro de suministro de energía central en la región y requiere una potencia estable de 11 kV. suministro a parques industriales y zonas residenciales aledañas. El equipo debe poseer alta confiabilidad y cumplir y ser compatible con el sistema de alimentación local de 50 Hz.
2. Solución de aplicación: Usune personalizó 28 paneles VCB MV KYN28A-12 de 11 kV, adoptando una sola barra colectora segmentada Arquitectura y equipado con disyuntores de vacío VS1 para cumplir con los requisitos de suministro de energía de doble circuito.
3. Resultados de la Implementación: En los tres años transcurridos desde su puesta en servicio, el equipo ha operado sin ningún fallas, pasando con éxito múltiples pruebas en condiciones extremas como tormentas eléctricas y altas temperaturas. Completa con precisión la distribución de energía y la protección contra fallas, lo que ayuda a la subestación a lograr "cero cortes de energía". operación y mantenimiento", y ha recibido un alto reconocimiento por parte del departamento de energía local.
1. Antecedentes del proyecto: Los talleres de estampado y pintura de la fábrica tienen requisitos de energía extremadamente altos. estabilidad del suministro, lo que requiere una actualización a un sistema de distribución de energía de 11 kV. El equipo debe cumplir con la UE. Estándares IEC, considerando también la facilidad de mantenimiento y utilización del espacio.
2. Solución de aplicación: Se seleccionaron 16 paneles VCB MV Usune de 11 kV, empleando un carro de mano ubicado en el centro. estructura, compatible con un sistema de barras únicas, y equipada con calentadores anticondensación y sistemas inteligentes Módulos de monitoreo de temperatura y humedad.
3. Resultados de la implementación: El equipo se adapta perfectamente al sistema europeo de doble frecuencia 50Hz/60Hz. La instalación no afecta la producción normal del taller y el carro de mano se puede retirar rápidamente para su mantenimiento. Después de la actualización, la tasa de fallas en el suministro de energía de la fábrica disminuyó en un 90%, satisfaciendo las necesidades de producción continua. de fabricación de automóviles.
1.Temperatura del aire ambiente: máxima +40°C, mínima -10°C;
2.Humedad relativa: promedio diario ≤ 95%, promedio mensual ≤ 90%;
3.Altitud: ≤ 1000 m;
4. Intensidad sísmica: no superior al grado 8;
5. El equipo se instalará en lugares libres de riesgos de incendio o explosión, contaminación severa, productos químicos.
corrosión y fuertes vibraciones.
6.Si el equipo se va a utilizar en condiciones ambientales que superan los requisitos normales especificados en GB
3906, las disposiciones pertinentes deberán ser acordadas entre el usuario y el fabricante.
| Artículo | Especificación |
| Tensión nominal | 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV |
| Frecuencia nominal | 50/60Hz |
| Corriente nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Corriente nominal de resistencia de corta duración (4 s) | 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA |
| Nivel de aislamiento nominal | 1min Frecuencia de alimentación: 42 kV (polo-polo/tierra), 48 kV (contactos abiertos) Impulso de rayo (pico): 75 kV (polo-polo/tierra), 85kV (contactos abiertos) |
| Nivel de protección | Carcasa IP4X, IP2X entre compartimentos |
| Temperatura ambiente aplicable | -15℃ ~ +40℃ |
| Tipo de panel | Panel de entrada, panel de salida, panel de protección del transformador, panel de acoplamiento de barras, panel aislador, panel elevador de barra colectora, panel PT/VT, etc. |

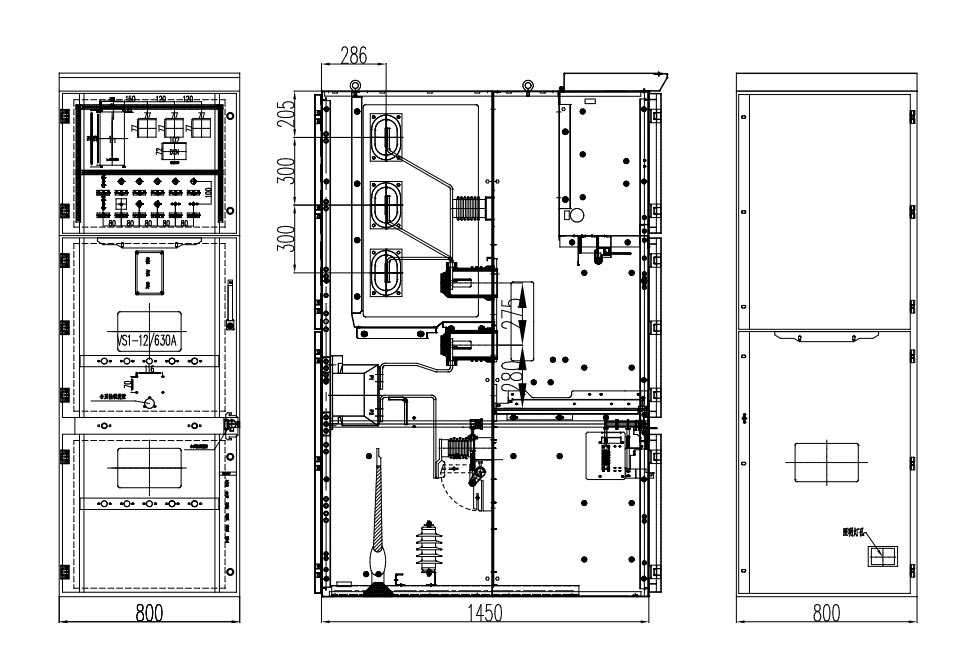

| Dimensión del panel | Ancho: 650 mm/800 mm/1000 mm Alto: 2300 mm Profundidad: 1450 mm |
| Disyuntor de vacío opcional (VCB) | ABB VD4, Schneider HVX, Usune VS1, etc. |
| Artículo | Unidad | Parámetro | ||||||
| Tensión nominal | kV | 3 | 6 | 7.2 | 12 | |||
| Frecuencia nominal | Hz | 50 | ||||||
| Corriente nominal del disyuntor | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| Corriente nominal del armario de distribución. | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| Corriente nominal soportada de corta duración (4s) | ka | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| Corriente nominal máxima soportada (pico) | ka | 40 | 50 | 63 | 80 | 100 | 125 | |
| Corriente nominal de corte en cortocircuito | ka | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| Corriente nominal de cierre de cortocircuito (pico) | ka | 40 | 50 | 63 | 80 | 100 | 125 | |
| Nivel de aislamiento nominal | Tensión soportada de frecuencia industrial de 1 min. | kV | 24 | 32 | 42 | |||
| Tensión soportada al impulso del rayo | kV | 40 | 60 | 75 | ||||
| Nivel de protección | IP4X para gabinete, IP2X para sala de aislamiento y sala de disyuntores abierta | |||||||
R: Incluye cinco funciones principales, como el disyuntor antimal funcionamiento, con doble mecanismo mecánico y eléctrico. enclavamiento para evitar un mal funcionamiento.
R: Totalmente compatible, no requiere modificaciones, puede reemplazar directamente el equipo existente y personalizar los parámetros es compatible.
R: De conformidad con los estándares internacionales, las certificaciones regionales se pueden personalizar; Rápida respuesta de China. fábrica y servicio posventa localizado desde puntos de venta globales.

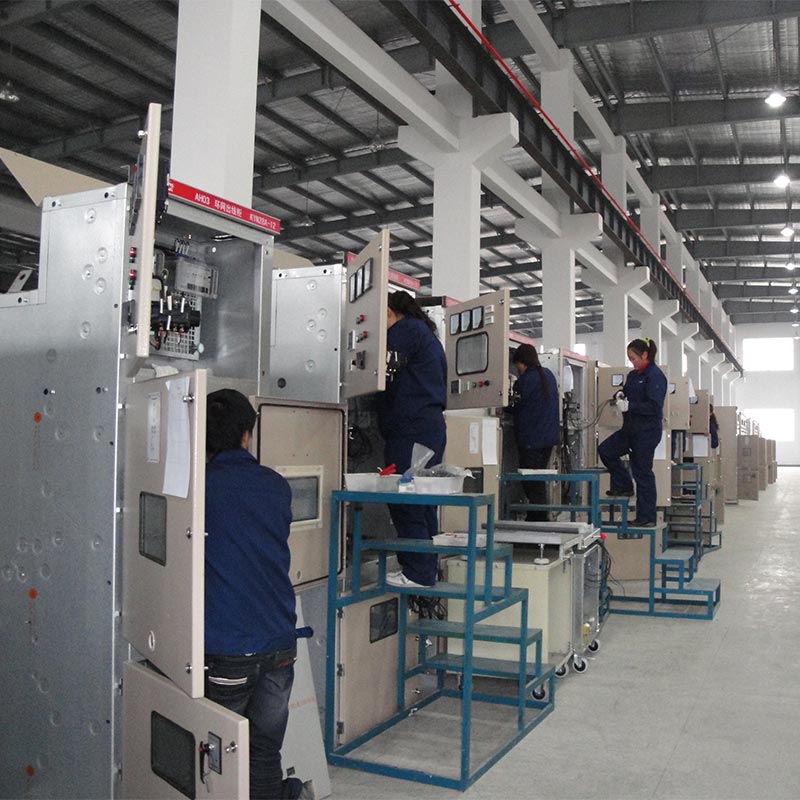

Usune cuenta con su fábrica principal en China, con una capacidad de producción anual de más de 5.000 paneles. Se jacta Gestión digitalizada de extremo a extremo, integrando I+D, fabricación y ventas. Sus productos cubren más de 30 países, lo que lo convierte en un proveedor y fabricante confiable de distribución de energía de media tensión para clientes globales.
