Para contratistas EPC, distribuidores eléctricos, subestaciones, plantas industriales y proyectos de infraestructura, el Kyn28 El tablero de distribución de media tensión proporciona una plataforma configurable para construir una distribución completa de media tensión en interiores. sistemas.
Usune opera con sistemas de gestión ISO 9001, ISO 14001 e ISO 45001. Los productos se fabrican según Estándares IEC y GB aplicables, con certificación CE disponible para los mercados relevantes.
La selección de aparamenta de media tensión comienza con el sistema eléctrico y no con el propio armario. Antes de colocar En un pedido, los ingenieros normalmente necesitan confirmar el voltaje del sistema, la frecuencia de operación, la corriente de carga máxima, nivel de cortocircuito, número de alimentadores, requisitos de protección, disposición de los cables y entorno de instalación.
Estos parámetros determinan la configuración del gabinete y los componentes eléctricos apropiados. Usune puede revisar el Proyectar información eléctrica y recomendar una configuración adecuada en lugar de aplicar la misma especificación a cada proyecto.
Este método de selección basado en proyectos es particularmente importante para subestaciones, plantas de fabricación, centrales eléctricas. infraestructuras y otras instalaciones donde operen juntos varios circuitos de media tensión.
La configuración estándar de Celda de Media Tensión Kyn28 admite sistemas de media tensión de 3,6kV a 12kV, con clasificaciones actuales que van desde 630A a 3150A.
El rendimiento en cortocircuito está disponible en varios niveles, incluidas configuraciones de 25 kA, 31,5 kA, 40 kA y 50 kA. el Se debe seleccionar la clasificación adecuada de acuerdo con la corriente de falla calculada de la red eléctrica en lugar de que simplemente según la carga operativa normal.
Para la adquisición de proyectos, hacer coincidir la corriente nominal y la capacidad de cortocircuito con las aguas arriba y abajo El equipo eléctrico es esencial para mantener el rendimiento coordinado del sistema.
Un sistema de distribución completo de media tensión normalmente contiene más de un tipo de gabinete. energía entrante, Los alimentadores de salida, los transformadores, los circuitos de medición, la medición de voltaje y las conexiones de barras colectoras pueden requerir diferentes funciones.
Usune puede configurar la línea de aparamenta de acuerdo con estos requisitos de circuito. El arreglo resultante puede incluyen funciones entrantes, salientes, PT, medición, seccionalizador de bus y aislamiento dentro de un sistema coordinado. sistema de distribución eléctrica.
Esto hace que el equipo sea adecuado para proyectos donde el tablero debe corresponder directamente con el aprobado. diagrama unifilar.
La protección de media tensión debe considerarse a nivel del sistema. El cuadro, disyuntor, relé de protección, El transformador, el cable y el equipo de protección aguas arriba deben trabajar juntos de acuerdo con la protección del proyecto. filosofía.
La Celda de Media Tensión Kyn28 se puede integrar con los componentes de protección y control requeridos según a la especificación del proyecto. El disyuntor de vacío proporciona la función de conmutación primaria, mientras que el El sistema de protección y control asociado se puede configurar según el diseño eléctrico.
Para proyectos EPC, Usune puede coordinar la configuración del gabinete con los requisitos de protección del cliente y documentación técnica.

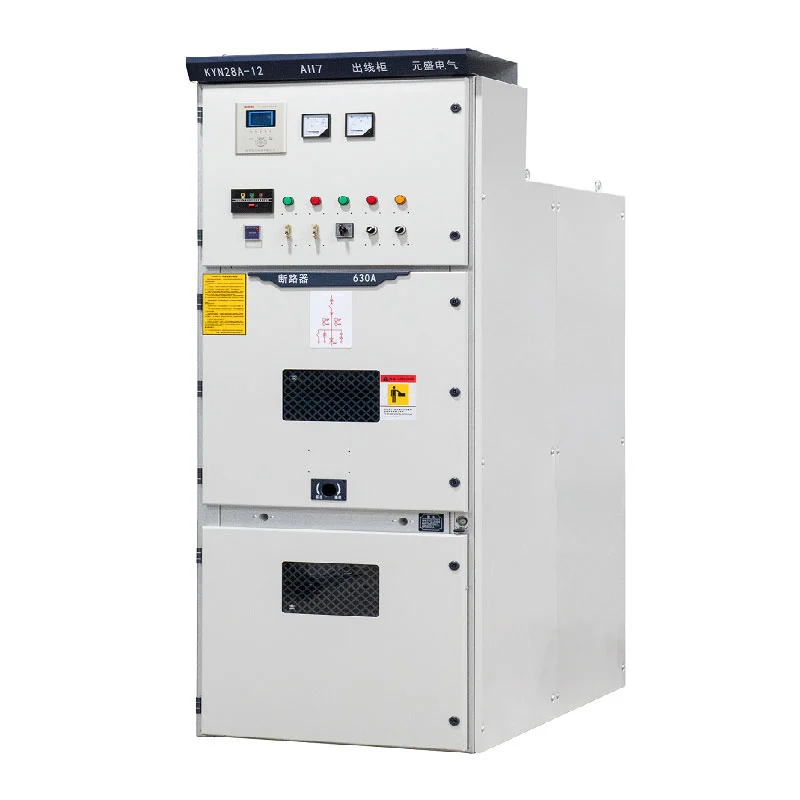

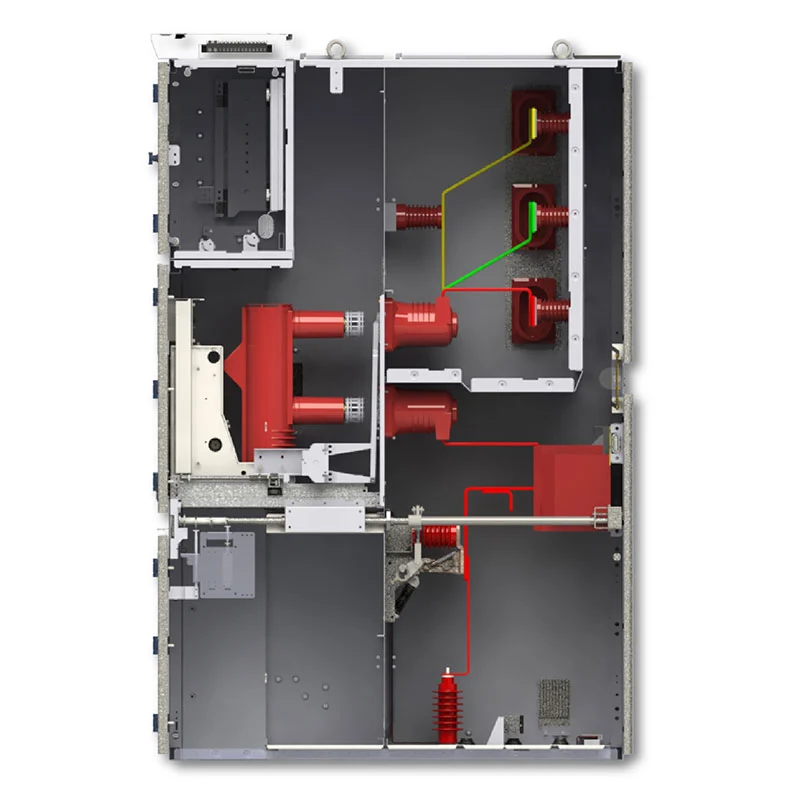

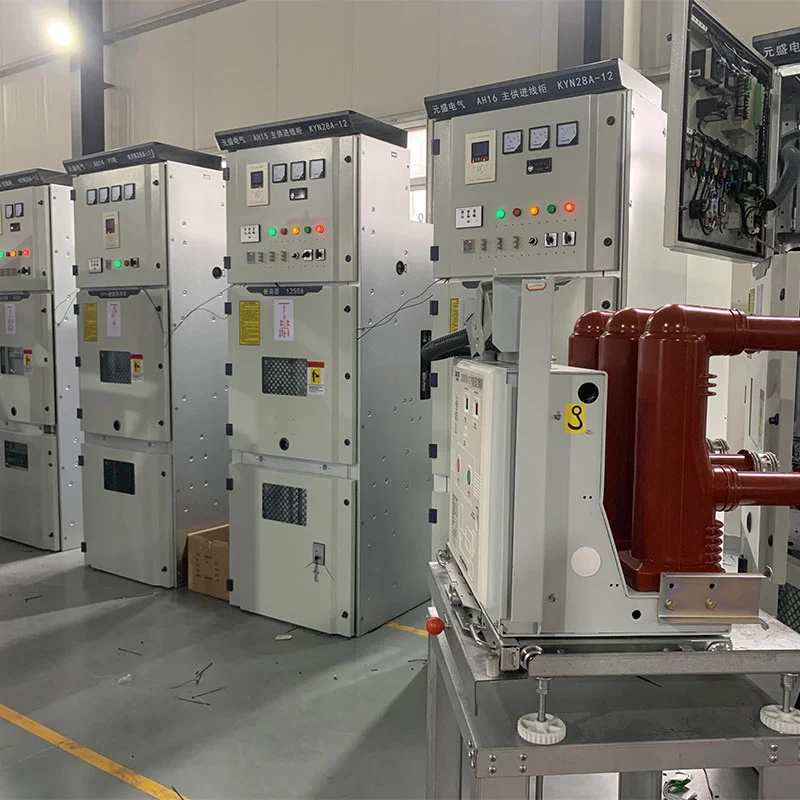

El equipo utiliza una estructura de gabinete cerrada de metal con áreas dedicadas para componentes eléctricos primarios, barras colectoras, conexiones de cables y equipos de control secundario.
La disposición interna proporciona un diseño definido para la instalación eléctrica y permite que el cuadro completo La alineación se coordinará con el enrutamiento de cables, el cableado de control, el acceso operativo y las dimensiones de la sala eléctrica.
Para proyectos con múltiples gabinetes, la disposición se puede planificar de acuerdo con la cantidad de circuitos y los requisitos. funciones en lugar de tratar cada gabinete como un producto independiente.
Las condiciones de la sala eléctrica deben confirmarse antes de ordenar el equipo. Los factores importantes incluyen disponibles espacio de instalación, dirección de entrada del cable, espacio libre de funcionamiento, temperatura ambiente, humedad, altitud, ventilación y acceso al transporte.
El equipamiento estándar está previsto para instalación en interiores. La temperatura ambiente se especifica de -15°C a +40°C, mientras que la humedad relativa promedio diaria no debe exceder el 95% y la promedio mensual no debe exceder el 90%.
Para instalaciones a mayor altitud o en condiciones ambientales especiales, se debe consultar a Usune durante la etapa de ingeniería para que se puedan considerar los parámetros eléctricos y de aislamiento apropiados.
Los armarios de entrada conectan la alimentación de media tensión al sistema de barras del cuadro. La corriente nominal, protección. La disposición, los requisitos de medición y la configuración del cable entrante deben confirmarse de acuerdo con el Red eléctrica aguas arriba.
Los gabinetes de salida distribuyen energía a transformadores, motores, equipos de producción u otras cargas posteriores. Su La cantidad y la clasificación actual se pueden determinar de acuerdo con la lista de carga del proyecto y el cronograma de alimentación.
Se pueden incorporar PT y gabinetes de medición cuando el proyecto requiera medición de voltaje, medición de energía o otras funciones de monitoreo eléctrico.
Las configuraciones de seccionalizador de bus se pueden utilizar cuando la red de distribución requiere secciones de bus separadas o conexión controlada entre diferentes secciones del sistema.
En las subestaciones, los equipos pueden disponerse alrededor de fuentes de entrada, alimentadores de transformadores, circuitos de salida, requisitos de medición y seccionamiento de barras. La configuración se puede combinar con el sistema eléctrico de la subestación. diagrama unifilar.
Para las fábricas, la aparamenta puede distribuir energía de media tensión a líneas de producción, transformadores, motores, compresores, bombas y sistemas auxiliares. Se pueden especificar diferentes clasificaciones de alimentador según la carga real. distribución.
Los proyectos mineros a menudo implican cargas eléctricas pesadas distribuidas. El cuadro se puede configurar alrededor del transformador. alimentadores, motores, sistemas de ventilación, equipos de bombeo e instalaciones de procesamiento.
Los grandes edificios comerciales y de gran altura pueden requerir energía entrante de media tensión y múltiples conexiones descendentes. circuitos transformadores. Los equipos se pueden disponer según el cuarto eléctrico y la distribución del edificio. requisitos.
| Artículo | Especificación |
| Modelo | KYN28A-12 |
| Tensión nominal | 3,6kV, 7,2kV, 12kV |
| Frecuencia nominal | 50Hz/60Hz |
| Corriente nominal | 630A–3150A |
| Corriente de ruptura nominal de cortocircuito | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Corriente nominal de resistencia de corta duración | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grado de protección | Caja externa IP4X / compartimentos internos IP2X |
| Temperatura ambiente | -15°C a +40°C |
| Altitud | ≤1000 m, con reducción de potencia para mayor altitud |
| Instalación | Interior |
| Sistema | CA trifásica |
La especificación final debe confirmarse de acuerdo con el voltaje del proyecto, la corriente de carga, el nivel de falla y la protección. esquema, disposición de cables y entorno de instalación.
Usune tiene más de 14 años de experiencia en la fabricación de equipos eléctricos y brinda soporte técnico para Adquisición de equipos de media tensión basada en proyectos.
Los clientes pueden proporcionar el diagrama unifilar, el nivel de voltaje, la clasificación de corriente, los requisitos de cortocircuito y el gabinete. cantidad, requisitos funcionales y condiciones de instalación. Usune luego puede ayudar con la confirmación técnica. y configuración del equipo.
Para configuraciones estándar, el período de producción típico es de aproximadamente 15 a 20 días después de la confirmación técnica. y pago. El tiempo de entrega real depende de la configuración del proyecto y la cantidad del pedido.
Se ha hecho referencia a la serie KYN28 para el Proyecto de lanzamiento de cohetes Cas-space.
A diferencia de los edificios comerciales o fábricas convencionales, la infraestructura aeroespacial puede contener varios edificios especializados. cargas eléctricas y sistemas de soporte que operan en diferentes áreas. Los equipos de distribución de media tensión. por lo tanto, debe coordinarse con la arquitectura energética general de la instalación.
Para este proyecto, la configuración del tablero se consideró como parte de la distribución eléctrica más amplia del sitio. sistema, incluidos los requisitos de recepción de energía, distribución de circuitos, protección y control eléctrico.
El proyecto demuestra la capacidad de Usune para participar en aplicaciones de ingeniería especializada donde media tensión El equipo debe coordinarse con los requisitos eléctricos específicos del proyecto en lugar de suministrarse como un equipo genérico. gabinete estándar.
Usune aplica un sistema integrado de gestión de calidad y producción que abarca fabricación, inspección, gestión ambiental y seguridad laboral.
La empresa cuenta con las certificaciones ISO 9001, ISO 14001 e ISO 45001. El equipo está diseñado de acuerdo a Estándares IEC y GB aplicables, con certificación CE disponible para las configuraciones aplicables.
Antes del envío, el equipo se somete a inspecciones y pruebas de rutina que cubren los componentes, ensamblaje, conexiones eléctricas y equipos terminados. La documentación técnica y los informes de prueba se pueden suministrar según a los requerimientos del proyecto.
La información principal incluye voltaje del sistema, frecuencia, corriente nominal, nivel de cortocircuito, número de entradas y salidas. circuitos salientes, requisitos de protección, disposición de cables y condiciones de instalación.
La configuración proporcionada admite sistemas de 3,6 kV, 7,2 kV y 12 kV. Se debe confirmar la clasificación de voltaje final. según la red eléctrica del cliente.
Sí. Usune puede revisar el diagrama eléctrico del cliente y configurar las funciones y clasificaciones del gabinete de acuerdo con los requisitos del proyecto.
Sí. Se puede configurar para energía entrante, alimentadores de transformadores, circuitos salientes, medición, medición de voltaje, y seccionamiento de barras colectoras en aplicaciones de subestaciones interiores.
Los productos de Usune están diseñados de acuerdo con los estándares IEC y GB aplicables. La empresa opera bajo ISO 9001, ISO 14001 e ISO 45001, con certificación CE disponible para los mercados aplicables.
Sí. Usune puede proporcionar especificaciones técnicas, informes de prueba, documentación de productos y otros aspectos relacionados con el proyecto. documentos de acuerdo a los requerimientos del cliente.
Para las configuraciones estándar, la producción suele tardar entre 15 y 20 días después de la confirmación técnica y el pago. el El horario real depende de la configuración y la cantidad.
Si está comprando un tablero de media tensión Kyn28, proporcione su diagrama unifilar, voltaje del sistema, voltaje nominal corriente, nivel de cortocircuito, cantidad de gabinetes, requisitos del alimentador, requisitos de protección e instalación condiciones.
Usune puede evaluar los requisitos eléctricos y proporcionar una configuración adecuada de aparamenta de media tensión para tu proyecto.
