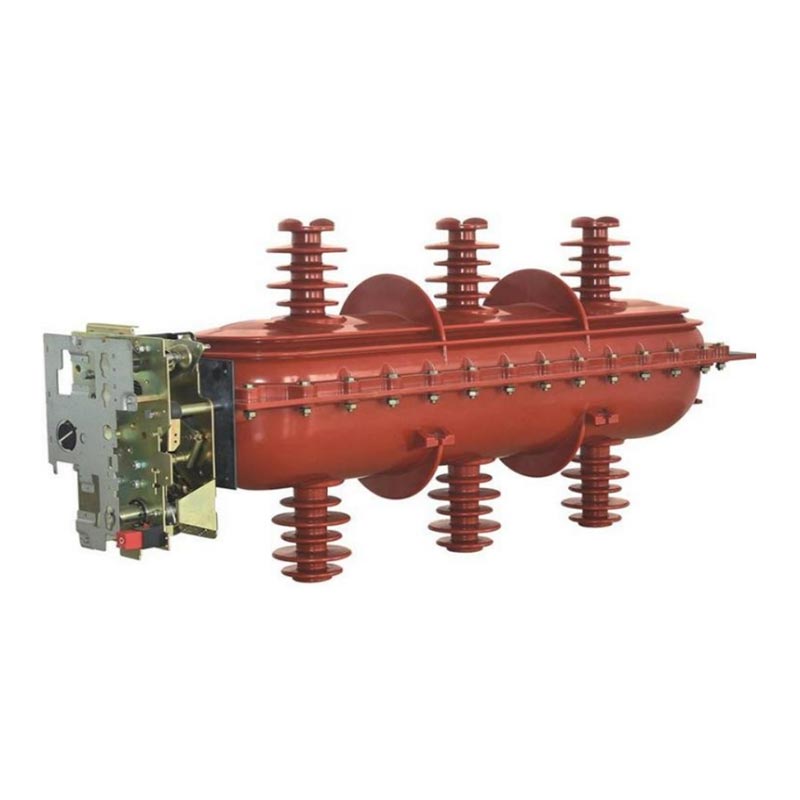

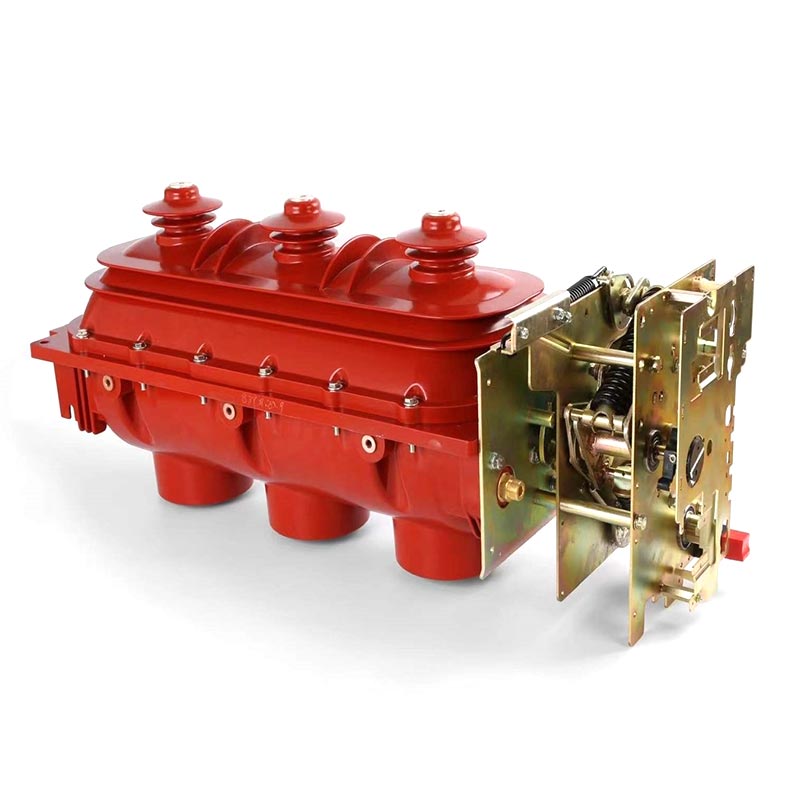

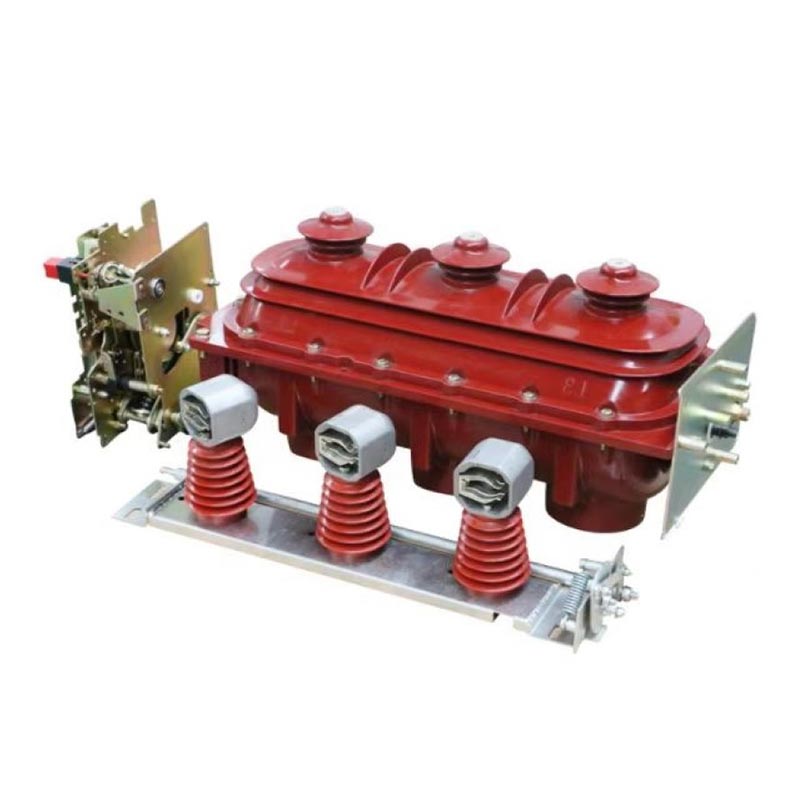

El interruptor de ruptura de carga para interiores Usune FLN36-40.5 es un componente eléctrico central de alto voltaje desarrollado de forma independiente. y fabricado por Zhejiang Usune Electric. Está diseñado específicamente para la energía segura y eficiente. Necesidades de distribución de escenarios de voltaje nominal de 35 kV y es una pieza clave del equipo en la distribución de energía moderna. Sistemas, especialmente adecuados para redes en anillo y sistemas de suministro de energía radial dual, que desempeñan un papel vital para garantizar transmisión y distribución de energía estable y segura. Este producto puede encender y apagar corrientes de carga de forma independiente. y corrientes de sobrecarga, o se puede combinar en serie con un fusible limitador de corriente para reemplazar un disyuntor. El interruptor de carga maneja la conmutación de varias corrientes de carga, mientras que el fusible limitador de corriente maneja la interrupción. de fuertes corrientes de sobrecarga y corrientes de cortocircuito, logrando protección multinivel para el sistema de energía. su La estructura compacta, la fácil instalación y el funcionamiento sin mantenimiento lo convierten en un producto ideal para la red eléctrica urbana. actualizaciones y optimización de la distribución de energía industrial.
El interruptor de ruptura de carga interior adopta una estructura de contacto móvil giratorio de tres posiciones y doble apertura, equipada con Una cámara de extinción de arco de tres posiciones (abierto-cerrado-tierra), que garantiza una conmutación suave en diferentes condiciones de funcionamiento. condiciones y mejorar la estabilidad del sistema. El diseño general de la instalación trifásica ofrece una buena sincronización, Menos componentes y una puesta en servicio e instalación convenientes, lo que reduce la dificultad de la construcción en el sitio y mantenimiento.
El interruptor utiliza una carcasa superior e inferior de resina epoxi para un montaje sellado. El circuito principal y la puesta a tierra. El sistema de circuito está alojado dentro de la carcasa, aislando eficazmente el ambiente externo y evitando el polvo. y corrosión por humedad. La alta resistencia de aislamiento de los puntos de rotura y la gran distancia de fuga, junto con El blindaje de ecualización de voltaje en los terminales salientes, mejora aún más la confiabilidad del aislamiento y cumple con los Requisitos estrictos de los sistemas de distribución de energía de alto voltaje.
Excelente desempeño en seguridad. En caso de una falla de arco interno, la débil estructura trasera de la carcasa exterior se romperá y la válvula de alivio de presión en la parte superior del gabinete se abrirá, expulsando el flujo de aire de sobrepresión. fuera del gabinete, evitando daños al equipo y riesgos para la seguridad personal. Equipado con un enclavamiento de cinco pruebas. función, elimina fundamentalmente el mal funcionamiento, garantizando la seguridad de los operadores y el equipo.
El interruptor de interrupción de carga interior admite modos de operación manual y eléctrico, adaptándose de manera flexible al sitio requisitos, ofreciendo comodidad y confiabilidad. Adopta un diseño libre de mantenimiento, con una larga vida eléctrica y Vida útil mecánica, reduciendo los costes de mantenimiento posteriores. El cuadro está construido íntegramente en aluminio-zinc. placa, que ofrece resistencia a la corrosión y alta resistencia mecánica, adecuada para diversas condiciones de trabajo en interiores.
1. Alta seguridad de aislamiento: empleo de un diseño de aislamiento primario de alto voltaje con alto margen y un IP33 Calificación de protección, mejora el nivel de seguridad de aislamiento del compartimiento de operación frontal, de manera efectiva proteger la seguridad personal de los operadores.
2. Amplia aplicabilidad: Adecuado para escenarios compactos, miniaturizados y operados con frecuencia, ampliamente utilizado en zonas urbanas. Redes eléctricas, distribución de energía industrial y comercial y nueva conexión a redes energéticas, satisfaciendo diversas necesidades en diferentes escenarios.
3. Diseño integrado: Diseño de interruptor de combinación compacto, que integra funciones de interruptor de aislamiento y conexión a tierra. reduciendo la ocupación del espacio de los equipos y facilitando la integración del sistema de distribución de energía.
4. Alta confiabilidad: Emplea un interruptor de carga SF6 de alta confiabilidad. La presión del gas SF6 es baja, el funcionamiento es confiable y La vida útil de retención de gas puede alcanzar los 20 años, lo que elimina la necesidad de reposición frecuente de gas y garantiza funcionamiento estable a largo plazo.
| No. | Artículo | Unidad | Parámetro |
| 1 | Tensión nominal | kV | 40.5 |
| 2 | Corriente nominal | A | 630 |
| 3 | Frecuencia nominal | Hz | 50/60 |
| 4 | Tensión soportada a frecuencia industrial | kV | 95/110 |
| 5 | Tensión soportada por impulso de relámpago | kV | 185/215 |
| 6 | Corriente de ruptura nominal de corta duración (pico) | ka | 50 |
| 7 | Corriente de ruptura nominal de circuito cerrado | A | 630 |
| 8 | Corriente de ruptura de carga activa nominal | A | 630 |
| 9 | Corriente de transferencia nominal | A | 1000 |
| 10 | Corriente nominal de resistencia al cortocircuito | ka | 20 |
| 11 | Resistencia del circuito principal | µΩ | 85 |
| 12 | Resistencia mecánica | Veces | 2000 |
| 13 | Tasa anual de fuga de gas | % | ≤0,1 |
Este interruptor seccionador de carga interior utiliza gas SF6 como medio de extinción de arco, que tiene una excelente extinción de arco. y rendimiento del aislamiento. Cuando el interruptor corta la corriente, se genera un arco instantáneamente tras la separación de los contactos móviles y estacionarios. Impulsado por el campo magnético del imán permanente, el arco se mueve rápidamente y se alarga, mientras que el gas SF6 lo ioniza y enfría continuamente, y finalmente se extingue cuando la corriente cruza cero, logrando una interrupción de corriente rápida y segura.
La distancia del punto de ruptura doble proporciona altos niveles de aislamiento y aislamiento de ruptura. Utilizando el imán permanente Principio de arco giratorio, presenta un bajo consumo de energía operativa, una fuerte capacidad de extinción de arco y desgaste mínimo del contacto, extendiendo efectivamente la vida eléctrica del interruptor.
Para garantizar un funcionamiento estable del producto, se deben cumplir las siguientes condiciones para la instalación y el uso:
1. Altitud: No superior a 1000 metros (se deben especificar requisitos especiales al realizar el pedido);
2. Temperatura ambiente: -25 ℃ ~ +40 ℃;
3. Humedad relativa: Promedio diario ≤95%, promedio mensual ≤90%;
4. Intensidad Sísmica: No excediendo la Clase B;
5. Aire ambiente libre de contaminación grave como polvo, humo, productos químicos corrosivos, gases inflamables, gasolina y
spray de sal.
Como fabricante profesional de equipos eléctricos de alto voltaje en China, Yu Shun Electric proporcionó FLN36-40.5 Seccionadores de carga interiores para un proyecto de mejora de la red eléctrica urbana a gran escala en el este de China. El proyecto involucrado Líneas de distribución de 35kV en ocho zonas urbanas, abarcando zonas residenciales, centros comerciales y parques industriales. con requisitos extremadamente altos para la estabilidad y seguridad del suministro de energía.
Antes de la actualización, el tablero existente padecía de aislamiento deficiente, mantenimiento frecuente y baja seguridad. no satisfacer las necesidades del desarrollo de la red eléctrica urbana. Después de seleccionar este producto, el proyecto logró tres mejoras principales: Primero, el diseño de enclavamiento de cinco pruebas y extinción de arco reduce el mal funcionamiento y fallas de arco, mejorando la seguridad del sistema; En segundo lugar, el diseño sin mantenimiento reduce el tiempo de mantenimiento mensual en un 80%. reducir los costos de operación y mantenimiento; y tercero, la estructura compacta se adapta al espacio de instalación interior. de subestaciones urbanas, facilitando la integración del sistema de distribución de energía. El producto no ha experimentado ningún fallo. en más de dos años de funcionamiento, garantizando un suministro de energía estable para más de 500.000 residentes y más de 300 empresas, obteniendo un alto reconocimiento por parte del propietario del proyecto y del departamento de suministro de energía local. Usune Electric, como proveedor, proporcionó servicios posventa integrales que incluyen orientación de instalación in situ y capacitación técnica.
R1: El producto adopta un diseño sin mantenimiento con una larga vida útil eléctrica y mecánica. El gas SF6 La vida de retención puede alcanzar los 20 años. En condiciones normales de uso, no se requiere mantenimiento regular; solo periódico Se necesitan comprobaciones de la carcasa del equipo, el mecanismo operativo y la presión del gas (si es necesario). Todos los productos Usune se somete a rigurosas pruebas de calidad antes de salir de fábrica para garantizar la vida útil y la confiabilidad del producto.
R2: La diferencia principal es que los interruptores de carga se utilizan principalmente para encender y apagar corrientes de carga y sobrecargas. corrientes, mientras que los disyuntores tradicionales pueden interrumpir además las corrientes de cortocircuito. Este producto, combinado con un fusible limitador de corriente en serie, puede reemplazar un disyuntor: el interruptor de carga es responsable para encender y apagar varias corrientes de carga, mientras que el fusible limitador de corriente maneja sobrecargas pesadas y interrupción de la corriente de cortocircuito. Es adecuado para redes en anillo de 35 kV y sistemas de suministro de energía radial dual (como como ramas de la red eléctrica urbana, salas de distribución industrial y comercial, etc.), reduciendo los costos de equipo al mismo tiempo que garantizando la seguridad del sistema. Como fabricante profesional en China, Yushun Electric puede proporcionar asistencia técnica profesional. Orientación para ayudar a los clientes a seleccionar las soluciones adecuadas.
