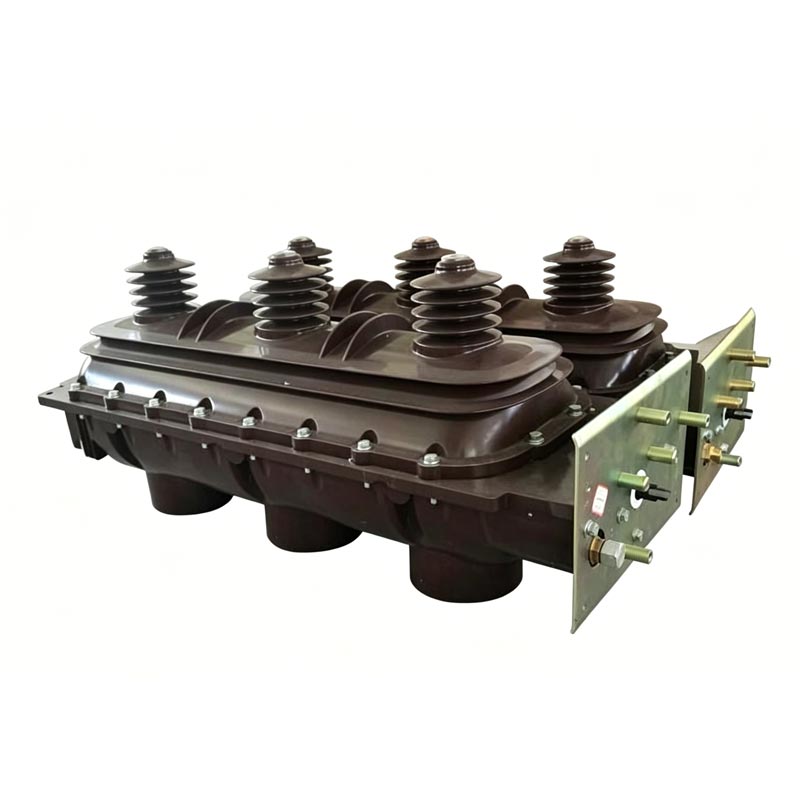

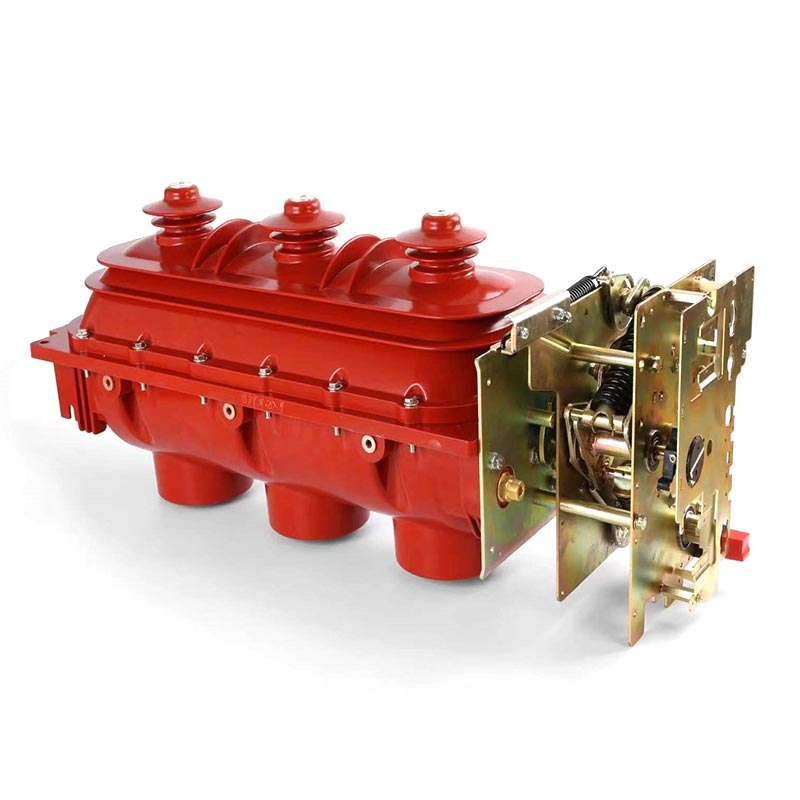

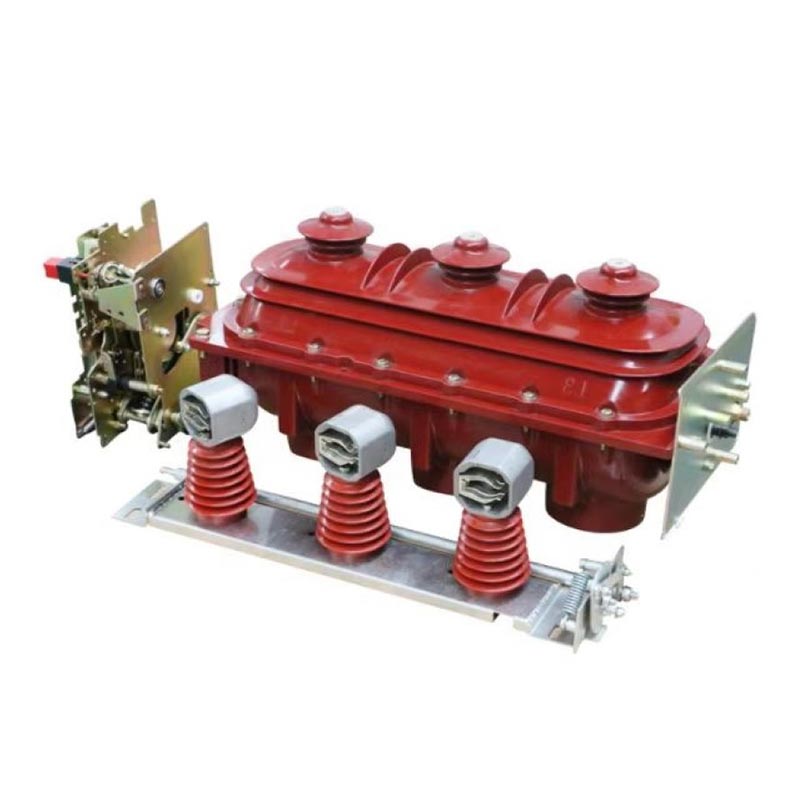

La serie FLN36-24kV 36KV del interruptor interruptor de carga para interiores de 24 kV 36 kV de Usune es una aparamenta central de media tensión desarrollado y fabricado de forma independiente por Zhejiang Usune Electric Co., Ltd. Esta serie está diseñada específicamente para aplicaciones interiores, adaptable a tensiones nominales de 24kV y 36kV, y apto para anillo trifásico AC 50Hz redes y sistemas de alimentación dual radial. Usune, un proveedor profesional arraigado en China, integra avanzada Tecnología y experiencia práctica en cada producto, asegurando que los interruptores puedan manejar de manera estable la corriente de carga. y conmutación de corriente de sobrecarga, así como las operaciones de conmutación de líneas largas descargadas, transformadores descargados, y bancos de capacitores.
La principal ventaja de esta serie es su flexibilidad: cuando se usa con fusibles limitadores de corriente, puede reemplazar el circuito interruptores. El interruptor de carga maneja la conmutación de varias corrientes de carga, mientras que el fusible limitador de corriente maneja la interrupción de grandes corrientes de sobrecarga y cortocircuito. Esto reduce el costo de los equipos de distribución de energía. y mejora la seguridad y estabilidad del sistema de suministro de energía, obteniendo un amplio reconocimiento de la industria.
Al adoptar un diseño de contacto giratorio de tres posiciones y doble apertura, la posición de funcionamiento del interruptor (cerrado, abierto, conectado a tierra) está claramente definido, evitando eficazmente un mal funcionamiento y garantizando una conmutación precisa y confiable; el El diseño general de instalación trifásica ofrece una buena sincronización, menos piezas y un ajuste y ajuste convenientes. instalación, lo que reduce significativamente la dificultad y el tiempo de instalación en el sitio.
El interruptor está sellado con carcasas superior e inferior de fundición epóxica, llenas internamente con gas SF6 a 0,045–0,07 MPa. SF6 El gas posee excelentes propiedades de aislamiento y extinción de arco, sellando completamente el circuito principal y circuito de conexión a tierra dentro de la carcasa, aislándolo de la humedad externa, el polvo y otros contaminantes. esto Garantiza un rendimiento de aislamiento estable incluso en ambientes interiores hostiles, evitando fallas de aislamiento y garantizando el funcionamiento seguro del sistema eléctrico.
La seguridad es el núcleo del diseño de productos de Usune. En caso de arco interno, la débil estructura trasera del La carcasa se romperá automáticamente y, simultáneamente, la válvula de alivio de presión en la parte superior del gabinete se romperá. Abierto, expulsando el gas de sobrepresión fuera del gabinete, evitando eficazmente la explosión del gabinete y protegiendo la seguridad de los operadores en el sitio y del equipo circundante. Este diseño ha pasado múltiples pruebas de seguridad, cumple cumple con los estándares de seguridad internacionales y proporciona protección confiable para las operaciones de distribución de energía.
El seccionador de carga para interiores de 24 kV y 36 kV admite modos de operación manual y eléctrico, seleccionables según requisitos reales del sitio. Es conveniente y confiable para operar, con una estructura mecánica optimizada y Rendimiento estable, adaptable a operaciones de conmutación frecuentes. Adoptando un diseño libre de mantenimiento, cuenta con una larga vida útil, con una vida útil mecánica de hasta 2000 ciclos, reduciendo costes de mantenimiento posteriores y carga de trabajo.
| No. | Artículo | Unidad | Datos |
| 1 | Tensión nominal | kV | 24 |
| 2 | Frecuencia nominal | Hz | 50/60 |
| 3 | Corriente nominal | A | 630/800 |
| 4 | Tensión soportada de frecuencia industrial de 1 min (húmeda) | kV | 50 |
| Tensión soportada de frecuencia industrial de 1 min (seco) | 60 | ||
| 5 | Tensión soportada por impulso de relámpago | kV | 125/150 |
| 6 | Corriente de ruptura nominal de cortocircuito (pico) | ka | 63 |
| 7 | Carga activa nominal y corriente de ruptura de circuito cerrado | A | 50 |
| 8 | Corriente de transferencia nominal | A | 1200 |
| 9 | Corriente nominal de cierre de cortocircuito (pico) | ka | 63 |
| 10 | Corriente de ruptura de carga de cable nominal | A | 50 y 10 |
| 11 | Corriente de corte de carga del cable de falla a tierra | A | 20 |
| 12 | Corriente nominal máxima soportada | ka | 63 |
| 13 | Corriente soportada de corta duración (2s) | ka | 25 |
| 14 | Resistencia mecánica | Veces | 2000 |
Para garantizar un funcionamiento estable y confiable, el interruptor de interrupción de carga para interiores Usune de 24 kV y 36 kV debe usarse debajo del siguiente Condiciones (basadas en la experiencia de aplicación real en China y en todo el mundo):
a) Altitud: no superior a 1000 metros;
(b) Temperatura ambiente: límite superior +40 ℃, límite inferior -25 ℃;
(c) Humedad relativa: promedio diario ≤95%, promedio mensual ≤90%;
(d) No hay contaminación significativa por gases corrosivos, gases inflamables o vapor de agua en el aire circundante;
(e) Sin vibraciones frecuentes o severas.
Estudio de caso: Proyecto de distribución de energía residencial urbana de Hangzhou, China
Una gran zona residencial en Hangzhou, China, tenía altos requisitos de eficiencia energética, seguridad y estabilidad en sus salas interiores de distribución de energía. El proyecto seleccionó 20 interruptores-seccionadores en carga de 24kV para interiores Usune (FLN36-24kV serie) para manejar la conmutación de carga y la protección del sistema de suministro de energía residencial. Como proveedor designado Para este proyecto, Usune brindó orientación de instalación personalizada y servicio posventa. La fábrica rigurosamente Probamos cada producto antes del envío para garantizar el cumplimiento de los requisitos técnicos del proyecto. Desde su Durante su puesta en servicio en 2023, los interruptores han funcionado de manera estable sin fallas de aislamiento o mal funcionamiento, efectivamente asegurando un suministro de energía estable para más de 5.000 hogares. El equipo del proyecto elogió mucho el rendimiento del producto. y los servicios profesionales de Usune.
R1: No. Los interruptores de carga se utilizan principalmente para conmutar corrientes de carga y corrientes de sobrecarga, así como para conectar y desconectar líneas largas descargadas, transformadores descargados y bancos de condensadores. No pueden independientemente Interrumpir las corrientes de cortocircuito. Para manejar corrientes de cortocircuito, los interruptores de carga se pueden combinar con fusibles limitadores de corriente. Los fusibles limitadores de corriente manejan la interrupción de sobrecargas y cortocircuitos mayores. corrientes, y esta combinación puede reemplazar los disyuntores, proporcionando una protección integral para el suministro de energía sistema. Este diseño, optimizado por Usune en base a años de experiencia profesional, equilibra costo y seguridad.
R2: El gas SF6 en los interruptores de carga interiores Usune de 24 kV y 36 kV está sellado dentro de una carcasa de fundición epoxi. el estandar La presión es de 0,045 a 0,07 MPa. La baja presión afectará el aislamiento del interruptor y el rendimiento de extinción del arco. Usuarios Primero debe verificar si hay fugas de gas. Si se encuentra una fuga, contacte inmediatamente con el equipo de posventa de Usune. como un Fabricante profesional, Usune ofrece servicios expertos de detección y reparación de fugas de gas. Después de eliminar la fuga, Es necesario reponer gas SF6 a la presión estándar para garantizar que el interruptor funcione normalmente. se recomienda comprobar la presión del gas periódicamente durante el uso diario.
