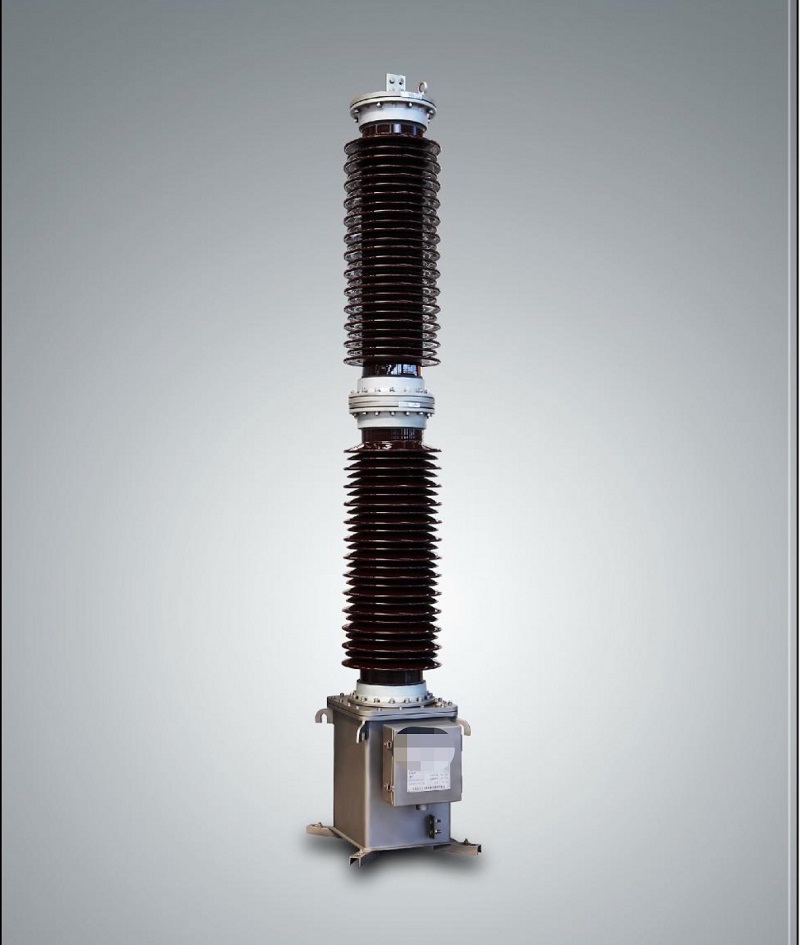

Transformador de corriente LB6-110kVes un transformador de corriente de alto voltaje diseñado para medición de corriente, medición de energía y protección de relés en sistemas de alimentación de CA de 110 kV. Adecuado para redes eléctricas de 50 Hz y 60 Hz, este transformador proporciona un rendimiento estable y una alta precisión de medición para subestaciones, sistemas de transmisión de energía e instalaciones de energía industrial.
Con tecnología avanzada de aislamiento sumergido en aceite y una estructura completamente sellada, el transformador de corriente LB6-110kV ofrece un aislamiento eléctrico excelente, un funcionamiento confiable y una larga vida útil en condiciones de trabajo exigentes de alto voltaje.
El transformador de corriente serie LB6-110kV adopta un diseño profesional para aplicaciones de energía de alto voltaje. El modelo del producto representa sus características técnicas clave:
El transformador está equipado con múltiples devanados secundarios, incluido un devanado de medición con clase de precisión 0,5 y tres devanados de protección. La configuración de múltiples devanados secundarios permite funciones confiables de medición y protección de corriente para diferentes requisitos del sistema de energía.
Transformador de corriente LB6-110kVadmite múltiples configuraciones de relación de corriente cambiando el método de conexión de la pieza de conexión externa en el conservador de aceite. Cuando se conecta en serie, la relación de corriente es a/c, mientras que la conexión en paralelo proporciona una relación de corriente de 2*a/c.
Este diseño flexible permite que el mismo modelo de transformador se adapte a diferentes requisitos operativos, reduciendo los costos de reemplazo de equipos y mejorando la versatilidad de la aplicación en sistemas de energía de alto voltaje.
El transformador de corriente LB6-110kV está diseñado para funcionar de manera confiable en diversas condiciones ambientales:
Para aplicaciones con temperaturas más bajas o requisitos ambientales especiales, se pueden discutir soluciones personalizadas con el fabricante de acuerdo con las condiciones del proyecto.
El transformador de corriente LB6-110kV adopta una estructura sumergida en aceite que consta de un tanque de combustible, un cuerpo del transformador, un casquillo de porcelana, un conservador de aceite y un expansor. El cuerpo del transformador está sumergido en aceite aislante y contiene devanados primarios y secundarios diseñados para un rendimiento eléctrico estable.
El devanado primario adopta una estructura en forma de U. El sistema de aislamiento principal utiliza tecnología de aislamiento capacitivo de papel de aceite, con múltiples pantallas capacitivas dispuestas entre las capas de aislamiento. La pantalla interior se conecta a un alto potencial mientras la pantalla exterior está conectada a tierra, lo que mejora el rendimiento del aislamiento y la seguridad operativa.
El conductor del devanado primario está dividido en dos secciones con cuatro terminales conectados al conservador de aceite. La relación de corriente se puede ajustar mediante cambios de cableado externo, lo que proporciona opciones de configuración flexibles.
El devanado secundario se instala sobre un soporte debajo del devanado primario. Todos los terminales secundarios y terminales de pantalla externa están conectados a la caja de conexiones en el tanque del transformador, lo que garantiza una instalación y mantenimiento convenientes.
El transformador de corriente LB6-110kV presenta un diseño de conexión práctico con abrazaderas de cableado externo instaladas en la parte inferior de la caja de conexiones. Se proporcionan pernos de conexión a tierra tanto en la caja de conexiones como en el tanque de combustible, lo que permite una conexión a tierra segura del devanado secundario y de toda la estructura del transformador.
El transformador adopta características de polaridad reductora. Cuando la corriente primaria fluye de P1 a P2, la corriente secundaria fluye a través del circuito externo de S1 a S2 o S3, lo que garantiza una transmisión de corriente precisa para los sistemas de medición y protección.

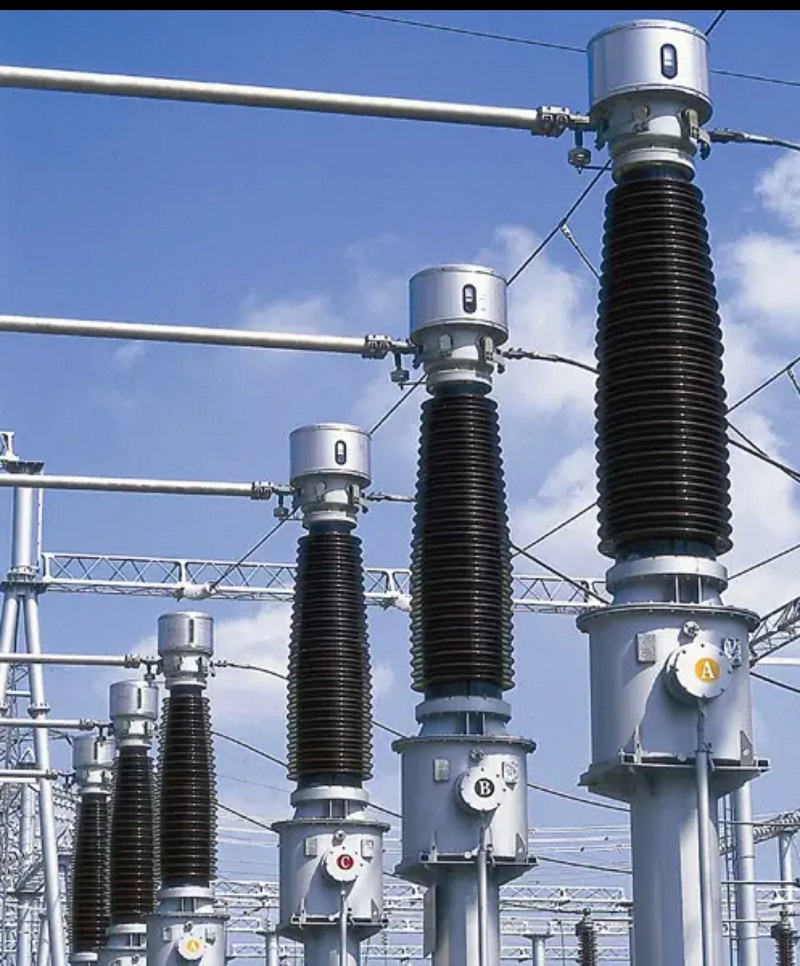

Debido a su rendimiento de alto voltaje y funciones de protección confiables, el transformador de corriente LB6-110kV se usa ampliamente en:
El transformador de corriente LB6-110kV combina medición precisa, aislamiento confiable, diseño de relación de corriente flexible y operación de bajo mantenimiento. Su estructura sumergida en aceite completamente sellada garantiza un rendimiento estable en entornos de alto voltaje, lo que la convierte en una solución confiable para los sistemas de energía modernos que requieren un funcionamiento seguro y continuo.
