Interruptor de carga interior Sf6

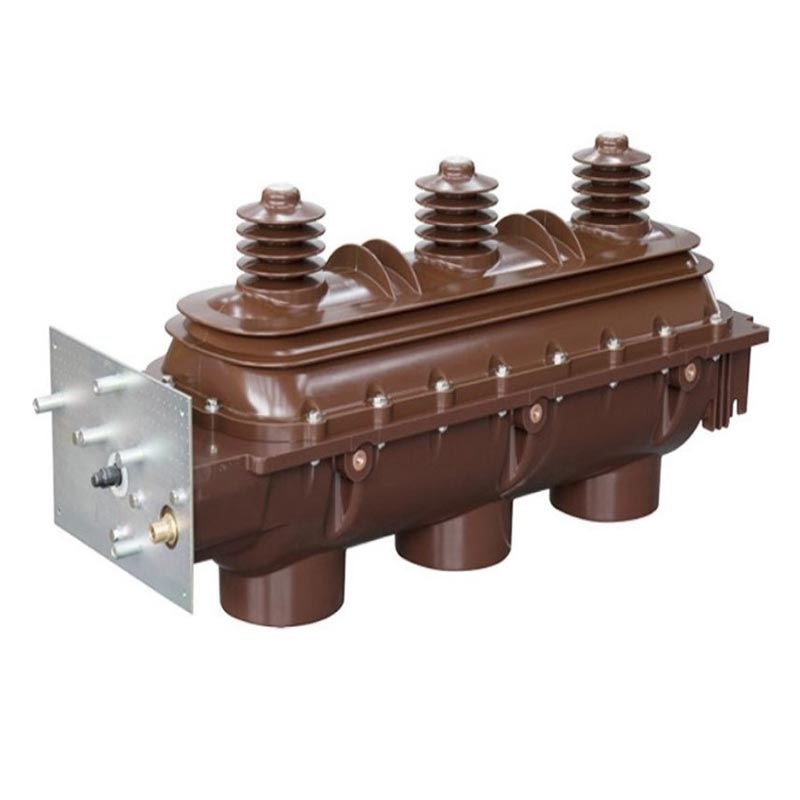

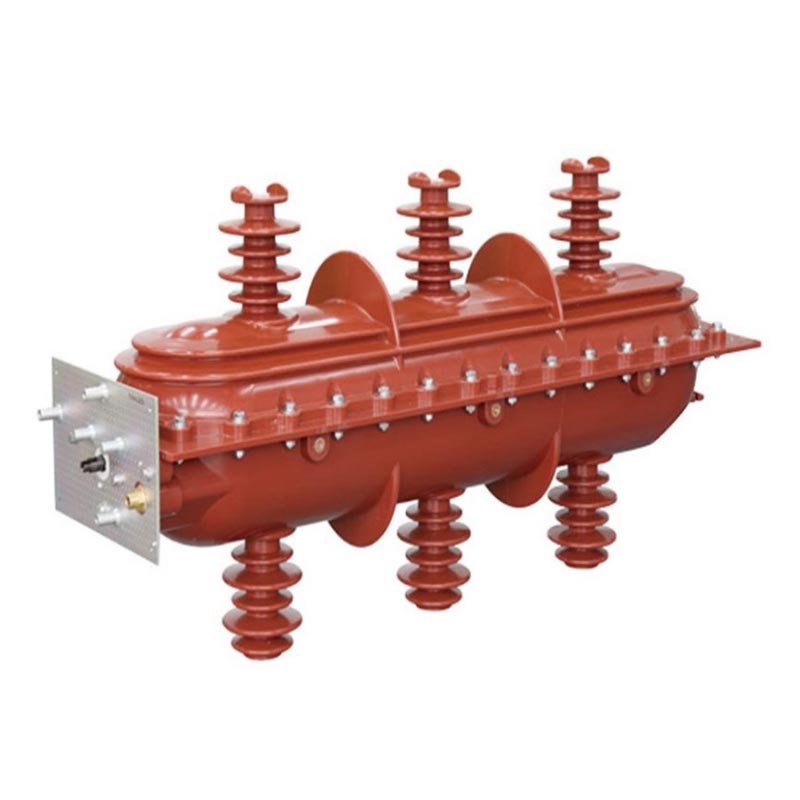

El interruptor de carga Usune Indoor Sf6 es una nueva generación de aparamenta de alta tensión diseñada específicamente para interiores. Escenarios de distribución de energía. Desarrollado por el equipo profesional de I+D de Usune, ha sido sometido a un tipo integral Las pruebas y su rendimiento cumplen con los estándares GB3804, GB16926, IEC60265 e IEC60420.

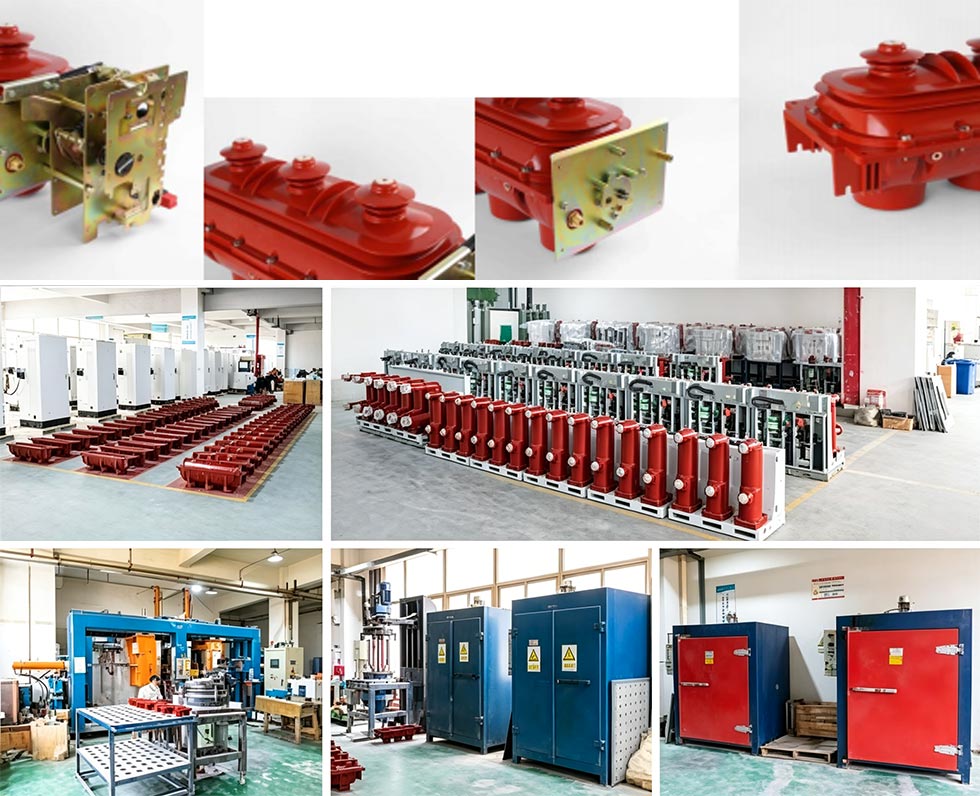

Como fabricante profesional de equipos eléctricos de alto voltaje, Usune cuenta con plantas de producción estandarizadas en China, equipada con equipos de producción avanzados y estrictos procesos de control de calidad para garantizar que cada producto cumple con los estándares. Los productos utilizan gas SF6 como medio de aislamiento y extinción de arco, ofreciendo ventajas tales como alta resistencia de aislamiento, extinción eficiente del arco, estructura compacta y larga vida útil, de manera efectiva resolviendo los puntos débiles de la mala estabilidad y los altos costos de mantenimiento de los interruptores de carga tradicionales.

Parámetros técnicos básicos

1. Sistemas aplicables: CA trifásica 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Medio de extinción de arco: gas SF6 (inerte, no tóxico, de alta electronegatividad, alta eficiencia a nivel de milisegundos). extinción de arco)
3. Mecanismo de operación: Mecanismo accionado por resorte (almacenamiento de energía manual estándar, apertura eléctrica opcional y cierre por control remoto)
4. Estado de funcionamiento: Cámara de extinción de arco de tres posiciones: "Cerca-Tierra abierta"
5. Rendimiento del sellado: diseño de sellado dinámico y estático dedicado, equipado con un manómetro para medición de presión en tiempo real. monitoreo

Ámbito de aplicación

Los interruptores de carga SF6 para interiores se utilizan ampliamente en escenarios de distribución de energía en interiores, como los industriales y mineros. Empresas, edificios de gran altura, zonas residenciales urbanas, subestaciones, grandes centros comerciales, aeropuertos, metros y hospitales para conmutación de corrientes de carga, control y protección de circuitos y transformadores de distribución; cuando equipados con un conector frontal de cable táctil en la salida, son particularmente adecuados para derivación de cables (de conexión) cajas.

Principales parámetros técnicos

Características estructurales y ventajas de seguridad

1. Estructura superior de aislamiento y extinción de arcos

Las carcasas superior e inferior están moldeadas por inyección con resina epoxi, formando una cavidad interior sellada llena de gas que aísla eficazmente el entorno externo. La cámara de extinción de arco de tres posiciones completa el cierre, operaciones de apertura y puesta a tierra paso a paso mediante la rotación de un contacto móvil común, asegurando una claridad Estado y operación confiable. El gas SF6 tiene una alta rigidez dieléctrica y un excelente rendimiento de extinción de arco. extinguiendo rápidamente el arco generado durante la conmutación.

2. Sellado confiable y monitoreo de presión

El interruptor de carga SF6 para interiores emplea un diseño de sellado dinámico y estático dedicado, lo que proporciona un sellado excelente. rendimiento y prevención de fugas de gas SF6. Un manómetro está ubicado en un lugar destacado en la caja del mecanismo para monitorear presión de gas en tiempo real, facilitando la detección oportuna de posibles peligros por parte de los operadores.

3. Interbloqueos de seguridad integrales

Se instalan enclavamientos mecánicos confiables entre el interruptor de carga y el interruptor de puesta a tierra, y entre el interruptor de puesta a tierra y la puerta frontal (para distribución de energía tipo gabinete), evitando un mal funcionamiento y asegurando la seguridad del personal y del equipo. Una cubierta protectora de ecualización está equipada en el extremo de salida para mejorar rendimiento del aislamiento.

4. Operación flexible y diseño que ahorra espacio

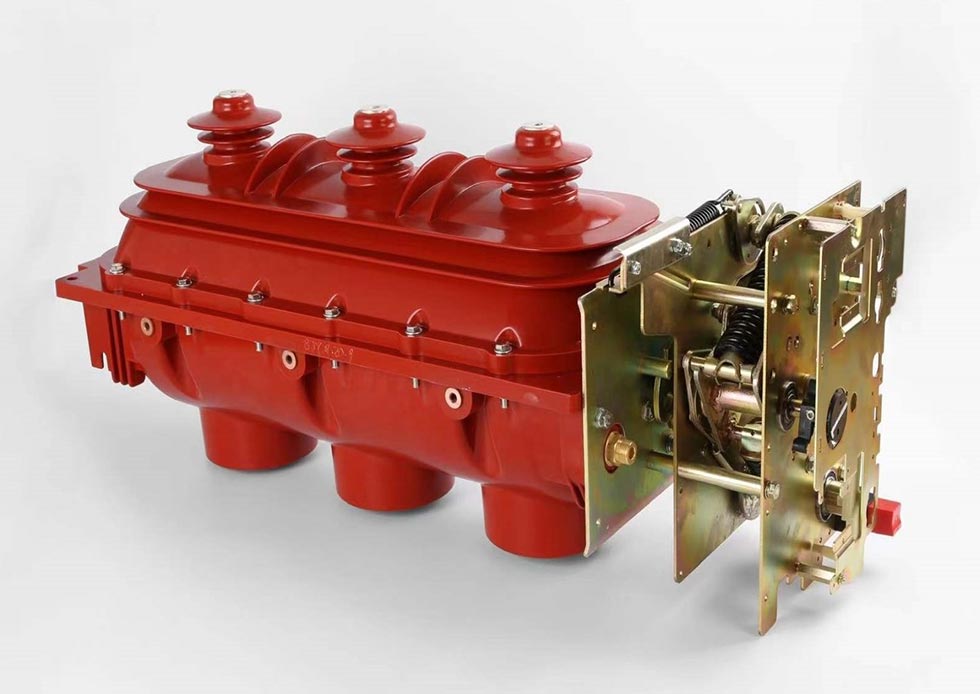

La configuración estándar incluye un mecanismo operativo manual accionado por resorte; Apertura y cierre eléctricos opcionales. permite el control remoto. Su estructura compacta y su tamaño reducido lo hacen adecuado para edificios de gran altura, pequeños subestaciones y otras aplicaciones con espacio de instalación limitado.

Condiciones de uso

1. Condiciones normales de funcionamiento

- Temperatura ambiente: -25 ℃ ~ +40 ℃
- Altitud: No superior a 2000m
- Humedad: Humedad relativa media diaria <95%, media mensual <90%; presión de vapor media diaria ≤2,2 kPa, promedio mensual ≤1.8kPa

2. Condiciones Especiales de Operación

Según el estándar GB/T11022-1999, el interruptor de carga interior Sf6 debe funcionar en condiciones normales. si el Si no se cumplen las condiciones de funcionamiento (por ejemplo, altitud superior a 2000 m, temperatura y humedad excesivas, etc.), Consulte con el fabricante con antelación para garantizar el funcionamiento normal del producto.

Caso de aplicación del mundo real

Estudio de caso: Proyecto de distribución de energía del metro urbano de China

Una línea de metro clave requiere interruptores de carga interiores confiables de alto voltaje para el sistema de distribución de energía de su estación. exigiendo altos niveles de seguridad, estabilidad y compacidad del equipo. Este proyecto seleccionó el Usune FLN36-12D modelo, cuya estructura compacta es adecuada para el espacio limitado del metro. Su sellado confiable y El rendimiento de extinción de arco garantiza un funcionamiento estable en un ambiente subterráneo húmedo. Desde su puesta en servicio en 2024, no ha experimentado ninguna falla y ha recibido grandes elogios por parte del propietario del proyecto.

Preguntas frecuentes

P1: ¿Qué debo hacer si el manómetro de gas SF6 del interruptor muestra una lectura anormal?

R1: Deje de usar el interruptor inmediatamente para evitar daños al equipo o accidentes de seguridad. Primero, verifique si hay fugas de gas. si no hay fugas, esperar a que se recupere la temperatura y observar si la presión vuelve a la normalidad. si hay Si hay fuga o no se puede restablecer la presión, contacte inmediatamente con el equipo de servicio postventa de Usune. el El fabricante enviará técnicos profesionales para solucionar el problema.

P2: ¿Se puede utilizar el interruptor de carga SF6 para interiores de Usune en entornos por encima de los 2000 m de altitud?

A2: La altitud de funcionamiento normal no supera los 2000 m. Las altitudes mayores afectarán el rendimiento del aislamiento. Si se usa en En entornos de gran altitud, consultar previamente a Usune. Como proveedor profesional, podemos proporcionar personalizado soluciones y ajustar el diseño de aislamiento para garantizar un funcionamiento estable.

P3: ¿Con qué frecuencia requiere mantenimiento el producto y cuáles son los elementos principales de mantenimiento?

R3: En condiciones normales, se recomienda un mantenimiento integral cada 1-2 años. Los elementos básicos incluyen: (1) Comprobación de la presión y estanqueidad del gas SF6; (2) Verificar la confiabilidad de los enclavamientos mecánicos; (3) Limpieza del interruptor y superficies de la caja del mecanismo; (4) comprobar la precisión de los indicadores de posición; (5) Verificar el mecanismo operativo y agregando lubricante según sea necesario. Para obtener más información, consulte el manual del producto o póngase en contacto con el servicio posventa. Usune También proporciona formación profesional en mantenimiento.

Compromiso de Marca y Servicio Postventa

Como fabricante y proveedor profesional de equipos eléctricos de alto voltaje, Usune ha estandarizado la producción. plantas en China. Siguiendo el principio de "calidad primero, seguridad primero", todos los productos se someten a un control de calidad riguroso. Inspección antes de salir de fábrica, cumpliendo con los estándares de certificación relevantes para garantizar la autoridad del producto y confiabilidad.

Brindamos servicios posventa integrales que incluyen guía de instalación, puesta en servicio, mantenimiento y formación técnica. Nuestro equipo de posventa está formado por técnicos profesionales experimentados que responden con prontitud a necesidades y brindar soluciones eficientes. Siempre defendemos el concepto central de "Todo para el uso seguro de electricidad" y trabajar con los usuarios para crear un entorno de distribución de energía seguro y estable.
