Un sistema de distribución de media tensión se encuentra entre la red de transmisión y el usuario final. Opera con voltajes de 3 kV a 40,5 kV y transporta la energía que alimenta fábricas, edificios comerciales y barrios residenciales. Cuando ocurre una falla en este sistema, la corriente de falla puede alcanzar decenas de miles de amperios. El dispositivo que interrumpe esta corriente es elDisyuntor de vacío de alto voltaje interior. A diferencia de un disyuntor de aceite o SF6, el disyuntor de vacío utiliza un interruptor de vacío sellado para extinguir el arco. Este diseño ofrece un funcionamiento sin mantenimiento, una vida mecánica prolongada y dimensiones compactas, lo que lo convierte en la opción dominante para aparamenta de media tensión para interiores. Para los gerentes de adquisiciones, comprender cómo el disyuntor de vacío protege el sistema de distribución es esencial para especificar el equipo adecuado.
Esta guía está escrita para compradores responsables de adquirir disyuntores de vacío de alto voltaje para interiores para sistemas de distribución de voltaje medio. Explicaremos el mecanismo de protección, el papel del interruptor al vacío, el mecanismo de operación, la coordinación con los relés de protección y los criterios para seleccionar un proveedor. También proporcionaremos parámetros detallados del producto de nuestra fábrica en Zhejiang Usune Electric Co., Ltd. Ya sea que esté construyendo una nueva subestación, actualizando una línea de aparamenta existente o buscando disyuntores de reemplazo, esta guía lo ayudará a tomar una decisión informada que garantice la seguridad y confiabilidad de su sistema de distribución.
Un disyuntor de vacío de alto voltaje para interiores realiza tres funciones esenciales en un sistema de distribución de voltaje medio. En primer lugar, transporta la corriente de carga normal de forma continua sin pérdidas ni calentamiento significativos. En segundo lugar, interrumpe la corriente de falla cuando ocurre un cortocircuito o falla a tierra, aislando la sección fallada del resto del sistema. En tercer lugar, proporciona un medio para cambiar el circuito para mantenimiento, transferencia de carga o reconfiguración del sistema. Estas funciones pueden parecer sencillas, pero se realizan en condiciones exigentes. El interruptor debe interrumpir corrientes de falla que pueden alcanzar 40 kA en voltajes de hasta 40,5 kV. Debe hacerlo en un plazo de 50 a 80 milisegundos, antes de que la falla pueda causar daños generalizados. Y debe funcionar de forma fiable después de miles de operaciones. La siguiente tabla resume las funciones del interruptor en un sistema de distribución.
| Función | Descripción | Beneficio para el sistema de distribución |
| Transporte de corriente continua | Transporta corriente de carga normal sin pérdida significativa. | Garantiza una entrega de energía eficiente |
| Interrupción de corriente de falla | Interrumpe cortocircuitos y fallos a tierra. | Previene la propagación de fallas y daños al equipo. |
| Cambio para mantenimiento | Proporciona un medio para aislar el circuito. | Permite un mantenimiento seguro y reduce el tiempo de inactividad. |
| Reconfiguración del sistema | Permite activar o desactivar el circuito. | Proporciona flexibilidad operativa para la red. |
| Aislamiento de fallos | Limita el impacto de una falla en la sección afectada. | Preserva el suministro de energía a las secciones saludables. |

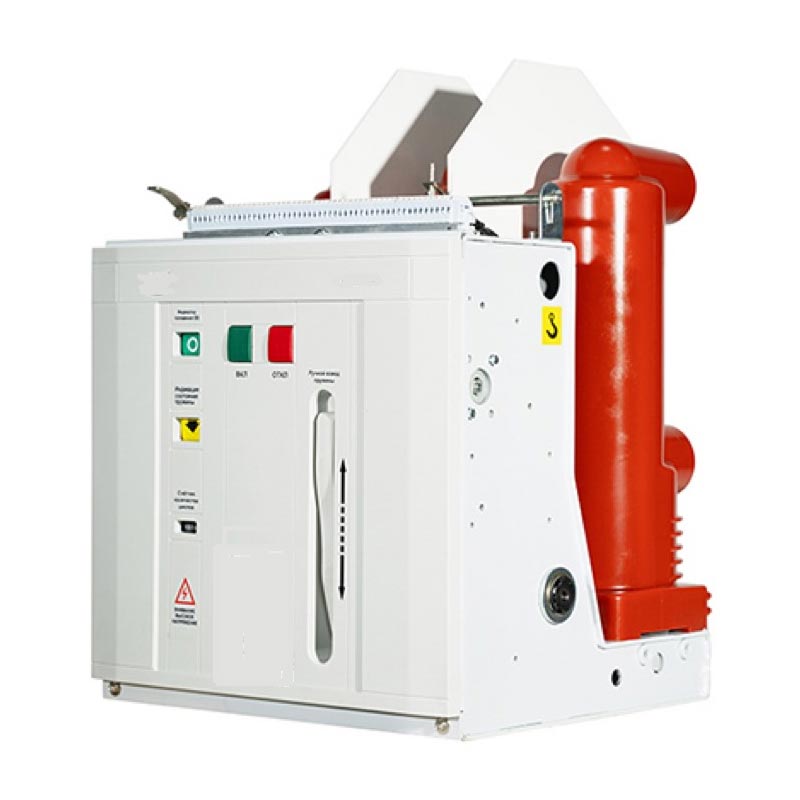

EnZhejiang Usune Electric Co., Ltd.,nuestra fábrica fabrica disyuntores en vacío de alto voltaje para interiores para sistemas de distribución de media tensión en voltajes de 12 kV a 40,5 kV. Diseñamos nuestros disyuntores para cumplir con los requisitos de conmutación y corriente de falla más exigentes. Nuestro equipo de ingeniería trabaja con empresas de servicios públicos y contratistas de EPC para especificar el interruptor adecuado para cada aplicación de distribución.
El interruptor en vacío es el corazón del disyuntor en vacío de alto voltaje para interiores. Es un sobre sellado de cerámica o vidrio que contiene un par de contactos en un ambiente de alto vacío. Cuando los contactos se separan para interrumpir una falla, se forma un arco. En el vacío, el arco no es una descarga de gas como en el aire o en el SF6. En cambio, es un arco de vapor metálico que se sustenta mediante la vaporización del material de contacto. El interruptor de vacío extingue el arco condensando rápidamente el vapor metálico nuevamente sobre las superficies de contacto y los escudos circundantes. El ambiente de vacío también proporciona una rigidez dieléctrica extremadamente alta, lo que evita que el arco se vuelva a encender después de extinguirse. La siguiente tabla resume el proceso de extinción del arco en un interruptor al vacío.
| Escenario | Lo que sucede | Resultado |
| Separación de contacto | Parte de contactos, formas de arco. | La corriente de falla continúa fluyendo |
| Arco de vapor metálico | El arco se quema en el vapor metálico de los contactos. | El arco se mantiene hasta el cero actual. |
| Cero actual | La corriente alterna naturalmente cruza cero | El arco se apaga momentáneamente. |
| Condensación de vapor | El vapor metálico se condensa en los escudos. | La rigidez dieléctrica se recupera rápidamente |
| Recuperación dieléctrica | La brecha de vacío recupera el aislamiento | El arco no puede reiniciarse, el circuito está interrumpido |
En nuestra fábrica, utilizamos interruptores en vacío de fabricantes acreditados que se prueban según las normas IEC pertinentes. Verificamos la integridad del vacío de cada botella antes del montaje. Nuestros disyuntores son probados para verificar su capacidad de interrupción y rendimiento de recuperación dieléctrica. Nuestro objetivo es proporcionar a nuestros clientes disyuntores que interrumpan las fallas de manera confiable durante toda su vida útil.
El mecanismo operativo es el componente que abre y cierra los contactos del interruptor en vacío. Debe entregar la fuerza y velocidad requeridas para separar los contactos dentro del tiempo de apertura especificado. Si el mecanismo es demasiado lento, el arco persistirá más de lo necesario y la falla no se solucionará a tiempo. Si el mecanismo es demasiado débil, es posible que los contactos no se separen completamente y que el arco se vuelva a encender. El mecanismo de operación también debe ser confiable durante miles de operaciones, porque el interruptor puede permanecer inactivo durante meses y luego ser llamado a operar. Los tipos más comunes de mecanismos operativos para disyuntores de vacío para interiores son los mecanismos de resorte y los actuadores magnéticos. Los mecanismos de resorte almacenan energía en un resorte y la liberan para abrir o cerrar el interruptor. Los actuadores magnéticos utilizan una bobina electromagnética para accionar los contactos. La siguiente tabla compara estos mecanismos.
| Tipo de mecanismo | Principio de funcionamiento | Ventajas | Aplicación típica |
| Mecanismo de resorte | Energía almacenada en primavera | Fiable, probado y de bajo mantenimiento | Cuadros de distribución estándar |
| Actuador magnético | Accionamiento de bobina electromagnética | Menos piezas móviles, control preciso | Aparamenta compacta, funcionamiento frecuente |
En Zhejiang Usune Electric Co., Ltd., nuestra fábrica utiliza mecanismos de resorte para nuestros productos estándar de disyuntores de vacío de alto voltaje para interiores debido a su confiabilidad comprobada y bajos requisitos de mantenimiento. También ofrecemos opciones de actuadores magnéticos para aplicaciones que requieren operación frecuente o dimensiones compactas. Probamos el mecanismo de funcionamiento de cada interruptor para verificar sus tiempos de apertura y cierre y su resistencia mecánica.
El disyuntor de vacío de alto voltaje para interiores no funciona de forma aislada. Es parte de un esquema de protección que incluye relés de protección, transformadores de corriente y transformadores de tensión. Los relés detectan la falla y envían una señal de disparo al interruptor. Los transformadores de corriente proporcionan al relé una réplica reducida de la corriente primaria. Luego, el disyuntor se abre para eliminar la falla. La coordinación entre el relé y el disyuntor es crítica. El relé debe funcionar dentro del tiempo de apertura del disyuntor, y el disyuntor debe abrirse antes de que la falla cause daños. La siguiente tabla resume los parámetros de coordinación.
| Componente | Función | Requisito de coordinación |
| Transformador de corriente | Escala la corriente primaria para el relé. | Preciso dentro de la clase de protección |
| Relé de protección | Detecta falla, envía señal de disparo | Tiempo de funcionamiento dentro del tiempo de limpieza del interruptor |
| Interruptor automático | Se abre para borrar la falla. | Horario de apertura dentro del horario de coordinación de relevos |
| Dispositivo ascendente | Protección de copia de seguridad | Margen de selectividad con interruptor aguas abajo |
En nuestra fábrica proporcionamos los datos de tiempos de apertura y cierre de nuestros productos de Disyuntor en vacío de alto voltaje para interiores, para que nuestros clientes puedan realizar el estudio de coordinación. También brindamos soporte técnico para ayudar a nuestros clientes a verificar que el interruptor se coordina correctamente con sus relés de protección. Nuestro objetivo es garantizar que el esquema de protección funcione según lo previsto.
Al comprar un disyuntor en vacío de alto voltaje para interiores para un sistema de distribución de voltaje medio, varias especificaciones son fundamentales. Estos incluyen el voltaje nominal, la corriente nominal, la corriente de corte de cortocircuito, el tiempo de interrupción, la resistencia mecánica y el tipo de mecanismo operativo. El voltaje nominal debe igualar o exceder el voltaje del sistema. La corriente nominal debe exceder la corriente de carga máxima. La corriente de corte de cortocircuito debe exceder la corriente de falla máxima en el punto de instalación. El tiempo de interrupción debe ser lo suficientemente corto para mantener la estabilidad del sistema. La resistencia mecánica debe ser suficiente para el número previsto de operaciones. El mecanismo operativo debe ser confiable y fácil de mantener. La siguiente tabla resume estas especificaciones.
| Especificación | Rango típico | Importancia |
| Tensión nominal | 12 kilovoltios - 40,5 kilovoltios | Debe coincidir con el voltaje del sistema |
| Corriente nominal | 630 A - 4.000 A | Debe exceder la corriente de carga máxima |
| Corriente de ruptura de cortocircuito | 20 kA - 40 kA | Debe exceder la corriente de falla máxima |
| Interrumpiendo el tiempo | 50 ms - 80 ms | Debe mantener la estabilidad del sistema. |
| Resistencia mecánica | 10.000 - 30.000 operaciones | Debe coincidir con el recuento de operaciones esperado |
| Mecanismo operativo | Resorte, actuador magnético | Seleccionado por su confiabilidad y mantenimiento |
| Estándares | IEC 62271-100, GB/T 1984 | Cumplimiento de estándares internacionales |
En Usune, nuestra fábrica fabrica disyuntores de vacío de alto voltaje para interiores para cumplir con estas especificaciones y más. Podemos personalizar el disyuntor para que se adapte a los requisitos específicos del proyecto, incluidas clasificaciones de voltaje especiales, clasificaciones de corriente y mecanismos operativos. Nuestro equipo de ingeniería puede ayudar con el proceso de selección y proporcionar datos técnicos detallados para su proyecto.
La evaluación de un proveedor de disyuntores en vacío de alto voltaje para interiores para distribución de media tensión requiere centrarse en la capacidad de fabricación, las pruebas de tipo, la gestión de calidad, la experiencia en proyectos y el soporte posventa. El proveedor debe tener la capacidad de fabricar interruptores según las especificaciones requeridas y realizar pruebas de tipo para verificar su desempeño. Deben tener un sistema de gestión de calidad que garantice una calidad constante. Deben tener experiencia en proyectos de distribución y comprender los requisitos de la red. Y deben proporcionar soporte posventa, incluida la instalación, puesta en servicio y mantenimiento. La siguiente tabla resume estos criterios de evaluación.
| Criterio de evaluación | Qué buscar | Por qué es importante |
| Capacidad de fabricación | Equipos avanzados de mecanizado, montaje y prueba. | Garantiza la calidad y consistencia del producto. |
| Prueba de tipo | Informes de prueba IEC 62271-100 | Verifica el rendimiento y el cumplimiento |
| Gestión de Calidad | Certificación ISO 9001, registros de inspección. | Garantiza una calidad constante del producto. |
| Experiencia en proyectos | Referencias de subestaciones de distribución, aprobaciones de servicios públicos. | Demuestra capacidad y confiabilidad. |
| Soporte posventa | Instalación, puesta en marcha, mantenimiento. | Garantiza confiabilidad a largo plazo |
En nuestra fábrica, hemos estado produciendo disyuntores de vacío de alto voltaje para interiores durante más de una década. Disponemos de informes de pruebas de tipo según IEC 62271-100. Contamos con la certificación ISO 9001 y mantenemos registros detallados de todas las inspecciones. Nuestra experiencia en proyectos incluye subestaciones de distribución en múltiples países. Nuestro equipo de posventa está disponible para ayudar en la instalación, puesta en marcha y mantenimiento. Lo invitamos a evaluarnos según estos criterios y a considerarnos como su socio para disyuntores de vacío de alto voltaje para interiores.
La siguiente tabla proporciona los parámetros clave del producto para nuestros disyuntores de vacío de alto voltaje para interiores. Estos disyuntores están diseñados para sistemas de distribución de media tensión en tensiones desde 12 kV hasta 40,5 kV. Nuestra fábrica también puede producir interruptores personalizados para cumplir con requisitos específicos.
| Parámetro | Rango de especificaciones | Notas |
| Tensión nominal | 12 kV, 24 kV, 40,5 kV | Seleccionado para el voltaje del sistema |
| Corriente nominal | 630 A - 4.000 A | Seleccionado para corriente de carga |
| Corriente de ruptura de cortocircuito | 20 kA - 40 kA | Seleccionado para el nivel de falla |
| Interrumpiendo el tiempo | 50 ms - 80 ms | Seleccionado para coordinación |
| Resistencia mecánica | 10.000 - 30.000 operaciones | Depende del modelo |
| Mecanismo operativo | Resorte, actuador magnético | Seleccionado para la aplicación |
| Medio de aislamiento | Vacío | Sin mantenimiento |
| Estándares | IEC 62271-100, GB/T 1984 | Cumplimiento de estándares internacionales |
| Cantidad mínima de pedido | 1 unidad | Negociable para pedidos grandes. |
| Plazo de entrega | 4 - 8 semanas | Depende de la cantidad y la personalización. |
En nuestra fábrica, fabricamos nuestros disyuntores de vacío de alto voltaje para interiores para cumplir con estas especificaciones y más. Podemos personalizar el voltaje, la corriente, la capacidad de corte y el mecanismo operativo para adaptarnos a sus requisitos específicos. Nuestro sistema de control de calidad incluye inspección de materias primas, inspección durante el proceso e inspección final antes del envío. Nuestro objetivo es proporcionar a nuestros clientes disyuntores de alta calidad que protejan sus sistemas de distribución y garanticen la confiabilidad de la red.
Pregunta 1: ¿En qué se diferencia un disyuntor de vacío de un disyuntor de SF6?
Respuesta: Un disyuntor de vacío utiliza un interruptor de vacío sellado para extinguir el arco, mientras que un disyuntor de SF6 utiliza gas hexafluoruro de azufre. Los interruptores de vacío se utilizan normalmente para aplicaciones de media tensión (hasta 40,5 kV) y son conocidos por su funcionamiento sin mantenimiento y su tamaño compacto. Los disyuntores SF6 se utilizan para voltajes más altos y tienen un mayor impacto ambiental debido al potencial de calentamiento global del SF6. Para la distribución de media tensión, el disyuntor de vacío es la opción dominante.
Pregunta 2: ¿Cuál es el tiempo de interrupción típico para un disyuntor de vacío interior?
Respuesta: El tiempo de interrupción típico para un disyuntor de vacío de alto voltaje para interiores es de 50 a 80 milisegundos. Esto incluye el tiempo de operación del relé y el tiempo de apertura del interruptor. Se encuentran disponibles tiempos de interrupción más rápidos para las aplicaciones que los requieren. En Zhejiang Usune Electric Co., Ltd., nuestros interruptores se prueban para verificar que su tiempo de interrupción cumpla con el rendimiento especificado.
Pregunta 3: ¿Con qué frecuencia se debe dar mantenimiento a un disyuntor de vacío interior?
Respuesta: Los disyuntores de vacío para interiores son conocidos por sus bajos requisitos de mantenimiento. El tubo de vacío está sellado y no requiere mantenimiento. El mecanismo operativo debe inspeccionarse y lubricarse cada 3 a 5 años, o después de un número específico de operaciones. Los contactos deben inspeccionarse para detectar desgaste después de una falla grave. La inspección y el mantenimiento regulares son esenciales para garantizar un funcionamiento confiable.
Pregunta 4: ¿Se puede utilizar un disyuntor de vacío para la conmutación de bancos de condensadores?
Respuesta: Sí, los disyuntores de vacío se pueden utilizar para la conmutación de bancos de condensadores, pero deben diseñarse específicamente para esta aplicación. La conmutación de bancos de condensadores impone requisitos especiales, incluida la capacidad de soportar altas corrientes de irrupción y de interrupciones sin reencendido. Nuestra fábrica puede suministrar disyuntores con diseños especiales de contactos y boquillas para conmutación de bancos de condensadores.
Pregunta 5: ¿Cuál es el plazo de entrega típico para un disyuntor de vacío para interiores?
Respuesta: El plazo de entrega típico para un disyuntor de vacío de alto voltaje para interiores es de 4 a 8 semanas, según la tensión nominal, la capacidad de corte y los requisitos de personalización. Para los modelos estándar, el plazo de entrega puede ser más corto. En Zhejiang Usune Electric Co., Ltd., trabajamos estrechamente con nuestros clientes para cumplir con los cronogramas de sus proyectos.
Los disyuntores de vacío de alto voltaje para interiores son esenciales para los sistemas de distribución de voltaje medio porque brindan una rápida eliminación de fallas, protegen los equipos conectados y brindan la flexibilidad operativa que requieren las redes modernas. El interruptor en vacío ofrece un funcionamiento sin mantenimiento y una larga vida mecánica, lo que lo convierte en la opción dominante para aparamenta de interior. Para los gerentes de adquisiciones e ingenieros de servicios públicos, seleccionar el interruptor adecuado es una decisión crítica que afecta la confiabilidad y estabilidad del sistema de distribución. En Zhejiang Usune Electric Co., Ltd., nuestra fábrica tiene la experiencia y la capacidad para fabricar disyuntores de vacío de alto voltaje para interiores que cumplan con los requisitos de voltaje medio más exigentes. Utilizamos tecnología avanzada de interruptores en vacío, mecanismos operativos confiables y pruebas rigurosas para garantizar que nuestros interruptores brinden un rendimiento confiable.
Ya sea que esté construyendo una nueva subestación de distribución, actualizando una línea de aparamenta existente o buscando disyuntores de reemplazo, lo invitamos a contactarnos para analizar sus requisitos. Podemos proporcionar datos técnicos, informes de pruebas tipográficas y soluciones personalizadas. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para las empresas de servicios públicos de todo el mundo.
Póngase en contacto con Zhejiang Usune Electric Co., Ltd. hoypara analizar sus requisitos de disyuntores de vacío de alto voltaje para interiores y descubrir cómo nuestros disyuntores pueden proteger su sistema de distribución de media tensión.
-
