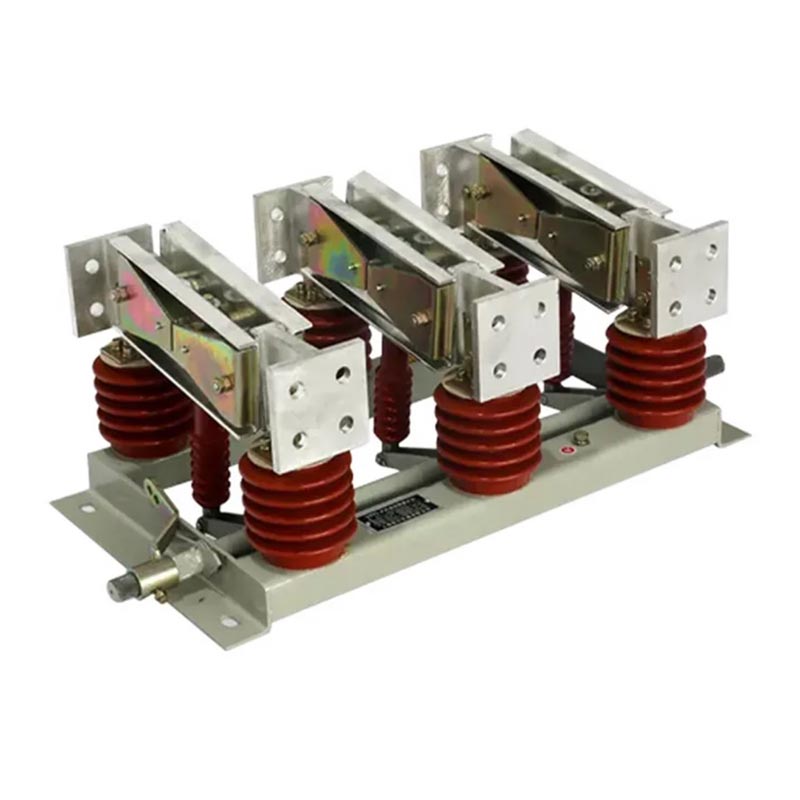

El interruptor de aislamiento de tipo interior de la serie GN es un dispositivo de conmutación sin carga diseñado específicamente para interiores. sistemas de alta tensión. Logra la desconexión física de la energía al proporcionar una brecha de aislamiento visible, lo que lo convierte en un Dispositivo esencial para el mantenimiento seguro de equipos y sistemas eléctricos.
1. Diseño modular: compuesto por tres unidades unipolares independientes, que se pueden combinar de forma flexible en un tripolar Estructura integrada, adaptable a diversos escenarios de instalación.
2. Sistema de conductividad de alta corriente: Emplea contactos de aleación de cobre de alta resistencia, que ofrecen una excelente conductividad. y estabilidad térmica, capaz de soportar un funcionamiento a largo plazo con corrientes de hasta 10.000A.
3. Rendimiento de aislamiento confiable: Equipado con aisladores anticontaminación de alta calidad, adecuados para Clase III y IV ambientes de contaminación.
4. Interruptor de puesta a tierra opcional: Algunos modelos integran un interruptor de puesta a tierra, logrando una puesta a tierra segura del aislamiento. circuito y mejorar la seguridad operativa.
| Código | Significado |
| G | Desconectador |
| N | Tipo interior |
| □ | Número de serie del diseño |
| 20 | Tensión nominal (20 kV) |
| D | Con interruptor de puesta a tierra |
| W | Tipo anticontaminación |
| 8000 | Corriente nominal (8000A) |
| 80 | Corriente nominal soportada de corta duración (80 kA) |
Como proveedor profesional de equipos eléctricos de alto voltaje, Usune se adhiere estrictamente a las normas nacionales e industriales. Normas para garantizar la calidad y seguridad del producto:
- GB 1985-2014 "Seccionadores de CA de alta tensión y seccionadores de puesta a tierra"
- GB/T 11022-2011 "Requisitos técnicos comunes para estándares de aparamenta y control de alta tensión"
- DL/T 486-2010 "Condiciones técnicas de pedido para seccionadores de CA de alta tensión y seccionadores de puesta a tierra"
- DL/T 593-2006 "Requisitos técnicos para aparatos de conmutación y control de alta tensión"
- Clasificaciones de voltaje: 12 kV, 20 kV, 35 kV
- Corriente nominal: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Corriente nominal de resistencia de corta duración: máximo 80 kA
- Por función: sin conexión a tierra, con conexión a tierra única, tipo a través de pared
- Por método de operación: manual, eléctrico (opcional)
El interruptor de aislamiento de tipo interior es adecuado para entornos industriales hostiles y tiene una amplia adaptabilidad:
1. Temperatura ambiente: -50 ℃ ~ +50 ℃
2. Altitud: ≤2000 m (la altitud ≥2500 m se puede personalizar para mejorar la adaptabilidad)
3. Presión del viento: ≤700Pa (equivalente a la velocidad del viento ≤34m/s)
4. Intensidad sísmica: ≤8
5. Espesor del glaseado: ≤20 mm
6. Nivel de contaminación: Clase III, IV
7. Entorno de instalación: Sin riesgos inflamables o explosivos, sin corrosión química y sin vibraciones severas
Caso: Una gran planta siderúrgica en el este de China necesitaba equipar su sistema de salida de generador de 20 kV con aislamiento de alta corriente. equipo. El entorno de la planta era duro (mucho polvo, contaminación de clase IV) y tenía altos requisitos de corriente. (8000A), lo que impone requisitos estrictos sobre la confiabilidad del equipo. Al final, la fábrica seleccionó el Usune. Interruptor seccionador GN□-20DW/8000-80. Las razones principales fueron su diseño resistente a la contaminación y su adaptabilidad a la Clase IV. ambientes contaminados, corriente nominal de 8000 A que coincide con la carga de salida del generador e interruptor de conexión a tierra integrado garantizando la seguridad del mantenimiento. Desde su puesta en servicio en 2023, el equipo ha funcionado de manera estable durante más de dos años. proporcionando un aislamiento confiable durante el mantenimiento mensual, eliminando el riesgo de descarga eléctrica. el Los aisladores resistentes a la contaminación no muestran marcas obvias de envejecimiento o descarga, lo que reduce significativamente el mantenimiento. frecuencia y costos, lo que demuestra que el interruptor seccionador de la serie Usune GN es una opción ideal para trabajos pesados. sistemas de energía industriales.
A1: Un interruptor seccionador es un dispositivo de conmutación sin carga sin capacidad de extinción de arco; solo se usa para aísle el circuito después de que el disyuntor desconecte la carga. Un interruptor de carga puede desconectar una determinada carga. actual. El seccionador serie GN proporciona un espacio de aislamiento visible, garantizando una seguridad absoluta durante mantenimiento.
R2: Sí. El modelo estándar es adecuado para altitudes ≤2000 m. Para altitudes ≥2500m, Usune puede mejorar el aislamiento y Rendimiento mecánico según las necesidades del usuario para garantizar el funcionamiento estable del equipo.
R3: El mantenimiento regular incluye: (1) Revisar los aisladores en busca de grietas y marcas de descarga; (2) Prueba de presión de contacto y temperatura (≤70 ℃ a corriente nominal); (3) Verificar la integridad del interruptor de puesta a tierra y del dispositivo de enclavamiento; (4) Lubricar periódicamente el mecanismo operativo. Un mantenimiento adecuado puede garantizar una vida útil de 20 a 30 años.
El interruptor de aislamiento de tipo interior de la serie Usune GN combina tecnología avanzada, rendimiento confiable y amplia adaptabilidad, lo que lo convierte en el producto preferido para grandes centrales eléctricas, acerías y sistemas de energía industriales. como Zhejiang Usune Electric Co., Ltd., un fabricante líder en la industria eléctrica de alto voltaje de China, que confía en Su equipo profesional de I+D, su estricto sistema de control de calidad y su rica experiencia en proyectos proporcionan a los usuarios Productos de alta calidad y soluciones personalizadas. Ya sea para nuevos proyectos o actualizaciones de equipos, puede proporcionar seguridad, Protección de aislamiento de energía estable y eficiente.
