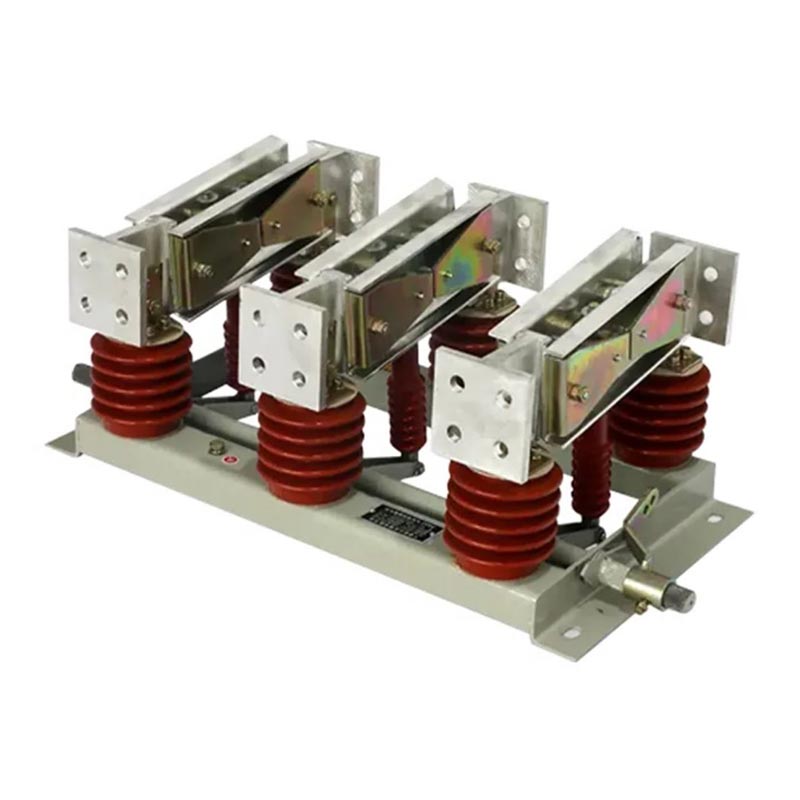

Interruptor de desconexión 12kv 10kv 1000a 1250a

El interruptor de desconexión Usune 12kV 10kV 1000A 1250A es un producto principal desarrollado por la empresa que se centra en las necesidades de Distribución de energía industrial de alta tensión. Está diseñado específicamente para tomas de generadores y de alto voltaje. Sistemas, adaptándose a niveles de voltaje de 10kV y 12kV, y cubriendo especificaciones de corriente principal de 1000A y 1250A.

El interruptor de desconexión de 12 kV/10 kV/1000 A/1250 A consta de tres unidades unipolares independientes y también se puede conectar de forma flexible. configurado como un dispositivo eléctrico integrado tripolar de alto voltaje. Presenta una estructura compacta, conveniente funcionamiento y aislamiento fiable. Como producto estrella de desarrollo interno, cumple con los requisitos de aislamiento, puesta a tierra y requisitos de prevención de la contaminación en diversas condiciones de funcionamiento. Logra una conmutación de circuito confiable bajo condiciones sin carga, formando una rotura de aislamiento claramente visible, garantizando la seguridad del personal de mantenimiento desde el fuente.

Ventajas principales

1. Tecnología avanzada y rendimiento estable

- Integra la última tecnología eléctrica doméstica de alta tensión, optimiza el circuito conductor y el aislamiento. diseño, reduce la resistencia de contacto y mejora la capacidad de carga de alta corriente;
- Admite configuraciones interiores (N) y exteriores, con interruptor de puesta a tierra opcional (D) y tipos a prueba de contaminación (W) adaptarse a condiciones operativas complejas;
- Utiliza materiales aislantes de alta resistencia y componentes metálicos resistentes al óxido, resistiendo el envejecimiento y la corrosión. extendiendo la vida útil.

2. Cumplido y certificado, seguro y confiable

- GB 1985-2014 "Interruptores de desconexión de CA de alto voltaje e interruptores de puesta a tierra"
- GB/T 11022-2011 "Requisitos técnicos comunes para estándares de equipos de control y aparamenta de alto voltaje"
- DL/T 486-2010 "Condiciones Técnicas para el Pedido de Seccionadores de Corriente Alterna y Seccionadores de Puesta a Tierra de Alta Tensión"
- DL/T 593-2006 "Requisitos técnicos para equipos de control y aparamenta de alta tensión"

3. Gran adaptabilidad y amplia gama de aplicaciones

- Especificaciones de voltaje/corriente: 10 kV, 12 kV; 1000A, 1250A, ampliable a modelos de alta corriente 2000A-10000A;
- Tipos disponibles: tipo sin conexión a tierra, con conexión a tierra única, a través de pared, que cumplen con diferentes requisitos de instalación;
- Tolerancia ambiental: amplio rango de temperatura de funcionamiento de -50 ℃ a +50 ℃, altitud ≤2000 m (personalizable para altitudes superiores a 2500 m), resistente a terremotos de magnitud 8, 20 mm... Resistente al hielo, apto para Clase III y IV zonas de contaminación.

Parámetros técnicos

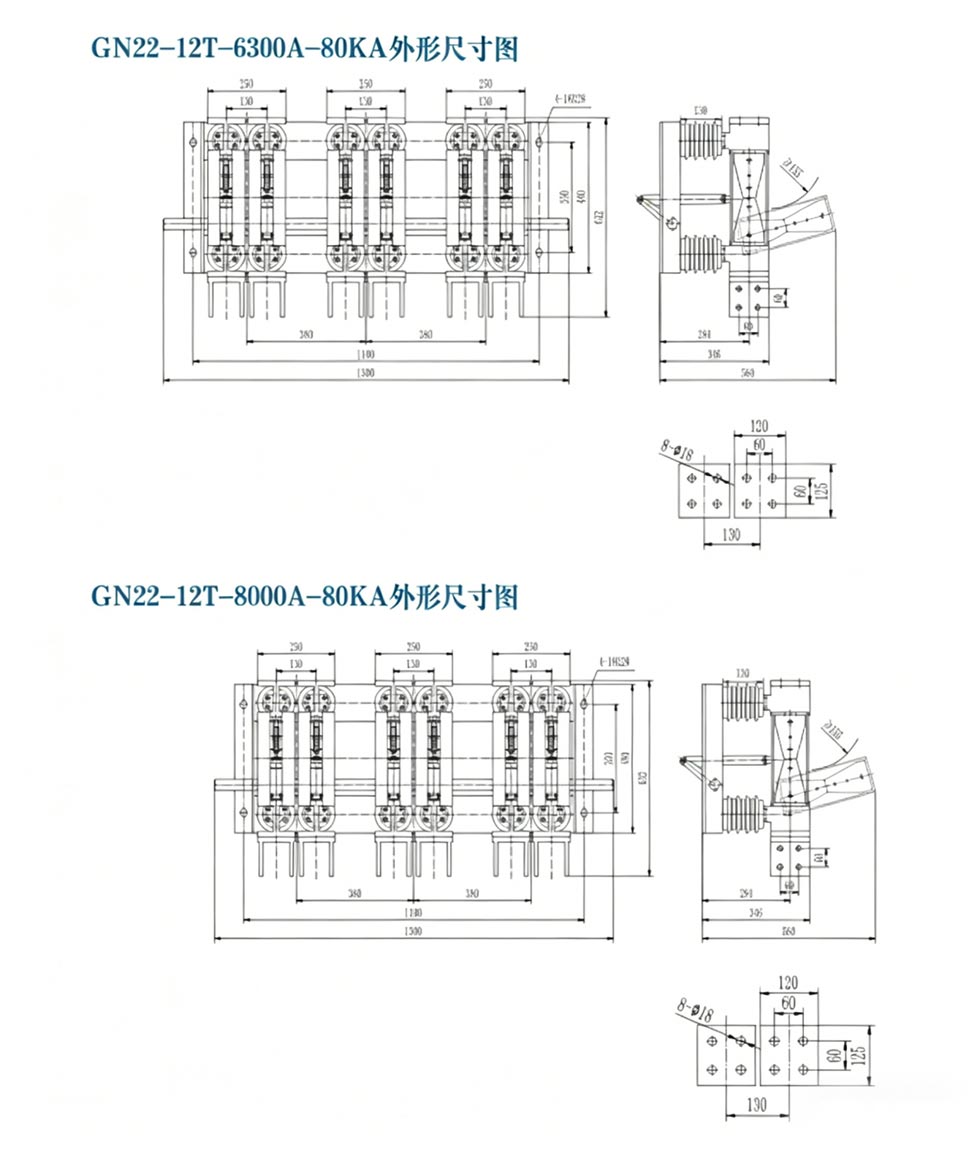

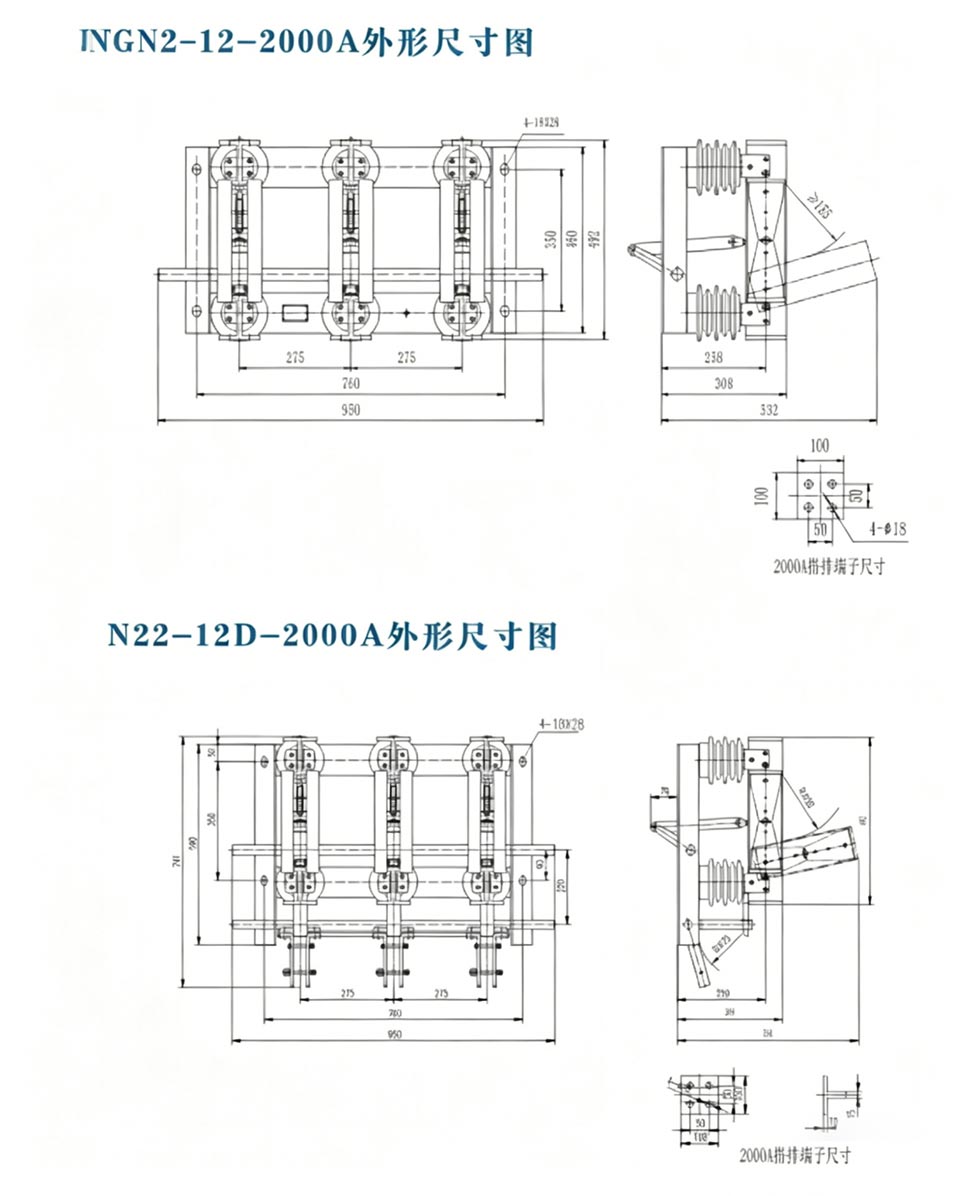

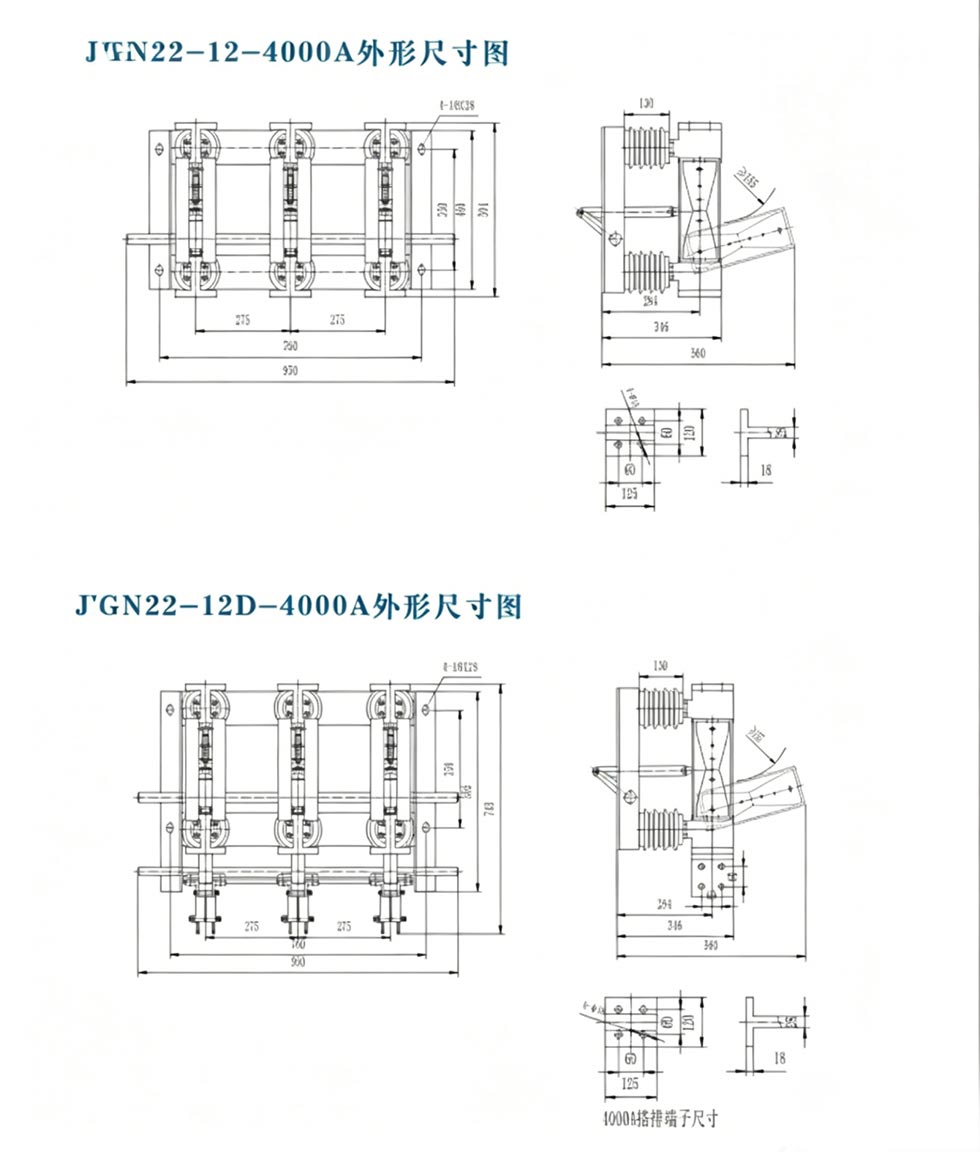

Dimensión exterior

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Casos de aplicación reales

Caso 1: Actualización del sistema de distribución de energía de 12 kV en una planta siderúrgica grande

Una planta siderúrgica de propiedad estatal necesitaba actualizar el equipo de aislamiento de su sala de distribución de energía de alto voltaje de 12 kV. el Los desafíos principales fueron la calefacción de alta corriente, la mala protección contra la contaminación exterior y los altos riesgos de seguridad en el mantenimiento. el Se seleccionó el seccionador Usune GN□-12DW/1250A (con conexión a tierra y protección contra la contaminación), adecuado para exteriores hostiles. ambientes polvorientos. Su corriente nominal de 1250 A cumple con los requisitos de operación a plena carga de la producción siderúrgica. línea.

- Resultados de la Implementación: El equipo lleva 2 años en funcionamiento sin sobrecalentamiento ni aislamiento. fracasos. La función de conexión a tierra es confiable y la interrupción del aislamiento es clara durante el mantenimiento. Mantenimiento La eficiencia ha aumentado en un 40%, lo que resulta en pedidos de compra al por mayor a largo plazo por parte del cliente.

Caso 2: Aislamiento de salida de generador de 10 kV en una gran central térmica

Una central térmica de 300MW necesitaba configurar equipos de aislamiento en la salida del generador de 10kV, requiriendo adaptabilidad a gran altitud, estabilidad de alta corriente y resistencia a vibraciones. El Usune GN□-10/1000A interior Se seleccionó el interruptor de desconexión, con una solución personalizada reforzada de gran altitud adecuada para áreas de planta con altitudes ≤2200 my resistente a fuertes condiciones de vibración.

- Resultados de la Implementación: El equipo ha operado de manera estable durante 3 años, soportando el impacto de grandes corrientes en la salida del generador sin fallas de disparo o mal funcionamiento, proporcionando protección de aislamiento segura para la unidad mantenimiento y convirtiéndose en un caso de aplicación de referencia en centrales eléctricas.

Preguntas frecuentes

P1: ¿Cuál es la diferencia principal entre el interruptor de desconexión Usune de 12 kV, 10 kV, 1000 A, 1250 A y el interruptor de desconexión normal? interruptores?

R: La principal diferencia radica en la alta capacidad de carga de corriente y la adaptabilidad ambiental. ordinario Los interruptores de desconexión tienen una corriente nominal de ≤630A, mientras que los productos Usune se centran en alta corriente de 1000A y 1250A. escenarios, optimizando la estructura conductora para reducir la generación de calor; al mismo tiempo, apoyan personalización para uso interior/exterior, protección contra la contaminación, conexión a tierra, etc., y puede soportar temperaturas extremas de -50 ℃ a +50 ℃, lo que los hace adecuados para condiciones duras como acerías y plantas de energía, que ordinarias Los productos no pueden cumplir.

P2: ¿Este interruptor de desconexión admite el uso en entornos de gran altitud y muy contaminados?

R: Sí. El modelo estándar es adecuado para altitudes ≤2000 m y niveles de contaminación III-IV. Para altitudes ≥2500 m, La compatibilidad se puede mejorar mediante soluciones personalizadas, como aislamiento reforzado y corriente nominal reducida. Para entornos muy contaminados, está disponible un modelo resistente a la contaminación (W), que utiliza materiales resistentes a la contaminación. aisladores para mejorar las capacidades anti-flashover. Este modelo se ha implementado en varios aceros de gran altitud. plantas y centrales eléctricas.

P3: ¿Cuál es el período de garantía para los interruptores de desconexión de 12 kV, 10 kV, 1000 A y 1250 A? ¿Es una guía de instalación? ¿Se proporciona posventa?

R: Usune ofrece una garantía de 2 años, que cubre la reparación y el reemplazo gratuitos de piezas por fallas no causadas por humanos dentro de el período de garantía. El equipo de posventa proporciona orientación de instalación y capacitación técnica gratuitas, y puede ayudar con puesta en marcha remota o in situ. También se admiten soluciones técnicas personalizadas para garantizar que el equipo adaptabilidad a las condiciones del sitio y eliminar preocupaciones de mantenimiento.
