El interruptor interruptor de carga RMU de Usune incluye principalmente tres tipos de productos desarrollados de forma independiente: aire acondicionado interior interruptores de carga SF6 de alto voltaje, aparatos combinados de interruptor-fusible de carga e interruptores de carga montados en cabezales de cable, que cubre los modelos FLN36-12D (interruptor de carga) y FLRN36-12D (aparato combinado de interruptor de carga y fusible). Estos productos pueden satisfacer las necesidades de diversos escenarios de distribución de energía y son particularmente adecuados para el complejo requisitos operativos del sistema eléctrico de China. Como producto principal de Zhejiang Usune Electric Co., Ltd., este El interruptor se fabrica en la moderna fábrica de la empresa y se somete a rigurosas pruebas de calidad durante todo el proceso. para garantizar un rendimiento estable y confiable.
1. Usune ha estado profundamente involucrado en la I+D y la producción de equipos eléctricos de alto voltaje durante muchos años. acumulando una rica experiencia en aplicaciones de campo. El interruptor-seccionador en carga RMU se ha utilizado ampliamente en miles de proyectos tanto a nivel nacional como internacional, verificando su adaptabilidad y confiabilidad en diversos entornos.
2. El interruptor interruptor de carga RMU fue desarrollado de forma independiente por el equipo profesional de investigación y desarrollo de Usune, absorbiendo tecnologías avanzadas. tecnologías extranjeras y optimizar su diseño para adaptarlo a las características reales del sistema energético chino. su El principio de extinción de arco, el diseño estructural y el mecanismo operativo reflejan una profunda experiencia profesional en el campo de la aparamenta de alta tensión.
3. El producto ha pasado un conjunto completo de pruebas de tipo y su rendimiento cumple totalmente con GB 3804, GB 16926, IEC 60265 e IEC 60420, lo que demuestra su autoridad técnica y cumplimiento.
4. Al emplear una estructura de sellado dinámica y estática especial, cuenta con un excelente rendimiento de sellado y está equipado con un manómetro visual para monitoreo en tiempo real. Los enclavamientos mecánicos confiables garantizan la seguridad operativa. como Como fabricante profesional, Usune ofrece un servicio posventa integral, lo que mejora aún más la confianza del cliente.

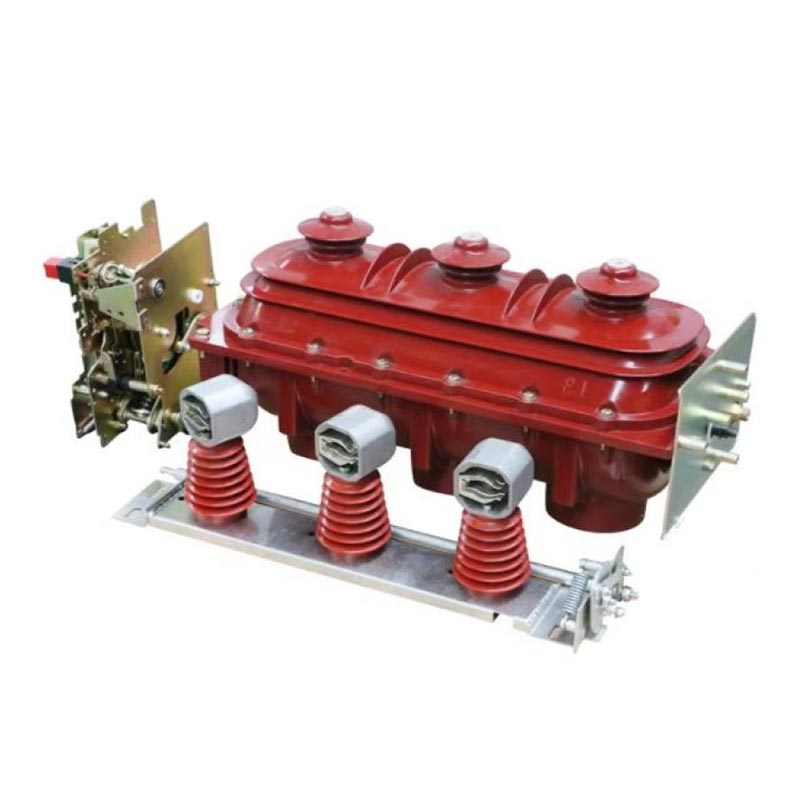

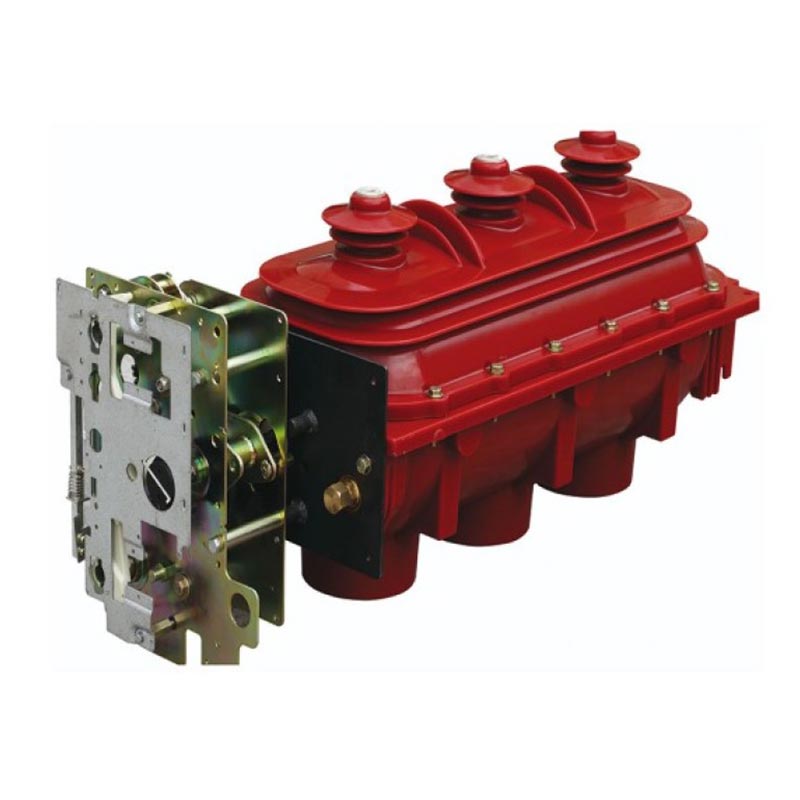

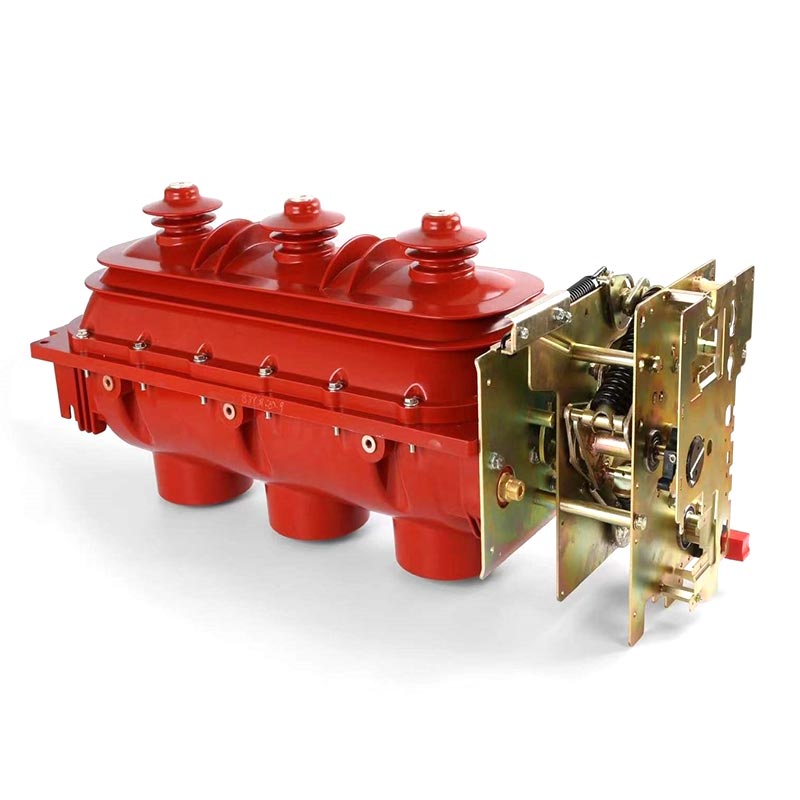

1. El interruptor de carga y los aparatos eléctricos combinados constan de una carcasa aislada unificada, un cuerpo del interruptor y un resorte. mecanismo operativo, portafusibles y sistema de disparo de fusibles. Los interruptores de carga montados en cabezal de cable están equipados con un carcasa aislada dedicada y un mecanismo de operación de resorte universal.
2. Las carcasas superior e inferior están moldeadas con resina epoxi para formar una cavidad interior sellada llena de gas. la rotación de El contacto móvil común logra tres posiciones: "cierre", "apertura" y "puesta a tierra", lo que garantiza flexibilidad y conmutación confiable.
3. El frente de la caja del mecanismo está equipado con un manómetro SF6 y un indicador de posición. la posición El indicador está directamente vinculado al eje impulsor de contacto móvil, lo que garantiza una indicación precisa y confiable.
4. Hay un puerto de alivio de presión ubicado en la parte trasera de la carcasa. En caso de sobrepresión interna debido a una falla, El gas se descarga hacia atrás, evitando la expulsión hacia adelante y garantizando la seguridad del personal.
5. Se proporcionan enclavamientos mecánicos confiables entre el interruptor de carga y el interruptor de puesta a tierra, y entre el interruptor de puesta a tierra y la puerta delantera (panel coincidente) para evitar el riesgo de mal funcionamiento.
6. Los interruptores de carga montados en terminales de cable están equipados con conectores de cable frontales antitáctiles que admiten alto voltaje. Conexiones de cable en los extremos entrante y saliente, y están diseñadas específicamente para derivaciones/uniones de cables. cajas.
El interruptor-seccionador de carga RMU utiliza gas SF6 como medio de extinción de arco, exhibiendo una excelente extinción de arco. rendimiento. Cuando el interruptor corta la corriente, los contactos móviles y estacionarios se separan, generando un arco. Impulsado por un campo magnético permanente, el arco gira rápidamente alrededor de los contactos, logrando una rápida desionización y enfriamiento, extinción en el punto de cruce por cero actual; tras la rotura, un hueco de doble rotura con un alto nivel de Se forma aislamiento, lo que resulta en una fuerte capacidad de ruptura, un desgaste mínimo de los contactos y largos períodos eléctricos. vida.
Se utiliza para operaciones de conmutación, cierre, apertura y conexión a tierra del interruptor de carga. Los controles del orificio de operación superior el interruptor de puesta a tierra y el orificio de operación inferior controlan el interruptor de carga; después del cierre, el viaje primavera almacena energía de forma sincrónica y el disparo solo se puede liberar mediante un botón manual o una señal de fusible.
Basado en el mecanismo manual, este diseño agrega un dispositivo de almacenamiento de energía del motor y una bobina de disparo. manuales y electricos El funcionamiento es independiente y no interfiere entre sí. Admite control remoto y el funcionamiento El voltaje incluye AC220V, DC220V, DC110V y DC48V.
- Temperatura ambiente: −25 °C ~ +40 °C
- Altitud: No superior a 2000m
- Humedad: Humedad relativa media diaria ≤95%; humedad relativa media mensual ≤90%; vapor de agua promedio diario
presión ≤2,2 kPa; Presión media mensual de vapor de agua ≤1,8 kPa
- Aire ambiente libre de polvo, humo, gases corrosivos/inflamables, vapores y contaminación por niebla salina.
- Las vibraciones externas y las interferencias sísmicas son insignificantes
- Amplitud de interferencia electromagnética inducida por circuito secundario ≤1,6 kV
De acuerdo con GB/T 11022-1999 "Requisitos técnicos comunes para estándares de aparamenta y control de alto voltaje", el interruptor debería funcionar en condiciones normales; si las condiciones de funcionamiento reales se desvían del rango normal (como altitud superior a 2000 m, temperatura excesiva, alta humedad y fácil condensación, etc.), el usuario necesita llegar a un acuerdo con el fabricante.
| No. | Artículo | Unidad | Datos | |
| FLN36-12D | FLN36-12D | |||
| 1 | Tensión nominal | kV | 12 | 12 |
| 2 | Frecuencia nominal | Hz | 50 | 50 |
| 3 | Corriente nominal | A | 630 | 125 |
| 4 | Corriente nominal soportada de corta duración del interruptor de carga/duración nominal del cortocircuito | ka/s | 20/3 | - |
| 5 | Corriente nominal soportada de corta duración del seccionador de puesta a tierra/duración nominal del cortocircuito | ka/s | 20/2 | - |
| 6 | corriente de insnalación | k como | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Posible corriente de corte en cortocircuito | ka | - | 50 | |
| 7 | Nivel de aislamiento nominal | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Vida mecánica del circuito principal y del circuito de puesta a tierra | Veces | 3000/2000 | 2000/2000 |
| 9 | Presión nominal de gas SF6 (presión manométrica a 20 ℃) | MPa | 0,04-0,05 | 0,04-0,05 |
| Modelo | Tensión nominal (kV) | Corriente nominal del fusible (A) | Corriente nominal del enlace fusible (A) | Corriente de ruptura nominal (kA) |
| XRNT | 12 | 40 | 6,3, 10, 16, 20, 25, 31,5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Caso 1: Proyecto de distribución de energía en una comunidad residencial en Hangzhou, China Una gran comunidad residencial en Hangzhou, con altos requisitos de estabilidad y seguridad del suministro de energía, seleccionó el interruptor de carga Usune FLRN36-12D aparato combinado interruptor-fusible como su equipo principal de distribución de energía después de la comparación. Instalado en el subestación de la comunidad, es responsable de la conmutación y protección de líneas eléctricas de 8 viviendas edificios (1200 hogares). Desde su puesta en servicio en 2024, el equipo ha funcionado de manera estable durante más de 12 meses sin tropiezos ni cortes de energía. Su diseño de enclavamiento confiable y su rendimiento de extinción de arco SF6 Previene eficazmente cortes de energía causados por corrientes de falla, asegurando la vida normal de los residentes. Como proveedor de En este proyecto, Usune brindó orientación sobre la instalación en el sitio y servicios de mantenimiento regulares, lo que le valió grandes elogios. de la administración de la propiedad comunitaria y de los residentes.
A1: El producto ha pasado un conjunto completo de pruebas de tipo y su rendimiento cumple totalmente con GB 3804 "3kV~63kV AC Interruptor de corte de carga de alto voltaje", GB 16926 "Aparato combinado de interruptor de corte de carga de alto voltaje y fusible" e IEC 60265 y normas IEC 60420. Además, el producto es desarrollado de forma independiente por Usune, con un estricto control de calidad. durante todo el proceso, desde la adquisición de materia prima hasta la producción y pruebas en fábrica. Su dinámica única Y la estructura de sellado estática, el monitoreo de presión en tiempo real y los enclavamientos mecánicos confiables garantizan un funcionamiento a largo plazo. funcionamiento estable.
A2: El producto está diseñado para ser compatible con condiciones normales de funcionamiento (altitud ≤ 2000 m, temperatura −25 °C ~ +40 °C, etc.). Si las condiciones de funcionamiento reales se desvían del rango normal (por ejemplo, altitud superior a 2000 m, Temperatura excesiva, alta humedad y condensación), los usuarios deben consultar con el fabricante (Zhejiang Usune Electric Co., Ltd.) por adelantado. El equipo profesional de I+D de Usune puede proporcionar soluciones personalizadas basadas en necesidades específicas. entornos para garantizar el funcionamiento estable del producto.
