Seccionador de alto voltaje

Los seccionadores de alta tensión para sistemas de puesta a tierra de neutro de transformadores Usune series GW8 y GW13 son de alta tensión para exteriores. Equipos eléctricos diseñados específicamente para sistemas de puesta a tierra del punto neutro de transformadores. Adecuado para CA de 50 Hz/60 Hz sistemas, están disponibles en especificaciones de voltaje de 40,5 kV, 72 kV y 110 kV. Su función principal es cambiar de forma segura El estado de conexión del punto neutro del transformador en condiciones sin carga, cumpliendo con los requisitos de seguridad para la energía. cambio de modo de operación del sistema y mantenimiento del equipo.

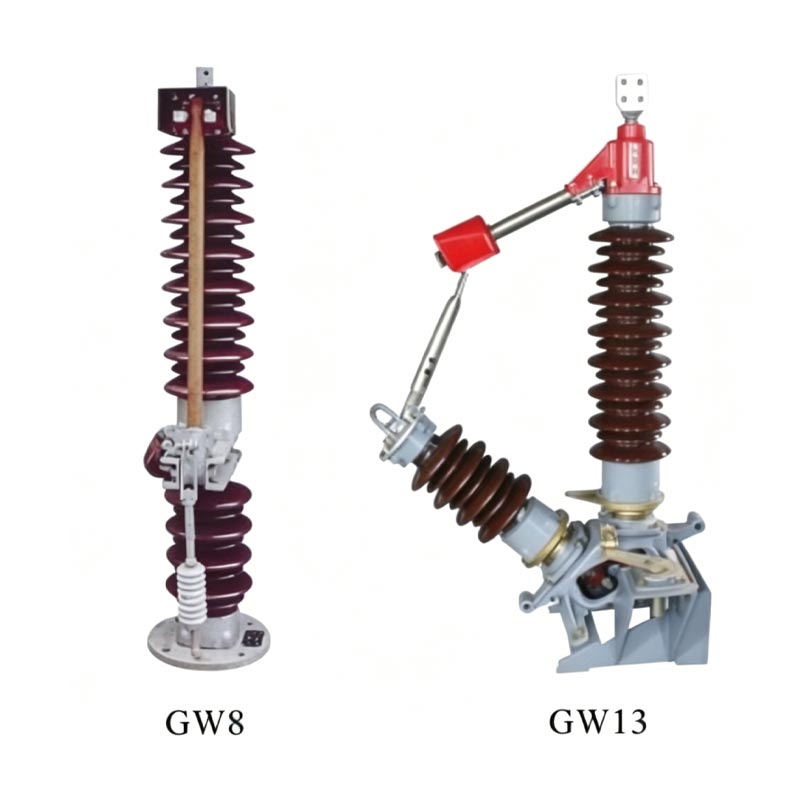

Modelos de productos y mecanismos operativos

1. Serie GW8: Puede equiparse con un mecanismo operativo eléctrico tipo CJ o un mecanismo operativo manual tipo CS8. Adecuado para escenarios de puesta a tierra de punto neutro en subestaciones convencionales.

2. Serie GW13: Puede equiparse con un mecanismo de operación eléctrico tipo CJ o un mecanismo de operación manual tipo CS14. Mecanismo, que ofrece un funcionamiento más flexible y una mayor fiabilidad.

Estructura del producto

Los seccionadores de alto voltaje de las series GW8 y GW13 para sistemas de puesta a tierra de neutro de transformador adoptan un conector unipolar. Estructura, compuesta principalmente por un cuerpo de poste y un mecanismo operativo.

1. Cuerpo del poste

Incluye una base, un aislador de poste, un brazo conductor, contactos, etc. El aislador de poste proporciona una conexión eléctrica confiable. Aislamiento, el brazo conductor y los contactos forman el circuito conductor principal, y la base garantiza estabilidad instalación.

2. Mecanismo operativo

Impulsa el brazo conductor para que gire a través de un varillaje, realizando la acción de apertura y cierre del seccionador. interruptor. El posicionamiento preciso y el funcionamiento estable garantizan una desconexión clara y fiable después de la apertura.

Características y ventajas del producto

1. Alto rendimiento de seguridad

Utiliza materiales aislantes de alta calidad y diseño de contacto de precisión, con excelente resistencia al aislamiento y Rendimiento de extinción de arco, lo que garantiza una conmutación segura sin carga.

2. Operación flexible

Admite modos de operación eléctrica y manual, adaptándose al control automático y la operación manual en sitio necesidades de diferentes escenarios.

3. Fuerte adaptabilidad ambiental

Diseñado específicamente para uso en exteriores, resistente a altas y bajas temperaturas, humedad, corrosión y contaminación. Adecuado para diversos entornos exteriores hostiles.

4. Operación estable y confiable

La estricta selección de materiales y el control de procesos, junto con un sistema integral de gestión de calidad, dan como resultado una baja tasa de fallas y operación estable a largo plazo.

5. Estructura simple y mantenimiento conveniente

Estructura compacta, fácil instalación y mantenimiento, lo que reduce eficazmente la operación y el mantenimiento posteriores. costos.

Caso de aplicación

Caso 1: Subestación urbana de 220 kV en el este de China

Una subestación central urbana de 220 kV en el este de China utiliza el seccionador de alto voltaje Usune GW8-110 kV para transformador Sistema de Puesta a Tierra de Neutro para su transformador principal. Esta subestación es responsable del suministro de energía a la ciudad. centro, que requiere una confiabilidad y seguridad del equipo extremadamente alta. Desde su puesta en servicio en 2022, el equipo ha completado con éxito miles de operaciones de cambio de punto neutro. Durante el mantenimiento anual y la red. Los ajustes del modo de operación, su operación flexible y su rendimiento de contacto confiable han garantizado eficazmente la seguridad personal del personal de mantenimiento y el funcionamiento estable de la red eléctrica.

Estudio de caso 2: Subestación del parque eólico del noroeste

Una gran subestación de un parque eólico en el noroeste de China seleccionó los seccionadores de alto voltaje Usune GW13-72kV para el sistema de puesta a tierra del neutro del transformador. La región tiene condiciones naturales duras, con grandes diferencias de temperatura, fuertes vientos y tormentas de arena, y gran altitud. Los productos de la serie GW13, con su excelente adaptabilidad al exterior y resistencia a la corrosión. Resistencia, han estado funcionando de manera estable durante más de tres años, cooperando efectivamente con el transformador del parque eólico. Sistema de protección de puesta a tierra de punto neutro para garantizar el funcionamiento seguro y estable de la generación de energía eólica. sistema y la conexión fluida a la red eléctrica.

Principales parámetros técnicos

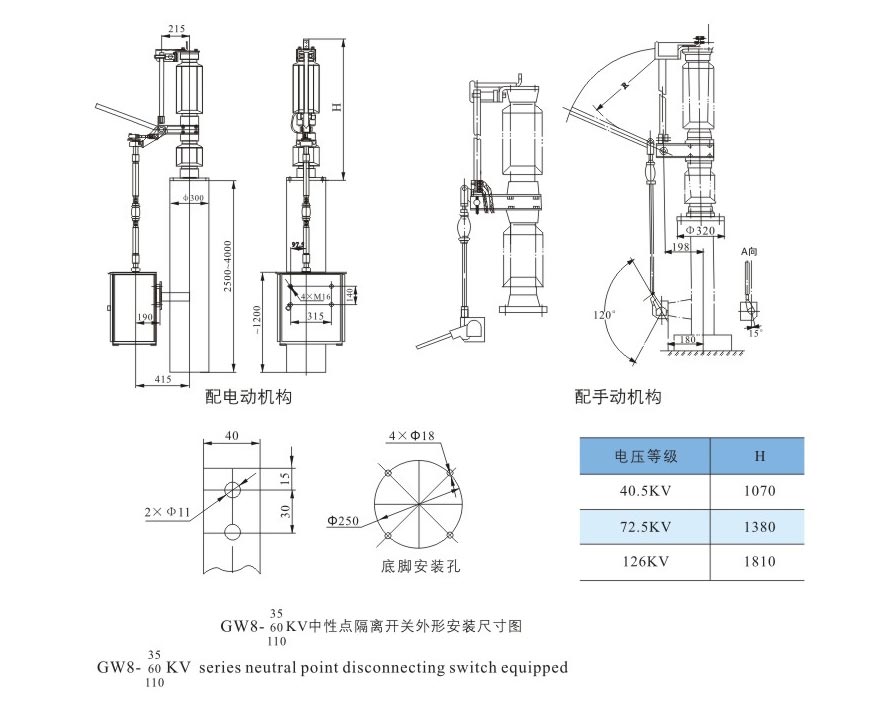

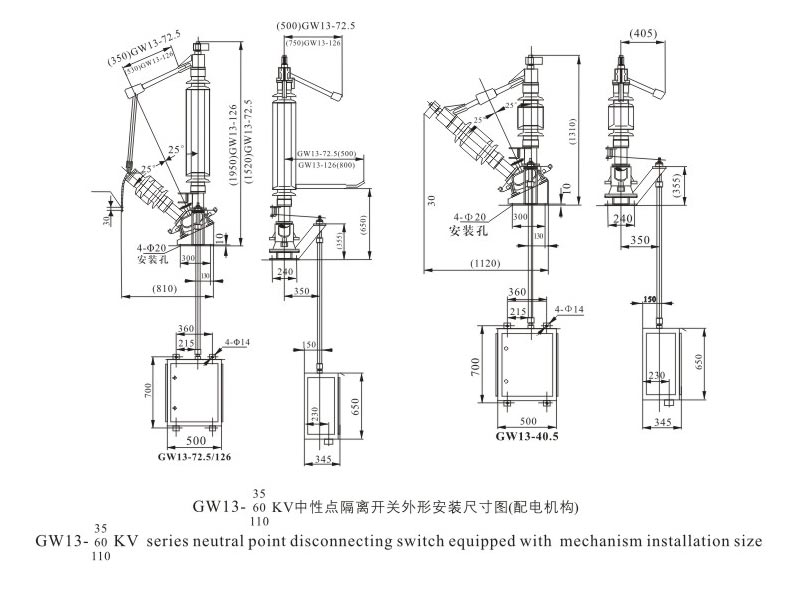

Dimensiones exteriores

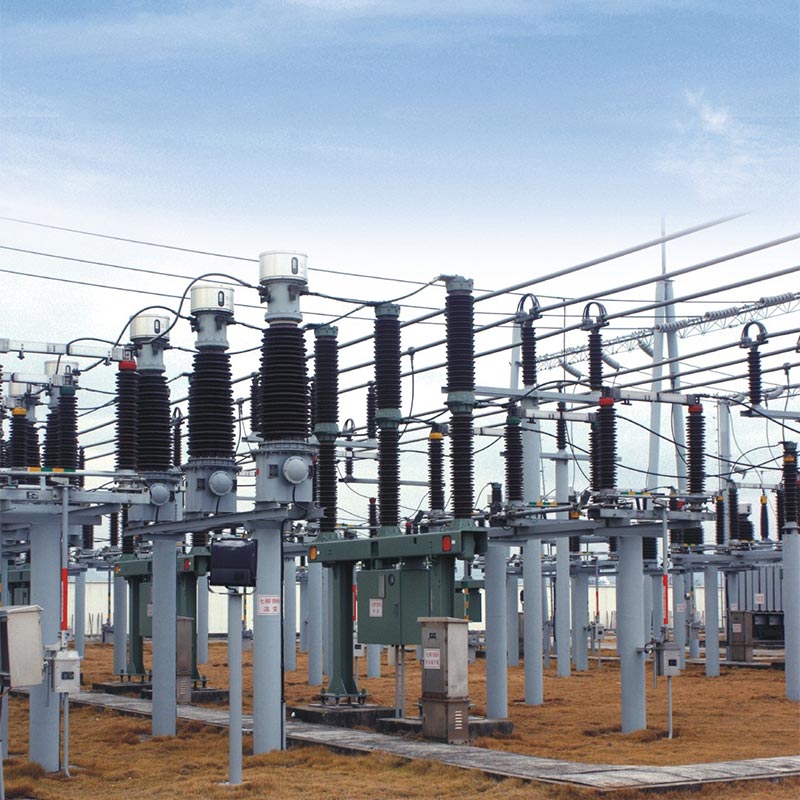

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Cuáles son las principales diferencias entre los seccionadores de punto neutro de las series Usune GW8 y GW13?

R: La principal diferencia radica en el mecanismo operativo coincidente y algunos diseños estructurales. La serie GW8 es equipado con un mecanismo eléctrico tipo CJ o un mecanismo manual tipo CS8; La serie GW13 está equipada con un Mecanismo eléctrico tipo CJ o mecanismo manual tipo CS14. Estructuralmente, presenta un contacto giratorio optimizado. diseño, que ofrece capacidades de autolimpieza mejoradas y una mayor idoneidad para entornos exteriores hostiles.

P2: ¿Se pueden utilizar los interruptores de desconexión de puesta a tierra neutros de Usune en áreas de gran altitud y alta temperatura?

R: Sí. Esta serie está diseñada específicamente para uso en exteriores, con una gran adaptabilidad ambiental. Puede operar normalmente en altitudes ≤1000 m (se pueden personalizar altitudes más altas) y en temperaturas que oscilan entre -40 ℃ y +40 ℃. eso Posee excelente resistencia a la humedad, resistencia a la contaminación y resistencia a la corrosión. Especial anticorrosión y Se pueden proporcionar tratamientos antihielo según las necesidades del usuario.

Conclusión

Los transformadores Usune serie GW8 y GW13 (Desconexión de Alto Voltaje Para Sistema de Puesta a Tierra de Neutro de Transformador) son Productos de alta calidad que integran tecnología avanzada, calidad confiable y excelente rendimiento. como un Fabricante y proveedor profesional en China, Usune siempre se adhiere a los principios de calidad primero y El cliente es lo más importante, brindando soluciones de equipos eléctricos de alto voltaje seguras, confiables y eficientes para todo el mundo. clientes del sistema eléctrico. Entre ellos, los productos del interruptor de desconexión de conexión a tierra de punto neutro han ganado una gran popularidad. Reconocimiento y confianza de los clientes de la industria eléctrica debido a su rica experiencia en aplicaciones prácticas y Servicio postventa integral.
