Zhejiang Usune Electric Co., Ltd. es una fábrica profesional que integra I+D, diseño, producción y ventas. Su principal Los productos incluyen disyuntores de vacío de alto voltaje para interiores y exteriores de 12 kV ~ 245 kV, disyuntores SF6, carga interruptores y diversos seccionadores. Es un proveedor profesional confiable para proyectos de ingeniería energética tanto a nivel nacional e internacional.
El Seccionador Usune Gw4 está diseñado específicamente para sistemas de alimentación trifásicos CA 50Hz/60Hz. su principal La función es conectar o desconectar circuitos de alto voltaje en condiciones energizadas y sin carga y proporcionar Espacio libre de aislamiento eléctrico para el mantenimiento de barras colectoras, disyuntores, transformadores y otros equipos de alto voltaje. equipo.
-GB 1985-2004: Interruptores de desconexión de alto voltaje de CA e interruptores de puesta a tierra
-IEC 62271-102: Aparamenta y equipo de control de alta tensión
-GB/T 11022: Especificaciones generales para aparamenta y control de alta tensión

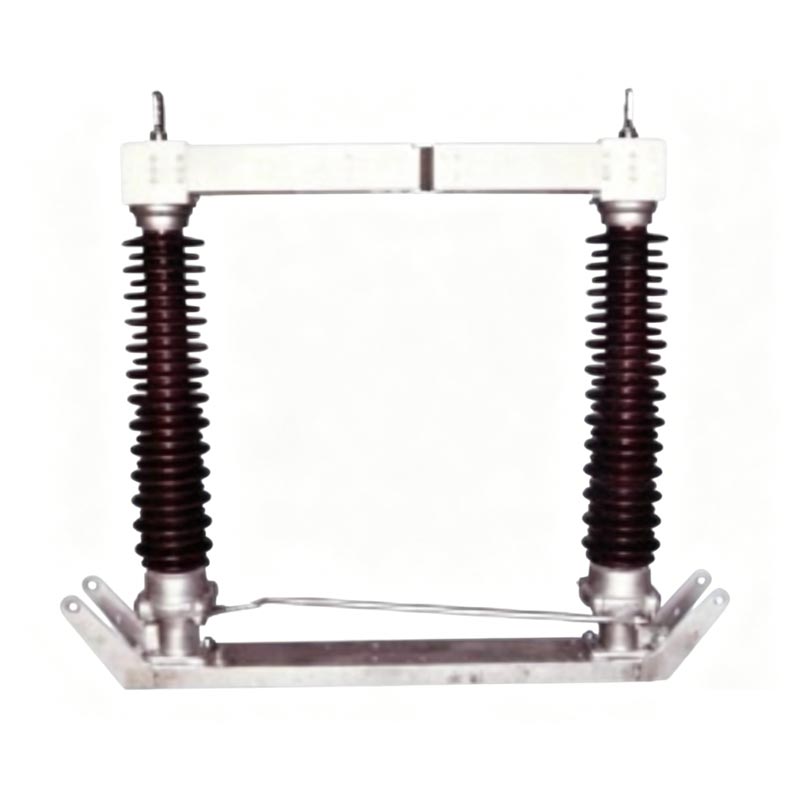

Serie GW4: Aislador de doble poste, giratorio horizontal, tipo interrumpido
1. Estructura de aislador de doble poste, dos aisladores de poste por fase giran horizontalmente 90° de forma sincrónica.
2. Los contactos principales son contactos de cobre chapados en plata con centro roto, baja resistencia de contacto y buena conductividad.
3. La base está hecha de acero galvanizado en caliente, con rodamientos sellados, resistente a la corrosión y duradero.
4. El interruptor de desconexión GW4 puede equiparse con interruptores de puesta a tierra de un solo lado o de ambos lados, con mecánica
enclavamiento para garantizar la seguridad operativa.
5. El mecanismo de operación puede ser manual (CS14G, CS17G) o eléctrico (CJ6B, CJ11, XCJ-I).
| Parámetro | Especificación |
| Tensión nominal | 126 kV (sistema de 110 kV) |
| Frecuencia nominal | 50Hz |
| Corriente nominal | 630A, 1250A, 1600A, 2000A, 2500A |
| Corriente nominal de resistencia de corta duración (1 s) | 31,5 kA, 40 kA, 50 kA |
| Corriente nominal máxima soportada | 80 kA, 100 kA, 125 kA |
| Tensión soportada de CA seca de 1 min. | - A tierra: 140kV- A través de corte: 160kV |
| Temperatura de funcionamiento | -40°C a +40°C |
| Altitud | ≤ 2000m |

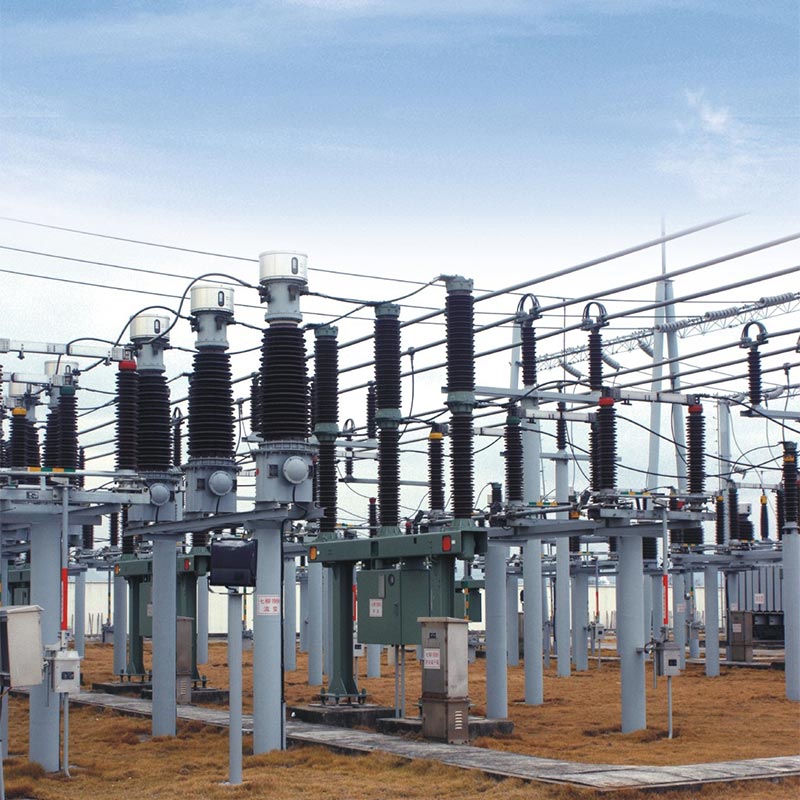

Un Proyecto de Subestación de Energía Eólica de 110kV...
Este proyecto está ubicado en una región del norte con importantes diferencias de temperatura, lo que requiere un alto equipamiento. Fiabilidad y resistencia al frío. El proyecto seleccionó múltiples Seccionadores Usune GW4, equipados con Mecanismos e interruptores de puesta a tierra de doble cara. Durante muchos años desde su puesta en servicio, el equipo ha funcionado de manera estable, Con acciones mecánicas confiables y excelente resistencia a la corrosión, garantizando efectivamente la seguridad del mantenimiento de la subestación. y eficiencia de operación diaria, obteniendo grandes elogios por parte del usuario.

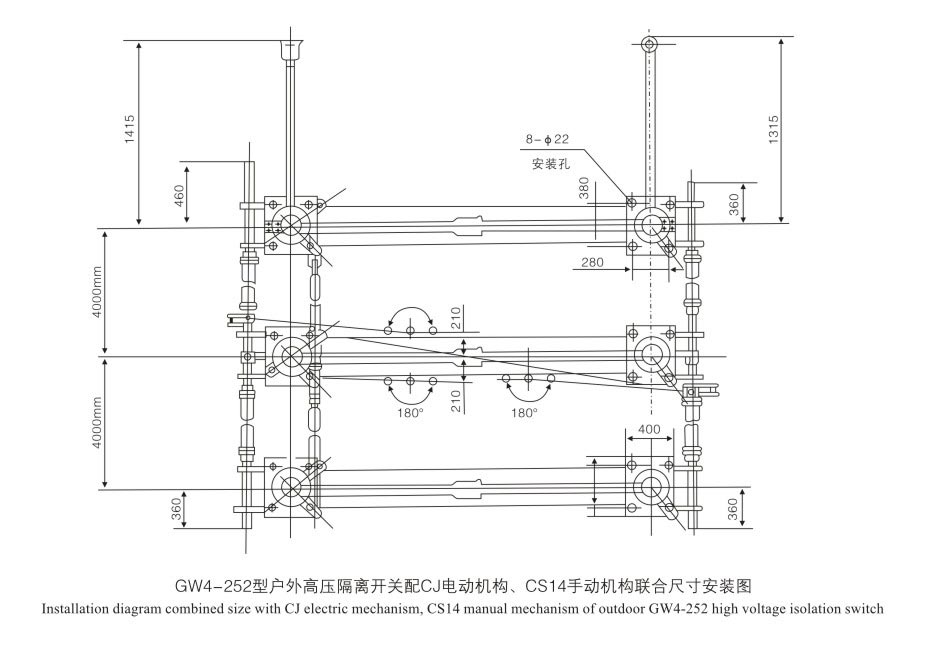

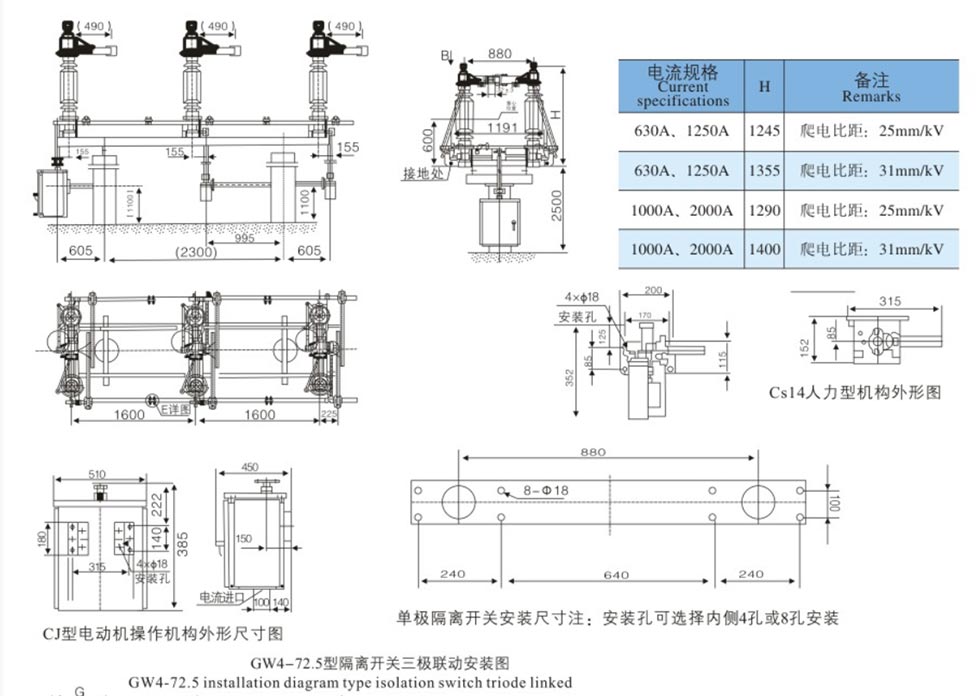

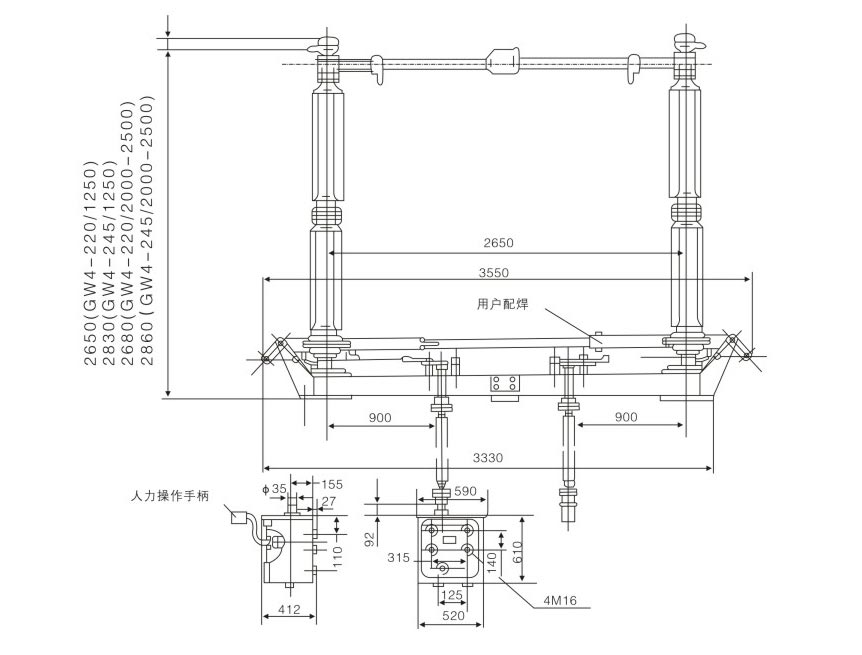

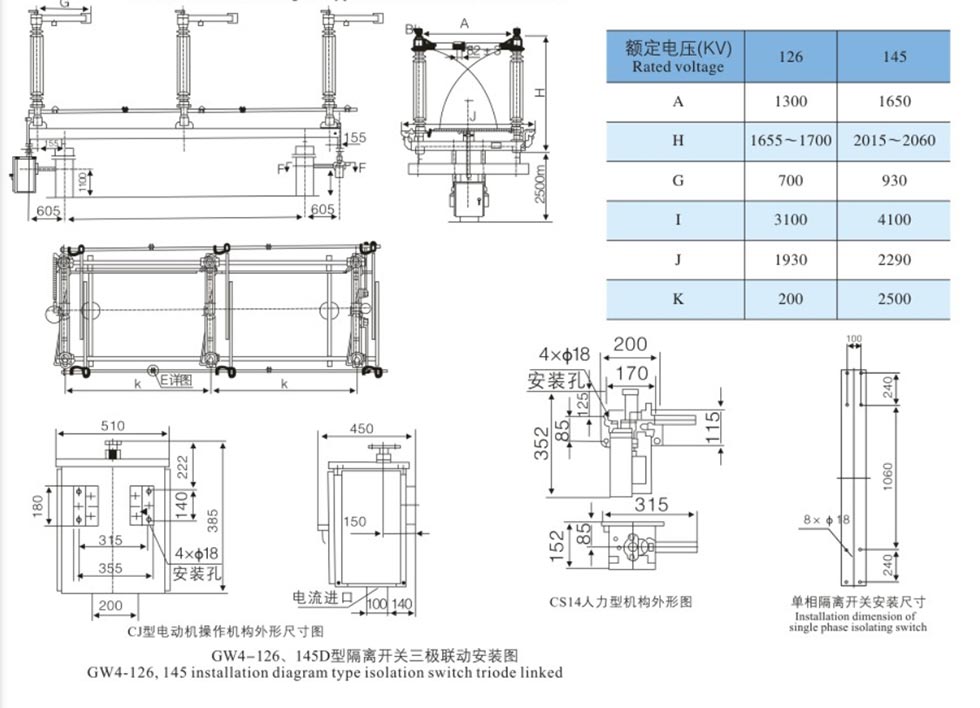

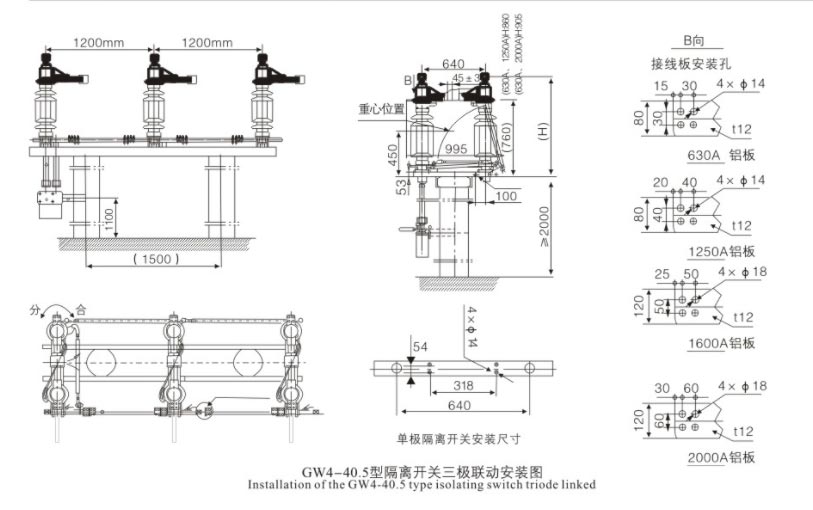

| Artículo | Unidad | Parámetros | |||||
| Tensión nominal | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nivel de aislamiento nominal | Tensión soportada de frecuencia industrial de 1 min (valor efectivo) | en el suelo | kV | 95 | 160 | 230 | 275 |
| Fractura | kV | 118 | 200 | 230+70 | 275+85 | ||
| Corriente nominal soportada al impulso del rayo (pico) | en el suelo | kV | 185 | 350 | 550 | 650 | |
| Fractura | kV | 215 | 410 | 550+110 | 650+120 | ||
| Frecuencia nominal | Hz | 50/60 | |||||
| Corriente nominal | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Corriente nominal soportada de corta duración | ka | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Corriente nominal máxima soportada | ka | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Duración nominal del cortocircuito | Cuchillo/Espada | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Carga nominal del terminal mecánico | horizontales y verticales | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontal | N | 750 | 750 | 750 | 750 | ||
| fuerza vertical | N | 1000 | 1000 | 1000 | 1000 | ||
| Distancia de fuga | milímetros | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Vida mecánica | Veces | 5000 | 5000 | 1000 | 5000 | ||
| Actuador motorizado | Modelo | C.J. | C.J. | C.J. | C.J. | ||
| voltaje del motor | V | AC380, AC220, DC220, DC110 | |||||
| Bucle de control de voltaje | V | AC380, AC220, DC220, DC110 | |||||
| Puntos, hora de cierre | s | 7±1 | |||||
|
Actuador humano |
Modelo | CS14 CS17 | |||||
| Tensión de bloqueo electromagnético | V | AC220, DC220, DC110 | |||||
• Aisladores: Sin grietas, daños o suciedad.
• Contactos: Superficie plateada limpia e intacta.
• Sujetadores: Todos los pernos apretados.
• Mecanismo: Rotación suave; Lubricar las piezas móviles.
• Verticalidad del aislador: Ajuste con cuñas (máximo 3 mm por ubicación).
• Sincronización trifásica: Ajuste el brazo de manivela y las varillas de articulación.
• Presión de contacto: Asegúrese de que la inserción y la presión sean adecuadas.
• Operar sólo SIN CARGA; confirme que el disyuntor esté abierto.
• Operación manual: Utilice la palanca de operación; Evite la fuerza excesiva.
• Operación motorizada: Utilice control local/remoto; posición del monitor.
• Interbloqueo: No fuerce la operación si está interbloqueado.
• Revisión periódica: cada 1 o 2 años.
• Limpiar aisladores y contactos; aplicar vaselina industrial.
• Lubricar cojinetes y piezas de transmisión.
• Compruebe si hay pernos flojos, contactos desgastados y daños en el aislador.
• Después de un cortocircuito: Inspeccionar inmediatamente.
• No puede funcionar: verifique el enclavamiento, el varillaje atascado o la falla del motor.
• Fases asíncronas: Ajuste de las varillas de reticulación.
• Contactos sobrecalentados: Limpiar y reapretar; comprobar baño de plata.
R: No. El interruptor de desconexión GW4 solo es adecuado para aislamiento y conmutación bajo voltaje, sin carga. condiciones. No tiene capacidad de extinción de arco y su funcionamiento está estrictamente prohibido bajo carga. eso debe usarse junto con un disyuntor.
R: El enclavamiento mecánico impone una secuencia de operación segura: interruptor principal abierto → interruptor de puesta a tierra cerrado; interruptor de puesta a tierra abierto → interruptor principal cerrado, evitando un mal funcionamiento y garantizando la seguridad del mantenimiento personal.
R: El tipo estándar es adecuado para entornos con una altitud de ≤2000 m y una temperatura de -40 ℃ a +40 ℃, que puede satisfacer las necesidades de la mayoría de las subestaciones exteriores; para zonas especiales de gran altitud o muy contaminadas, Se pueden personalizar soluciones de aislamiento reforzado y anticorrosión.
