Aislador del interruptor de desconexión de 110kv 126kv

Zhejiang Usune Electric Co., Ltd. es una empresa eléctrica profesional de alto voltaje dedicada al diseño, investigación y desarrollo, producción en fábrica y ventas globales de equipos de alto voltaje para interiores y exteriores de 12 kV a 245 kV. su Los productos principales incluyen disyuntores de vacío, disyuntores SF6, interruptores de desconexión, interruptores de carga y el GW4. Aislador de interruptor de desconexión serie 110kv 126kv. La empresa aprovecha equipos de producción avanzados y pruebas rigurosas. Procesos, selección de materiales estandarizados, artesanía exquisita y un sistema integral de gestión de calidad para sentar una base sólida para la calidad del producto.

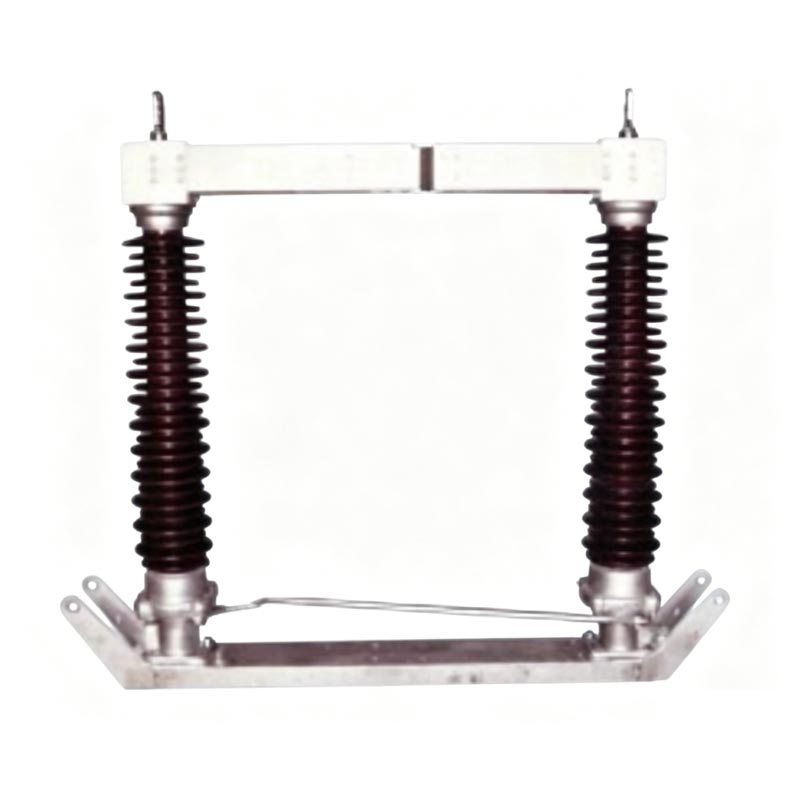

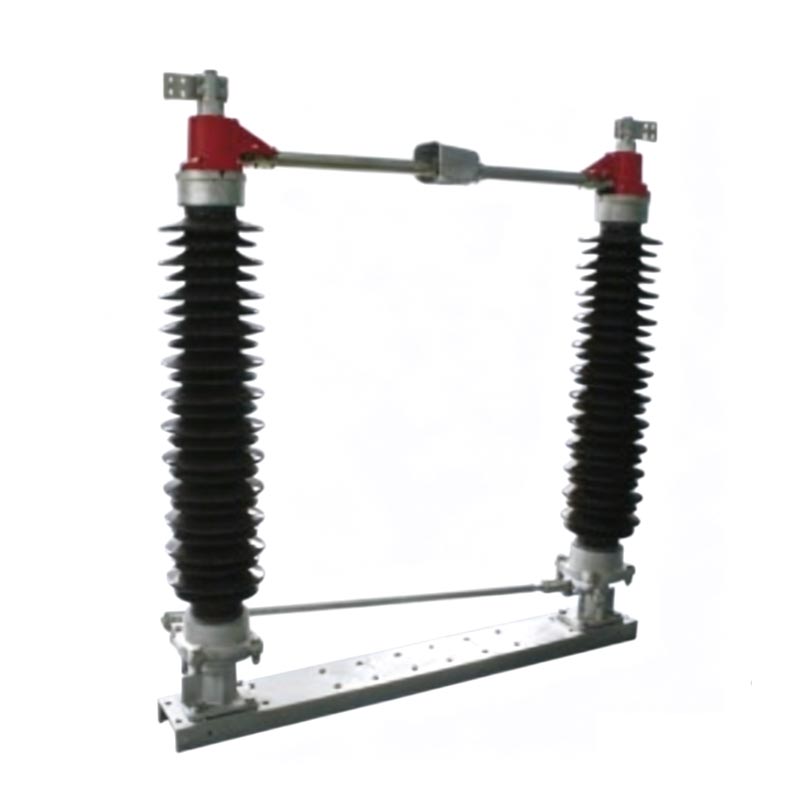

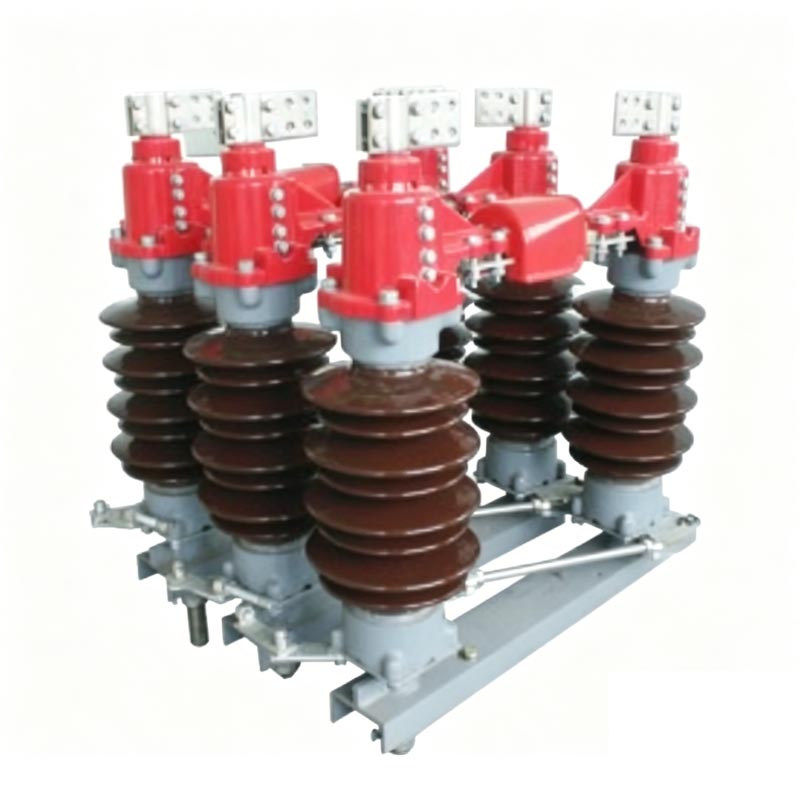

Descripción general del producto

El interruptor de desconexión de alto voltaje para exteriores de la serie Usune GW4 es una pieza central del equipo en potencia de 110 kV y 126 kV. sistemas. Se utiliza principalmente para conmutación de circuitos en condiciones sin carga, proporcionando un espacio de aislamiento visible para mantenimiento del equipo y garantizar la seguridad del operador. El rendimiento eléctrico y mecánico del 110kv 126kv. El aislador del interruptor de desconexión cumple totalmente con los estándares nacionales GB1985 "Interruptores de desconexión de alto voltaje de CA y Interruptores de conexión a tierra", DL486 "Condiciones técnicas de pedido del interruptor de desconexión de alto voltaje de CA" y normas internacionales IEC. estándares.

Características estructurales:

1. Tipo de estructura: Estructura unipolar de doble columna; Los tres polos están conectados mecánicamente a través de un eje para funcionamiento sincrónico.
2. Componentes Centrales: Compuesto por una base robusta, pilares de porcelana de alto aislamiento y un sistema conductor de precisión.
3. Mecanismo de operación: Cada poste contiene dos pilares cerámicos montados sobre cojinetes. El interruptor conductor está dividido. en dos mitades, que giran horizontalmente 91° a través de un mecanismo de reticulación para lograr una apertura sincrónica y cerrando en la misma dirección.
4. Punto de Contacto: Ubicado entre los dos pilares cerámicos, asegurando un contacto estable y una resistencia extremadamente baja.

Ventajas técnicas:

1. Cumple y confiable: Totalmente compatible con los estándares nacionales e IEC, ofreciendo un rendimiento estable y una larga vida útil.
2. Excelente aislamiento: los pilares cerámicos de alta calidad proporcionan una alta resistencia al aislamiento y una excelente lucha contra la contaminación. y rendimiento anti-flashover.
3. Funcionamiento suave: el mecanismo de conexión de precisión garantiza un funcionamiento flexible y suave con un desgaste mecánico mínimo.
4. Instalación y mantenimiento convenientes: estructura compacta y razonable, fácil instalación en el sitio y mínimo mantenimiento.
5. Fuerte adaptabilidad ambiental: Adecuado para diversos climas al aire libre, incluidos los de gran altitud, contaminados y zonas costeras.

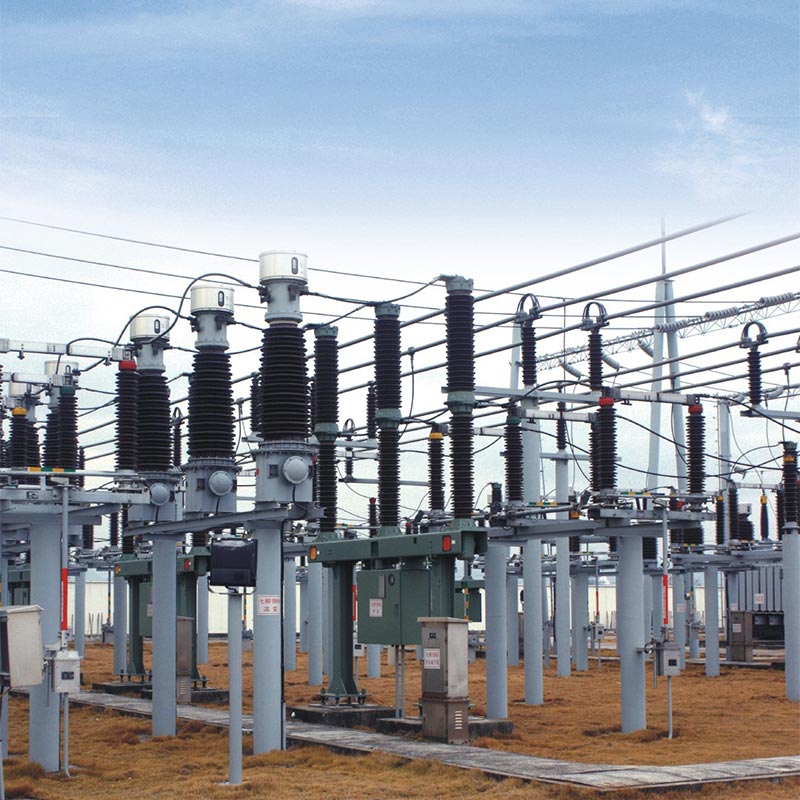

Caso de aplicación del mundo real

1. Nombre del proyecto: Proyecto de mejora de la subestación urbana de 110 kV del este de China
2. Ubicación: Provincia de Zhejiang, China
3. Hora: 2024-2025
4. Detalles: Usune proporcionó 36 interruptores de desconexión GW4-126kV para este proyecto clave de actualización de la red eléctrica urbana para mejorar la fiabilidad del suministro eléctrico de una zona comercial y residencial de 20 kilómetros cuadrados.
5. Rendimiento operativo: la instalación y la puesta en servicio se completaron con éxito en 45 días. Estable El funcionamiento se logró bajo carga máxima de verano (1,2 veces la corriente nominal) en 2025, sin sobrecalentamiento ni contacto deficiente. problemas. No se encontraron defectos en las inspecciones mecánicas y de aislamiento anuales. La carga de trabajo de mantenimiento se redujo en 40% en comparación con los interruptores antiguos, mejorando significativamente la seguridad del mantenimiento de la subestación.
6. Comentarios de los clientes: "Los interruptores de desconexión Usune han mejorado significativamente la seguridad y eficiencia de la subestación. operación. Su calidad y estabilidad son sobresalientes. Continuaremos eligiendo a Usune como nuestro proveedor preferido".

Principales parámetros técnicos

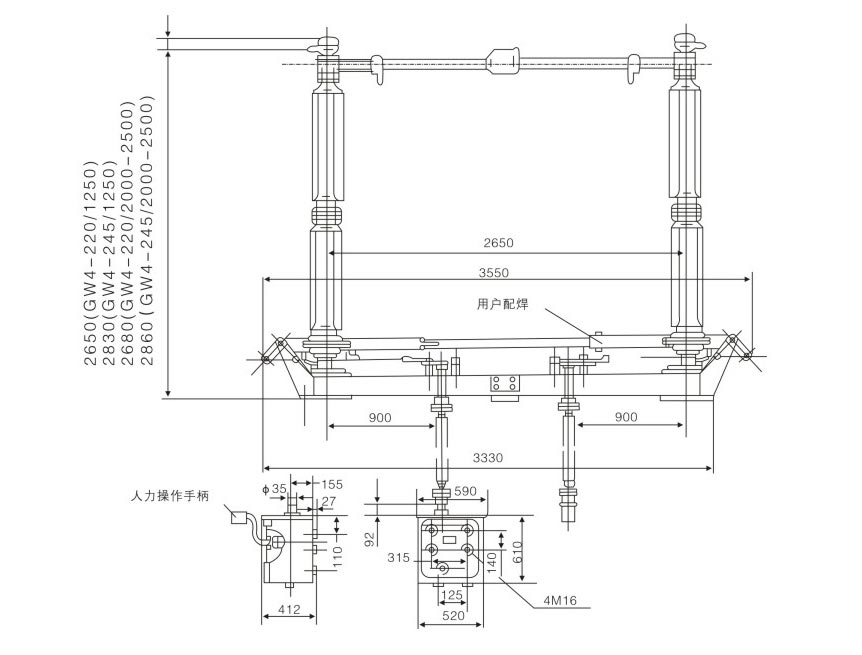

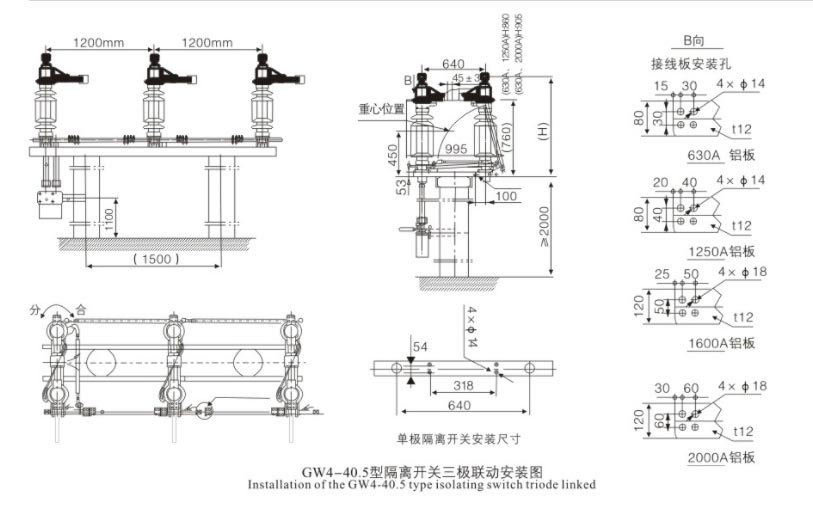

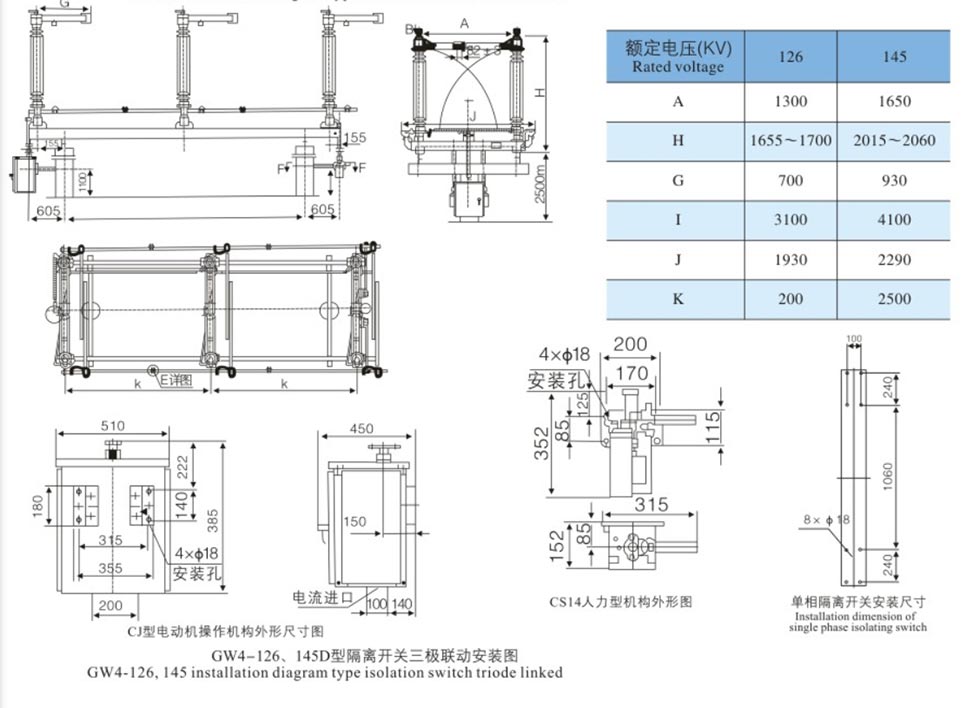

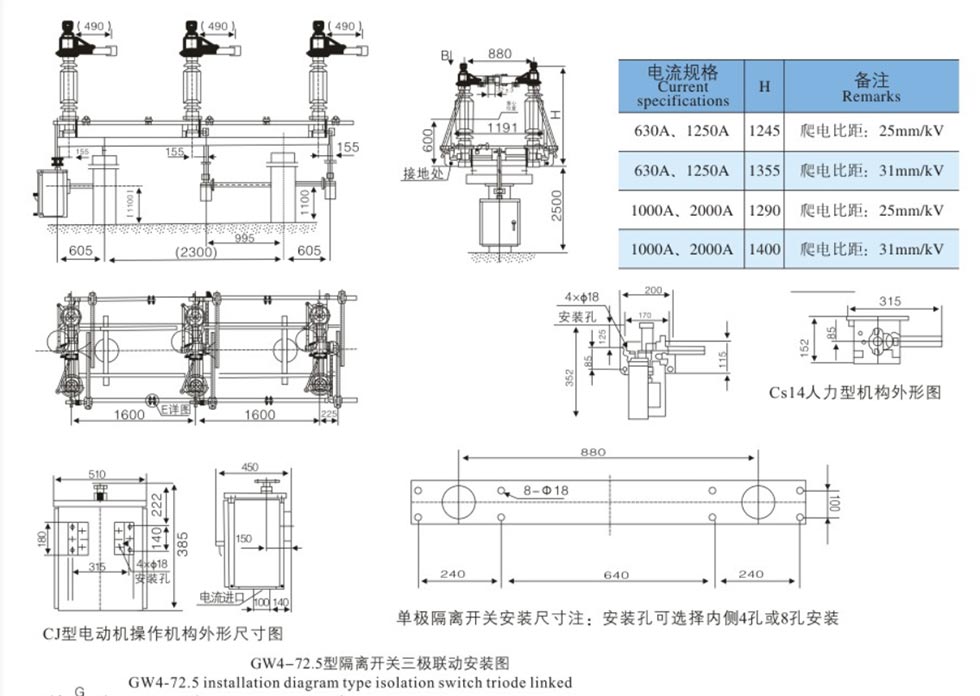

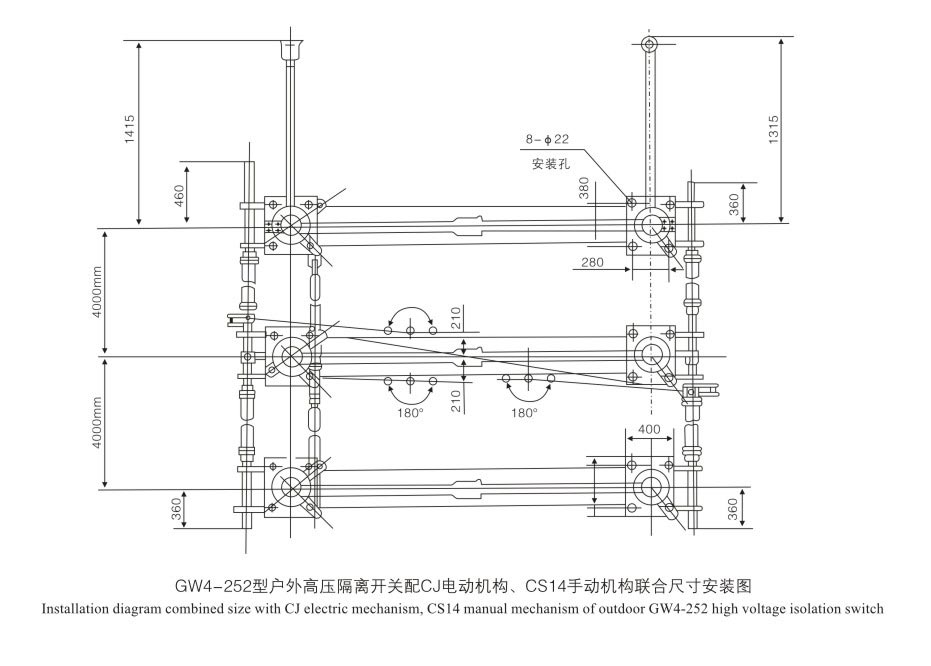

Dimensiones exteriores

Referencia del proyecto

Proyecto de lanzamiento de cohetes espaciales Cas

Informe de prueba

Preguntas frecuentes

P1: ¿Puede el interruptor-aislador de desconexión de 110 kV 126 kV serie GW4 interrumpir la corriente de carga o la corriente de cortocircuito?

R: No. Los interruptores aisladores de desconexión de 110 kv y 126 kv están diseñados únicamente para conmutación de circuitos en condiciones sin carga. con voltaje. Deben utilizarse junto con disyuntores. Antes de la operación, el circuito debe ser desconectado usando el disyuntor para asegurar la desenergización antes de operar el interruptor de desconexión.

P2: ¿Para qué condiciones ambientales es adecuado este producto?

R: Puede funcionar de forma estable en los siguientes entornos: temperatura ambiente de -30 ℃ a +40 ℃; Altitud ≤2000 m (mayor los modelos de altitud se pueden personalizar a pedido); Nivel de contaminación de contaminación general a moderada a intensa. (Hay modelos resistentes a la contaminación disponibles); velocidad del viento ≤35 m/s; Intensidad sísmica ≤8 grados.

Conclusión

Como fabricante profesional de equipos eléctricos de alto voltaje, la serie GW4 110kv 126kv de Usune Electric Los aisladores de interruptor de desconexión combinan diseño avanzado, materiales de alta calidad y fabricación de precisión. lo que los convierte en una opción ideal para plantas de energía, subestaciones y grandes instalaciones industriales. Proporcionan seguridad, protección de aislamiento eléctrico confiable y duradera. Basado en un sistema de calidad integral y un campo maduro. desempeño, Usune se compromete a respaldar varios proyectos críticos de infraestructura eléctrica en todo el mundo.
