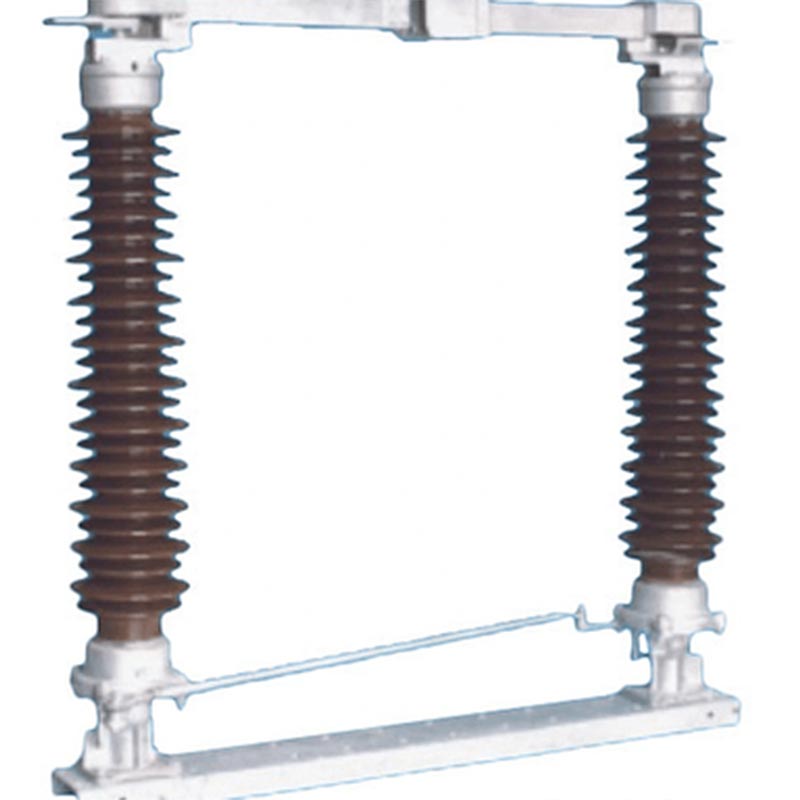

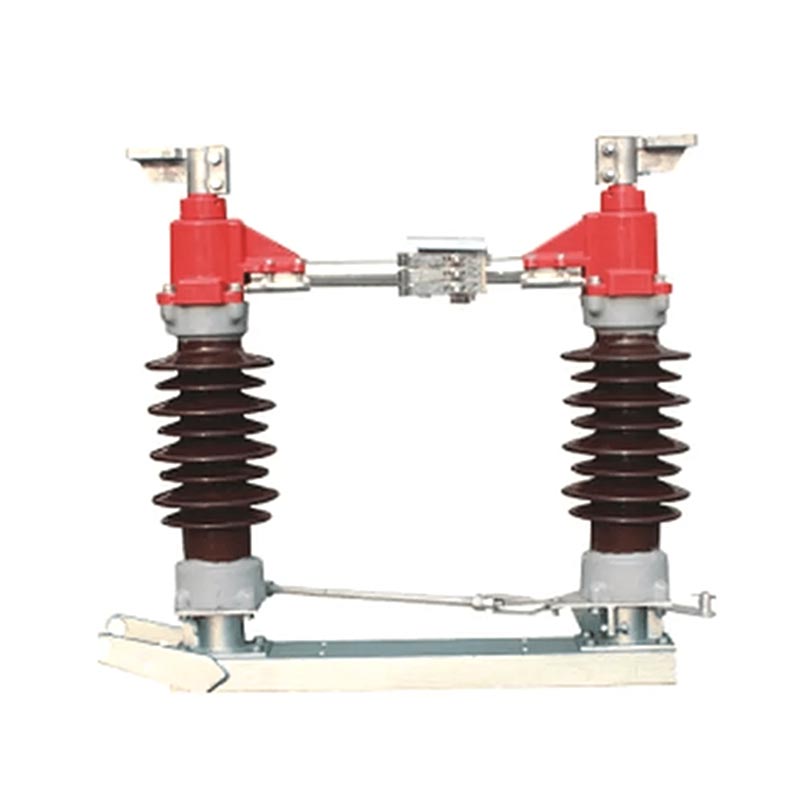

El interruptor seccionador de subestación exterior Usune serie GW4 es un producto principal desarrollado y desarrollado de forma independiente. fabricado por Usune. Es adecuado para circuitos de CA con una frecuencia nominal de 50 Hz y una tensión nominal de 35 kV a 170kV. Utilizado principalmente para abrir y cerrar circuitos en condiciones sin carga, es un elemento de seguridad indispensable. Componente en sistemas de transmisión y distribución de energía. También puede servir como unidad básica para productos derivados. en la misma serie, ofreciendo una gran capacidad de expansión para satisfacer diversas necesidades de proyectos.
El interruptor seccionador de subestación exterior adopta una estructura de conmutación giratoria horizontal, que presenta estabilidad Rendimiento mecánico, alto nivel de aislamiento, fuerte resistencia a la contaminación e instalación conveniente y mantenimiento. Aísla eficazmente las fuentes de alimentación, garantiza la seguridad del mantenimiento de equipos eléctricos y Completa operaciones de conmutación sin carga, lo que lo hace adecuado para diversos entornos exteriores hostiles, como alta altitud, bajas temperaturas y fuerte contaminación.
1. Aislamiento de energía: Desconecta efectivamente el equipo de la red eléctrica, garantizando la seguridad del mantenimiento.
personal y equipo;
2. Capacidad de carga a largo plazo: puede transportar de manera estable la corriente de carga nominal durante períodos prolongados, lo que garantiza una energía continua
suministro;
3. Conmutación sin carga: completa la conmutación sin carga de líneas y transformadores descargados, así como la conmutación de barras colectoras.
operaciones, cubriendo las necesidades de ajuste flexible de la red eléctrica;
4. Protección de puesta a tierra: se puede configurar con un interruptor de puesta a tierra según sea necesario para lograr una conexión a tierra confiable del circuito,
mejorar aún más la seguridad operativa.
Para garantizar la calidad del producto y la seguridad operativa, la serie Usune GW4 cumple estrictamente con las normas internacionales. estándares autorizados, incluido IEC 62271-102 "Interruptores de desconexión de CA de alto voltaje e interruptores de puesta a tierra" y IEC 60694 “Condiciones Técnicas Generales para Aparamenta de Distribución y Control de Alta Tensión”. La fábrica implementa un riguroso proceso de inspección de calidad. Cada producto se somete a pruebas exhaustivas de rendimiento antes de salir del mercado. fábrica para garantizar que todos los parámetros cumplan con los requisitos estándar.
Parámetros técnicos del productoLa serie Usune GW4 incluye múltiples modelos como GW4(A)-35(D)(W), GW4(A)-126(D)(W), y GW4(A)-170(D)(W), con corrientes nominales que van desde 630A a 2500A, adecuadas para diferentes niveles de voltaje y carga. escenarios. Los parámetros técnicos básicos (indicadores clave) son los siguientes:
| Serie de modelos | Tensión nominal (kV) | Corriente nominal (A) | Corriente nominal soportada de corta duración (kA/s) | Tensión soportada al impulso del rayo (kV) | Resistencia del circuito principal (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
Además, los productos están equipados con mecanismos de operación manuales CS11, CS17D y CS14G y eléctricos CJ2. mecanismos de funcionamiento. Las configuraciones de los interruptores auxiliares se optimizan según el tipo de mecanismo para garantizar operación flexible y confiable.
Diseño de doble sellado, el conjunto del eje está soportado por dos rodamientos de bolas radiales, lo que evita eficazmente la intrusión de humedad, polvo y gases nocivos.
El contacto medio utiliza un dedo de contacto de acción automática, lo que elimina la necesidad de un resorte. Depende de sí mismo elasticidad para sujetar el contacto, asegurando un contacto estable y reduciendo los costos de mantenimiento.
El circuito conductor principal y el interruptor de puesta a tierra están equipados con un mecanismo de enclavamiento, asegurando que el El interruptor de puesta a tierra no puede cerrarse cuando el circuito principal está cerrado y viceversa, lo que evita un mal funcionamiento.
La conexión flexible dentro de la base saliente está firmemente fijada a la varilla conductora y a la placa terminal. Sin aceite Los cojinetes autolubricantes garantizan una rotación suave y prolongan la vida útil.
Usune cuenta con un equipo profesional de I+D con muchos años de experiencia en el diseño de equipos eléctricos de alta tensión. el La estructura del componente conductor de la serie GW4 ha obtenido una patente de modelo de utilidad nacional. El dedo de contacto utiliza un Nuevo material con alta resistencia, alta conductividad y alta elasticidad, evitando problemas como la corrosión del resorte, disminución de la fuerza de sujeción debido al recocido térmico y mayor resistencia de contacto.
La serie GW4 lleva muchos años en el mercado, con tecnología de producción madura y rendimiento estable. Los componentes giratorios presentan un diseño que no requiere mantenimiento y las piezas de transmisión utilizan pasadores de acero inoxidable emparejados. con casquillos de nailon que contienen disulfuro de molibdeno. Los componentes de acero se someten a galvanización en caliente para garantizar una suavidad Operación y prevención de oxidación a largo plazo.
Como fabricante profesional, Usune cumple estrictamente con los estándares internacionales en su proceso de producción. el La fábrica cuenta con un sistema integral de control de calidad, que supervisa todo el proceso desde la adquisición de la materia prima. hasta el montaje y prueba del producto. Los productos han pasado numerosas pruebas y certificaciones autorizadas, y su El rendimiento es ampliamente reconocido en la industria.
Usune prioriza la satisfacción del cliente, brindando consultas integrales de preventa, orientación de instalación y Servicios de mantenimiento postventa. Los productos tienen una larga vida útil y bajos costos de mantenimiento, y la fábrica proporciona soporte postventa integral para abordar las inquietudes de los clientes.
El interruptor seccionador de subestación exterior Usune serie GW4 está diseñado para entornos exteriores hostiles y exhibe fuerte adaptabilidad ambiental. Las condiciones de funcionamiento deben cumplir los siguientes requisitos: altitud no superior 2000m; temperatura ambiente -40 ℃ a +40 ℃; velocidad del viento no superior a 34 m/s; intensidad sísmica no superior a 8 grados; espesor del glaseado que no exceda los 10 mm; ausencia de polvo pesado, corrosión química, vibraciones fuertes y peligros inflamables/explosivos; y una base de instalación nivelada. Si el entorno de la aplicación del usuario excede el requisitos anteriores, se puede negociar una solución personalizada con Usune.

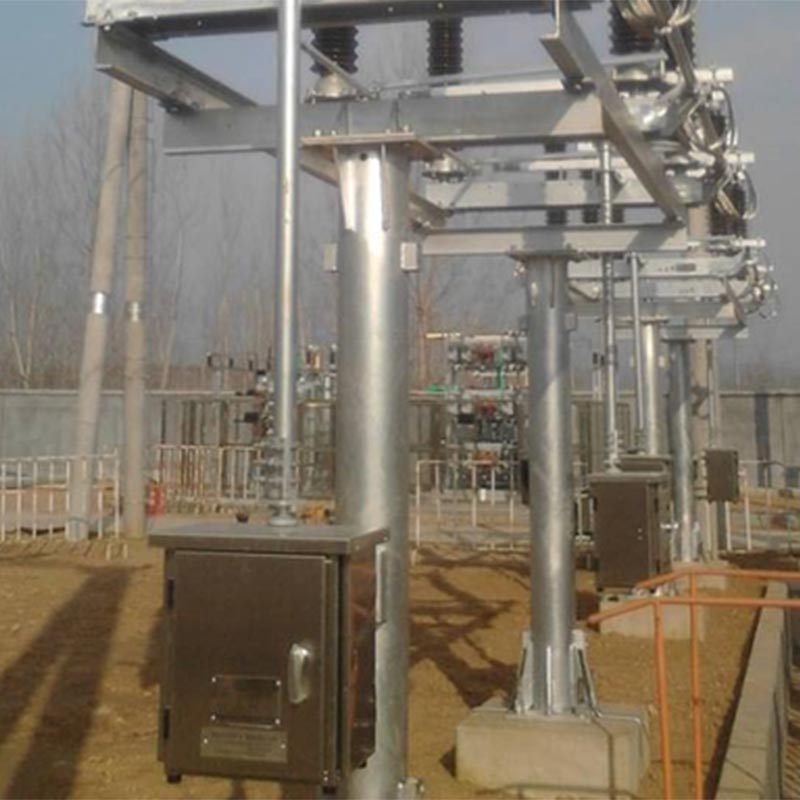

Nombre del proyecto: Proyecto de renovación de subestaciones exteriores de 110 kV en el norte de China
Antecedentes del proyecto: Esta subestación está ubicada en una ciudad del norte de China y experimenta inviernos severos (mínimo temperatura -35 ℃) y fuertes vientos frecuentes. El interruptor seccionador original sufría de malas condiciones de baja temperatura. resistencia, operación inestable y altos costos de mantenimiento. Después de una comparación exhaustiva, el equipo del proyecto seleccionó el interruptor seccionador de subestación exterior Usune GW4-126(D)(W)/1250. Usune proporcionó un producto completo. Servicios de orientación en suite y instalación.
Resultados de la aplicación: El producto ha funcionado de manera estable durante 3 años después de su puesta en servicio, lo que demuestra una excelente resistencia a bajas temperaturas y resistencia al viento. Sus operaciones de apertura y cierre son flexibles y confiables. el La función de contacto de autolimpieza previene eficazmente fallas de contacto causadas por la acumulación de polvo y nieve, y el El diseño libre de mantenimiento reduce la carga de trabajo de mantenimiento diario de la subestación. El propietario del proyecto altamente reconoce el desempeño y el servicio postventa de los productos Usune y ha firmado una cooperación a largo plazo acuerdo con Usune, designándolo como fabricante designado para posteriores proyectos de renovación de subestaciones.
R1: Primero, inspeccione visualmente si la biela está deformada, si la junta está suelta y si la la abrazadera está suelta o resbala. Es necesario reemplazar una biela deformada; Las juntas y abrazaderas sueltas deben ser apretar con una llave dinamométrica según el par especificado en el manual (consulte la Tabla 5). si el manual El par de operación aumenta significativamente, puede deberse a que el lubricante se ha secado en las piezas giratorias o al óxido en las piezas giratorias. pasador del eje. Limpie y lubrique las piezas giratorias para garantizar un funcionamiento suave.
R2: El producto está diseñado para no necesitar mantenimiento, pero se recomienda una inspección y un mantenimiento regulares para garantizar funcionamiento estable a largo plazo: se debe realizar una simple inspección in situ cada 2 años; cuando esté fuera de servicio, el mantenimiento debe realizarse cada 5 años o cada 2000 operaciones; Se debe realizar una revisión importante cada 10 años o cada 5000 operaciones. Los puntos clave de mantenimiento incluyen: comprobar la integridad de las piezas mecánicas y aisladores, midiendo la resistencia del circuito conductor principal, verificando el apriete de los pernos y probando el Estado de funcionamiento de interruptores auxiliares y componentes eléctricos de enclavamiento.
1. Integridad del suministro del producto: Cada interruptor de desconexión e interruptor de puesta a tierra de la serie Usune GW4 enviado viene con accesorios de instalación y el mecanismo de funcionamiento solicitados por el usuario, junto con un certificado de producto, manual de instalación y funcionamiento y lista de accesorios para garantizar una instalación y un uso sin problemas.
2. Instrucciones para realizar el pedido Al realizar el pedido, especifique: modelo del producto, nombre, corriente nominal, voltaje nominal, si es el interruptor de puesta a tierra está configurado (puesta a tierra simple/puesta a tierra doble); tipo, modelo y nombre del operador mecanismo; fuente de alimentación y tensión nominal de la cerradura electromagnética (si corresponde); modelo y voltaje de control del mecanismo de funcionamiento eléctrico (si lo hubiera). Si se requieren documentos técnicos especiales o accesorios de instalación, por favor especifique al realizar el pedido.
1. Base táctil con los dedos
2. Toque con el dedo
3. Placa de bloqueo magnético
4. Perno
5. Contacto
Figura 2 Diagrama esquemático de puntos de contacto eléctricos dominantes
1. Cabezal de contacto estático de cuchilla rectificada
2. Dedo de contacto
3. Placa de posicionamiento
4. Tubo de cuchillo molido
Figura 3 Diagrama esquemático de la posición del tubo de puesta a tierra y la placa de posicionamiento
Figura 4 Diagrama de elevación
