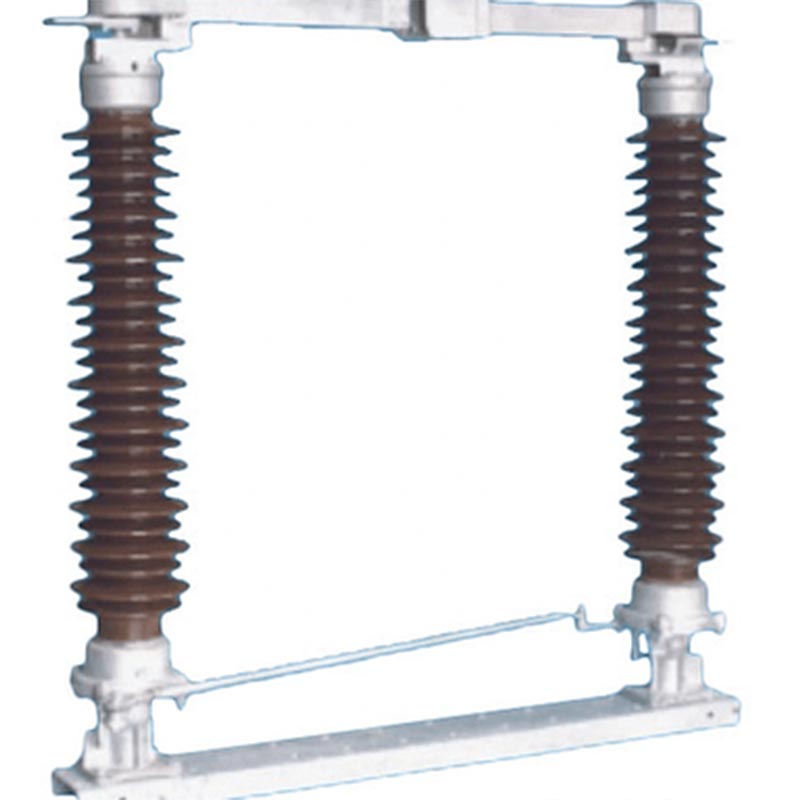

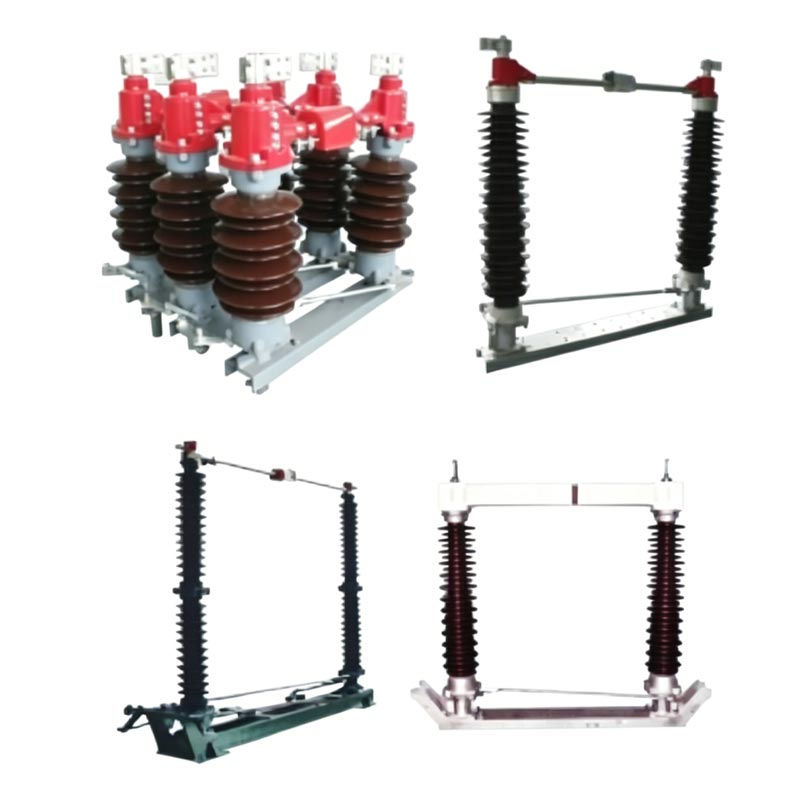

El Interruptor de Aislamiento Manual Motorizado para Exteriores es un producto principal de Usune, diseñado específicamente para CA exterior. Circuitos con una frecuencia nominal de 50 Hz y una tensión nominal de 35 kV ~ 170 kV. Es un equipo clave para Garantiza el funcionamiento seguro y estable de los sistemas de energía y también puede servir como unidad básica para esta serie de productos derivados. Los productos se fabrican en estricta conformidad con IEC 62271-102 "CA de alto voltaje seccionadores y seccionadores de puesta a tierra" y IEC 60694 "Condiciones técnicas generales para aparamenta de alta tensión y equipos de control", asegurando experiencia profesional y confiabilidad del producto.
Con una estructura de conmutación giratoria horizontal, este interruptor cuenta con altos niveles de aislamiento, fuerte contaminación Resistencia, rendimiento mecánico estable e instalación y mantenimiento convenientes. Es compatible tanto manual como Funcionamiento eléctrico y se puede configurar con un interruptor de puesta a tierra según sea necesario. Es adaptable a las duras condiciones exteriores. ambientes como altitudes elevadas, bajas temperaturas y alta contaminación. Como proveedor confiable, Usune estrictamente se adhiere a los estándares internacionales y controla rigurosamente la calidad del producto para brindar a los clientes alta calidad, interruptores de desconexión seguros y duraderos.
El interruptor de aislamiento motorizado manual para exteriores se usa ampliamente en sistemas de transmisión y distribución de energía en exteriores. en redes eléctricas, empresas industriales y mineras, construcción urbana y generación de nuevas energías. es adecuado para aplicaciones que requieren aislamiento de energía frecuente y mantenimiento de seguridad, y es particularmente adecuado Para entornos exteriores hostiles, garantizando eficazmente la continuidad y seguridad del suministro de energía.
El producto cuenta con un excelente rendimiento técnico y cubre una variedad de especificaciones. Sus parámetros básicos son
de la siguiente manera:
- Tensión nominal: 35kV~170kV
- Corriente nominal: 630A~2500A
- Corriente nominal de resistencia de corta duración: 20 kA/s~50 kA/s
- Corriente nominal máxima soportada: 50kA~125kA
- Resistencia del circuito principal: ≤125μΩ (varía según el modelo)
- Tensión soportada de frecuencia eléctrica en un minuto: 80 kV ~ 200 kV
- Tensión de resistencia al impulso del rayo: 115 kV ~ 860 kV (varía según el modelo y el interruptor de puesta a tierra)
- Mecanismo de funcionamiento: Manual (series CS11, CS17D, CS14G) o Eléctrico (tipo CJ2)

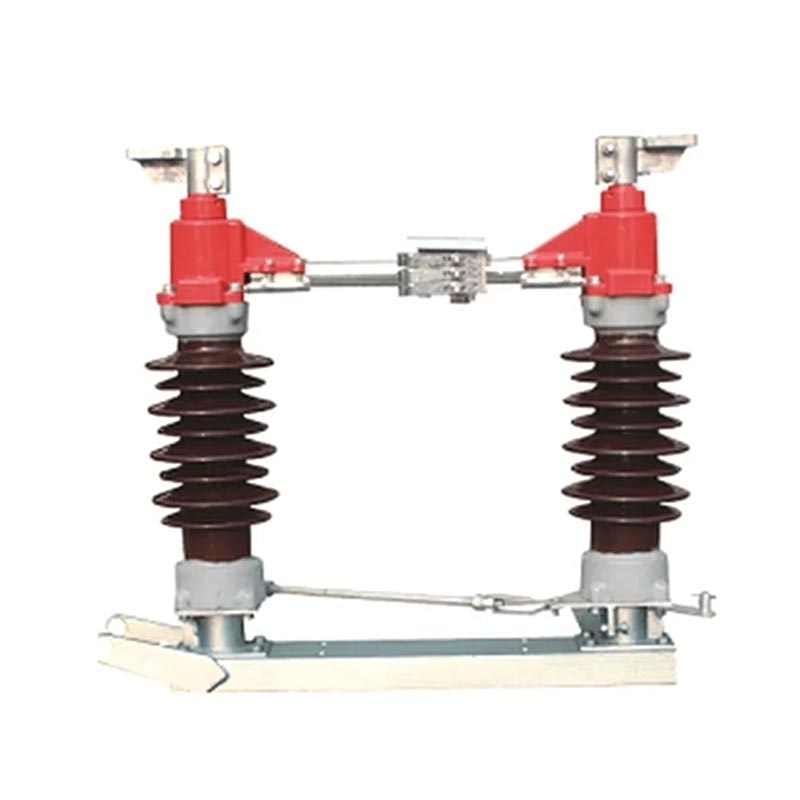

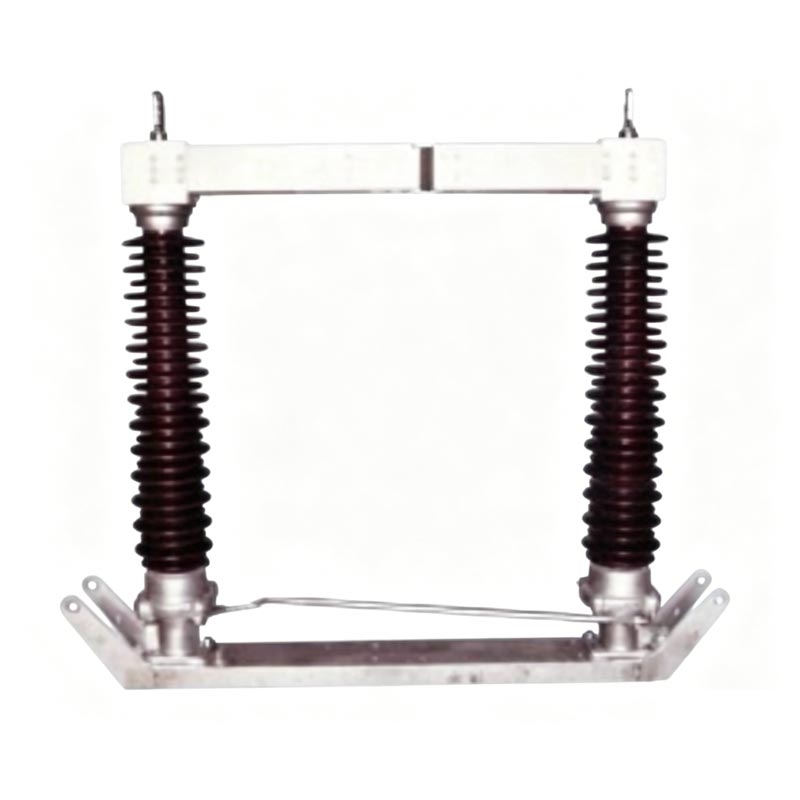

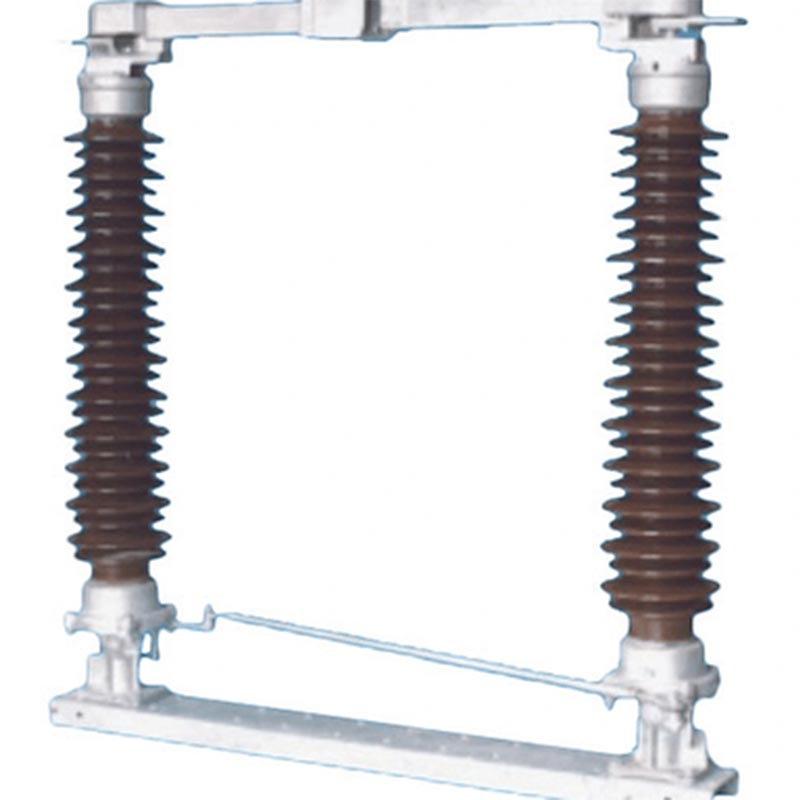

El interruptor de aislamiento manual para exteriores motorizado emplea una estructura de apretón de manos de doble poste. Cada fase consta de una base, aisladores de poste, terminales de salida y contactos. Los dos aisladores de poste están montados paralelos entre sí en asientos de rodamiento en ambos extremos de la base y perpendiculares a la base. La parte conductora principal gira aproximadamente 90° con los postes aisladores. El contacto medio presenta una estructura giratoria autolimpiante, que elimina el polvo y suciedad del contacto durante la apertura y el cierre, asegurando un contacto confiable. Las piezas giratorias adoptan un sellado, Diseño sin mantenimiento y los componentes de la transmisión utilizan pasadores de acero inoxidable y molibdeno. Casquillos de nailon que contienen disulfuro, que son resistentes a la corrosión y no se oxidan.
Los dedos de contacto utilizan un nuevo tipo de material de alta resistencia, alta conductividad y alta elasticidad. Ellos dependen de su propia elasticidad para sujetar los contactos, evitando fallas de contacto causadas por la corrosión del resorte y el recocido térmico. Esta estructura de componente conductor ha obtenido una patente de modelo de utilidad nacional.
Adaptable a altitudes ≤2000 m, temperaturas ambiente de -40 ℃ a +40 ℃, velocidades del viento ≤34 m/s e intensidad sísmica ≤8 grados. La distancia de fuga cumple con los requisitos de Clase III o IV de GB/T5582. Fuerte resistencia a la contaminación y formación de hielo (espesor del hielo ≤10 mm).
Admite operación manual y eléctrica, seleccionable según sea necesario. El mecanismo manual es fácil de operar, mientras El mecanismo eléctrico (tipo CJ2) es accionado por un motor de CA a través de un engranaje reductor, ofreciendo alta eficiencia y rendimiento que ahorra trabajo.
Cuando está equipado con un interruptor de puesta a tierra, el circuito conductor principal y el interruptor de puesta a tierra están conectados de manera confiable. enclavado, asegurando que el interruptor de puesta a tierra no pueda cerrarse cuando el circuito principal está cerrado, y viceversa, evitando el funcionamiento accidental.
Las bielas verticales y de fase a fase adoptan una estructura de sujeción, eliminando la necesidad de pasadores y soldadura, lo que resulta en una alta eficiencia de instalación. Las piezas giratorias no requieren mantenimiento, lo que simplifica la rutina. inspecciones y mantenimiento, reduciendo los costos operativos a largo plazo.

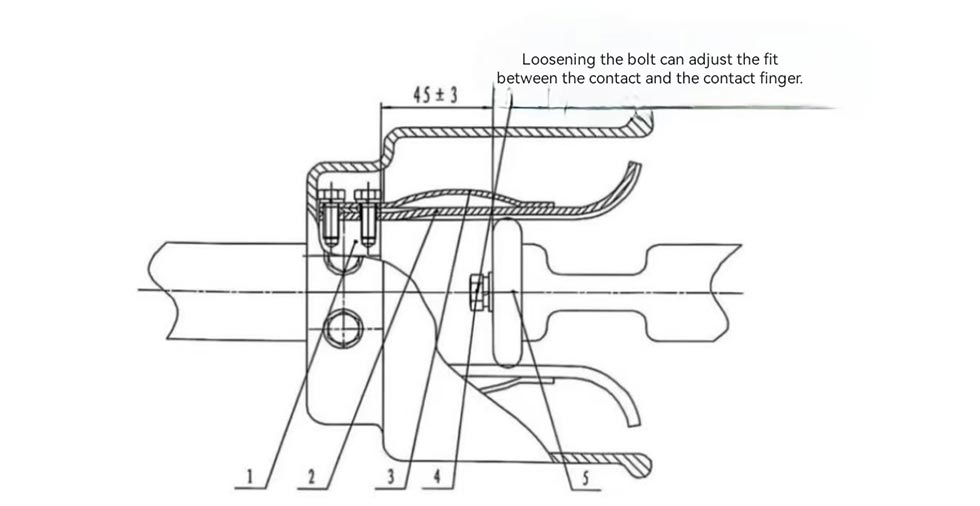

1. Base táctil con los dedos
2. Toque con el dedo
3. Placa de bloqueo magnético
4. Perno
5. Contacto
Figura 2 Diagrama esquemático de puntos de contacto eléctricos dominantes

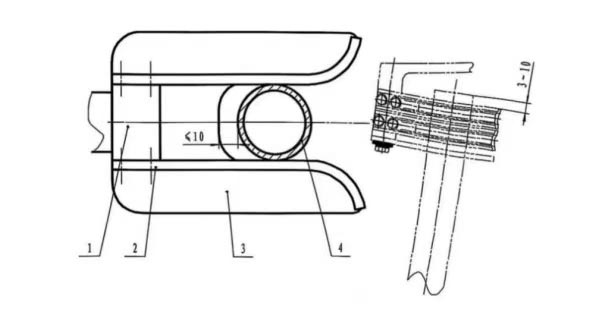

1. Cabezal de contacto estático de cuchilla rectificada
2. Dedo de contacto
3. Placa de posicionamiento
4. Tubo de cuchillo molido
Figura 3 Diagrama esquemático de la posición del tubo de puesta a tierra y la placa de posicionamiento

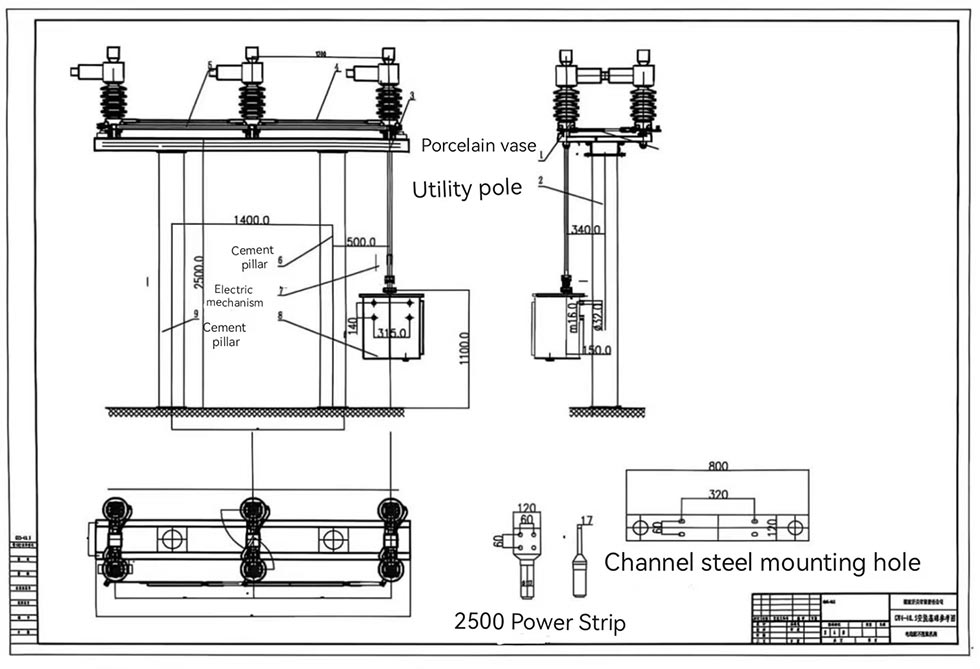

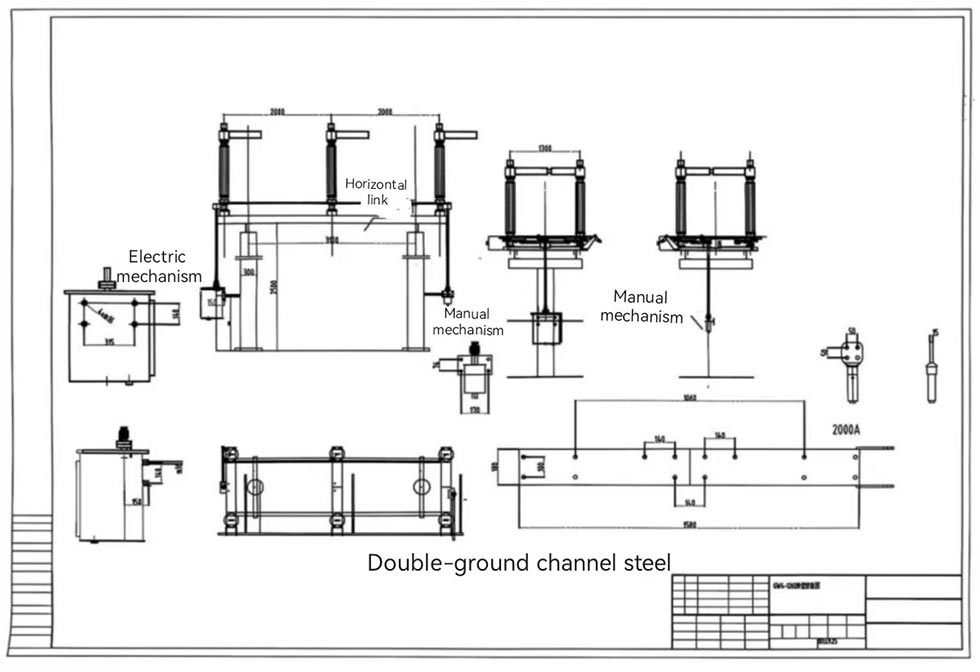

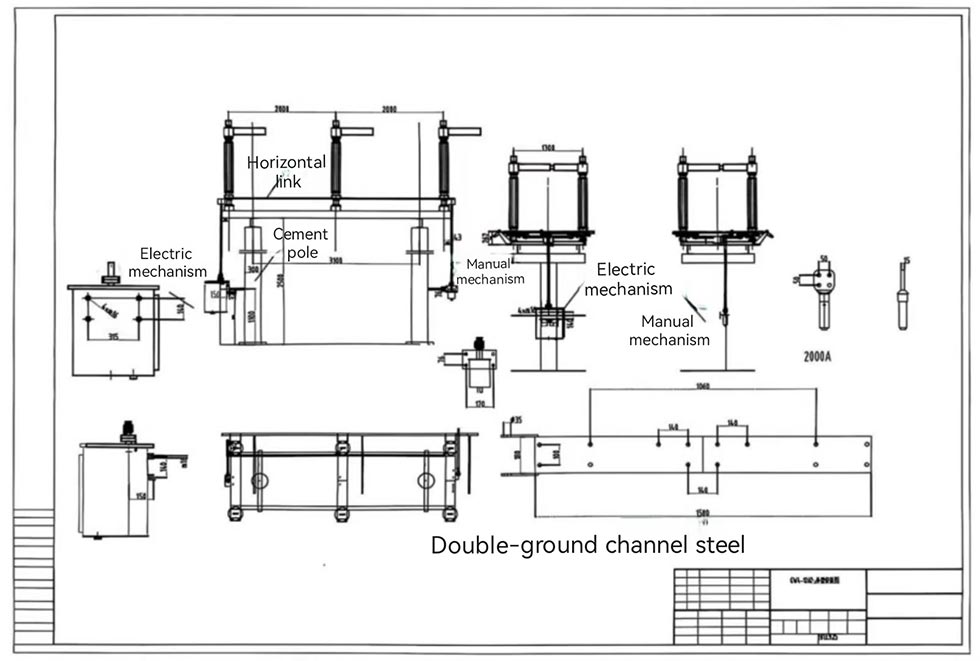

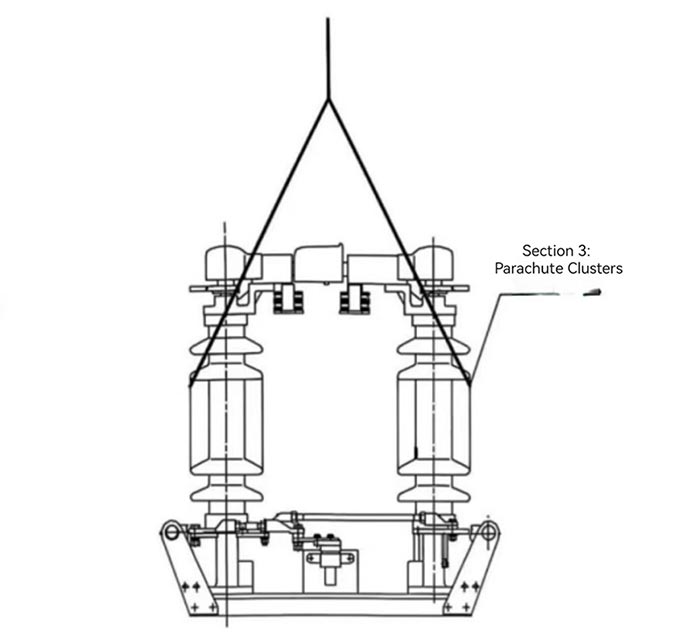

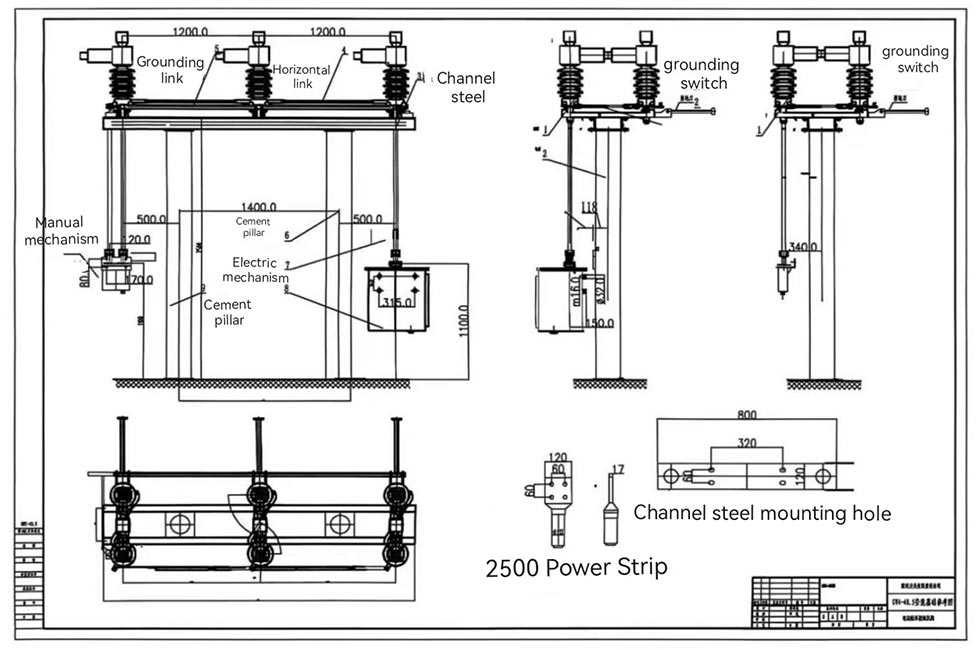

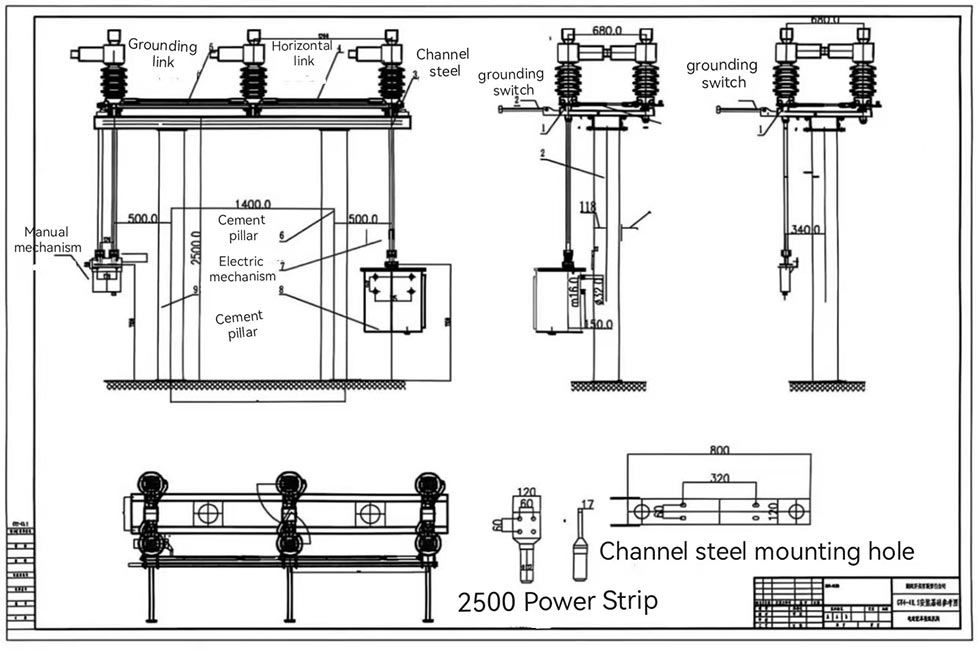

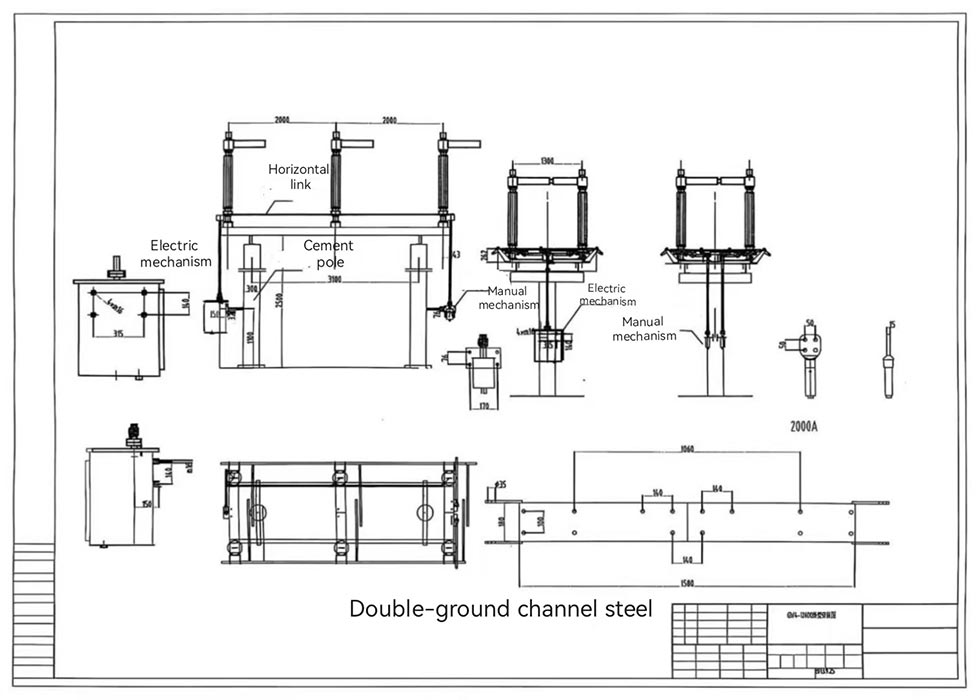

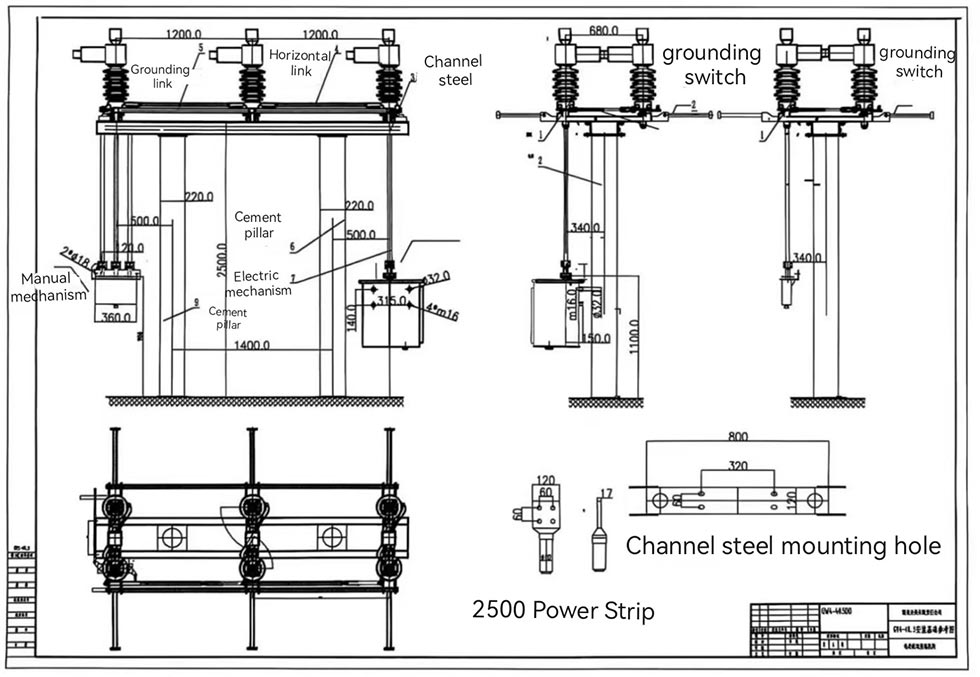

Figura 4 Diagrama de elevación

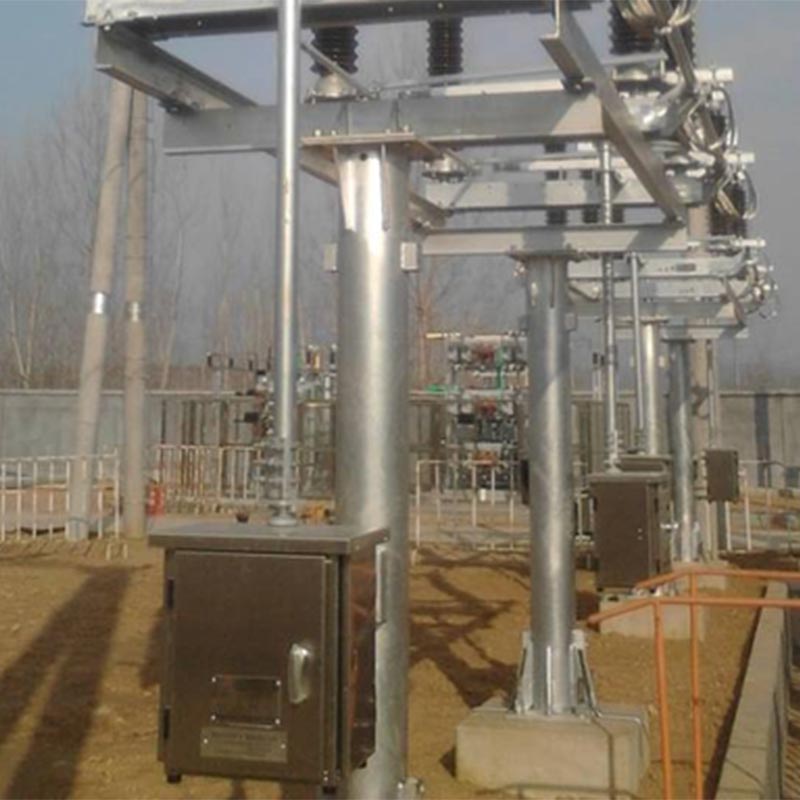

Estudio de caso: Proyecto de red eléctrica a gran altitud en el oeste de China
Una empresa de redes eléctricas del oeste de China está llevando a cabo un proyecto de mejora de una línea de transmisión de 110 kV. Ubicado en un altitud de 1800 m, el proyecto experimenta una temperatura anual promedio de -15 ℃ a 25 ℃, fuertes vientos frecuentes y fuertes nevadas en invierno. El proyecto seleccionó los seccionadores Usune GW4(A)-126(D)(W)/1250 (equipados con CJ2 mecanismos de operación eléctricos e interruptores de puesta a tierra). Durante los últimos tres años, el producto ha demostrado Excelente adaptabilidad ambiental, sin daños al aislador ni sobrecalentamiento de los contactos. Apertura y cierre Las operaciones son fluidas y aún puede funcionar normalmente incluso con una acumulación de hielo de 8 mm en invierno, lo que garantiza funcionamiento estable de la red eléctrica. Como fabricante, Usune proporcionó orientación sobre la instalación in situ y mantenimiento regular. servicios de mantenimiento del proyecto, ganándose grandes elogios por parte del cliente.
R1: La razón principal del aumento del par de operación manual es que el aceite lubricante en las partes giratorias del El sistema de transmisión se ha secado, se ha ensuciado o los pasadores del eje están oxidados, lo que aumenta la transmisión. resistencia. Solución: Primero, detenga la operación. Después de confirmar que el interruptor de aislamiento está en la posición abierta y el La línea de alto voltaje está conectada a tierra, desmonte las piezas giratorias, limpie la suciedad y el óxido acumulados y aplique un cantidad adecuada de lubricante. Si el problema persiste contacta con el equipo de servicio postventa de Usune para reparación profesional. La fábrica de Usune cuenta con personal de reparación profesional y repuestos para brindar soporte oportuno.
A2: Puede usarse en áreas con corrosión química de leve a moderada. Precauciones clave: 1. Informe al proveedor del nivel de corrosión del medio ambiente al realizar el pedido. Usune personalizará el tratamiento anticorrosión (como el baño en caliente). galvanizado de componentes de acero reforzado y selección de aisladores especiales anticorrosión); 2. Limpiar regularmente la superficie de aisladores y piezas conductoras para eliminar sustancias corrosivas; 3. Acortar la inspección de rutina ciclo, concentrándose en verificar la superficie de contacto y el estado del aislador, y reemplace las piezas dañadas rápidamente. Para Zonas con corrosión química severa, consultar con el departamento técnico de Usune para soluciones personalizadas.
Cada Interruptor de Aislamiento Exterior Manual Motorizado Usune viene equipado con accesorios completos de instalación y el mecanismo de operación solicitado por el cliente, junto con un certificado de producto, manual de instalación y operación, y lista de accesorios. Como proveedor arraigado en China, Usune cuenta con un completo sistema de producción y posventa: La fábrica tiene un estricto proceso de inspección de calidad para garantizar que cada producto esté calificado antes de salir del fábrica; El equipo de servicio posventa proporciona orientación sobre instalación, depuración, mantenimiento y otros servicios in situ. servicios, respondiendo a las necesidades del cliente las 24 horas del día, y se compromete a proporcionar productos y servicios de alta calidad. Servicio atento a los clientes nacionales y extranjeros, construyendo relaciones de cooperación estables y a largo plazo.
