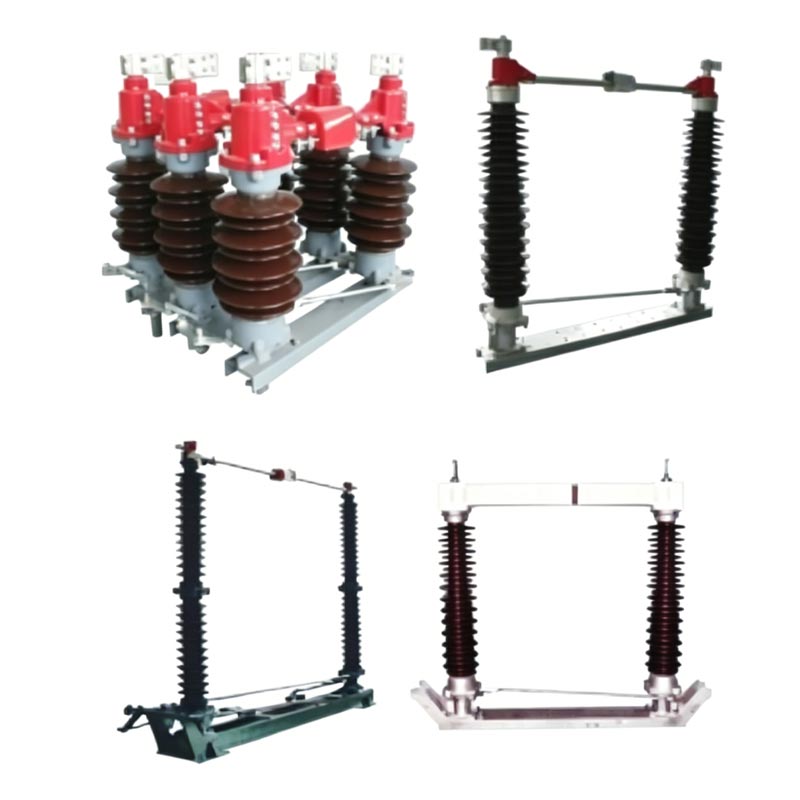

El interruptor seccionador de 110 kV 1250 A 2000 A es un aparato eléctrico trifásico de alto voltaje para exteriores de CA 50 Hz con un tensión nominal de 126 kV (nivel de 110 kV) y una corriente nominal de 1250 A/2000 A. Se utiliza principalmente para abrir y cerrar. operaciones en condiciones sin carga, aislando de manera confiable el equipo de mantenimiento de las líneas vivas y formando una clara rotura visible.

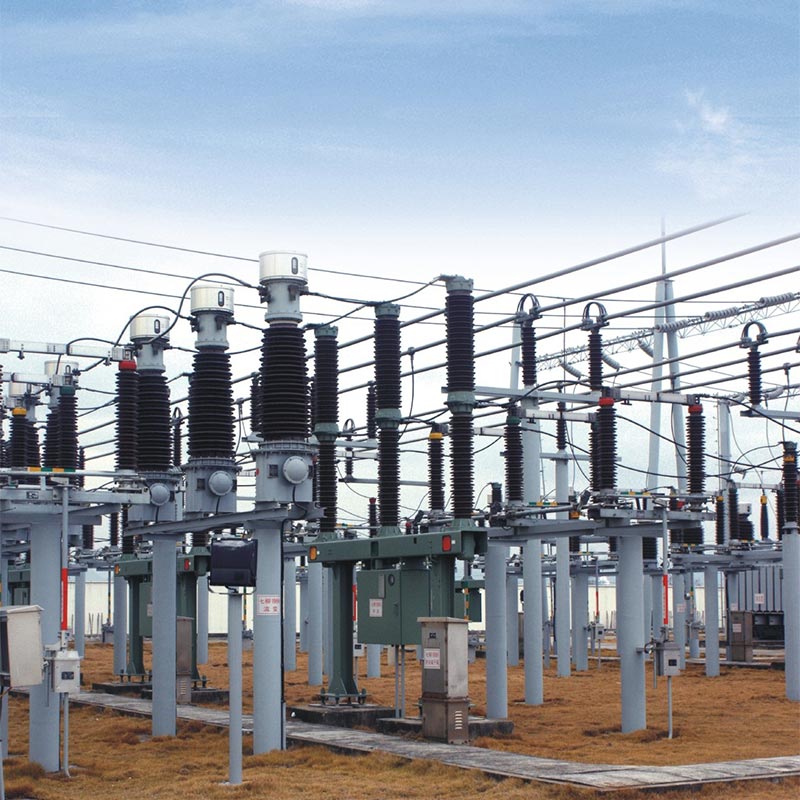

Usune, como fábrica profesional especializada en I+D y fabricación de aparamenta de alta tensión, ofrece productos para subestaciones principales de transmisión de 110kV, cumpliendo con los requisitos para la operación segura de la red eléctrica.

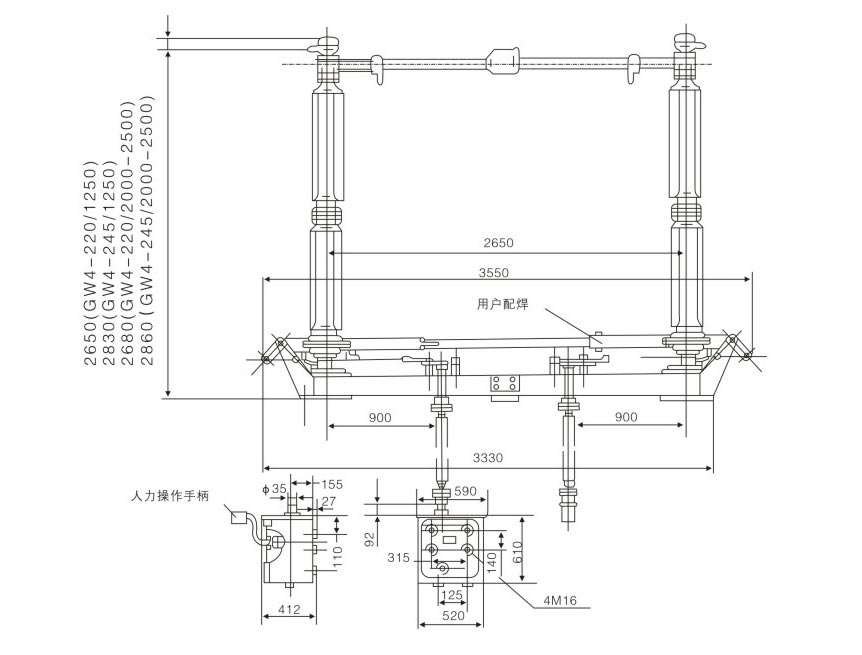

Cada fase tiene dos columnas aisladas que giran sincrónicamente 90° horizontalmente para lograr apertura y cierre; el La base está hecha de acero galvanizado en caliente con cojinetes sellados, lo que la hace resistente a la corrosión y duradera.
Los contactos principales de tipo dividido del interruptor seccionador de 110 kV 1250 A 2000 A están hechos de cobre plateado, lo que resulta en baja resistencia de contacto, alta capacidad de carga de corriente y sobrecalentamiento mínimo durante el funcionamiento a largo plazo.
Los modelos con interruptores de puesta a tierra están equipados con enclavamientos mecánicos confiables, siguiendo estrictamente la secuencia de "interruptor principal abierto → interruptor de puesta a tierra cerrado; interruptor de puesta a tierra abierto → interruptor principal cerrado", evitando eficazmente mal funcionamiento.

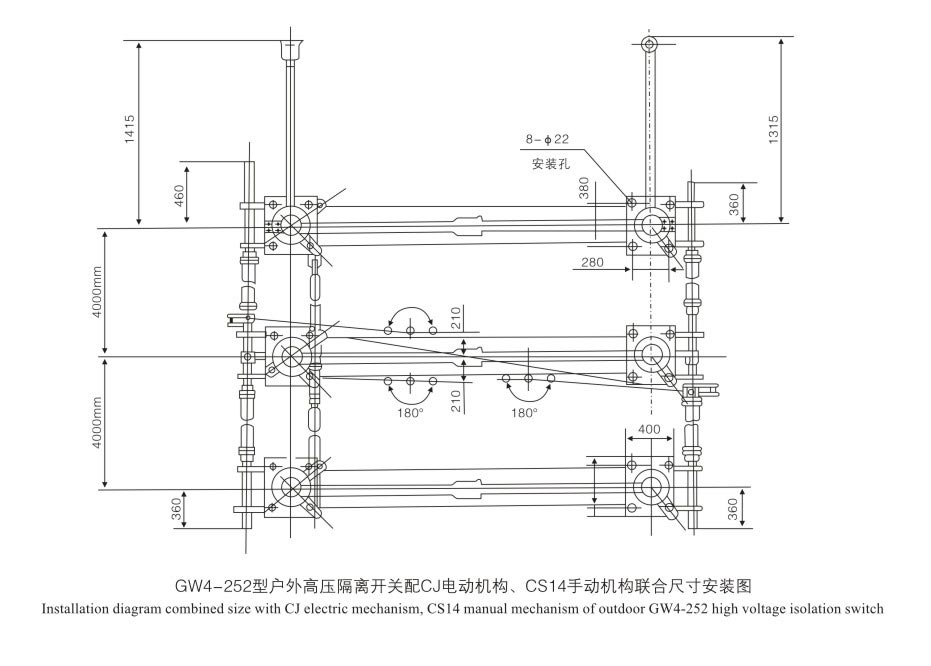

Puede configurarse con mecanismos manuales CS14G o CS17G, o eléctricos CJ6B o CJ11, soportando local y control remoto.
| Parámetro | GW4-126 (1250A) | GW4-126 (2000A) |
| Tensión nominal | 126 kV (clase 110 kV) | 126 kV (clase 110 kV) |
| Corriente nominal | 1250A | 2000A |
| Frecuencia | 50Hz | 50Hz |
| Temperatura de funcionamiento | -40°C ~ +40°C | -40°C ~ +40°C |
| Altitud | ≤ 2000m | ≤ 2000m |
| Estándares | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Nivel de aislamiento | Grado IV (opcional anticontaminación) | Grado IV (opcional anticontaminación) |
| Corriente de resistencia de corto plazo | 31,5kA/4s | 31,5kA/4s |
| Corriente máxima soportada | 80kA | 80kA |
- Fabricado con equipos de producción avanzados y métodos de prueba rigurosos para garantizar la consistencia del producto y
estabilidad.
- Los materiales estándar de alta calidad y la artesanía exquisita sientan una base sólida para la calidad del producto.
- Un sistema integral de gestión de calidad cubre todo el proceso de producción desde el almacenamiento de la materia prima hasta
entrega del producto terminado.
- Los modelos estándar pueden funcionar de manera estable en un rango de temperatura de -40 ℃ a +40 ℃, adecuado para la mayoría de las regiones.
- El tipo resistente a la contaminación (GW4-126W) presenta un aislamiento mejorado, lo que lo hace ideal para áreas muy contaminadas
como regiones costeras, áreas industriales o áreas con mucho polvo, niebla salina o corrosión química.
- Puede soportar condiciones climáticas severas como fuertes vientos, fuertes lluvias y ventiscas.
- Un mecanismo de enclavamiento mecánico claro previene eficazmente un mal funcionamiento, garantizando la seguridad del personal y
equipo.
- El Seccionador Seccionador 110kV 1250A 2000A tiene una estructura compacta, requiriendo poco espacio de instalación, lo que lo hace
fácil de instalar, ajustar y mantener.
- Los puntos de interrupción visibles brindan garantía de seguridad intuitiva para las operaciones de mantenimiento.
1. Estudio de caso: Subestación de parque eólico de 110 kV en la zona costera del sureste
2. Antecedentes del proyecto: Un parque eólico de 110 kV ubicado en la zona costera sureste de China, un área con alto contenido de sal. concentraciones de rociado, alta humedad y contaminación severa.
3. Producto aplicado: Interruptor de desconexión anticontaminación Usune GW4-126W 2000A (12 juegos)
4. Resultados de la implementación:
- Funcionó exitosamente durante 5 años sin fallas, adaptándose al duro ambiente costero de niebla salina.
- El aislador compuesto anticontaminación mantuvo un excelente rendimiento de aislamiento, sin descargas de fuga o
descarga repentina de contaminación.
- Los contactos plateados permanecieron brillantes, con una resistencia de contacto estable y no se produjo sobrecalentamiento bajo
Corriente operativa de 1800A a largo plazo.
5. Comentarios del director de proyecto: "El interruptor de desconexión Usune demostró un excelente rendimiento anticontaminación, totalmente Cumplir con los estrictos requisitos medioambientales de los parques eólicos costeros".

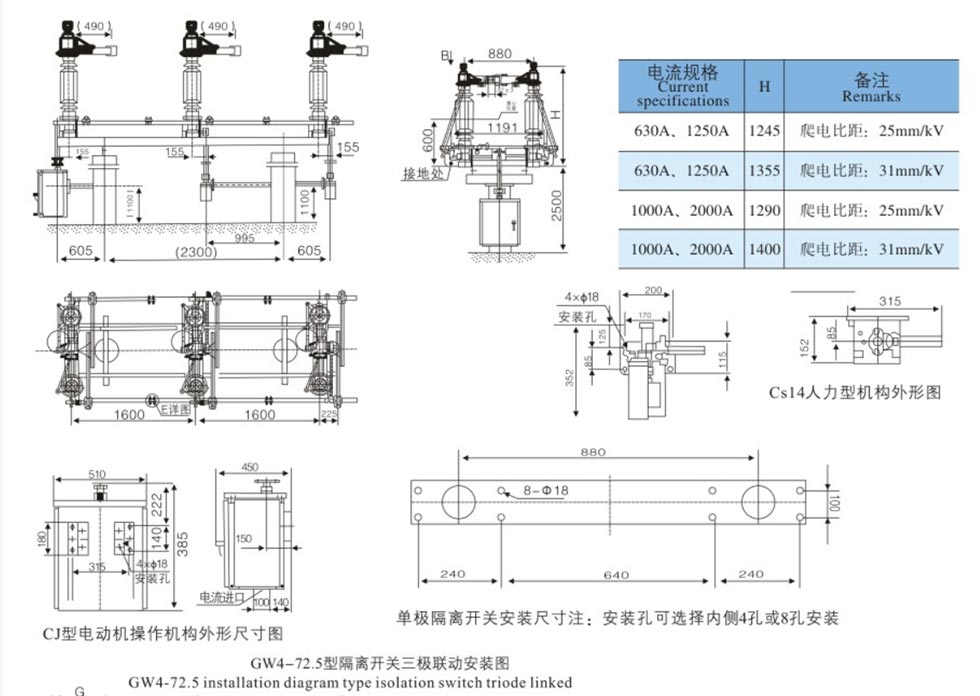

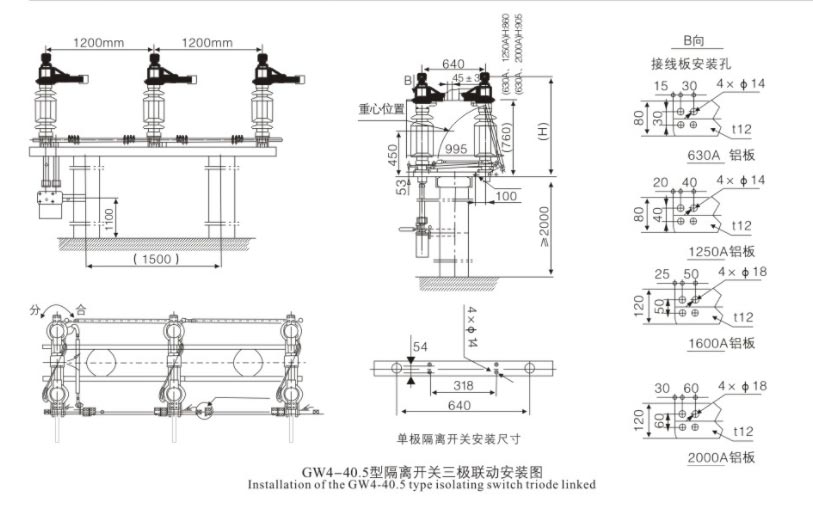

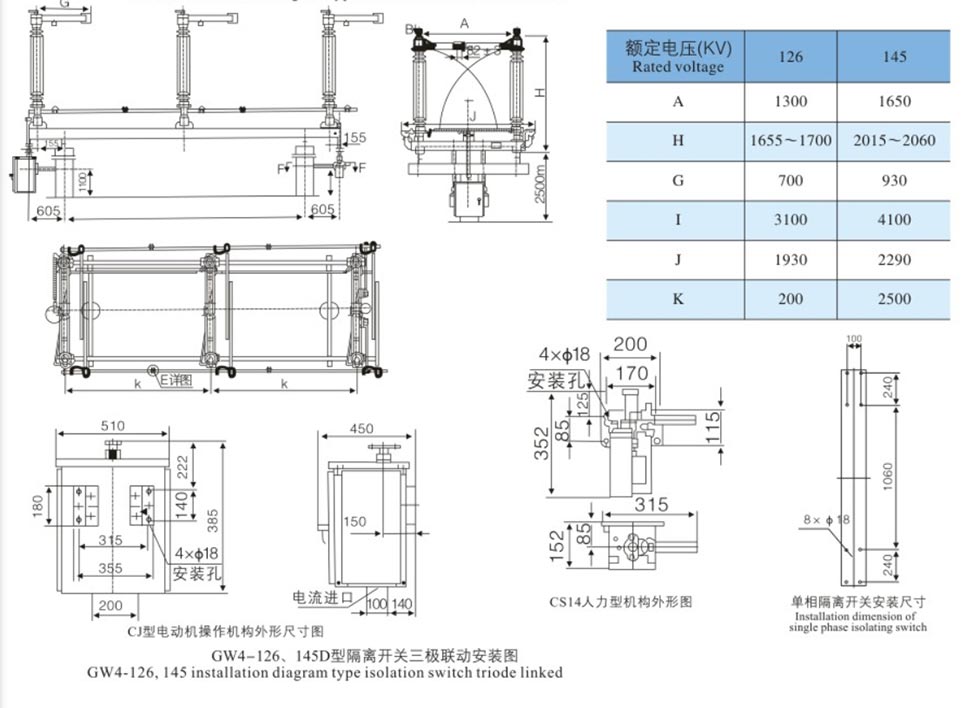

| Artículo | Unidad | Parámetros | |||||
| Tensión nominal | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nivel de aislamiento nominal | Tensión soportada de frecuencia industrial de 1 min (valor efectivo) | en el suelo | kV | 95 | 160 | 230 | 275 |
| Fractura | kV | 118 | 200 | 230+70 | 275+85 | ||
| Corriente nominal soportada al impulso del rayo (pico) | en el suelo | kV | 185 | 350 | 550 | 650 | |
| Fractura | kV | 215 | 410 | 550+110 | 650+120 | ||
| Frecuencia nominal | Hz | 50/60 | |||||
| Corriente nominal | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Corriente nominal soportada de corta duración | ka | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Corriente nominal máxima soportada | ka | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Duración nominal del cortocircuito | Cuchillo/Espada | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Carga nominal del terminal mecánico | horizontales y verticales | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontal | N | 750 | 750 | 750 | 750 | ||
| fuerza vertical | N | 1000 | 1000 | 1000 | 1000 | ||
| Distancia de fuga | milímetros | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Vida mecánica | Veces | 5000 | 5000 | 1000 | 5000 | ||
| Actuador motorizado | Modelo | C.J. | C.J. | C.J. | C.J. | ||
| voltaje del motor | V | AC380, AC220, DC220, DC110 | |||||
| Bucle de control de voltaje | V | AC380, AC220, DC220, DC110 | |||||
| Puntos, hora de cierre | s | 7±1 | |||||
| Actuador humano | Modelo | CS14 CS17 | |||||
| Tensión de bloqueo electromagnético | V | AC220, DC220, DC110 | |||||
• Aisladores: Sin grietas, daños o suciedad.
• Contactos: Superficie plateada limpia e intacta.
• Sujetadores: Todos los pernos apretados.
• Mecanismo: Rotación suave; Lubricar las piezas móviles.
• Verticalidad del aislador: Ajuste con cuñas (máximo 3 mm por ubicación).
• Sincronización trifásica: Ajuste el brazo de manivela y las varillas de articulación.
• Presión de contacto: Asegúrese de que la inserción y la presión sean adecuadas.
• Operar sólo SIN CARGA; confirme que el disyuntor esté abierto.
• Operación manual: Utilice la palanca de operación; Evite la fuerza excesiva.
• Operación motorizada: Utilice control local/remoto; posición del monitor.
• Interbloqueo: No fuerce la operación si está interbloqueado.
• Revisión periódica: cada 1 o 2 años.
• Limpiar aisladores y contactos; aplicar vaselina industrial.
• Lubricar cojinetes y piezas de transmisión.
• Compruebe si hay pernos flojos, contactos desgastados y daños en el aislador.
• Después de un cortocircuito: Inspeccionar inmediatamente.
• No puede funcionar: verifique el enclavamiento, el varillaje atascado o la falla del motor.
• Fases asíncronas: Ajuste de las varillas de reticulación.
• Contactos sobrecalentados: Limpiar y reapretar; comprobar baño de plata.
R: La principal diferencia es la capacidad de carga de corriente nominal. El 1250A es adecuado para carga media de 110 kV. subestaciones, mientras que el 2000A es adecuado para circuitos de entrada y salida de transformadores principales de alta corriente. el La estructura, la clase de aislamiento y las dimensiones de instalación son básicamente las mismas.
R: Sí. Se encuentran disponibles productos anticontaminación (tipo W), con una distancia de fuga de 31,5 mm/kV. ellos usan Aisladores de porcelana anticontaminación o aisladores compuestos, y son resistentes a la corrosión por niebla salina y polvo.
R: Podemos proporcionar soluciones de selección, planos de instalación, orientación sobre la puesta en servicio in situ y reparación gratuita. servicios durante el período de garantía. Los modelos estándar se entregan rápidamente para cumplir con los requisitos de tiempo de energía. proyectos de red.
