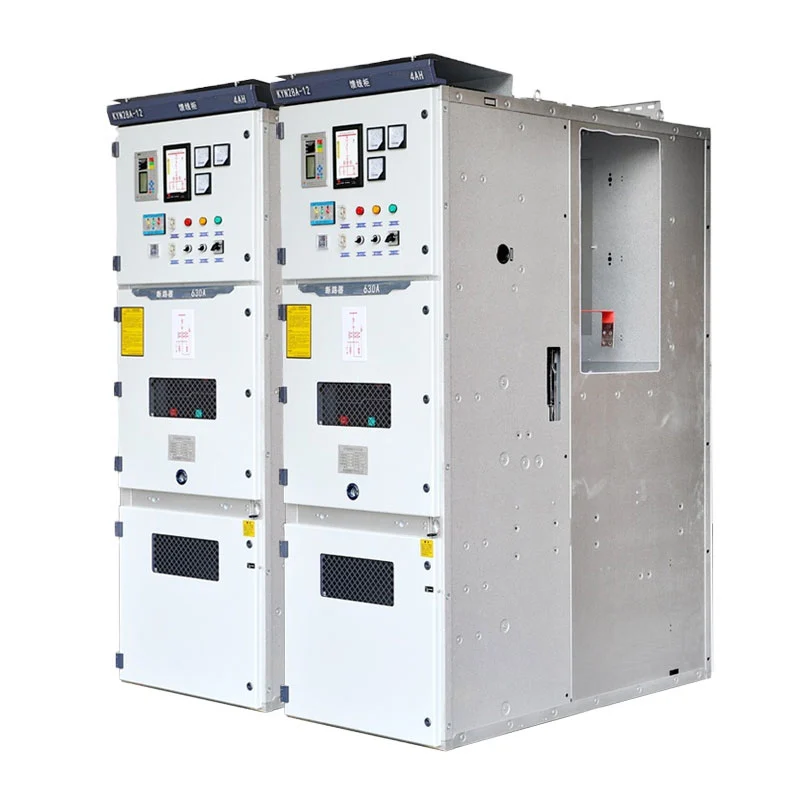

El Panel Vcb de Media Tensión es adecuado para centrales eléctricas, subestaciones, instalaciones industriales, empresas mineras, edificios comerciales y otros proyectos de distribución interior de media tensión. Usune fabrica el equipo de acuerdo con los estándares IEC y GB aplicables y opera bajo la gestión ISO 9001, ISO 14001 e ISO 45001 sistemas, con certificación CE disponible para los requisitos del mercado internacional.

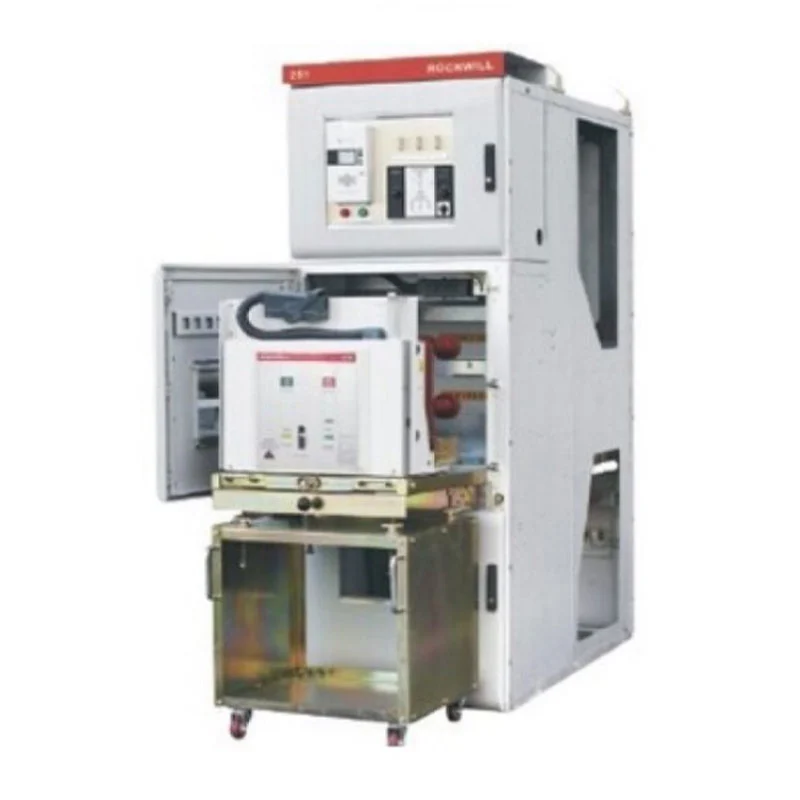

La característica principal de este cuadro es su disposición de interruptor automático en vacío extraíble. En lugar de permanentemente Al fijar el disyuntor dentro del gabinete, el disyuntor se instala en un carro móvil que se puede mover entre las posiciones de servicio, prueba y aislamiento de acuerdo con el procedimiento operativo.
Este diseño proporciona ventajas prácticas durante la inspección, el reemplazo y la resolución de problemas. disyuntor Los carros, carros PT y carros aisladores se pueden configurar según el esquema eléctrico, mientras que el La estructura extraíble permite al personal de mantenimiento acceder al equipo relevante sin desmontar el gabinete completo.
Para subestaciones y sistemas de distribución industrial donde es necesario realizar mantenimiento planificado y reemplazo de equipos. completado de manera eficiente, el diseño extraíble puede simplificar las operaciones de servicio y reducir el tiempo requerido para Intervención del equipo.

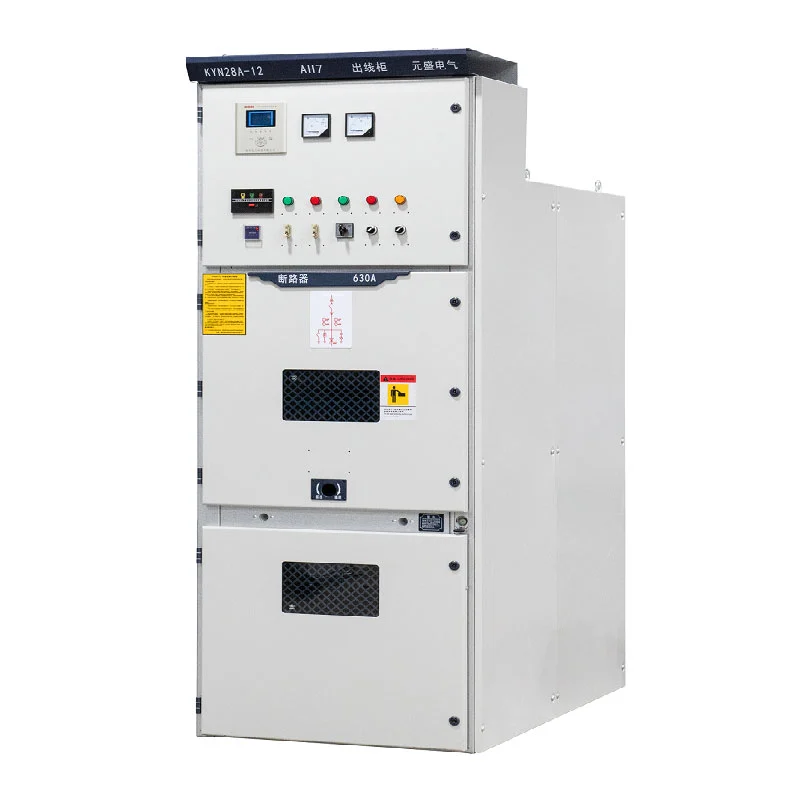

La operación segura es una consideración clave en la compra de aparamenta de media tensión porque las secuencias de conmutación incorrectas puede crear graves riesgos eléctricos. La serie KYN28 incorpora un sistema de enclavamiento mecánico de cinco pruebas. diseñado para restringir los procedimientos operativos incorrectos.
La estructura de enclavamiento evita el mal funcionamiento del disyuntor, evita que el carro sea arrastrado o empujado hacia abajo. carga, evita que el seccionador de tierra se cierre cuando el circuito está energizado, evita que el circuito se cierre energizado mientras el seccionador de tierra está cerrado, y evita que el personal entre accidentalmente en compartimentos activos.
Esta disposición de enclavamiento mecánico proporciona una barrera de seguridad física adicional durante la conmutación y operaciones de mantenimiento, ayudando a los operadores a seguir la secuencia operativa correcta.

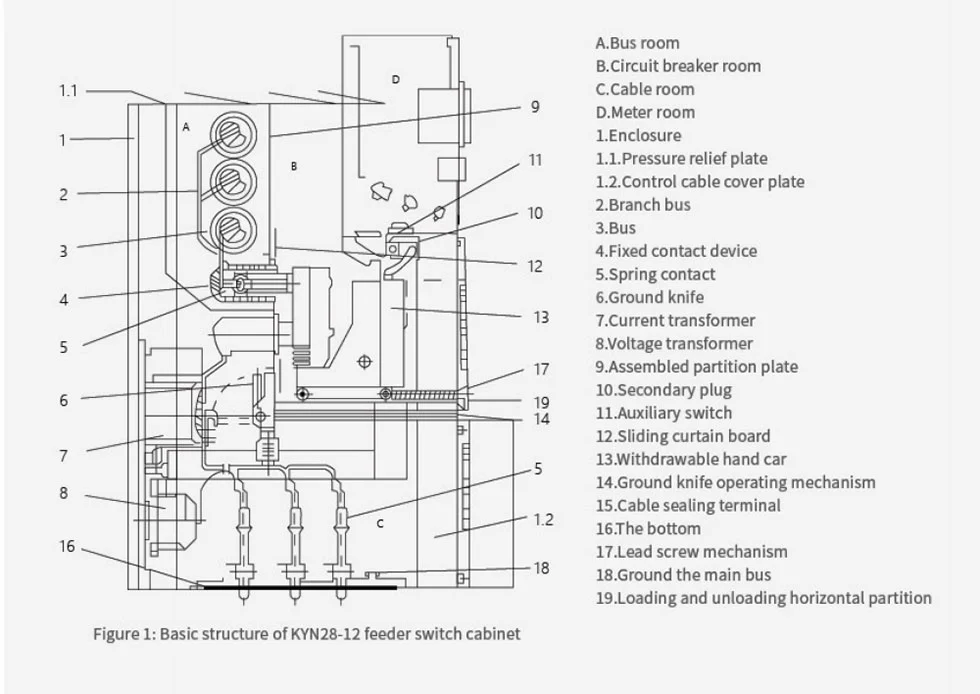

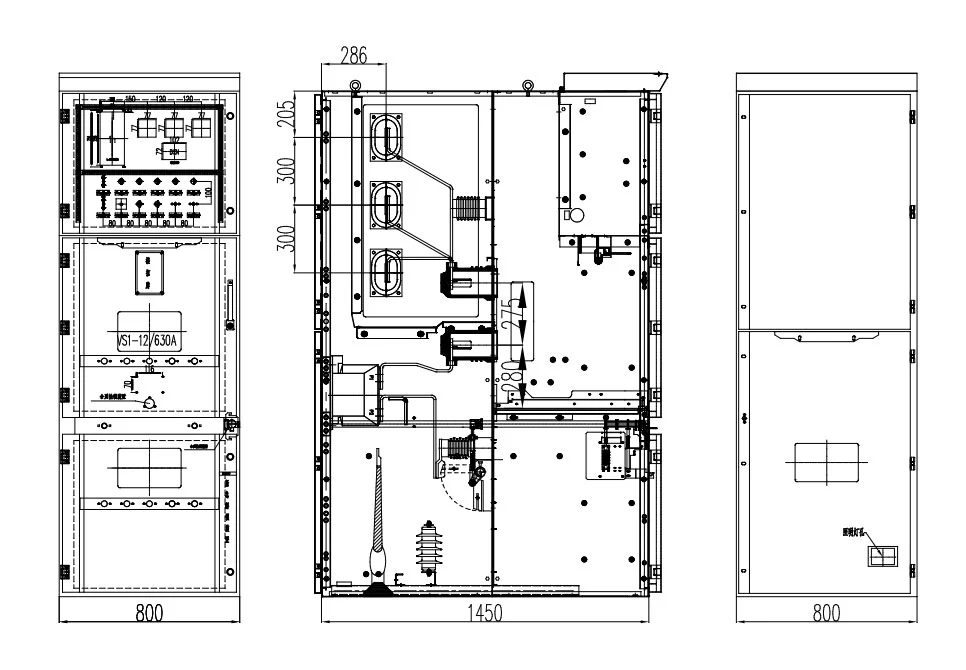

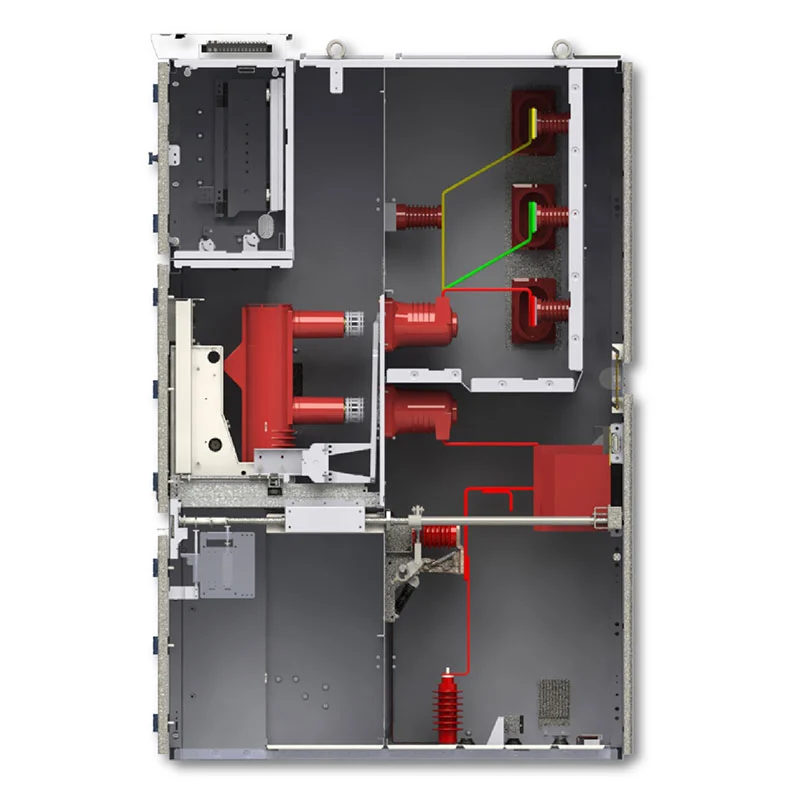

El Panel Vcb de Media Tensión adopta una estructura interna con particiones metálicas que separa la red eléctrica principal. secciones. El compartimiento del interruptor, el compartimiento de la barra colectora, el compartimiento de cables, el compartimiento de instrumentos y control, y La sección de alivio de presión está dispuesta de forma independiente.
Esta construcción compartimentada ayuda a limitar la propagación de una falla interna y separa diferentes componentes eléctricos durante la inspección y el mantenimiento. También facilita el diseño eléctrico interno para que los operadores y el personal de mantenimiento comprendan.
Las aletas de alivio de presión montadas en la parte superior proporcionan una ruta controlada para liberar presión en caso de un problema interno. falla de arco, lo que ayuda a reducir el impacto potencial de la presión de falla en el personal y el equipo circundante.
El gabinete está diseñado para operación y mantenimiento en la parte frontal, lo que puede ser valioso cuando la sala eléctrica tiene acceso trasero limitado. Los operadores pueden realizar procedimientos de conmutación y mantenimiento de rutina desde la parte frontal del equipo de acuerdo con la secuencia operativa aprobada.
La disposición del acceso frontal también ayuda a simplificar la planificación de la sala de equipos y puede reducir el espacio requerido detrás del Gabinete para actividades de mantenimiento de rutina. Se puede configurar un calentador de condensación incorporado para ambientes húmedos. para ayudar a reducir los riesgos relacionados con la condensación dentro del gabinete.
Los diferentes sistemas de distribución de media tensión requieren diferentes funciones del gabinete. El equipo se puede configurar como un gabinete de entrada para recibir energía de la red aguas arriba, un gabinete de salida para suministrar alimentadores o motores, un gabinete de medición de voltaje y PT, un gabinete de medición, un gabinete seccionalizador de bus o un gabinete de aislamiento. gabinete.
Esta flexibilidad de configuración permite a los contratistas EPC, integradores de sistemas eléctricos y usuarios industriales desarrollar alineaciones de aparamenta de acuerdo con el diagrama unifilar del proyecto en lugar de adoptar un gabinete idéntico disposición para cada aplicación.
Las centrales eléctricas requieren equipos confiables de media tensión para recibir, distribuir y controlar la energía eléctrica. dentro de los sistemas auxiliares y de distribución. La disposición VCB extraíble proporciona una solución práctica para protección y conmutación de circuitos, al tiempo que permite a los equipos de mantenimiento retirar o reemplazar el carro del disyuntor cuando requerido.
En subestaciones, la aparamenta se puede configurar para alimentadores de entrada, circuitos de salida, seccionamiento de barras, tensión medición y otras funciones de distribución. La estructura del compartimento y el sistema de enclavamiento de cinco pruebas ayudan respaldar procedimientos seguros de conmutación y mantenimiento.
Las fábricas e instalaciones industriales a menudo operan múltiples motores, transformadores, líneas de producción y equipos auxiliares. sistemas eléctricos. El equipo se puede configurar para diferentes requisitos de protección de alimentadores y motores, proporcionando conmutación y distribución centralizada de media tensión dentro de la planta.
Las instalaciones mineras requieren una distribución eléctrica confiable para motores, bombas, sistemas de ventilación y procesamiento. equipos y cargas auxiliares. La construcción revestida de metal y la disposición del disyuntor extraíble proporcionan una Configuración práctica para sistemas de distribución de media tensión en interiores.
Los grandes edificios comerciales y las instalaciones de gran altura pueden requerir equipos de entrada y distribución de media tensión. dentro de salas eléctricas dedicadas. La operación y el mantenimiento frontales pueden ayudar a simplificar la planificación de la sala de equipos donde el espacio de instalación es limitado.
El Panel Vcb de Media Tensión está disponible para diferentes requisitos de distribución de media tensión. Técnico principal Los parámetros incluyen:
| Artículo | Especificación |
| Tensión nominal | 3,6kV, 7,2kV, 12kV |
| Frecuencia nominal | 50Hz/60Hz |
| Corriente nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corriente de ruptura nominal de cortocircuito | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Corriente nominal de resistencia de corta duración | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grado de protección | Caja externa IP4X, compartimentos internos IP2X |
| Temperatura ambiente | -15°C a +40°C |
| Altitud | ≤1000 m, reducido para altitudes más altas |
| Instalación | Interior |
La tensión nominal real, la corriente, la capacidad de cortocircuito, la disposición del gabinete y otros parámetros técnicos deben confirmarse de acuerdo con el diagrama unifilar del proyecto y las especificaciones del cliente.
El equipo está diseñado para instalación en interiores con un rango de temperatura ambiente de -15°C a +40°C. el diario La humedad relativa promedio no debe exceder el 95%, mientras que el promedio mensual no debe exceder el 90%.
El entorno de instalación debe estar libre de gases explosivos o corrosivos, polvo conductor y vibraciones severas. Para instalaciones fuera de las condiciones de servicio estándar, los requisitos técnicos deberán ser confirmados con Usune. antes de la producción para que se pueda evaluar la configuración adecuada.

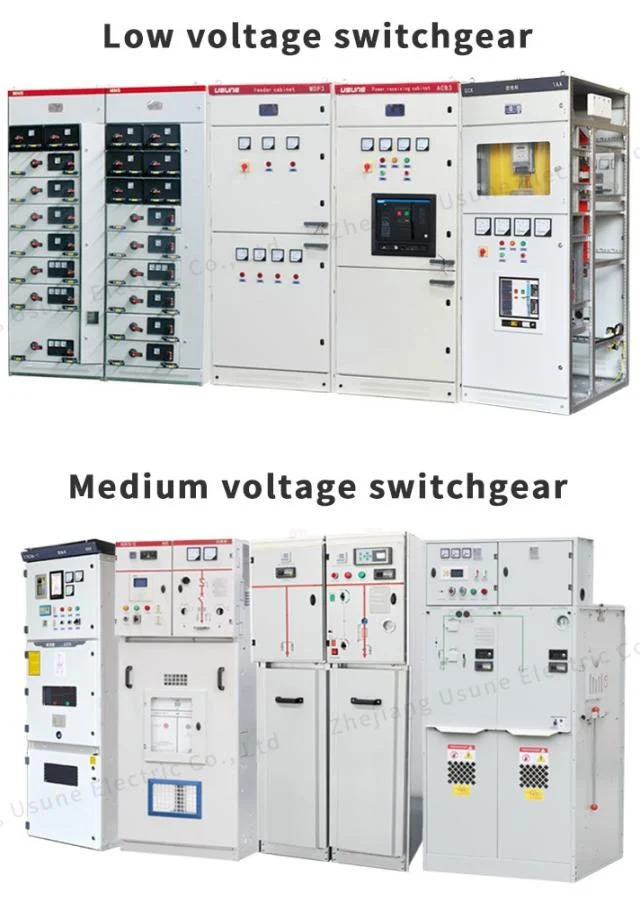

Usune tiene más de 14 años de experiencia en el campo de equipos eléctricos y mantiene un equipo experimentado de I+D. capaz de desarrollar configuraciones de equipos de acuerdo con los requisitos específicos del proyecto.

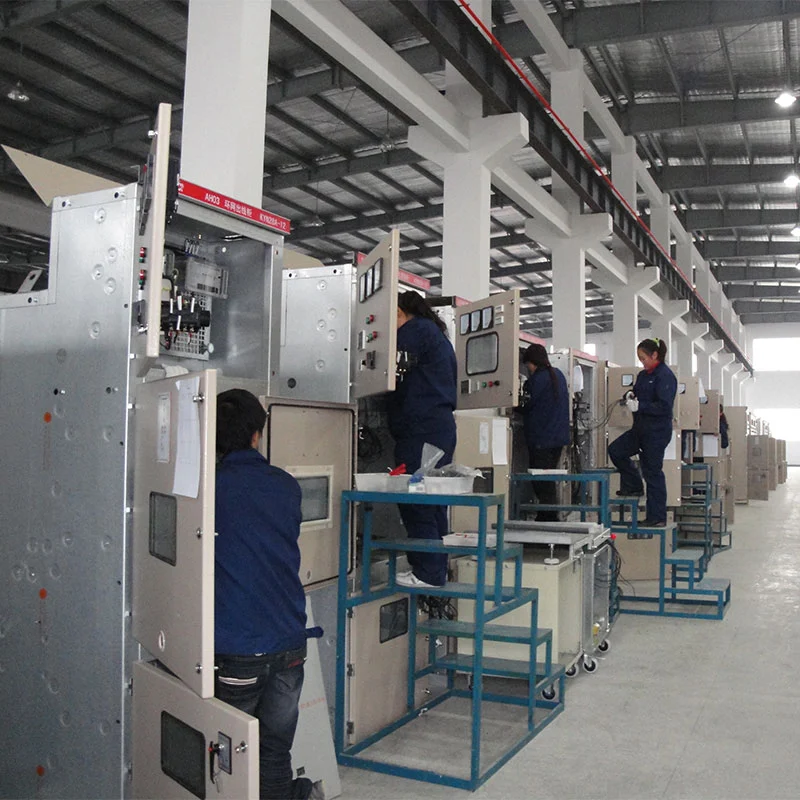

El control de calidad cubre componentes, ensamblaje, rendimiento eléctrico y productos terminados. Las pruebas de rutina son realizado antes de que el equipo salga de la fábrica para verificar el rendimiento del producto y garantizar que el tablero entregado cumple con los requisitos técnicos acordados.
Diferentes proyectos pueden requerir diferentes clasificaciones de corriente, combinaciones de gabinetes, disposiciones de protección y control. funciones. Usune brinda soporte de configuración y comunicación de ingeniería basado en diagramas unifilares del cliente. y especificaciones técnicas.
Para configuraciones estándar, Usune puede proporcionar un período de producción de aproximadamente 15 a 20 días después de la confirmación y Pago, con el tiempo de entrega real dependiendo de la configuración y la cantidad del pedido.
Usune mantiene informes de prueba de productos y documentación técnica relevante para respaldar la inspección del cliente, el proyecto procedimientos de aprobación y calificación de proveedores.
El equipo ha sido referenciado para el Proyecto de Lanzamiento de Cohetes Espaciales Cas, donde se utilizan sistemas eléctricos de media tensión. Se requería equipo de distribución para infraestructura aeroespacial especializada.
Las instalaciones de lanzamiento de cohetes contienen cargas eléctricas críticas y sistemas de soporte que requieren energía confiable. procedimientos de distribución y conmutación controlada. En este tipo de proyecto, la configuración del tablero necesita considerar no solo la capacidad eléctrica sino también la seguridad operativa, el aislamiento de fallas, el acceso para mantenimiento y integración de equipos dentro del sistema general de distribución de energía.
La estructura del disyuntor de vacío extraíble y el sistema de enclavamiento mecánico de cinco pruebas proporcionan una adecuada configuración para operaciones controladas de conmutación y mantenimiento. La estructura del gabinete compartimentada admite la separación entre el interruptor, la barra colectora, el cable y las secciones de control.
La referencia del proyecto demuestra la aplicabilidad de la tecnología de aparamenta de media tensión de Usune a sectores especializados. Infraestructura donde la confiabilidad de la distribución eléctrica y la seguridad operativa son importantes. consideraciones.
El producto se fabrica con referencia a los requisitos IEC y GB aplicables para aparamenta de media tensión y Equipo eléctrico. Usune opera de acuerdo con un Sistema de Gestión de Calidad ISO 9001, Medio Ambiente ISO 14001 Sistema de Gestión de Seguridad y Salud en el Trabajo ISO 45001.
El producto también está disponible con certificación CE para los mercados internacionales aplicables. Informes de prueba y técnicos. La documentación se puede proporcionar según el proyecto y los requisitos del cliente.
La configuración estándar cubre aplicaciones de 3,6 kV, 7,2 kV y 12 kV. Para un proyecto específico, el voltaje nominal y Los parámetros de aislamiento deben confirmarse de acuerdo con los requisitos del sistema eléctrico.
El carro extraíble permite mover el disyuntor en vacío entre las posiciones operativa y aislada. esto hace que la inspección, las pruebas, el reemplazo y el mantenimiento sean más convenientes que un interruptor permanentemente fijo arreglo.
El sistema de cinco pruebas es un enclavamiento de seguridad mecánico diseñado para evitar secuencias de operación incorrectas. ayuda evitar el funcionamiento inadecuado del interruptor, el movimiento del carro bajo carga, el funcionamiento incorrecto del seccionador de tierra, la activación de un circuito puesto a tierra y acceso accidental a compartimentos energizados.
Sí. El cuadro se puede organizar como gabinetes de entrada, salida, PT, medición, seccionalizador de bus o aislamiento. de acuerdo a la configuración eléctrica del proyecto.
Sí. Usune admite requisitos OEM, como logotipos de clientes, nombres de empresas y configuraciones específicas del proyecto. sujeto a confirmación técnica y de producción.
Para configuraciones estándar, el período de producción típico es de alrededor de 15 a 20 días después del pago y la asistencia técnica. confirmación. El plazo de entrega real depende de la configuración del producto, la cantidad y los requisitos del proyecto.
Usune realiza inspecciones de calidad desde los componentes hasta el ensamblaje final y realiza pruebas de rutina antes del envío. Se pueden proporcionar informes de prueba relevantes de acuerdo con los requisitos del cliente y del proyecto.
El período de garantía estándar es de 12 meses a partir de la fecha de envío, sujeto a las condiciones técnicas y de ventas acordadas. condiciones.
Si está buscando un panel Vcb de medio voltaje para una planta de energía, subestación, instalación industrial, proyecto minero, edificio comercial o proyecto de infraestructura especializado, Usune puede proporcionar soporte de configuración basado en su requisitos eléctricos.
Envíe su diagrama unifilar, voltaje nominal, corriente nominal, nivel de cortocircuito, cantidad de gabinete y requisitos requeridos. funciones a Usune para evaluación técnica y cotización.
