Con el desarrollo continuo de los sistemas de energía industriales, las plantas de energía y las instalaciones eléctricas requieren soluciones más seguras y confiables para el aislamiento de energía durante el mantenimiento de los equipos.Seccionadores de alta tensiónDesempeñan un papel esencial para garantizar la seguridad eléctrica al proporcionar un aislamiento confiable y mejorar la eficiencia del mantenimiento.
El seccionador de alto voltaje para interiores serie GN22-6 es un dispositivo eléctrico de alto voltaje de nueva generación desarrollado para sistemas de energía de media tensión. Al integrar tecnología avanzada de transmisión mecánica, estructuras de contacto optimizadas y componentes conductores de alta resistencia, la serie GN22-6 proporciona un rendimiento de aislamiento confiable para grandes plantas de energía y aplicaciones eléctricas industriales.
El seccionador de alto voltaje para interiores GN22-6 se utiliza principalmente en grandes centrales eléctricas y sistemas eléctricos para aislar el suministro de energía durante la inspección y el mantenimiento de equipos. El producto se puede configurar como tres unidades unipolares independientes o como un conjunto tripolar integrado, lo que proporciona opciones de instalación flexibles para diferentes requisitos del sistema de energía.
El interruptor de desconexión y su mecanismo operativo correspondiente cumplen con GB 1985 (Corriente alternaSeccionadores de alta tensióny seccionadores de puesta a tierra), asegurando un rendimiento confiable y compatibilidad con los estándares de equipos eléctricos de alto voltaje.
| Artículo | Requisito técnico |
|---|---|
| Altitud | ≤1000m |
| Temperatura ambiente | -25℃ ~ +40℃ |
| Humedad relativa | ≤90% (a +25℃) |
| Entorno de instalación | Sin gases corrosivos severos, niebla salina, polvo, sustancias explosivas o erosivas. |
| Condición de vibración | Sin vibraciones severas frecuentes |

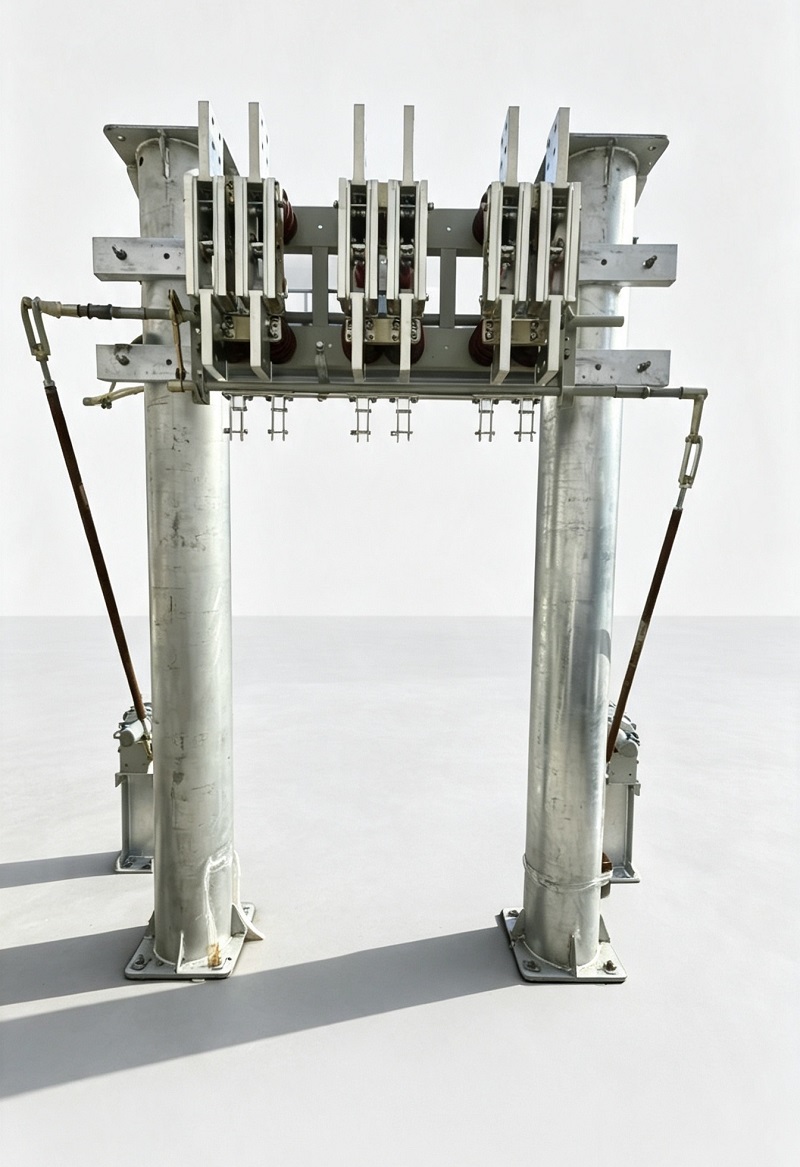

La serie GN22-6 adopta una estructura de cuchilla tripolar. Los componentes conductores de cada poste se fijan en el marco de la base a través de aisladores de poste o aisladores de casquillo, lo que garantiza un soporte mecánico estable y un rendimiento de aislamiento eléctrico.
Las cuchillas del interruptor se fabrican a partir de placas de cobre engrosadas con tecnología de mecanizado de precisión, lo que mejora la calidad de la superficie y la conductividad eléctrica de los componentes conductores. La estructura de contacto optimizada proporciona un rendimiento de conexión confiable y ofrece capacidad de autolimpieza durante la operación, lo que ayuda a reducir la resistencia de contacto y mejorar la estabilidad del servicio.

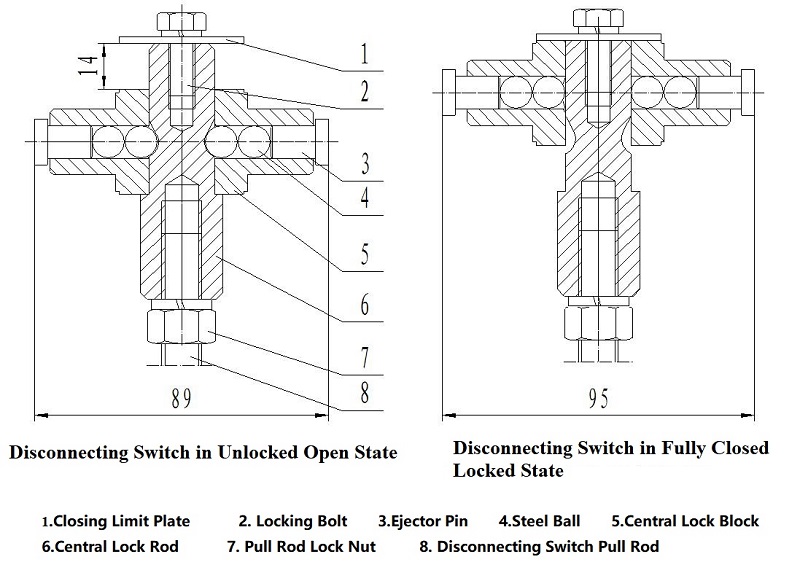

A diferencia de los mecanismos de interruptor de desconexión tradicionales, la serie GN22-6 adopta un mecanismo de cierre y bloqueo de dos pasos especialmente diseñado para resolver el desafío común entre la alta presión de contacto y el par de operación.
Durante la primera rotación de 80° del eje principal, la cuchilla del interruptor se mueve desde la posición completamente abierta a la posición preliminar cerrada.
Durante la siguiente rotación de 10°, el mecanismo del bloque de bloqueo impulsa la varilla de bloqueo central, las bolas de acero y los pasadores expulsores. Las placas de bloqueo magnético amplifican la fuerza a través de una estructura de palanca, aumentando el empuje aproximadamente 5,5 veces y generando una fuerte presión de contacto en la cuchilla del interruptor.
Esta estructura innovadora proporciona:
La serie GN22-6 admite varios requisitos de corriente nominal, lo que la hace adecuada para aplicaciones de aislamiento de mantenimiento y distribución de energía de alta corriente.
| Modelo | Tensión nominal (kV) | Tensión máxima de funcionamiento (kV) | Tensión soportada de frecuencia eléctrica de 1 minuto (kV) | Corriente nominal (A) | Corriente de estabilidad dinámica (kA) | Corriente de estabilidad térmica 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Notas: GN22-10 representa el tipo de montaje plano; C representa el tipo a través de la pared; D representa el tipo de puesta a tierra.
El seccionador GN22-6 admite métodos de instalación horizontal, vertical e inclinada, lo que permite una integración flexible en diferentes sistemas eléctricos.
Los mecanismos operativos compatibles incluyen:
| Corriente nominal | Par de funcionamiento máximo |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Para mantener un rendimiento estable, se deben realizar inspecciones y mantenimiento periódicos después de la puesta en servicio. Los procedimientos de mantenimiento recomendados incluyen:
| Componente | Material recomendado |
|---|---|
| Componentes móviles | Grasa lubricante ZG-1 |
| Protección de superficies de contacto | SYB1607 Petrolato industrial |
A medida que los sistemas eléctricos continúan desarrollándose hacia una mayor capacidad y una mayor confiabilidad, la tecnología avanzada de interruptores de desconexión se ha vuelto cada vez más importante para la seguridad eléctrica y el mantenimiento de equipos.
Con capacidad de alta corriente, estructuras de contacto optimizadas y diseño mecánico confiable, el interruptor de desconexión de alto voltaje para interiores GN22-6 proporciona una solución de aislamiento confiable para plantas de energía, subestaciones y sistemas eléctricos industriales.
Al mejorar la seguridad operativa y la confiabilidad del equipo, la serie GN22-6 respalda la modernización y el desarrollo estable de la infraestructura eléctrica de media tensión.
