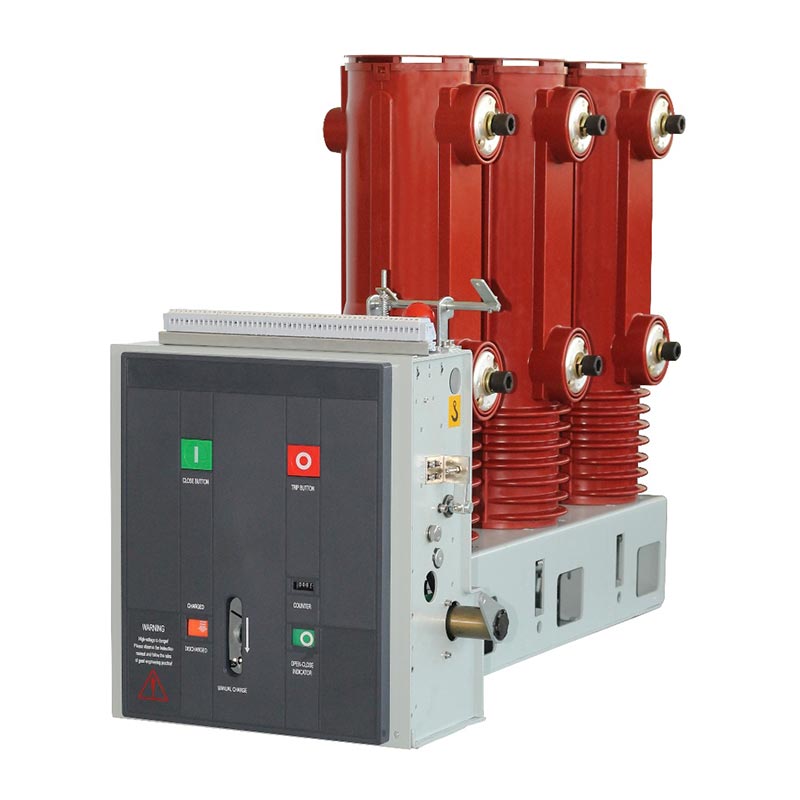

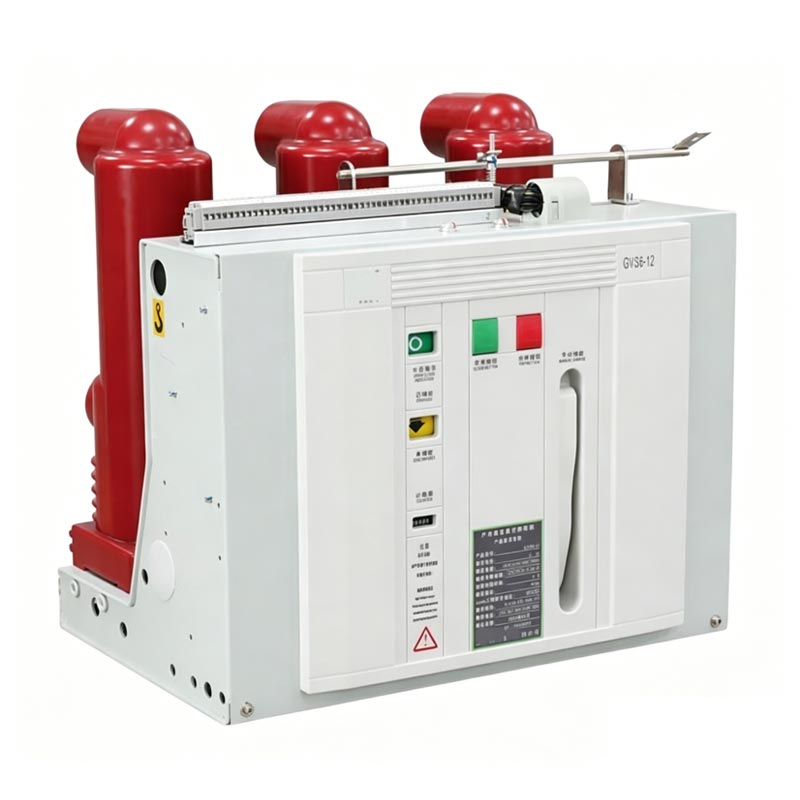

Los disyuntores de vacío Vcb para interiores de 11 kv de la serie 12 Usune VS-12 (VEP-12) son de alto voltaje para interiores de alto rendimiento Aparamenta que integra funciones de control y protección, utilizada principalmente en energía de media tensión interior de 12/11kV. sistemas de distribución. Como fabricante especializado en la investigación, desarrollo y producción de alto voltaje Equipos eléctricos, Usune tiene una fábrica estandarizada en China, que integra I + D, producción, pruebas y Servicio postventa para garantizar que cada producto cumpla con los estándares industriales nacionales e internacionales. el producto Ofrece opciones de instalación fija y tipo cajón, lo que permite una integración flexible con varios tableros para satisfacer las necesidades de instalación de diferentes escenarios, como talleres industriales, salas de distribución de energía y edificios comerciales.
La principal ventaja del disyuntor de vacío Vcb para interiores de 12 11 kv radica en su adopción de tercera generación. Tecnología de aislamiento encapsulado sólido, un avance significativo en la evolución del disyuntor de vacío. tecnología de aislamiento. Desde el aislamiento de aire de primera generación y el aislamiento compuesto de segunda generación hasta el actual Aislamiento sólido encapsulado de tercera generación, Usune ha optimizado continuamente la estructura de aislamiento, resolviendo los puntos débiles de los productos tradicionales son susceptibles a las influencias ambientales y tienen poca estabilidad, impulsando así la actualización tecnológica de los disyuntores de vacío en la industria.
El aislamiento de polos de los disyuntores de vacío ha pasado por tres generaciones de actualizaciones tecnológicas. El Usune La serie VS-12 (VEP-12) adopta la tecnología de aislamiento encapsulado sólido de tercera generación más avanzada, logrando un salto cualitativo:
Las partes vivas están completamente expuestas al aire. El nivel de aislamiento se ve muy afectado por factores ambientales como como humedad, polvo, impactos del transporte y animales pequeños, lo que resulta en una estabilidad deficiente y una alta tasa de fallas.
La cámara de extinción de arco está protegida por un casquillo de resina epoxi, pero las partes vivas de alto voltaje no están completamente sellados y aún se ven afectados por factores externos como polvo, humedad e insectos, no logrando resolver fundamentalmente el problema de adaptabilidad ambiental.
A través de la tecnología APG, la cámara de extinción de arco y los terminales de salida superior e inferior están encapsulados con resina epoxi. Esto no sólo reduce el volumen de la cámara de extinción de arco sino que también aísla completamente el equipo de la influencia del ambiente externo (polvo, humedad, etc.), mejorando significativamente el clima resistencia y estabilidad operativa. La resina epoxi también sirve como aislamiento primario y soporte mecánico, con campo eléctrico y distribución de tensión superiores en comparación con varias particiones aislantes de formas irregulares estructuras, asegurando un funcionamiento estable a largo plazo del equipo.
Al utilizar tecnología de aislamiento encapsulado sólido de tercera generación, no se ve afectado por el entorno externo. tiene una alta confiabilidad de aislamiento y evita eficazmente fallas de aislamiento causadas por factores ambientales.
Larga vida mecánica (hasta 20 000 ciclos, 10 000 ciclos para una clasificación de 50 KA), corriente de corte de cortocircuito nominal alta (20-40KA), velocidad rápida de apertura y cierre, lo que permite un rápido aislamiento de fallas y protege el funcionamiento seguro del sistema de energía.

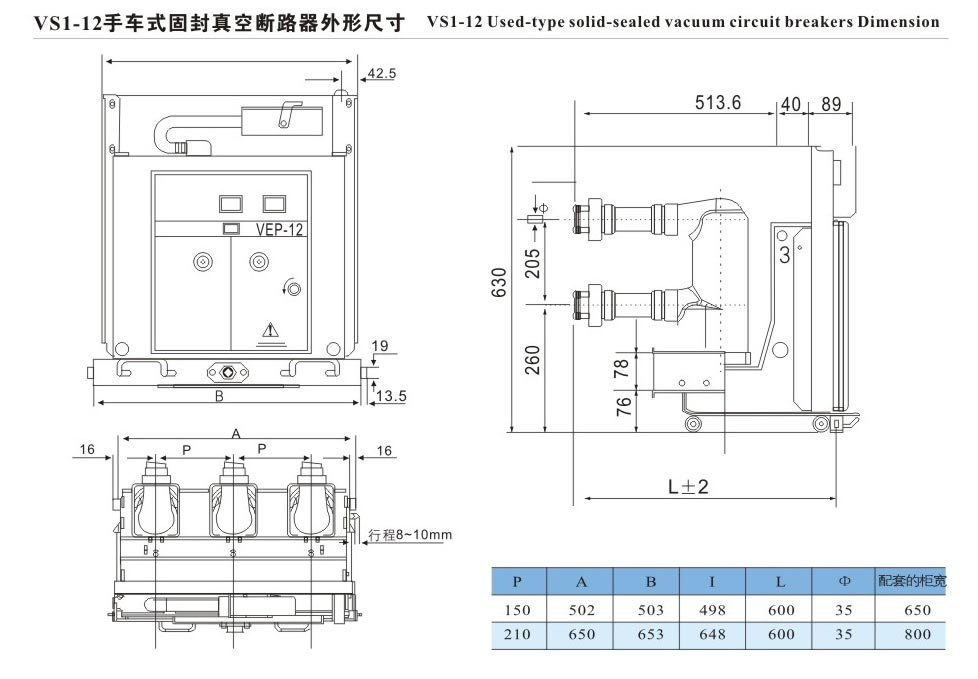

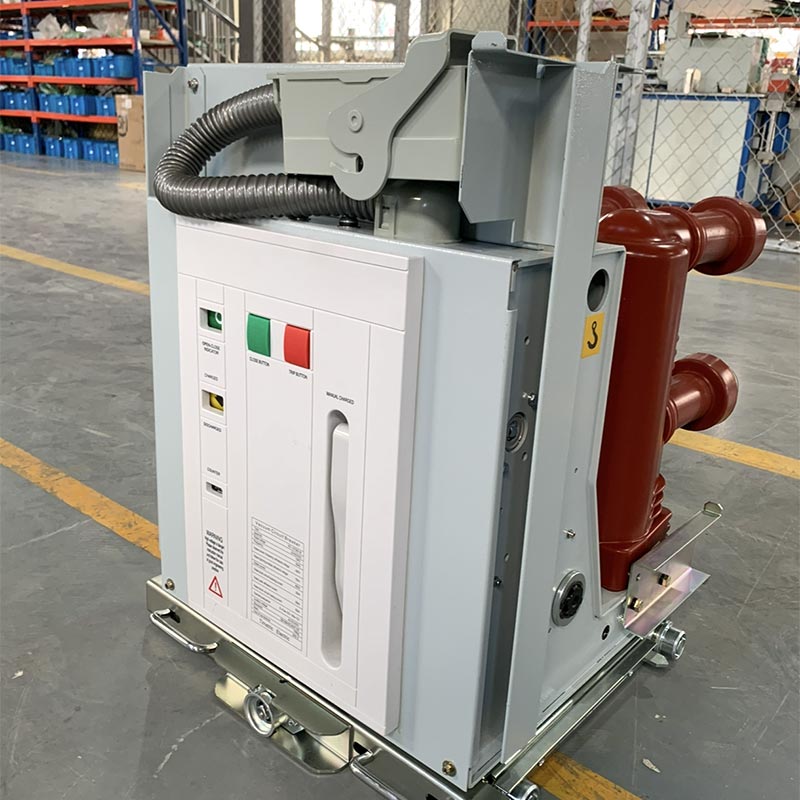

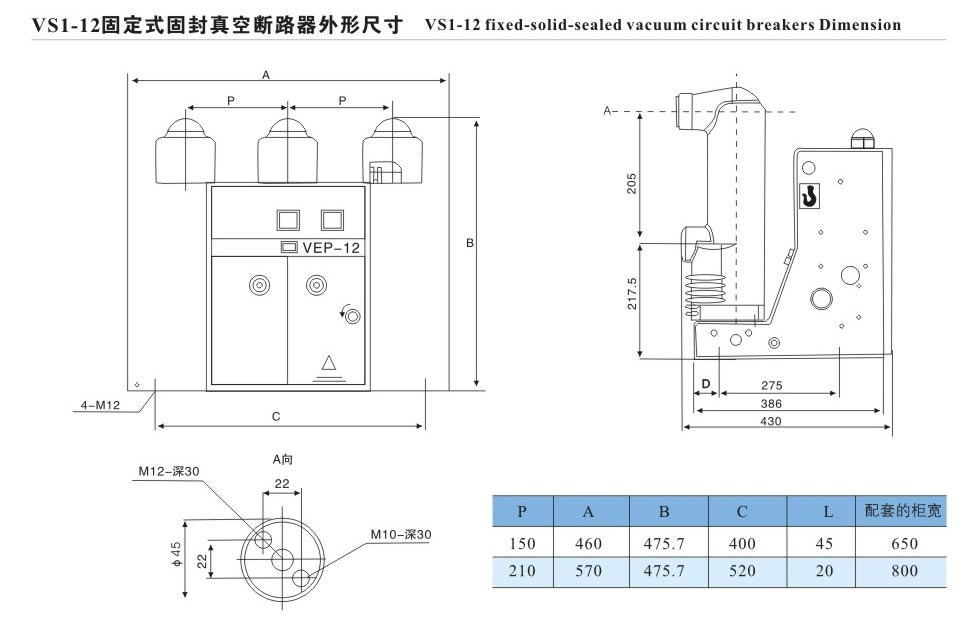

La tecnología de encapsulación de sólidos reduce el tamaño del producto; Hay disponibles opciones fijas y tipo cajón, lo que permite Integración flexible con varios equipos de distribución y adaptabilidad al espacio de instalación limitado en distribución interior. habitaciones.
La estructura de encapsulación sólida evita la corrosión externa de las piezas vivas, lo que reduce la frecuencia de mantenimiento y logrando una operación primaria sin mantenimiento, ahorrando significativamente los costos de mantenimiento posteriores de los usuarios.
Como fabricante profesional, Usune ha establecido un sistema integral de inspección de calidad en su mercado chino. fábrica. Cada producto se somete a rigurosas pruebas de rendimiento antes de salir de fábrica para garantizar que los parámetros Cumple con los estándares y la calidad es confiable.
El disyuntor de vacío Vcb para interiores Usune VS-12 (VEP-12) serie 12 11kv cuenta con excelentes parámetros técnicos, Cumpliendo plenamente con los requisitos de los sistemas de distribución de energía de media tensión de 12/11 kV. Las especificaciones clave se muestran en la siguiente tabla (los parámetros se aplican a las cámaras de extinción de arco de producción nacional):
| Número de serie | Nombre | Unidad | Parámetro |
| 1 | Tensión nominal | kV | 12 |
| 2 | Nivel de aislamiento nominal | - | 1 min Voltaje soportado de frecuencia de alimentación: 42 kV; Tensión nominal de resistencia al impulso de relámpago: 75 kV |
| 3 | Frecuencia nominal | HZ | 50 |
| 4 | Corriente nominal | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Corriente de ruptura nominal de cortocircuito | KA | 20, 25, 31,5, 40 |
| 6 | Corriente nominal de resistencia de corta duración | - | 20, 25, 31,5, 40 |
| 7 | Duración nominal del cortocircuito | S | 4 |
| 8 | Corriente nominal máxima soportada | KA | 50, 63, 80, 100 |
| 9 | Corriente nominal de cierre y corte de cortocircuito | - | 50, 63, 80, 100 |
| 10 | Tensión soportada de frecuencia de alimentación del circuito secundario (1 min) | V | 2000 |
| 11 | Corriente de ruptura nominal del banco de capacitores simple/espalda con espalda | A | 630/400 (800/400 para 40KA) |
| 12 | Banco de condensadores nominal que genera corriente | A | 12.5 |
| 13 | Hora de apertura | EM | 20-50 |
| 14 | Hora de cierre | EM | 35-70 |
| 15 | Vida mecánica | Veces | 20000 (10000 veces para 50KA) |
| 16 | Tiempos de ruptura actuales nominales | Veces | 20000 (10000 veces para 50KA) |
| 17 | Tiempos de ruptura de corriente nominales de corto plazo | Veces | 50 (30 veces para 40KA, 20 veces para 50KA) |
| 18 | Espesor de desgaste acumulativo permitido de contactos móviles y estáticos | milímetros | 3 |
| 19 | Tensión nominal de operación de cierre y apertura | V | AC110/220, CC110/220 |
| 20 | Tensión nominal del motor de almacenamiento de energía | V | AC110/220, CC110/220 |
| 21 | Potencia nominal del motor de almacenamiento de energía | W | 70 (80 para 40KA, 50KA) |
| 22 | Tiempo de almacenamiento de energía | S | ≤10 |
| 23 | Distancia de contacto | milímetros | 11±1 |
| 24 | Sobre viajes | milímetros | 3,5±0,5 |
| 25 | Tiempo de rebote de cierre de contacto | EM | ≤2 |
| 26 | Sincronismo de Apertura y Cierre Trifásico | EM | ≤2 (≤3 para 40KA, 50KA) |
| 27 | Velocidad media de apertura | EM | 0,9-1,2 |
| 28 | Velocidad promedio de cierre | EM | 0,5-0,8 |
| 29 | Resistencia del circuito conductor principal | µΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Presión de contacto de cierre | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Secuencia de operación nominal | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (para 50KA) |
Verificar la confiabilidad y aplicabilidad del Circuito de Vacío Vcb Interior Usune VS-12 (VEP-12) serie 12 11kv Breaker, este producto se aplicó con éxito a un proyecto de renovación de distribución de energía en una gran industria química. parque industrial en el este de China (un proyecto clave de modernización industrial local). El parque tiene condiciones operativas complejas, alta humedad, altos niveles de polvo y cambios frecuentes en la carga de energía. Los disyuntores existentes con frecuencia experimentó fallas de aislamiento debido a factores ambientales, afectando la normal producción en el parque.
Luego de una profunda investigación y comparación, el parque seleccionó a Usune como su proveedor designado, adoptando 36 Usune VCB fijos de interior serie VS-12 (VEP-12), todos ellos fabricados por Usune en su fábrica de China. Este producto utiliza Tecnología de aislamiento encapsulado sólido de tercera generación, que resiste eficazmente los efectos de la alta humedad y Polvo en el parque industrial. Su corriente nominal de corte en cortocircuito de 31,5 kA cumple plenamente con la protección de energía. necesidades de equipos de alta potencia en el parque.
Desde su puesta en servicio oficial en octubre de 2024, 36 unidades VCB han funcionado de manera estable durante más de seis meses sin ningún fallas de aislamiento o operación, logrando una tasa de falla promedio de 0. Esto reduce significativamente la costos de operación y mantenimiento del sistema eléctrico, asegurando el funcionamiento continuo y estable de los equipos de producción. El proyecto ha sido muy reconocido por la dirección del parque y Usune se ha convertido en un equipamiento energético de largo plazo. proveedor del parque.
A1: La vida mecánica del producto es de hasta 20.000 ciclos (10.000 ciclos para la clase de 50 kA) y la corriente nominal El ciclo de frenado es de 20.000 ciclos (10.000 ciclos para la clase de 50 kA). Gracias a la adopción de la tercera generación. Tecnología de aislamiento de sellado sólido, el lado primario del producto no requiere mantenimiento. En uso diario, sólo periódicamente inspecciones del circuito secundario y de los mecanismos operativos (como el motor de almacenamiento de energía y los mecanismos operativos). voltaje), la limpieza de la superficie del equipo y la prevención de la acumulación de polvo son necesarios para extender eficazmente la vida útil del equipo.
R2: Sí. El producto utiliza tecnología de aislamiento de sellado sólido de tercera generación, que encapsula el sistema de extinción de arco. cámara y terminales de salida superior e inferior con resina epoxi mediante proceso APG. Esto aísla completamente el componentes vivos de alto voltaje del ambiente externo, evitando que sean afectados por polvo, humedad, insectos, etc. Presenta una excelente resistencia a la intemperie y adaptabilidad ambiental, lo que lo hace perfectamente adecuado para entornos interiores hostiles, como talleres industriales polvorientos y con mucha humedad, plantas químicas y minas. real Los casos de aplicación en el Parque Industrial Químico del Este de China también lo confirman.
