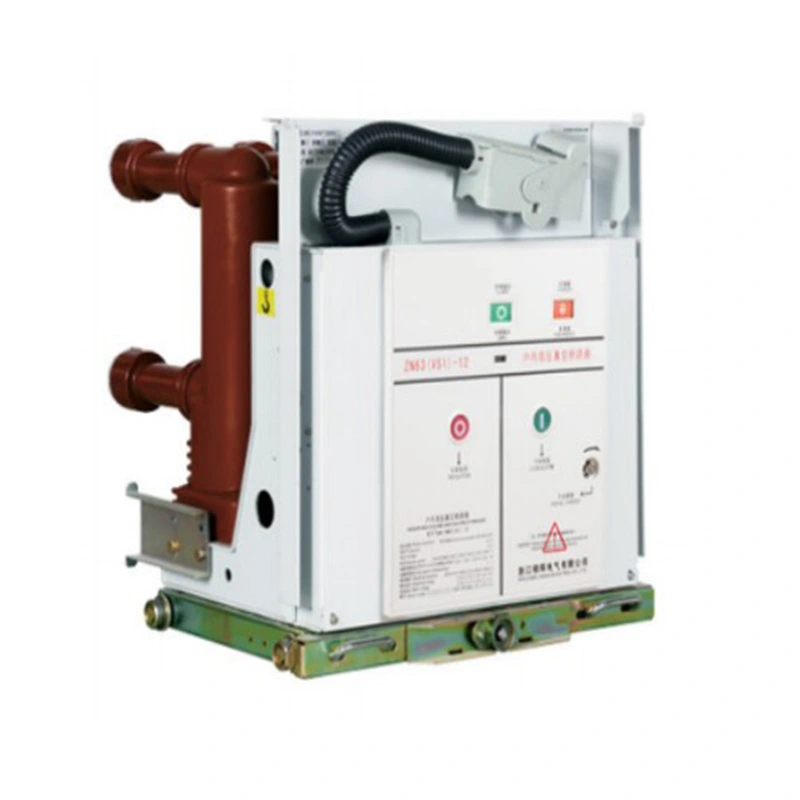

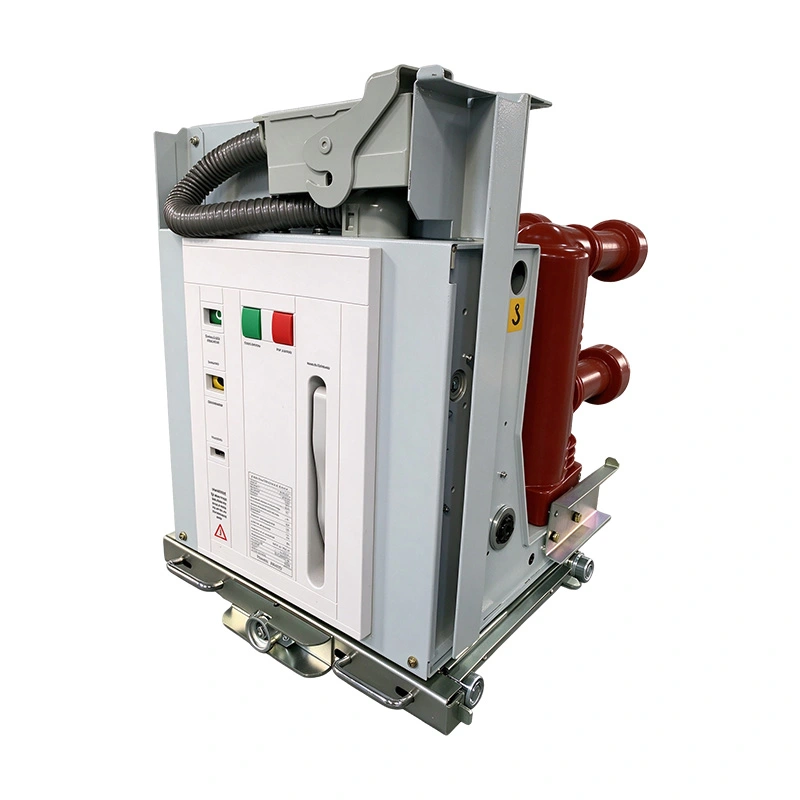

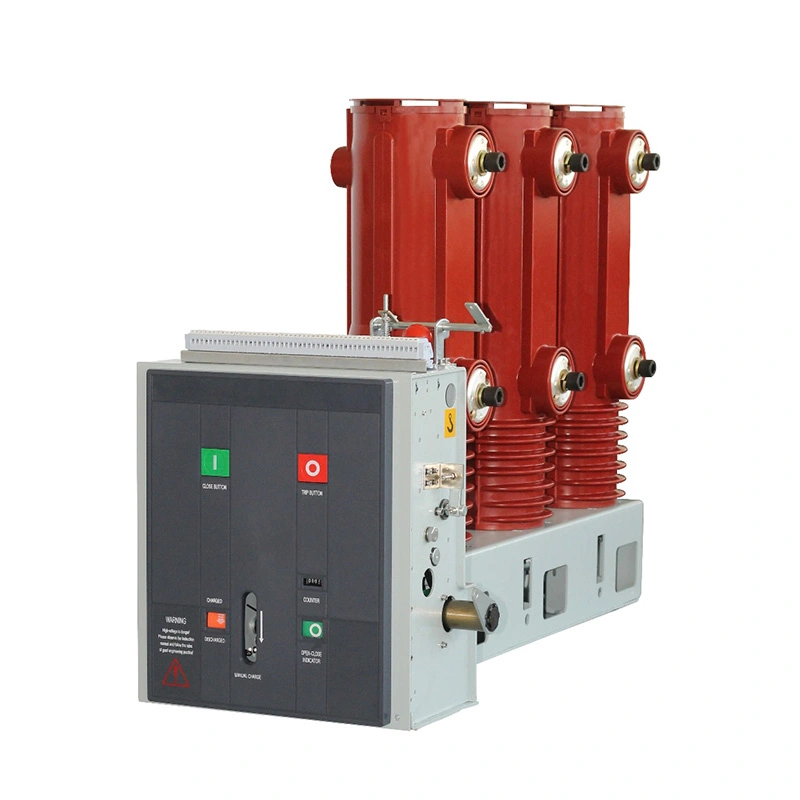

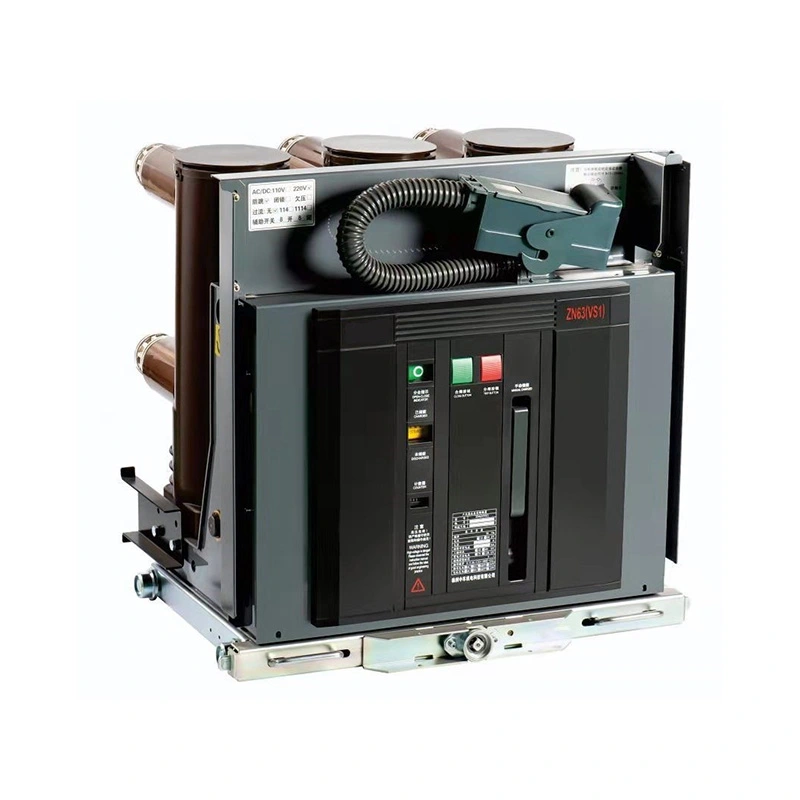

El disyuntor en vacío de alto voltaje Usune de 36 kV está diseñado para aplicaciones exigentes de distribución de energía donde Se requiere un rendimiento de interrupción estable, una configuración flexible y un control confiable. Con VS1 optimizado Diseño de estructura, tecnología avanzada de interrupción de vacío y funciones de protección inteligentes opcionales, el El producto proporciona una solución confiable para los sistemas de conmutación de alto voltaje modernos.

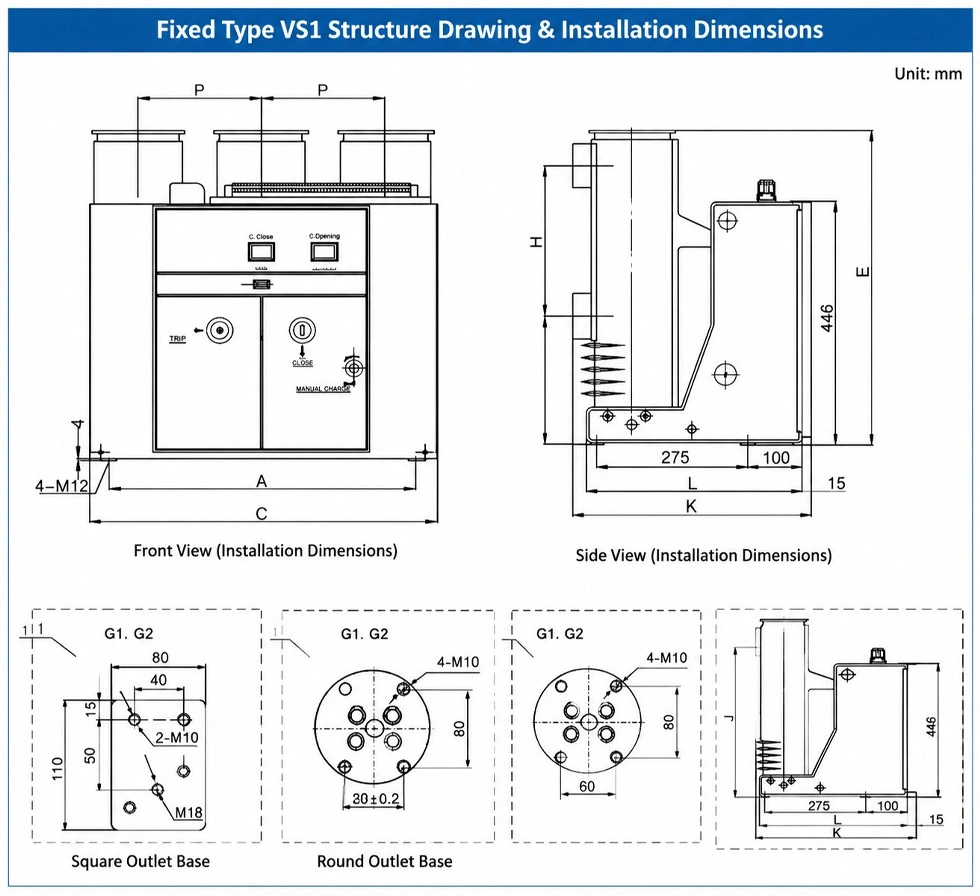

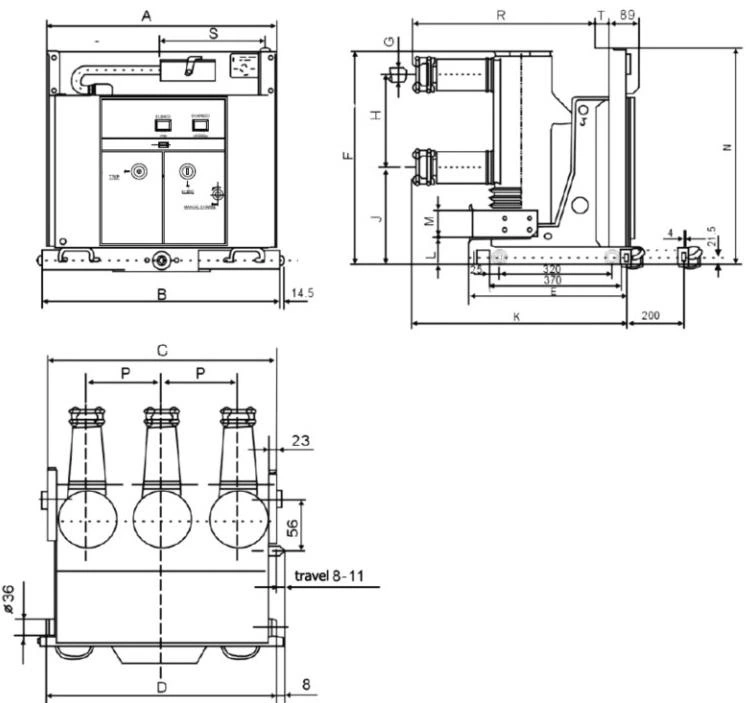

Para proyectos de aparamenta de alto voltaje, las dimensiones mecánicas y la compatibilidad del gabinete son factores críticos durante selección de equipos.
La estructura de tipo fijo VS1 está diseñada con dimensiones de instalación optimizadas, lo que permite a los ingenieros integrar el disyuntor en diferentes configuraciones de gabinete según los requisitos de corriente nominal.
La estructura estándar admite diferentes anchos de gabinete y niveles actuales, brindando flexibilidad para varios diseños de sistemas eléctricos.
| Ancho del gabinete | Corriente nominal | Características de las dimensiones principales |
| 800 mm | 630A-1600A | Estructura compacta para aplicaciones de corriente media. |
| 1000 mm | 630A-1600A | Adecuado para configuraciones de gabinetes más grandes |
| 1000 mm | 1600A-5000A | Diseñado para requisitos actuales más altos |
El diseño mecánico optimizado ayuda a reducir las dificultades de instalación al tiempo que mejora la coordinación del equipo con aparamenta de alta tensión.
La coincidencia precisa de dimensiones es importante para reducir las modificaciones de ingeniería durante la instalación del proyecto.
La serie VS1 proporciona dimensiones de instalación estandarizadas que incluyen la posición de montaje, la disposición de los terminales y Requisitos de interfaz del gabinete.
| Parámetro | Gabinete de 800 mm | Gabinete de 1000 mm |
| Rango de corriente nominal | 630A-1600A | 630A-5000A |
| Tipo de aplicación | Instalación fija | Instalación fija |
| Diseño de estructura | Configuración compacta | Configuración de alta capacidad |
Este diseño estandarizado permite a los clientes seleccionar configuraciones adecuadas según la capacidad del sistema y el gabinete. requisitos.
El sistema de control afecta directamente la confiabilidad operativa de los equipos de conmutación de alto voltaje.
El disyuntor en vacío de alto voltaje Usune de 36 kV adopta un diseño de circuito de control profesional con opción componentes que incluyen bobina de cierre, bobina de apertura, interruptores auxiliares, bobina de bloqueo, sistema de almacenamiento de energía del motor y Bobina de disparo por sobrecorriente.
| Componente | Función |
| Bobina de cierre HQ | Controla la operación de cierre del interruptor |
| Bobina de apertura TQ | Controla la operación de apertura del interruptor. |
| Motor M | Proporciona función de almacenamiento de energía. |
| Interruptor auxiliar S1 | Indica el estado de almacenamiento de energía. |
| Interruptor auxiliar S8 | Indica la posición de prueba |
| Interruptor auxiliar S9 | Indica posición de trabajo |
| Bobina de bloqueo Y1 | Proporciona protección de bloqueo de operación |
| Y7-Y9 Bobina sobrecorriente | Proporciona protección contra sobrecorriente |
Esta configuración permite a los ingenieros personalizar el sistema de control según los diferentes requisitos del proyecto.
Durante el funcionamiento eléctrico, las señales de cierre repetidas pueden provocar acciones de conmutación anormales.
El relé anti-rebote opcional ayuda a evitar operaciones de cierre repetidas desconectando el circuito de cierre cuando la señal de cierre permanece activa durante demasiado tiempo.
Esta función mejora la estabilidad operativa y protege el mecanismo operativo mecánico de operaciones repetidas innecesarias. acciones.
La función de bloqueo evita un funcionamiento incorrecto cuando no se cumplen las condiciones de control.
Cuando la fuente de alimentación de control secundario no está activada o no cumple con el rango de voltaje requerido, el bloqueo El mecanismo evita operaciones de cierre inseguras.
Este diseño mejora la seguridad operativa en entornos complejos de alto voltaje.
La función opcional de disparo por sobrecorriente proporciona protección inteligente contra fallas.
El sistema recibe señales de corriente trifásica del lado secundario del transformador de corriente y las compara con valores preestablecidos. Cuando la corriente excede el valor de configuración, la unidad de protección envía una señal de disparo para abrir el disyuntor y completar el proceso de protección de fallas.
| Función de protección | Descripción |
| Detección actual | Monitorea señales de corriente de fase A, B, C |
| Comparación de señales | Compara los valores actuales con la configuración preestablecida |
| Salida de viaje | Activa la operación de apertura del interruptor. |
| Resultado de la protección | Desconecta la corriente de falla de forma segura |
Diferentes proyectos pueden requerir diferentes disposiciones de circuitos de control.
El producto admite configuraciones de cableado opcionales basadas en los requisitos del cliente, incluidas combinaciones con función anti-rebote, función de bloqueo y opciones de potencia operativa.
| Configuración | Anti-rebote | Función de bloqueo |
| Control estándar | Opcional | Opcional |
| Configuración de protección | Disponible | Disponible |
| Cableado personalizado | Según requerimiento del proyecto | Según requerimiento del proyecto |
El diseño de cableado flexible permite una mejor integración con diferentes sistemas de protección y automatización.
Cuando se utiliza alimentación de CC, la polaridad de los terminales de la caja discontinua debe permanecer constante.
La polaridad del cableado del motor debe seguir el diagrama de circuito especificado para garantizar el funcionamiento correcto del almacenamiento de energía.
El diagrama de cableado representa el interruptor en posición de prueba sin almacenamiento de energía y en estado abierto.
El cableado correcto es esencial para el funcionamiento confiable del sistema de control.
El Disyuntor en Vacío de Alta Tensión Usune 36 kV está desarrollado para sistemas de distribución de alta tensión que requieren rendimiento de conmutación confiable y estabilidad de operación a largo plazo.
Su estructura mecánica optimizada, su confiable tecnología de interrupción de vacío y su configuración de control flexible hacen Es adecuado para proyectos de distribución de energía donde la seguridad y la confiabilidad son consideraciones clave.
Para las empresas de ingeniería y fabricantes de aparamenta, la compatibilidad con los sistemas existentes es una elección importante factor.
La estructura estandarizada, las múltiples opciones de ancho de gabinete y los circuitos de control configurables simplifican la integración. en diferentes soluciones de aparamenta de alta tensión.
Al seleccionar disyuntores de alto voltaje, los clientes a menudo necesitan equilibrar los requisitos operativos y la protección. funciones.
| Artículo de comparación | Configuración estándar | Configuración de protección |
| Función de conmutación básica | Disponible | Disponible |
| Función anti-rebote | Opcional | Incluido cuando sea necesario |
| Protección de bloqueo | Opcional | Disponible |
| Protección contra sobrecorriente | Requisito externo | Opción integrada |
| Nivel de seguridad del sistema | Operación estándar | Protección mejorada |
Diferentes sistemas de energía requieren diferentes capacidades actuales.
| Rango de corriente nominal | Aplicación recomendada |
| 630A-1600A | Sistemas de distribución de carga media. |
| 1600A-5000A | Sistemas de energía de mayor capacidad |
Seleccionar la clasificación de corriente correcta ayuda a mejorar la eficiencia del sistema y evitar la sobrecarga del equipo.

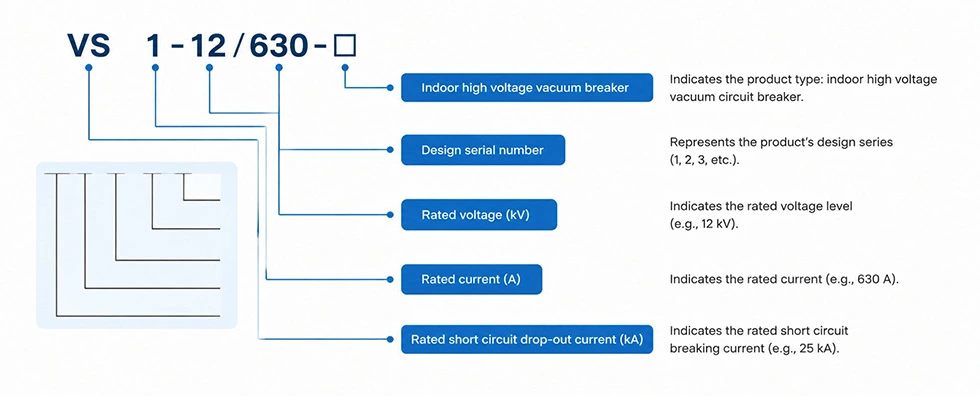

| Parámetro | Especificación |
| Tipo de producto | Disyuntor en vacío de alto voltaje de 36 kV |
| Serie | VS1 |
| Tipo de instalación | Tipo fijo |
| Corriente nominal | 630A-5000A |
| Ancho del gabinete | 800 mm/1000 mm |
| Tecnología de interrupción | Interrupción del arco en vacío |
| Opciones de control | Anti-rebote/bloqueo/protección contra sobrecorriente |
| Estándares | IEC y GB |
| Proceso de dar un título | CE |
Para garantizar una configuración correcta, los clientes deben proporcionar los requisitos técnicos completos antes de realizar el pedido.
| Información | Objetivo |
| Tensión nominal | Confirmar el nivel de voltaje del sistema |
| Corriente nominal | Seleccione la capacidad adecuada |
| Dimensiones del gabinete | Garantizar la compatibilidad de la instalación |
| Tensión de control | Coincidir con el sistema operativo |
| Requisitos de cableado | Confirmar funciones opcionales |
| Requisitos de protección | Seleccionar módulos adicionales |
La información técnica precisa ayuda a acortar el tiempo de confirmación de ingeniería y mejora la eficiencia del proyecto.
Usune aplica una estricta gestión de calidad durante el desarrollo, la fabricación y las pruebas de productos.
| Proceso de dar un título | Estándar |
| Gestión de Calidad | Norma ISO 9001 |
| Gestión Ambiental | ISO 14001 |
| Gestión de Seguridad Ocupacional | ISO 45001 |
| Estándar eléctrico | IEC y GB |
| Certificación de producto | CE |
Estas certificaciones demuestran el compromiso de Usune de suministrar equipos eléctricos confiables de alto voltaje para clientes globales.
Los clientes deben considerar el voltaje nominal, la corriente nominal, la compatibilidad del gabinete, los requisitos de control y la protección. funciones.
Sí. Se pueden configurar funciones como control anti-rebote, protección de bloqueo y disparo por sobrecorriente. según los requisitos del proyecto.
La combinación mecánica correcta reduce las modificaciones de la instalación y mejora la eficiencia de la integración del sistema.
El producto puede admitir control anti-rebote, protección de bloqueo y funciones inteligentes de disparo por sobrecorriente.
