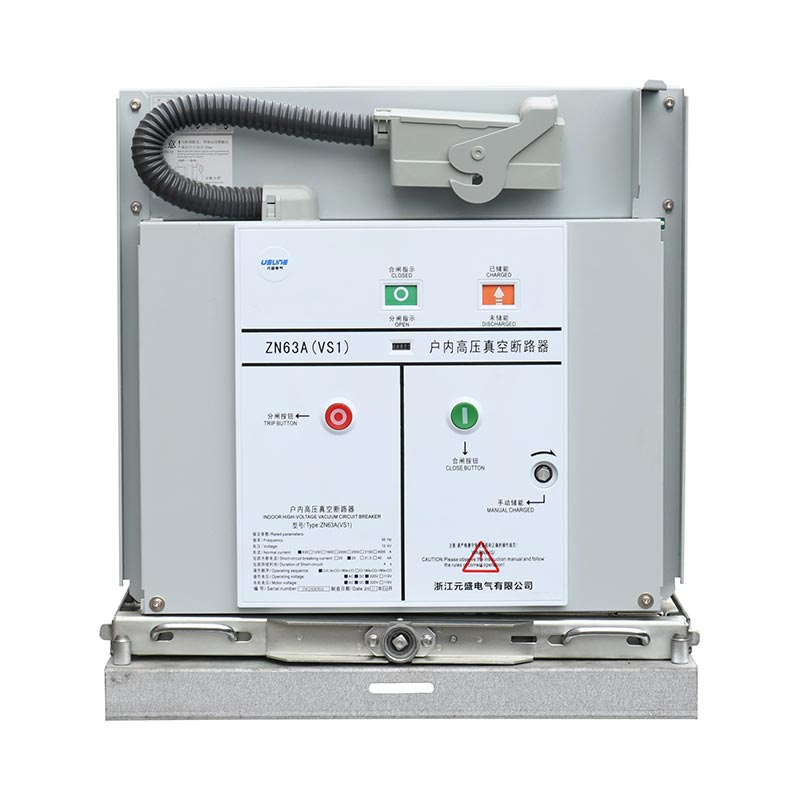

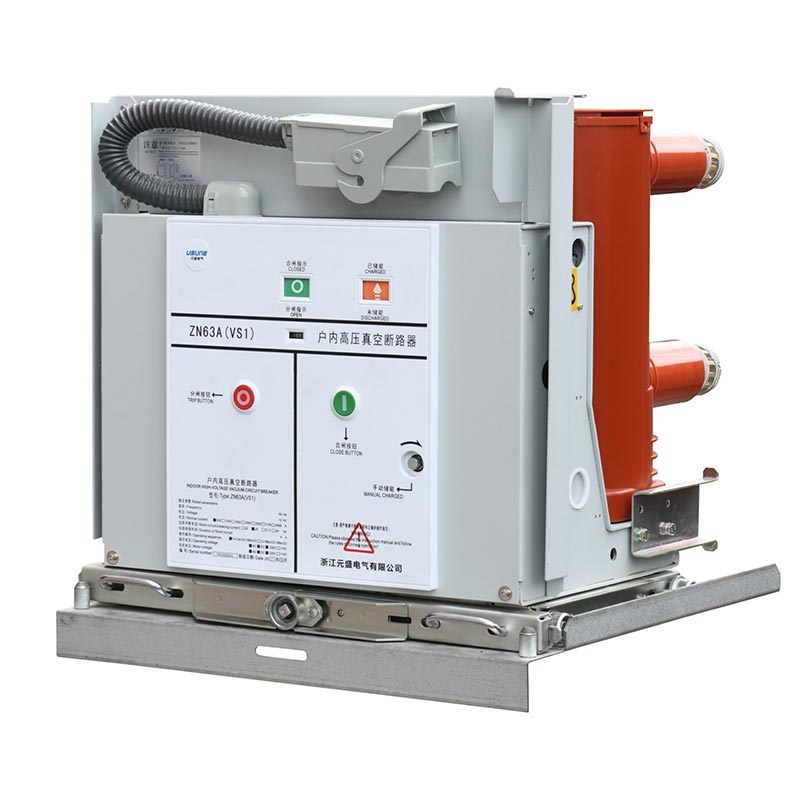

Disyuntor de vacío de 24 kv

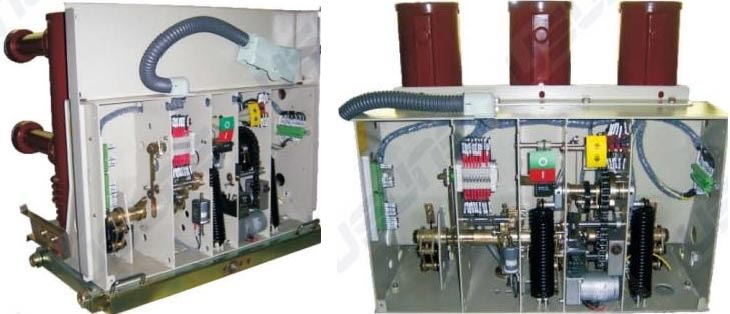

El disyuntor en vacío de 24 kV presenta un diseño integrado, admite almacenamiento de energía manual y eléctrica y es fácil de operar. El circuito principal no requiere mantenimiento adicional. El interruptor de vacío está encapsulado usando APG. tecnología, brindando protección contra la contaminación y la fuga, extendiendo su vida útil y reduciendo el mantenimiento costos. Incorpora un mecanismo integral de enclavamiento anti-mal funcionamiento para garantizar que el equipo y el personal seguridad. La cámara de extinción de arco mantiene un vacío estable, con una apertura ≤50 ms y un cierre ≤100 ms, lo que proporciona una rápida respuesta. Es compatible con varios voltajes de control secundario para cumplir con diferentes requisitos de suministro de energía.

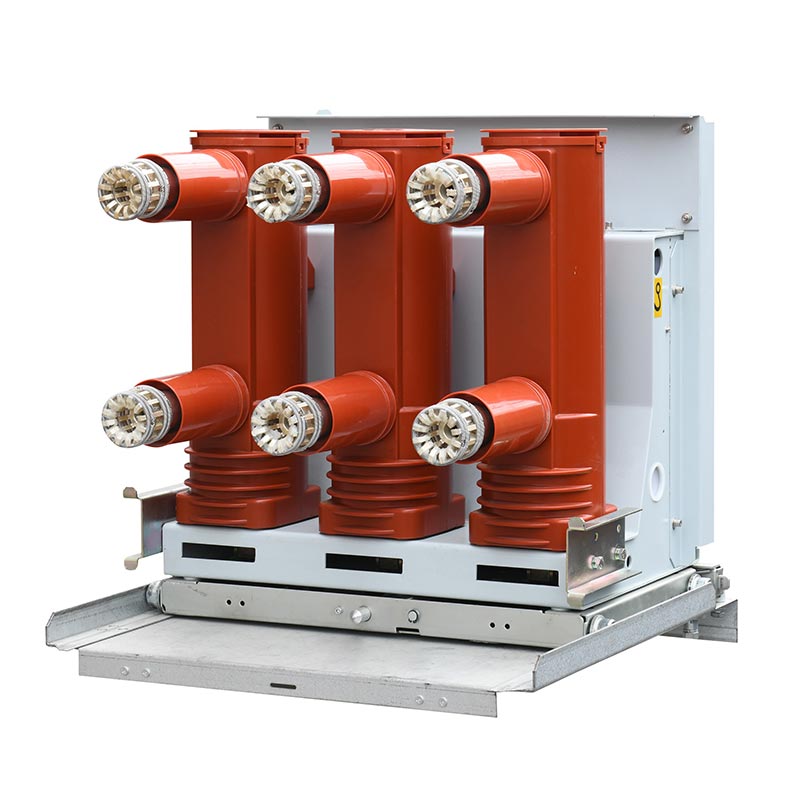

El disyuntor en vacío de 24 kV está disponible en modelos estacionarios y manuales, compatibles con varios cuadros. La corriente nominal varía de 630 A a 4000 A, y la corriente de corte en cortocircuito de 20 kA a 50 kA. Selección flexible basada en función de las necesidades del usuario permite la adaptación a escenarios de operación frecuentes. Como fabricante profesional, Usune aprovecha Procesos de producción maduros, control de calidad riguroso y soporte técnico integral para proporcionar un alto rendimiento. disyuntores de vacío para usuarios globales. Además, al utilizar recursos de proveedores experimentados, Usune logra Colaboración eficiente en la cadena de suministro, asegurando la entrega oportuna del producto y una calidad estable.

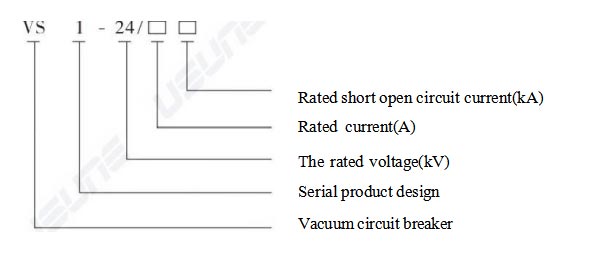

Modelos de significado

Parámetros técnicos básicos

1.Parámetros eléctricos básicos

2. Parámetros estructurales clave

- Distancia de contacto: 13±1 mm;
- Sobrecarrera: 3,5±0,5 mm;
- Velocidad media de apertura: 0,9-1,2m/s;
- Velocidad media de cierre: 0,5-0,8m/s;
- Espesor de desgaste permitido de contactos móviles y estacionarios: ≤3 mm;
- Resistencia del circuito conductor principal: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), asegurando una conductividad estable.

3. Parámetros de adaptabilidad ambiental

Temperatura de funcionamiento: -15 ℃ ~ +40 ℃; Humedad relativa diaria ≤95%, Humedad relativa mensual ≤90%; Altitud ≤1000m (personalizable para altitudes especiales); Intensidad sísmica ≤8 grados; Adecuado para lugares sin goteo de agua, materiales inflamables y explosivos, gases corrosivos y vibraciones severas; adaptable al clima de la mayor parte de China.

Escenarios aplicables

El disyuntor en vacío Usune de 24 kV, con su rendimiento superior, se utiliza ampliamente en los siguientes escenarios: cubriendo múltiples campos como energía, industria e infraestructura:

1. Centrales eléctricas y subestaciones: como equipo central de control y protección para circuitos de distribución de energía, es Se utiliza para cortar y cerrar corrientes de circuito, protegiendo equipos críticos como transformadores y barras colectoras contra sobrecargas. y daños por cortocircuito;
2. Empresas industriales: Adecuado para sistemas de distribución de energía de alto voltaje en industrias como metalurgia, ingeniería química, fabricación de maquinaria y textiles, cubriendo las necesidades de frecuentes arranques y paradas de equipos de producción y grandes fluctuaciones de carga;
3. Infraestructura: Se utiliza para la distribución de energía de alto voltaje en tránsito ferroviario urbano, edificios de gran altura y comercios. complejos que garantizan un suministro de energía estable y mejoran la confiabilidad de la energía;
4. Nuevo campo energético: Adecuado para soportar sistemas de distribución de energía de plantas de energía fotovoltaica y energía eólica. Plantas que poseen buenas capacidades antiinterferentes y se adaptan a las características de carga de la nueva energía. generación.

Estudio de caso de aplicación en el mundo real

Estudio de caso: Proyecto de mejora del sistema de distribución de energía de alto voltaje en un gran parque industrial químico

1. Antecedentes del proyecto

Los disyuntores existentes en el parque adolecían de una fiabilidad insuficiente y de elevados costes de mantenimiento, lo que requiere una actualización a disyuntores de vacío de 24 kV con alta confiabilidad, bajo mantenimiento y compatibilidad con el ambiente químico corrosivo.

2. Solución

Se seleccionaron 32 disyuntores manuales Usune (1600A/31,5kA). La estructura de aislamiento fue optimizada para resistencia a la corrosión mejorada. Se proporcionó orientación de instalación y capacitación técnica para garantizar la puntualidad. entrega.

3. Resultados de la aplicación

El equipo operó de manera estable y sin fallas, reduciendo los costos de mantenimiento en un 60%. era compatible con aparamenta existente, acortando el ciclo de construcción. El parque ha designado a Usune como socio a largo plazo.

Aseguramiento de la cadena de producción y suministro

1. Garantía de producción

Usune posee una fábrica moderna, cumpliendo con los estándares nacionales e internacionales. Cada producto se somete a rigurosos Se han establecido pruebas de fábrica y un sistema de trazabilidad de calidad de proceso completo.

2. Garantía de la cadena de suministro

Cooperación a largo plazo con proveedores de alta calidad, uso de marcas reconocidas para componentes principales y suministro optimizado. La gestión de la cadena garantiza la entrega puntual del producto.

3. Servicio postventa

Brindamos orientación de instalación, capacitación técnica y servicios de resolución de problemas. Reparación y sustitución gratuita de Las piezas se ofrecen durante el período de garantía y se proporciona soporte técnico de por vida después del período de garantía.

Instrucciones de configuración y pedido del producto

1. Configuraciones opcionales

- Método de Operación: Manual + Almacenamiento de Energía Eléctrica (Estándar);
- Dispositivos de protección: Dispositivos de disparo opcionales contra sobrecorriente, subtensión/pérdida de tensión;
- Dispositivos de puesta a tierra: soluciones de puesta a tierra opcionales de 650 W, 800 W y 1000 W de ancho;
- Componentes Auxiliares: Relés antibombeo opcionales, electroimanes de bloqueo, etc.

2. Información para realizar pedidos Los pedidos deben especificar

Modelo de producto, método de instalación y cantidad; parámetros clasificados; configuraciones opcionales; control secundario voltaje; repuestos y requisitos especiales
