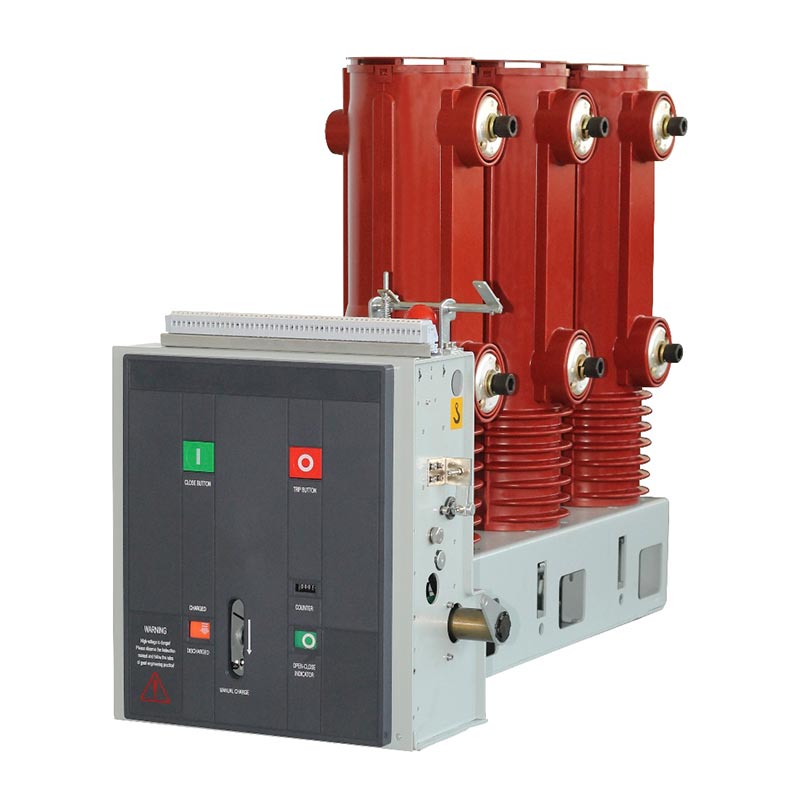

El disyuntor en vacío Usune 33kv Indoor Vcb es un producto de nueva generación diseñado en base a aparamenta avanzada Conceptos de I+D y necesidades reales del mercado mundial de distribución de energía. Es adecuado para CA trifásica. Sistemas de distribución de energía interior de 50 Hz con una tensión nominal de 40,5 kV (nivel operativo de 33 kV), que realizan el núcleo funciones tales como conmutación de carga normal, interrupción de corriente de falla, protección de sobrecarga del sistema y equipo aislamiento de seguridad.
El producto abandona estructuras complejas y redundantes, adoptando un marco integrado y un diseño modular, optimizado para instalación fija de montaje lateral dentro de aparamenta de alta tensión. Ofrece importantes ventajas en espacio en el armario. adaptación, estabilidad estructural general y posterior operación y mantenimiento. En comparación con el interior convencional. disyuntores de vacío, es más adaptable a condiciones de operación frecuentes, tiene una vida mecánica más larga y Consistencia de operación más estable, cumpliendo plenamente con los requisitos de operación continua y confiable de críticos Enlaces de suministro de energía.
Desarrollado específicamente para abordar los puntos débiles de las aplicaciones prácticas en aparamenta para interiores de 33 kV/40,5 kV, Adopta una lógica de diseño de interruptor profesional. Sus características mecánicas de salida se adaptan perfectamente a las requisitos operativos del interruptor de vacío. Todas las configuraciones estructurales y de rendimiento están diseñadas para Instalaciones fijas interiores, operaciones frecuentes, subestaciones y escenarios de distribución de energía industrial. el La tecnología es madura y muy práctica para aplicaciones de ingeniería.
El disyuntor de vacío Vcb para interiores de 33 kV utiliza un mecanismo operativo de resorte modular maduro. Su transmisión La estructura es simple y confiable, sin enlaces de transmisión complejos o fácilmente dañados. Verificado en numerosos distribución de energía industrial, mejoras de subestaciones y proyectos de suministro de energía para minería, demuestra una excelente rendimiento en precisión de cierre y apertura, vida útil mecánica y capacidades antiinterferencias.
La bobina operativa, el motor de almacenamiento de energía y la lógica operativa están diseñados de acuerdo con los parámetros nominales. el el rango de adaptación de voltaje es claro y la lógica de conexión del interruptor auxiliar es confiable. El cierre del producto, Las operaciones de apertura y almacenamiento de energía están estandarizadas, con dimensiones, interfaces y cableado completos. configuraciones. Se puede combinar directamente con aparamenta interior estándar de 33 kV, lo que ofrece una gran compatibilidad y alta reemplazabilidad.
Equipado con modos duales de almacenamiento de energía eléctrico/manual, el indicador de estado y el interruptor auxiliar están sincronizados. Se utiliza un diseño de absorción de amortiguador hidráulico en las últimas etapas del disparo, lo que reduce eficazmente el desgaste por impacto y mejorar la seguridad operativa. Proporciona información clara sobre el almacenamiento de energía y el estado de apertura/cierre, evitando la riesgo de mal funcionamiento y garantizar de manera integral la seguridad de operación y mantenimiento en el sitio.

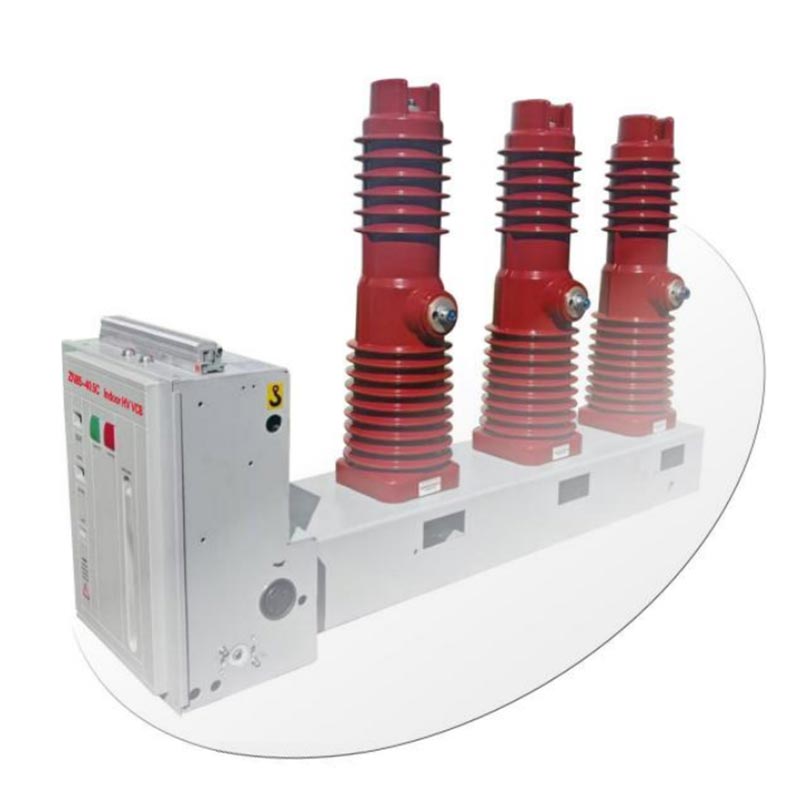

El núcleo del disyuntor en vacío Vcb para interiores Usune ZN85C-40.5 de 33 kV utiliza un funcionamiento por resorte modular dedicado. Mecanismo, que se instala completamente dentro del marco del equipo y es un componente central indispensable del Estructura general del disyuntor. Este mecanismo está diseñado específicamente para montaje lateral fijo en interiores de 40,5 kV. modelos, con una estructura de transmisión muy simplificada y una distribución de fuerzas más racional.
Su característica estructural más significativa es su perfecta adaptación a la disposición vertical del interruptor, permitiendo un ensamblaje altamente integrado con el circuito principal y el sistema de polos. La curva de fuerza de salida del mecanismo. Se adapta perfectamente a los requisitos operativos del interruptor de vacío, evitando problemas como funcionamiento no coincidente. velocidades, presión de contacto inestable y vida útil mecánica corta causada por mecanismos convencionales. es Especialmente adecuado para las características mecánicas y condiciones de funcionamiento del circuito de vacío interior de 40,5 kV. interruptores.
La potencia de cierre del disyuntor es proporcionada íntegramente por el almacenamiento de energía del resorte de cierre, soportando ambos Modos de funcionamiento con motor eléctrico y mango manual. Incluso durante cortes de energía o mantenimiento, garantiza la normalidad. Almacenamiento de energía y cierre de respaldo.
En el modo de almacenamiento de energía eléctrica, el motor de almacenamiento de energía fijado a la placa lateral del mecanismo acciona el engranaje. sistema de transmisión. En el modo de almacenamiento de energía manual, el operador tira de una manija de almacenamiento de energía dedicada, que gira el eje del engranaje y el conjunto del engranaje. A través del embrague de rueda libre, el eje acumulador de energía gira sincrónicamente, estirar el resorte de cierre para completar el almacenamiento de energía.
Al alcanzar el almacenamiento total de energía, el trinquete de almacenamiento de energía bloquea de forma segura el rodillo de leva y el embrague de rueda libre se desconecta automáticamente. Simultáneamente, la placa de conexión hace que el indicador de almacenamiento de energía gire, mostrando el indicador de "energía almacenada" y el interruptor auxiliar conmuta para cortar la alimentación del motor. En esto En este punto, el disyuntor entra en estado listo para cerrar, con un estado claro y confiable.
El cierre se puede lograr presionando manualmente el botón de cierre o controlando remotamente el electroimán de cierre. Al activarse, el mecanismo de almacenamiento de energía libera el bloqueo del trinquete y el resorte de cierre prealmacenado rápidamente se contrae, lo que hace que la leva, el eje de almacenamiento de energía y el embrague de rueda libre se muevan sincrónicamente.
La leva impulsa además el mecanismo de conexión, empujando la varilla de tracción aislada y moviendo el contacto hacia el cierre. posición, comprimiendo el resorte del disco de contacto y estableciendo la presión de contacto estable requerida para la clasificación. conducción actual. Después del cierre, el trinquete de cierre bloquea el rodillo del mecanismo, manteniendo la posición cerrada; el El indicador de almacenamiento de energía y el interruptor auxiliar se reinician automáticamente, conectando el circuito del motor. Con un externo fuente de alimentación, entra inmediatamente en el estado de almacenamiento de reenergía, el indicador de cierre/apertura cambia al estado Estado "cerrado" y los interruptores principal y auxiliar completan la conmutación sincrónica.
El disparo se puede activar de tres maneras: manualmente mediante el botón de disparo, mediante una unidad de disparo eléctrica externa o mediante un Unidad de disparo por sobrecorriente. Al activarse, los pestillos de cierre se desbloquean, liberando el estado de bloqueo entre los mecanismo y los rodillos.
Bajo la acción combinada del resorte de contacto y el resorte de disparo, los contactos móviles y estacionarios dentro La cámara del interruptor de vacío del poste fijo se separa de forma rápida y confiable, logrando corriente o carga de falla interrupción actual. En las últimas etapas de la acción de disparo, el amortiguador hidráulico incorporado absorbe los residuos. energía de impacto, limitando la posición final de disparo, reduciendo el ruido y el desgaste del impacto mecánico y extendiendo la vida mecánica general del equipo.
Método de instalación y dimensiones
El Usune ZN85C-40.5 adopta una estructura de instalación lateral fija, diseñada específicamente para interiores estándar. aparamenta de alta tensión. Ofrece una alta compatibilidad con gabinetes, un cómodo montaje, puesta en servicio y posterior mantenimiento y admite tres métodos principales de instalación de cableado:
- Tipo de cable de salida del lado derecho
- Tipo de cable entrante superior
- Tipo de instalación empotrada
Las dimensiones generales se adhieren estrictamente a las especificaciones generales de coincidencia de la unidad (consulte la Figura 1 para obtener información detallada). espaciado de los orificios de montaje, longitud total, ancho, alto y dimensiones de conexión de la barra colectora), lo que permite estandarizar reemplazo y combinación unificada de gabinetes, lo que reduce los costos de diseño, modificación e instalación del cliente.
R: Sí. El voltaje nominal de diseño del producto es de 40,5 kV, lo que cumple plenamente con los requisitos de funcionamiento en interiores convencionales. de sistemas de energía de 33kV. Tiene suficientes márgenes de aislamiento y capacidad de ruptura, y puede ser seguro y estable. aplicado a proyectos de aparamenta interior de 33 kV en empresas industriales y mineras, plantas de energía y pequeñas y medianas empresas. subestaciones de tamaño mediano.
R: Este disyuntor de vacío Vcb para interiores de 33 kV está equipado con una manija de almacenamiento de energía manual dedicada. cuando el La fuente de alimentación externa se interrumpe o el motor falla, el operador puede completar manualmente el cierre y la energía. Operación de almacenamiento a través de la manija de almacenamiento de energía, logrando una operación de cierre normal y mejorando significativamente la capacidad de operación de emergencia del equipo en condiciones de corte de energía y mantenimiento.
R: Este modelo fijo de montaje lateral tiene una mayor rigidez estructural y menos espacio de instalación radial, lo que lo hace más fácil de combinar con aparamenta compacta. También ofrece una mayor estabilidad bajo operación frecuente y vibración. condiciones. La instalación, fijación y posterior mantenimiento son más sencillos, lo que lo hace más adecuado para uso industrial. usuarios, proyectos de modernización y escenarios de reemplazo que no son completamente de tipo cajón con altos requisitos de elementos fijos y operación confiable.
