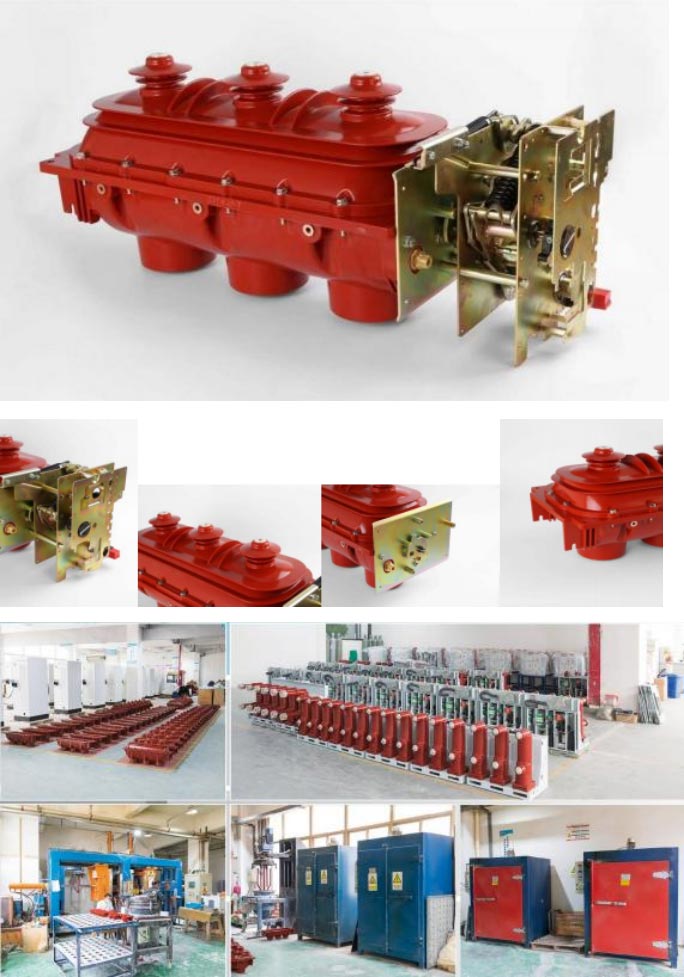

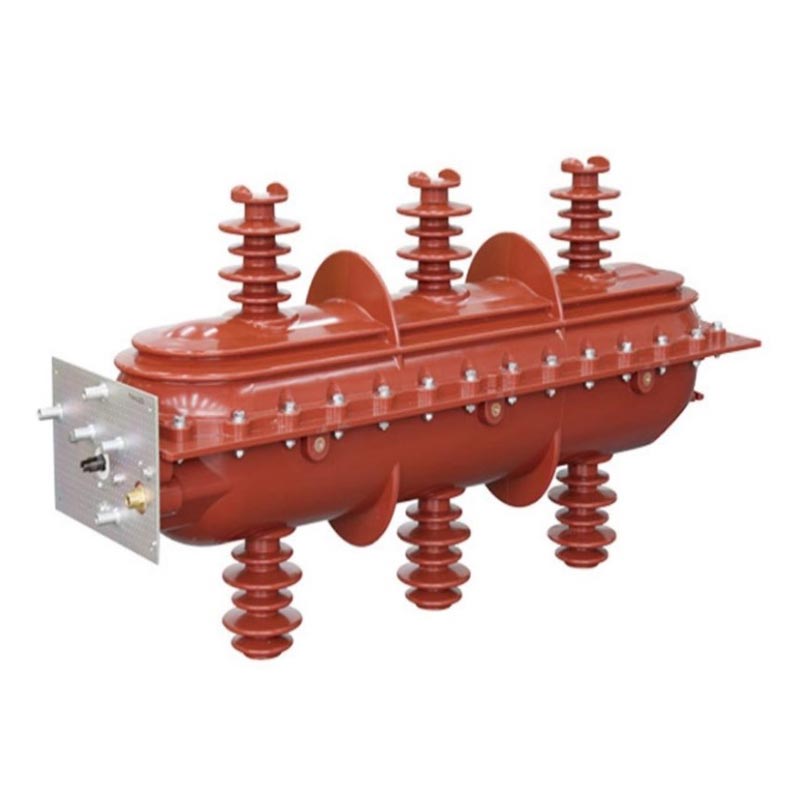

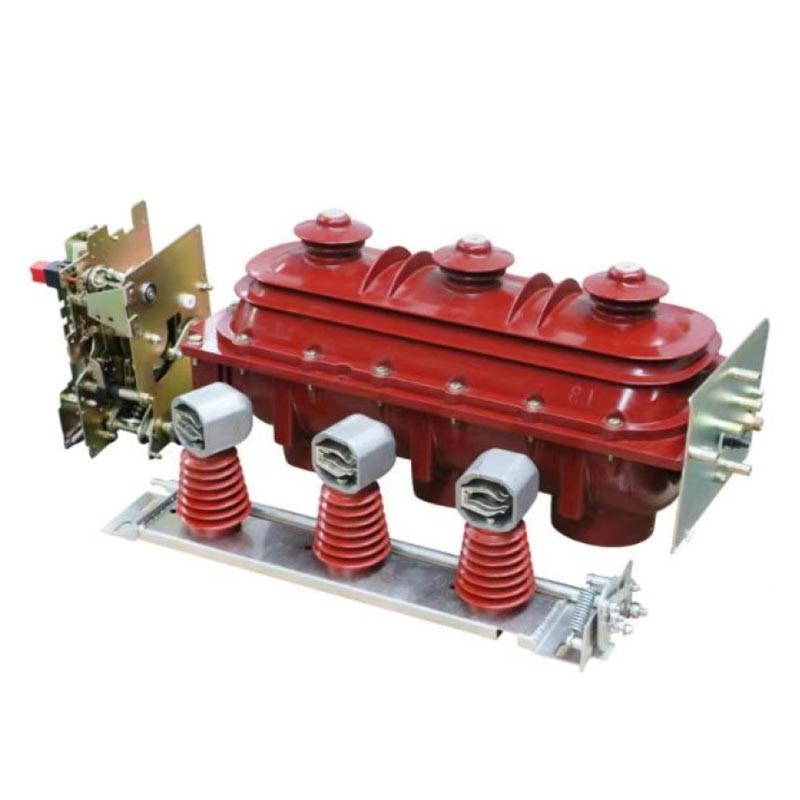

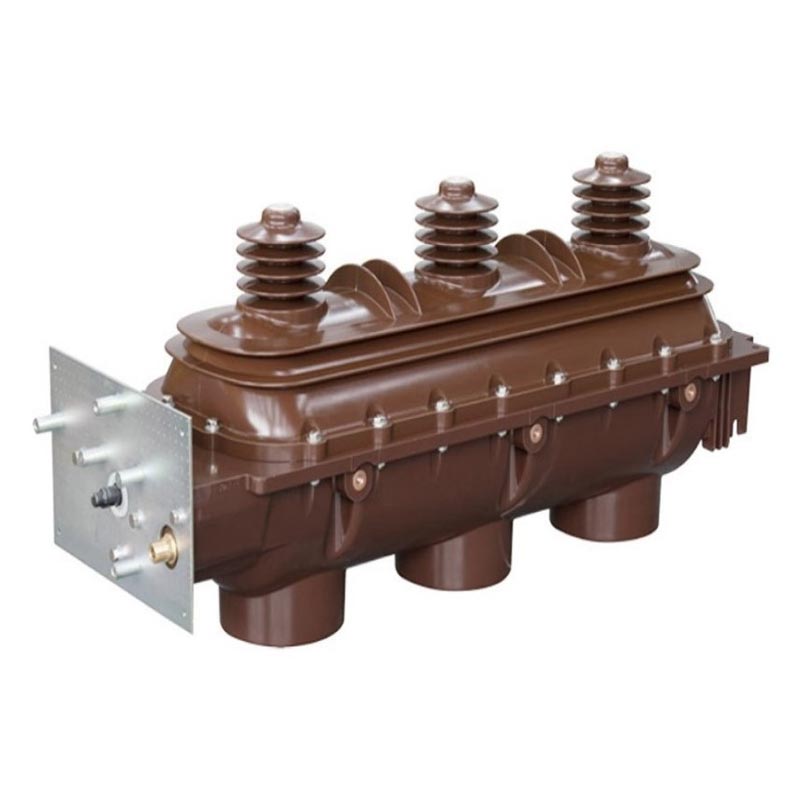

Interruptor disyuntor de carga Sf6

Como fabricante profesional de equipos eléctricos de alto voltaje en China, Usune se centra en la I+D y la producción de Equipos de distribución de energía de media y alta tensión, poseyendo una fábrica estandarizada equipada con avanzada Líneas de producción y estrictos procesos de inspección de calidad. Carga de Sf6 de alto voltaje de CA para interiores FLN36-12D y FLRN36-12D Los interruptores disyuntores lanzados por la empresa son productos principales desarrollados de forma independiente mediante la absorción de productos extranjeros avanzados. y combinarla con las necesidades operativas reales del sistema eléctrico de China.

Todos los interruptores disyuntores de carga Usune Sf6 han pasado pruebas de tipo exhaustivas y su rendimiento cumple plenamente con GB3804 "Interruptores de carga de alto voltaje de CA de 3 ~ 63 kV", GB16926 "Combinaciones de fusibles y interruptores de carga de alto voltaje" e IEC60265 y Estándares internacionales IEC60420. Siguiendo el concepto central de "todo para un uso seguro de la energía", los productos son Equipado con una cámara de extinción de arco de tres posiciones ("cierre-apertura-puesta a tierra"), lo que garantiza eficazmente una seguridad y funcionamiento de energía estable. Como proveedor confiable de aparamenta de alto voltaje, Usune ofrece servicios integrales de preventa. Consulta y servicio posventa para garantizar el buen funcionamiento del equipo en diversos escenarios de aplicación.

Ámbito de aplicación

El interruptor disyuntor de carga Sf6 es adecuado para sistemas de alimentación trifásicos CA de 10 kV, 24 kV, 36 kV, 50/60 Hz. es ampliamente utilizado en empresas industriales y mineras, edificios de gran altura, áreas residenciales urbanas, subestaciones, grandes centros comerciales centros comerciales, aeropuertos, metros, hospitales y otros escenarios de distribución de energía. Sus funciones principales son cambiar la carga. Corriente y falla, controla y protege líneas y transformadores de distribución, proporcionando energía segura y estable. protección para todos los sectores de la producción y la vida social.

Condiciones de uso

1. Condiciones normales de funcionamiento

- Temperatura ambiente: -25 ℃ a +40 ℃, adecuada para la mayoría de las condiciones climáticas en China y otras regiones.
- Altitud: No superior a 2000 m, apto para la mayoría de ciudades y zonas industriales.
- Humedad: Humedad relativa media diaria <95%, humedad relativa media mensual <90%; vapor promedio diario presión ≤2,2 kPa, presión de vapor promedio mensual ≤1,8 kPa, lo que garantiza un funcionamiento estable en ambientes húmedos.

2. Condiciones Especiales de Operación

De acuerdo con la norma nacional GB/T11022-1999 "Requisitos técnicos comunes para aparamenta de alto voltaje y Normas de control", el tablero debe operar en condiciones normales de operación. Si el usuario está operando Las condiciones no se ajustan a las condiciones normales (como altitud de instalación superior a 2000 m, temperatura ambiente superando los límites normales, humedad elevada provocando condensación, etc.), es necesario consultar con el profesional fabricante Usune con antelación para llegar a un consenso y garantizar el funcionamiento seguro y estable del equipo.

Características estructurales

1. Estructura de aislamiento integrada: Las carcasas superior e inferior están moldeadas por inyección con resina epoxi, formando una Cavidad interna sellada y llena de gas. Esto proporciona un excelente aislamiento y resistencia a la corrosión, efectivamente aislando los componentes internos del entorno externo y asegurando un funcionamiento estable.

2. Modo de funcionamiento de tres posiciones: el contacto móvil común gira, completando gradualmente tres estados de funcionamiento: "cierre", "apertura" y "conexión a tierra". Las posiciones están claramente definidas, la conmutación es confiable y el mal funcionamiento es prevenir eficazmente.

3. Mecanismos de operación duales: Se incluye un mecanismo de operación manual básico con resorte, con un opcional Función de cierre/apertura eléctrica por mando a distancia. Esto permite a los usuarios elegir según sus necesidades, mejorando la eficiencia operativa.

4. Monitoreo inteligente: El frente de la caja del mecanismo está equipado con un manómetro SF6 y una posición indicador. El manómetro monitorea los cambios de presión de SF6 en tiempo real y el indicador de posición es directamente conectado al eje impulsor del contacto móvil, lo que garantiza una indicación absolutamente confiable del funcionamiento del contacto móvil. posición.

5. Protección de seguridad: Un dispositivo de escape de alivio de presión está ubicado en la parte posterior de la carcasa. Cuando ocurre un accidente En la cámara de extinción de arco y se genera alta presión, el gas de sobrepresión puede atravesar la liberación. dispositivo y ser descargado hacia atrás, evitando la expulsión hacia adelante y garantizando la seguridad de los operadores.

6. Enclavamiento confiable: se proporcionan enclavamientos mecánicos confiables entre el interruptor de carga y la conexión a tierra. interruptor, y entre el interruptor de puesta a tierra y la puerta frontal (para distribución de energía del gabinete), evitando estrictamente mal funcionamiento y mejorar aún más la seguridad operativa del equipo.

7. Rendimiento del sellado: Al utilizar un diseño de sellado dinámico y estático dedicado, se garantiza un sellado confiable. El riguroso proceso de sellado de Usune garantiza una tasa de fuga anual muy por debajo de los estándares de la industria, evitando que el equipo Fallo por fuga de gas SF6.

Principales parámetros técnicos

Casos prácticos de aplicación

Caso 1: Proyecto de distribución de energía en una zona residencial urbana china

Una gran zona residencial en el este de China comprende 30 edificios de gran altura con más de 2.000 hogares y un pico demanda de potencia de 800kW. Inicialmente se utilizaban interruptores de carga ordinarios, que frecuentemente experimentaban problemas como mala calidad sellado, funcionamiento inestable y disparos, afectando el suministro normal de energía de los residentes. Posteriormente, después de comparar múltiples proveedores, la empresa de administración de propiedades seleccionó el interruptor disyuntor de carga Usune FLN36-12D Sf6 como fuente de alimentación central. Equipos de control de distribución.

Estudio de caso 2: Proyecto de protección del suministro eléctrico de un gran aeropuerto Un aeropuerto internacional clave en el sur de China ha requisitos extremadamente altos para la estabilidad y seguridad del suministro de energía. No se permiten cortes de energía en lugares críticos. áreas como el edificio de la terminal y la sala de control de navegación. El aeropuerto seleccionado Usune FLRN36-12D Sf6 Load Interruptores Disyuntores para instalación en la subestación, encargados del control y protección de líneas en puntos críticos. áreas.

Compromiso de marca

Como fabricante profesional de equipos eléctricos de alto voltaje en China, Usune se compromete a brindar servicios globales usuarios con productos de interruptor disyuntor de carga Sf6 de alta calidad, confiables y seguros. Nuestra fábrica cuenta con producción avanzada. equipos y un riguroso sistema de gestión de calidad. Desde la adquisición de materia prima hasta la entrega del producto, cada paso se somete a pruebas estrictas para garantizar la calidad del producto. Como proveedor confiable, no solo brindamos alto rendimiento Productos, sino también consulta integral de preventa, instalación in situ, puesta en servicio y posventa. servicios de mantenimiento, eliminando cualquier inquietud que los usuarios puedan tener durante la operación.
