El panel tipo cajón de media tensión admite recepción de energía, distribución de alimentador, medición de tensión, medición, funciones de seccionamiento de bus y aislamiento. Usune dota al equipo de una configuración orientada a la ingeniería enfoque y opera bajo los sistemas de gestión ISO 9001, ISO 14001 e ISO 45001, con productos diseñados de acuerdo según los estándares IEC y GB aplicables y la certificación CE disponible para los mercados relevantes.
Los grandes proyectos eléctricos a menudo contienen múltiples circuitos eléctricos independientes en lugar de una única línea de distribución. La energía entrante, los alimentadores de transformadores, los circuitos de motores, los circuitos de medición y las cargas auxiliares pueden requerir diferentes funciones eléctricas.
El panel tipo cajón de media tensión KYN28 permite que estas funciones se organicen como gabinetes separados dentro de un alineación coordinada. Esto hace posible construir un sistema de distribución alrededor del diagrama unifilar del proyecto. en lugar de utilizar una configuración de gabinete uniforme para cada circuito.
Para los equipos de adquisiciones, esta arquitectura modular puede simplificar la especificación del equipo porque las funciones del gabinete pueden definirse en función de la red eléctrica real. También permite planificar la alineación general de acuerdo con el número de alimentadores, los requisitos actuales, las disposiciones de protección y las necesidades futuras de distribución.
La configuración de un sistema de distribución de media tensión depende en gran medida de la función de cada circuito. un El circuito entrante recibe energía eléctrica de una fuente aguas arriba, mientras que los circuitos salientes distribuyen energía a transformadores, motores, equipos de producción u otras cargas.
Usune puede configurar la serie KYN28 con gabinetes de entrada, gabinetes de salida, PT y gabinetes de medición de voltaje, gabinetes de medición, gabinetes seccionalizadores de barras y gabinetes de aislamiento. Cada tipo de armario se puede integrar en el Línea general de celdas de acuerdo a la arquitectura eléctrica del proyecto.
Este enfoque basado en circuitos es particularmente útil para proyectos EPC donde la especificación del tablero debe corresponden estrechamente con los planos eléctricos aprobados.
Los requisitos de distribución eléctrica pueden cambiar a medida que las fábricas se expanden, se agregan líneas de producción o la infraestructura aumenta la capacidad. Una alineación de tableros que esté planificada solo para la carga eléctrica inicial puede resultar difícil de implementar. modificar cuando se requieran alimentadores adicionales.
La disposición modular de la serie KYN28 proporciona una mayor flexibilidad para organizar diferentes circuitos dentro de un Sistema de distribución de media tensión. Durante la planificación del proyecto, los clientes pueden reservar puestos adecuados o definir Armarios funcionales adicionales según las necesidades futuras esperadas.
Este enfoque permite que el sistema de aparamenta se considere parte del plan eléctrico a más largo plazo del proyecto. arquitectura y no sólo como un equipo individual.
La disposición física de los equipos de media tensión es una consideración importante para el diseño de salas eléctricas. El equipo debe proporcionar suficiente acceso operativo mientras se ajusta dentro del área de instalación disponible.

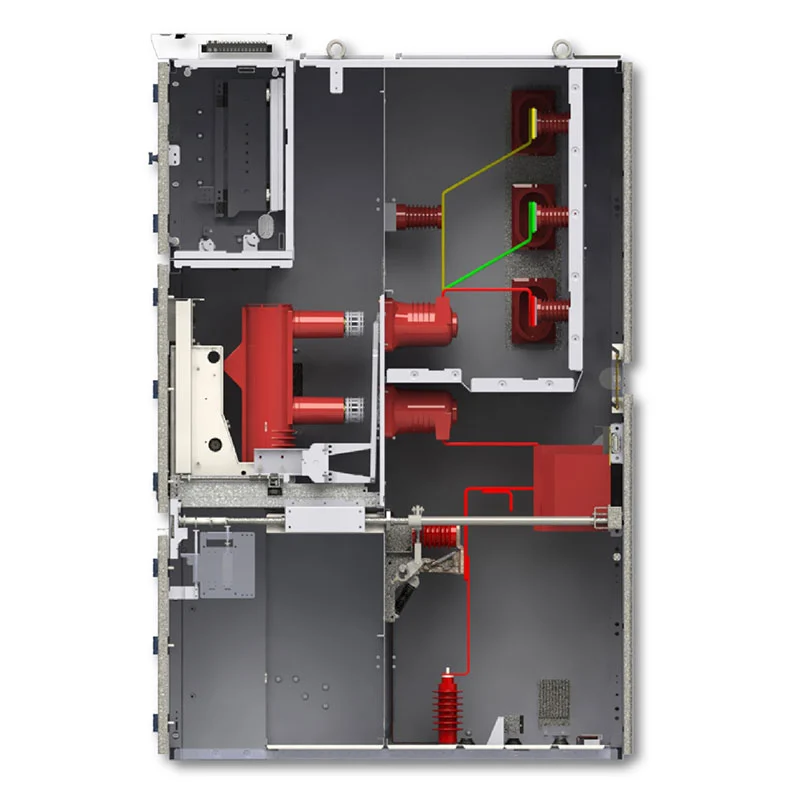

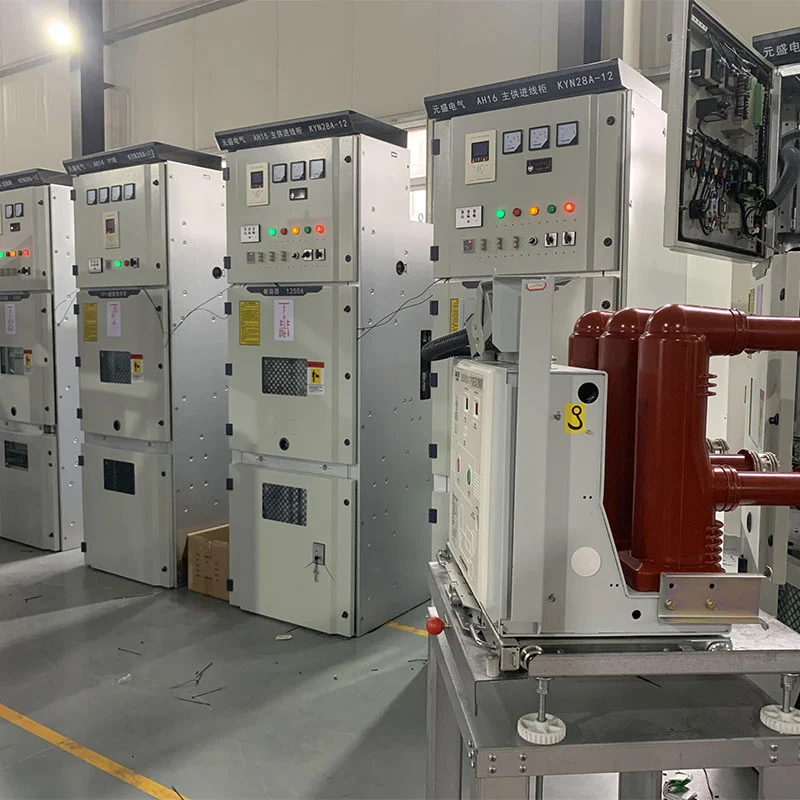

El panel tipo cajón de media tensión KYN28 utiliza una estructura cerrada de metal con operación y mantenimiento en la parte frontal. El interruptor, la barra colectora, el cable y las secciones de control están dispuestos como compartimentos independientes, creando una clara estructura organizada del gabinete.
Para los diseñadores de salas eléctricas, esta configuración ayuda a establecer una disposición de equipos más predecible y permite La alineación de aparamenta se planificará según las dimensiones de la sala disponible y los requisitos de conexión de cables.
En un sistema de distribución que contiene múltiples alimentadores, los requisitos de mantenimiento pueden variar entre circuitos individuales. Una falla o inspección planificada en un circuito debe gestionarse de acuerdo con el procedimiento de operación eléctrica. sin perturbar innecesariamente secciones no relacionadas.
La unidad funcional extraíble permite mover el equipo relevante a una posición aislada para su inspección, prueba o reemplazo. El sistema de enclavamiento mecánico controla la secuencia operativa y ayuda a prevenir acciones de conmutación incorrectas.
Esto hace que el equipo sea adecuado para sistemas de distribución donde la gestión de circuitos individuales es una parte importante. del funcionamiento eléctrico diario.
El gabinete entrante se utiliza para recibir energía eléctrica de la fuente de energía ascendente y conectarla al Sistema de barras de media tensión. Su configuración se puede determinar según la corriente nominal del circuito entrante, requisitos de protección, requisitos de medición y arquitectura de distribución general.
Los gabinetes de salida distribuyen energía de media tensión a transformadores, motores, alimentadores u otros transformadores eléctricos aguas abajo. cargas. El número y las especificaciones de los armarios de salida se pueden planificar según la distribución de carga del proyecto. y disposición del alimentador.
El gabinete PT se utiliza para medición de voltaje y funciones de monitoreo eléctrico relacionadas. Se puede integrar en la línea de aparamenta donde el proyecto requiere transformación y medición de voltaje dentro de la línea de media tensión sistema de distribución.
El gabinete de medición puede acomodar equipos de medición de energía eléctrica para aplicaciones que requieren medición de potencia. Su configuración se puede coordinar con los requisitos de medición y utilidad del proyecto.
El gabinete seccionador de barras se utiliza para dividir o conectar secciones de la barra colectora de media tensión de acuerdo con las diseño del sistema. Esta disposición puede proporcionar una mayor flexibilidad al diseñar redes de distribución con múltiples fuentes de energía o secciones de bus.
El gabinete de aislamiento proporciona una configuración dedicada para los requisitos de aislamiento eléctrico. Su disposición debe determinarse de acuerdo con la secuencia de conmutación, el esquema de conexión a tierra y la seguridad eléctrica del proyecto. procedimientos.
Las instalaciones de fabricación a menudo contienen líneas de producción, motores, transformadores, compresores, bombas y equipos auxiliares. sistemas con diferentes requisitos de potencia. Una línea de aparamenta modular puede organizar estos circuitos de acuerdo con las Estructura de distribución eléctrica de la fábrica.
Las subestaciones pueden requerir múltiples circuitos de entrada, salida, medición y sección de bus. El gabinete modular La disposición permite a los ingenieros desarrollar una línea completa de aparamenta basada en el diagrama unifilar de la subestación.
Las operaciones mineras suelen implicar múltiples cargas eléctricas distribuidas en diferentes áreas del sitio. el El equipo se puede configurar para soportar la distribución del alimentador y la gestión de energía para motores, bombas y ventilación. sistemas y equipos de procesamiento.
Los grandes edificios comerciales y de gran altura requieren una recepción y distribución organizada de energía de media tensión. Diferente Las funciones del gabinete se pueden combinar según el transformador, el alimentador, la medición y la sala eléctrica del edificio. requisitos.
Los proyectos de infraestructura, como instalaciones de transporte e instalaciones industriales especializadas, pueden contener múltiples cargas eléctricas con diferentes requisitos operativos. La configuración modular proporciona flexibilidad para integrar estos circuitos en un sistema de distribución coordinado de media tensión.
| Artículo | Especificación |
| Tensión nominal | 3,6kV, 7,2kV, 12kV |
| Frecuencia nominal | 50Hz/60Hz |
| Corriente nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corriente de ruptura nominal de cortocircuito | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Corriente nominal de resistencia de corta duración | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grado de protección | Caja externa IP4X, compartimentos internos IP2X |
| Temperatura ambiente | -15°C a +40°C |
| Altitud | ≤1000 m, reducido para altitudes más altas |
| Instalación | Interior |
La tensión nominal final, la corriente, la capacidad de cortocircuito, la combinación del gabinete y la disposición de la unidad funcional deben confirmarse según el diagrama eléctrico del proyecto y las especificaciones técnicas.
El equipo está diseñado para instalación en interiores con una temperatura ambiente entre -15°C y +40°C. Promedio diario La humedad relativa no debe exceder el 95%, mientras que la humedad relativa promedio mensual no debe exceder el 90%.
El entorno de instalación debe estar libre de gases explosivos o corrosivos, polvo conductor y vibraciones severas. Si se requiere que el equipo funcione fuera de estas condiciones estándar, se deben cumplir los requisitos ambientales. confirmado con Usune antes del diseño técnico y la producción.
El equipo ha sido referenciado para el Proyecto de Lanzamiento de Cohetes Cas-space, un proyecto de infraestructura especializado. que requieren un sistema organizado de distribución eléctrica de media tensión.
Para la infraestructura aeroespacial, la red eléctrica puede contener múltiples tipos de cargas que sirven a diferentes instalaciones. y sistemas de soporte. En lugar de depender de una disposición uniforme del gabinete, el sistema de distribución debe acomodar la energía entrante, los circuitos alimentadores, las funciones de medición y otros requisitos eléctricos dentro de un configuración coordinada.
La estructura modular de la serie KYN28 permite disponer diferentes armarios funcionales según las necesidades. Esquema de distribución eléctrica del proyecto. Esto proporciona a los ingenieros una mayor flexibilidad a la hora de coordinar la alineación de aparamenta con la red eléctrica de la instalación y la distribución de la sala eléctrica.
La referencia del proyecto demuestra cómo los equipos modulares de distribución de media tensión de Usune se pueden integrar en Infraestructura especializada donde se realizan la configuración de circuitos organizados y la planificación eléctrica específica del proyecto. importante.
La serie KYN28 está diseñada de acuerdo con los estándares IEC y GB aplicables para gabinetes metálicos de media tensión. aparamenta y equipos de distribución eléctrica.
Usune opera bajo el Sistema de Gestión de Calidad ISO 9001, el Sistema de Gestión Ambiental ISO 14001 y el Sistema de Gestión Ambiental ISO 45001. Sistema de Gestión de Seguridad y Salud en el Trabajo. La certificación CE también está disponible para los estándares internacionales aplicables. requerimientos del mercado.
Se pueden proporcionar informes de prueba de productos, especificaciones técnicas y documentación de calidad relevante de acuerdo con requerimientos del cliente y del proyecto.
Usune admite la configuración de aparamenta de acuerdo con los diagramas eléctricos del cliente en lugar de limitar los proyectos a una disposición de gabinete estándar. Este enfoque es adecuado para contratistas EPC, distribuidores eléctricos, sistemas integradores y usuarios industriales con diferentes requisitos de circuitos.
Usune tiene más de 14 años de experiencia en el campo de equipos eléctricos y mantiene un equipo experimentado de I+D. capaz de soportar el diseño y la configuración técnica específicos del proyecto.

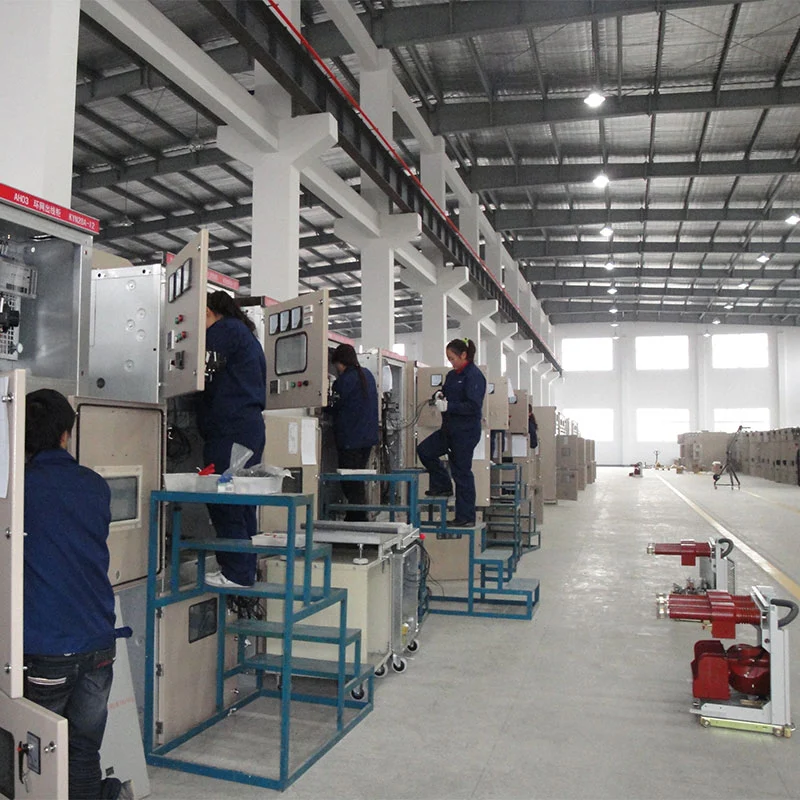

La inspección de calidad se implementa durante todo el proceso de fabricación, abarcando componentes, ensamblaje, electricidad. pruebas y equipos terminados. Las pruebas de rutina se completan antes del envío para verificar el rendimiento del producto.
Para configuraciones estándar, el período de producción típico es de aproximadamente 15 a 20 días después de la confirmación técnica. y pago. El plazo de entrega real depende de la configuración del producto, la cantidad del pedido y los requisitos del proyecto.
Usune proporciona informes de prueba de productos y documentación técnica para respaldar la inspección del cliente y del proveedor. procedimientos de calificación, aprobación de proyectos y puesta en servicio.
Un panel de media tensión tipo cajón es un sistema de aparamenta interior con envolvente metálica que utiliza unidades funcionales extraíbles. para recepción, distribución, medición, control y protección de energía de media tensión. Su configuración modular Permite combinar diferentes funciones del armario según el sistema eléctrico.
La serie KYN28 admite aplicaciones de 3,6 kV, 7,2 kV y 12 kV. Los requisitos exactos de tensión nominal y aislamiento. Debe confirmarse según el sistema eléctrico del cliente.
Sí. Los gabinetes de entrada, salida, PT, medición, seccionalizador de bus y aislamiento se pueden combinar en un solo tablero alineación de acuerdo al diagrama unifilar del proyecto y requerimientos de distribución.
Sí. La disposición modular es adecuada para fábricas con múltiples alimentadores, motores, transformadores y sistemas de producción. cargas que requieren una distribución organizada de energía de media tensión.
El concepto de gabinete modular permite a los ingenieros de proyectos planificar diferentes unidades funcionales según las necesidades actuales y requisitos de distribución previstos. Se debe considerar una expansión futura durante la sala eléctrica inicial y Diseño de líneas de aparamenta.
Sí. Usune admite los requisitos de OEM, incluidos logotipos de clientes, nombres de empresas y configuraciones específicas del proyecto. sujeto a confirmación técnica.
Para configuraciones estándar, el período de producción típico es de aproximadamente 15 a 20 días después de la confirmación técnica. y pago. El cronograma final depende de la cantidad y la configuración del pedido.
Usune puede proporcionar especificaciones técnicas, informes de pruebas de productos, documentación de calidad y otros aspectos relacionados con el proyecto. documentos de acuerdo a los requerimientos del cliente.
El período de garantía estándar es de 12 meses a partir de la fecha de envío, sujeto a las condiciones técnicas y comerciales acordadas. condiciones.
Si está comprando un panel tipo cajón de media tensión para una planta de fabricación, subestación, proyecto minero, edificio comercial, instalación de infraestructura o instalación eléctrica especializada, Usune puede proporcionar un configuración basada en sus requisitos de distribución reales.
Envíe su diagrama unifilar, tensión nominal, corriente nominal, nivel de cortocircuito, número de entradas y salidas. circuitos, funciones del gabinete y condiciones de instalación a Usune para evaluación técnica y cotización.
